Tempat asal: | Zhejiang, China |
---|---|
Nama merek: | Torich |
Sertifikasi: | ISO9001:2008,ISO14001:2008 |
Nomor model: | GB 9948 |
Kuantitas min Order: | 5T |
Harga: | negotiable |
Kemasan rincian: | pengepakan dalam kotak kayu atau bundel heksagonal |
Waktu pengiriman: | 30 hari kerja |
Syarat-syarat pembayaran: | D / A, L / C, D / P, T / T, Western Union, MoneyGram |
Menyediakan kemampuan: | 60000Ton Per Tahun |
Nama Produk: | GB9948 10 # 20 # 12CrMo 15CrOm | Standar: | GB EN ASTM JIS DIN |
---|---|---|---|
Permukaan: | diminyaki | Bahan: | 10 # 20 # 12CrMo15CrMo12Cr5Mo-NT022Cr17Ni12Mo2 |
penggunaan: | Retak Minyak Bumi | Bentuk: | Bulat |
OD: | 5-600mm | WT: | 0.5-50mm |
Cahaya Tinggi: | Pipa baja mulus,stainless steel presisi tubing |

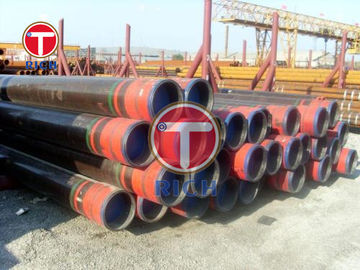

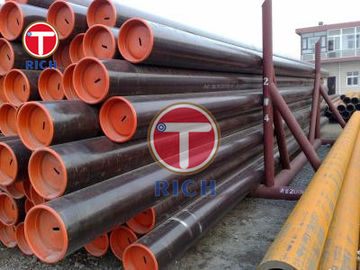

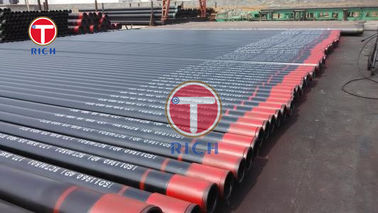

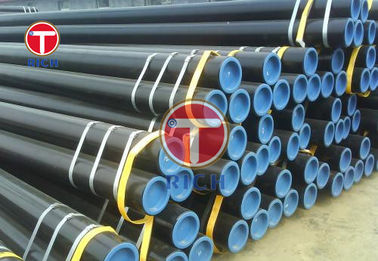

Nama produk: GB 9948 Bahan10 # 20 # 12CrMo 15CrMo 12Cr1MoV Petroleum Cracking Tabung Baja Mulus
Diameter Keluar: 3 ~ 500mm
Ketebalan dinding: 0,5 ~ 50mm
Aplikasi: Hal ini digunakan untuk tabung baja mulus untuk tungku, penukar panas, Petroleum Cracking dll.
Table1 Toleransi Diameter Luar dan Tebal Dinding : mm
Sortir Kode | Metode Pembuatan | Ukuran nominal | Toleransi | ||
Tingkat umum | Level tinggi | ||||
WH | Hot Rolling (Ekstrusi) | Diameter Luar D | ≤54 | ± 0,50 | ± 0,30 |
> 54 ~ 325 | ± 1% D | ± 0,75% D | |||
> 325 | ± 1% D | - | |||
Dinding Thicknass S | ≤20 | + 15% S -10% S | ± 10% S | ||
> 20 | + 12,5% S -10% S | ± 10% S | |||
Hot Expand | Diameter Luar D | Semua | ± 1% D | ||
Dinding Thicknass S | Semua | ± 15% S | |||
toilet | Dingin Diambil (Bergulir) | Diameter Luar D | ≤25.4 | ± 0,15 | |
> 25,4 ~ 40 | ± 0,20 | ||||
> 40 ~ 50 | ± 0,25 | ||||
> 50 ~ 60 | ± 0,30 | ||||
> 60 | ± 0,75% D | ± 0,5% D | |||
Dinding Thicknass S | ≤3.0 | ± 0,3 | ± 0,2 | ||
> 3.0 | ± 10% S | ± 7,5% S |
Table2 Toleransi Satuan Tebal Dinding Minimum: mm
Sortir Kode | Metode Pembuatan | Ketebalan Dinding Minimum S min | Toleransi | |
Tingkat umum | Level tinggi | |||
WH | Hot Rolling (Ekstrusi) | ≤4.0 | +0,90 0 | +0,70 0 |
> 4.0 | + 25% S min 0 | + 22% S min 0 | ||
toilet | Dingin Diambil (Bergulir) | ≤3.0 | +0.6 0 | +0.4 0 |
> 3.0 | + 20% S min 0 | + 15% S min 0 |
Table3 Kelas baja dan komposisi kimia
Kualitas baja | Komposisi kimia % | |||||||||||
C | Si | M N | Cr | Mo | Ni | Nb | Ti | V | Cu | P | S | |
≤ | ||||||||||||
10 | 0,07 ~ 0,13 | 0,17 ~ 0,37 | 0,35 ~ 0,65 | ≤0,15 | ≤0,15 | ≤ 0,25 | - | - | ≤0,08 | ≤0.20 | 0,025 | 0,015 |
20 | 0,17 ~ 0,23 | 0,17 ~ 0,37 | 0,35 ~ 0,65 | ≤0,25 | ≤0,15 | ≤ 0,25 | - | - | ≤0,08 | ≤0.20 | 0,025 | 0,015 |
12CrMo | 0,08 ~ 0,15 | 0,17 ~ 0,37 | 0,40 ~ 0,70 | 0,40 ~ 0,70 | 0,40 ~ 0,55 | ≤ 0,30 | - | - | - | ≤0.20 | 0,025 | 0,015 |
15CrMo | 0,12 ~ 0,018 | 0,17 ~ 0,37 | 0,40 ~ 0,70 | 0,80 ~ 1.10 | 0,40 ~ 0,55 | ≤ 0,30 | - | - | - | ≤0.20 | 0,025 | 0,015 |
12CrlMo | 0,08 ~ 0,15 | 0,50 ~ 1,00 | 0,30 ~ 0,60 | 1,00 ~ 1,50 | 0,45 ~ 0,65 | ≤ 0,30 | - | - | - | ≤0.20 | 0,025 | 0,015 |
12CrlMoV | 0,08 ~ 0,15 | 0,17 ~ 0,37 | 0,40 ~ 0,70 | 0,90 ~ 1.20 | 0,25 ~ 0,35 | ≤ 0,30 | - | - | 0,15 ~ 0,30 | ≤0.20 | 0,025 | 0,015 |
12Cr2Mo | 0,08 ~ 0,15 | ≤0,50 | 0,40 ~ 0,60 | 2,00 ~ 2,50 | 0,90 ~ 1.13 | ≤ 0,30 | - | - | - | ≤0.20 | 0,025 | 0,015 |
12Cr5MoI 12Cr5MoNT | ≤ 0,15 | ≤0,50 | 0,30 ~ 0,60 | 4,00 ~ 6,00 | 0,45 ~ 0,60 | ≤ 0,60 | - | - | - | ≤0.20 | 0,025 | 0,015 |
12Cr9MoI 12Cr9MoNT | ≤ 0,15 | 0,25 ~ 1,00 | 0,30 ~ 0,60 | 8.00 ~ 10.00 | 0,90 ~ 1.10 | ≤ 0,60 | - | - | - | ≤0.20 | 0,025 | 0,015 |
07Cr19Ni10 | 0,04 ~ 0,10 | ≤ 1,00 | ≤2.00 | 18.00 ~ 20.00 | - | 8.00 ~ 11.00 | - | - | - | - | 0,030 | 0,015 |
07Cr18Ni11Nb | 0,04 ~ 0,10 | ≤ 1,00 | ≤2.00 | 17.00 ~ 19.00 | - | 9.00 ~ 12.00 | 8C ~ 1.10 | - | - | - | 0,030 | 0,015 |
07Cr19Ni11NTi | 0,04 ~ 0,10 | ≤0,75 | ≤2.00 | 17.00 ~ 20.00 | - | 9.00 ~ 13.00 | - | 4C ~ 0,60 | - | - | 0,030 | 0,015 |
022Cr17Ni12Mo2 | ≤ 0,30 | ≤1.00 | ≤2.00 | 16.00 ~ 18.00 | 2,00 ~ 3,00 | 10.00 ~ 14.00 | - | - | - | - | 0,030 | 0,015 |
Table4 Standar Perlakuan Panas
Kualitas baja | Standar Perlakuan Panas |
10 a | Normalisasi ; Pada Suhu 880 ℃ ~ 940 ℃ |
20 a | Normalisasi: Pada Temperatur 880 ℃ ~ 940 ℃ |
12CrMo b | Normalisasi: Pada Temperatur 900 ℃ ~ 960 ℃ Tempering: Pada Temperatur 670 ℃ ~ 730 ℃ |
15 CrMo b | Normalisasi: Pada Temperatur 900 ℃ ~ 960 ℃ Tempering: Pada Suhu 680 ℃ ~ 730 ℃ |
12Cr1Mo b | Normalisasi: Pada Temperatur 900 ℃ ~ 960 ℃ Tempering: Pada Suhu 680 ℃ ~ 750 ℃ |
12Cr1MoV b | S≤30mm: Normalisasi: Pada Temperatur 980 ℃ ~ 1020 ℃ Tempering: Pada Temperatur 720 ℃ ~ 760 ℃ S > 30mm: Pendinginan: Pada Temperatur 950 ℃ ~ 990 ℃ Tempering: Pada Temperatur 720 ℃ ~ 760 ℃ Atau Normalisasi: Pada Temperatur 980 ℃ ~ 1020 ℃ (Pendinginan cepat setelah Normalisasi) Tempering: Pada Temperatur 720 ℃ ~ 760 ℃ |
12Cr2Mo b | S≤30mm: Normalisasi: Pada Temperatur 900 ℃ ~ 960 ℃ Tempering: Pada Temperatur 700 ℃ ~ 750 ℃ S > 30mm: Pendinginan: Pada Temperatur ≥ 900 ℃ Tempering: Pada Temperatur 700 ℃ ~ 750 ℃ Atau Normalisasi: Pada Temperatur 900 ℃ ~ 960 ℃ (Pendinginan cepat setelah Normalisasi) Tempering: Pada Temperatur 700 ℃ ~ 750 ℃ |
12Cr5MoI | Anil penuh atau anotermal isotermal |
12Cr5MoNT | Normalisasi: Pada Temperatur 930 ℃ ~ 980 ℃ Tempering: Pada Temperatur 730 ℃ ~ 770 ℃ |
12Cr9MoI | Anil penuh atau anotermal isotermal |
12Cr9MoNT | Normalisasi: Pada Temperatur 890 ℃ ~ 950 ℃ Tempering: Pada Temperatur 720 ℃ ~ 800 ℃ |
07Cr19Ni10 | Pengobatan dengan pemecahan yang solid: Pada Suhu ≥ 1040 ℃ (pendinginan cepat setelah Perawatan) |
07Cr18Ni11Nb | Pengobatan dengan pemecahan yang solid: Untuk Hot Rolled Tube Pada Temperatur ≥ 1050 ℃ Untuk Tube Cold Drawn (rolled) Pada Temperatur ≥ 1100 ℃ (pendinginan cepat setelah Perawatan) |
07Cr19Ni11Ti | Pengobatan dengan pemecahan yang solid: Untuk Hot Rolled Tube Pada Temperatur ≥ 1050 ℃ Untuk Tube Cold Drawn (rolled) Pada Temperatur ≥ 1100 ℃ (pendinginan cepat setelah Perawatan) |
Table5 Properti Mekanik
Kualitas baja | Tarik Kekuatan R m / MPa | Kekuatan luluh yang lebih rendah R p0.2 / MPa | Perpanjangan A / % | Penyerapan goncangan KV 2 / J | Kekerasan Brinell | ||
Arah memanjang | Melintang | Arah memanjang | Melintang | ||||
≥ | ≤ | ||||||
10 | 335 ~ 475 | 205 | 25 | 23 | 40 | 27 | - |
20 | 410 ~ 550 | 245 | 24 | 22 | 40 | 27 | - |
12CrMo | 410 ~ 560 | 205 | 21 | 19 | 40 | 27 | 156HBW |
15CrMo | 440 ~ 640 | 295 | 21 | 19 | 40 | 27 | 170HBW |
12Cr1Mo | 415 ~ 560 | 205 | 22 | 20 | 40 | 27 | 163HBW |
12Cr2MoV | 470 ~ 640 | 255 | 21 | 19 | 40 | 27 | 179HBW |
12Cr2Mo | 450 ~ 600 | 280 | 22 | 20 | 40 | 27 | 163HBW |
12Cr5MoI | 415 ~ 590 | 205 | 22 | 20 | 40 | 27 | 163HBW |
12Cr5MoNT | 480 ~ 640 | 280 | 20 | 18 | 40 | 27 | - |
12Cr9MoI | 460 ~ 640 | 210 | 20 | 18 | 40 | 27 | 179HBW |
12Cr9MoNT | 590 ~ 740 | 390 | 18 | 16 | 40 | 27 | - |
07Cr19Ni10 | ≥520 | 205 | 35 | - | - | 187HBW | |
07Cr18Ni11Nb | ≥520 | 205 | 35 | - | - | 187HBW | |
07Cr19Ni11Ti | ≥520 | 205 | 35 | - | - | 187HBW | |
022Cr17Ni12Mo2 | ≥485 | 170 | 35 | - | - | 187HBW | |
Jika ketebalan dinding tabung kurang dari 5mm, tidak perlu melakukan uji kekerasan |
Tabel 6 Faktor redaman penyerapan energi dampak sampel kecil
Contoh | Ukuran spesimen ( heightXwidth ) mm | Faktor atenuasi |
Sampel standar | 10X10 | 1,00 |
Sampel kecil | 10X7.5 | 0,75 |
Sampel kecil | 10X5 | 0,50 |
Table7 Diameter laju pembakaran tabung baja
Baja | Tingkat laju pembakaran tabung baja /% | ||
ID / OD | |||
≤0.6 | > 0,6 ~ 0,8 | > 0.8 | |
Baja struktural karbon | 10 | 12 | 17 |
Baja struktural paduan | 8 | 10 | 15 |
Baja anti karat (tahan panas) | 12 | 15 | 20 |
Table8 Pengujian item dan jumlah sampel tabung baja
Jumlah | Item pengujian | Kuantitas sampel |
1 | Komposisi kimia | 1 sampel dari masing-masing tungku |
2 | Tes keregangan | 1 sampel dari masing-masing dari dua tabung baja pada setiap kelompok |
3 | Uji kekerasan | 3 sampel diambil pada 2 tabung baja pada setiap batch |
4 | Tes dampak | Semua |
5 | Tes hidrolik | 1 sampel dari masing-masing dari dua tabung baja pada setiap kelompok |
6 | Tes perataan | 2 sampel diambil pada 2 tabung baja pada setiap batch |
7 | Tes penekukan | 1 sampel diambil pada 2 tabung baja pada masing-masing tungku |
8 | Tes pembakaran | 2 sampel diambil pada 2 tabung baja pada setiap batch |
9 | Pemeriksaan makroskopis | 1 sampel diambil pada 2 tabung baja pada masing-masing tungku |
10 | Inklusi non-logam | 1 sampel diambil pada 2 tabung baja pada masing-masing tungku |
11 | Eddy pengujian saat ini | Semua |
12 | Deteksi kebocoran fluks magnetik | Semua |
13 | Pengujian ultrasonik | Semua |
14 | Uji korosi intergranular | 1 sampel dari masing-masing dari dua tabung baja pada setiap kelompok |
Tabel A.1 Tabel Perbandingan Kelas Baja Serupa
Tidak. | GB | Kelas Baja Serupa | |||
ISO | EN | ASTM / ASME | JIS | ||
1 | 10 | - | P195GH | SEBUAH | STB 340 |
2 | 20 | PH26 | P235GH | A-1, B | STB 410 |
3 | 12CrMo | - | - | T2 / P2 | STBA 20 |
4 | 15CrMo | 13CrMo4-5 | 13CrMo4-5 | T12 / P12 | STBA 22 |
5 | 12Cr1Mo | - | 10CrMo5-5 | T11 / P11 | STBA 23 |
6 | 12Cr1MoV | - | - | - | - |
7 | 12Cr2Mo | 10CrMo9-10 | 10CrMo9-10 | T22 / P22 | STBA 24 |
8 | 12Cr5Mo-I | X11CrMo9-1TA | X11CrMo5 + I | T5 / P5 | STBA 25 |
9 | 12Cr5Mo-NT | - | X11CrMo5 + NT | T5 / P5 | STBA 25 |
10 | 12Cr9Mo-I | X11CrMo9-1TA | X11CrMo9-1 + I | T9 / P9 | STBA 26 |
11 | 12Cr9Mo-NT | - | X11CrMo9-1 + NT | T9 / P9 | STBA 26 |
12 | 07Cr19Ni10 | X7CrNi18-9 | X6CrNi18-10 | TP304H | SUS 304H TB |
13 | 07Cr18Ni11Nb | X7CrNiNb18-10 | X7CrNiNb18-10 | TP347H | SUS 347H TB |
14 | 07Cr19Ni11Ti | - | X6CrNiTi18-10 | TP321H | SUS 321H TB |
15 | 022Cr17Ni12Mo2 | - | X2CrNiMo17-12-2 | TP316L | SUS 316L TB |
