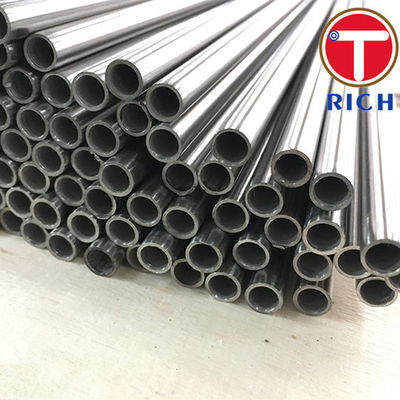

TORICH GB / T 18704 Pipa Berpakaian Stainless Steel Untuk Tujuan Struktural
Clad Pipes: Bahan dasar (inlayer) terbuat dari strip baja karbon, bahan pelapis (lapisan luar) terbuat dari strip baja stainless, cetakan las kontinu yang dibungkus rapat.
Bahan: Q195, Q215, Q235,06Cr19Ni10,12Cr18Ni9,12Cr18Mn9Ni5N, 12Cr17MnNi5N.
Pembengkokan:
Tingkat lengkung per meter pipa komposit harus sesuai dengan peraturan berikut.
a) D ＜ 89.0mm, tidak lebih dari 1,5 mm / m
b) D≥ 59.0mm, tidak lebih dari 2.5 mm / m
Klasifikasi dan kode
Pipa komposit dibagi menjadi 4 jenis sesuai dengan status pengiriman permukaan, nama dan kode negara adalah sebagai berikut:
a) Kondisi SNB yang tidak diasah
b) Kondisi pemoles permukaan SB
c) Keadaan penggilingan permukaan SP
d) Kondisi permukaan sandblasting SS
Pipa komposit dibagi menjadi tiga jenis sesuai dengan bentuk penampang:
a) tabung bundar R
b) Tabung persegi S
c) Tabung segi empat Q
Kekasaran:
Kekasaran permukaan luar pipa komposit harus sesuai dengan peraturan berikut:
a) Jika diameter luar tabung melingkar tidak lebih dari 63,55 mm, kekasaran permukaan tabung melingkar tidak boleh kurang dari R a 1,6 mikron.
b) Ketika diameter luar tabung melingkar lebih dari 63,55 mm, kekasaran permukaan tabung melingkar tidak boleh kurang dari Ra 1,6 mikron.
c) Kekasaran permukaan tabung persegi dan persegi panjang tidak boleh kurang dariR 1,6 mikron.
Penggunaan: Standar ini berlaku untuk fasilitas kota, manufaktur kendaraan, pagar pembatas jembatan, pagar pembatas lalu lintas, pagar pembatas kereta api, pagar pembatas platform, catenary kereta api, ornamen arsitektur, struktur baja, peralatan medis, furnitur, dan komponen mekanis umum.
Penyimpangan yang diijinkan dari diameter luar
| Kondisi pengiriman permukaan | Diameter luar nominal | Toleransi |
Polishing , Polandia (SB, SP) | ≤25 | ± 0,25 |
| ＞ 25 ~ 40 | ± 0,30 |
| ＞ 40 ~ 50 | ± 0,35 |
| ＞ 50 ~ 60 | ± 0,40 |
| ＞ 60 ~ 70 | ± 0,50 |
| ＞ 70 ~ 80 | ± 0,60 |
| ＞ 80 | ± 1 ％ D |
| Tanpa peledakan, Sand blasting (SNB, SS) | ≤25 | ± 0,30 |
| ＞ 25 ~ 50 | ± 0,40 |
| ＞ 50 | ± 1,0 ％ D |
Penyimpangan ketebalan dinding yang diijinkan
| Ketebalan dinding (S) | Toleransi (bermutu tinggi) | Toleransi (kelas menengah) |
| ≥0.8 ~ 2.0 | ± 0,10 | ± 0,20 |
| ＞ 2.0 ~ 3.0 | ± 0,15 | ± 0,30 |
| ＞ 3.0 | ± 5 ％ S | ± 10 ％ S |
