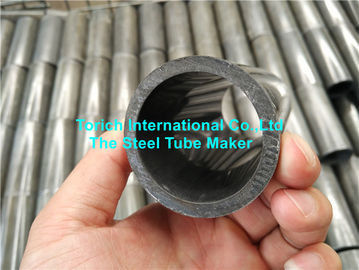

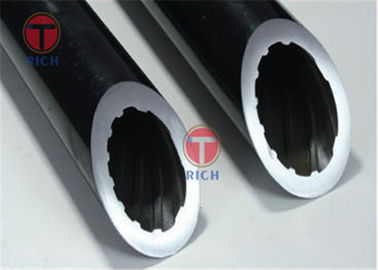

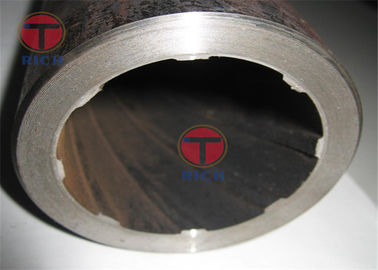

GB / T 20409 Multi-Rifled Seamless Steel Tubes Untuk Boiler Tekanan Tinggi

GB / T 20409 Tabung Baja Seamless Multi-rifled untuk Boiler tekanan tinggi

Aplikasi : Baja struktural karbon berkualitas tinggi, baja struktural alloy cold-drawing atau cold-rolled internal thread tube untuk boiler yang cocok untuk menghasilkan tekanan tinggi dan tekanan di atas

Ukuran : Panjang - 8-12m
OD - 28.6-66.7mm
WT - 6.38-18.33mm
Lengkungan - ≤1.0mm / m

Kualitas permukaan:
1. Permukaan internal dan eksternal dari tabung ulir perempuan tidak diizinkan memiliki retakan, lipatan, simpul, lipatan, dan delaminasi. Cacat ini harus dihilangkan sepenuhnya. Kedalaman pelepasan cacat tidak boleh melebihi 10% dari ketebalan dinding, dan ketebalan dinding aktual di lokasi pelepasan pengisian tidak boleh kurang dari ketebalan dinding. Penyimpangan ketebalan minimum yang diijinkan, jarak bebas harus dibulatkan
2. Bentuk benang harus tetap utuh. Tidak boleh ada gambar, keriting atau keruntuhan.
3. Permukaan lurus bagian dalam dan luar dari tabung berulir internal (termasuk batang inti yang tidak diasah) harus dibiarkan memiliki kedalaman tidak lebih dari 4% dari ketebalan dinding minimum dan maksimum 0,2 mm.
4. Ketidaksempurnaan lokal lainnya yang tidak melebihi ketebalan dinding untuk memungkinkan penyimpangan negatif diperbolehkan.
5. Timbangan oksida pada permukaan bagian dalam dan luar tabung ulir internal harus dihilangkan sehingga lapisan oksida tipis tidak mengganggu inspeksi.

Kelas dan komposisi kimia baja

Jumlah	Merek	komposisi kimia (fraksi massa) /%
		C	M N	Si	Cr	Mo	S	P
1	20G	0.17 ~ 0.23	0,35 ~ 0,65	0.17 ~ 0.37	-	-	≤0.020	≤0.025
2	20MnG	0.17 ~ 0.23	0,70 ~ 1,00	0.17 ~ 0.37	-	-	≤0.020	≤0.025
3	25MnG	0.22 ~ 0.29	0,7 ~ 1,00	0.17 ~ 0.37	-	-	≤0.020	≤0.025
4	12CrMoG	0,08 ~ 0,15	0,40 ~ 0,70	0.17 ~ 0.37	0,40 ~ 0,70	0,40 ~ 0,55	≤0.020	≤0.025
5	15CrMoG	0,12 ~ 0,18	0,40 ~ 0,70	0.17 ~ 0.37	0,80 ~ 1,10	0,40 ~ 0,55	≤0.020	≤0.025
Catatan1: Kandungan elemen residu 20G, 20MnG, 25MnG harus memenuhi: Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15% ； Elemen yang tersisa dari merek lain harus memenuhi: Cu≤ 0,20%, Ni≤0,30%. Note2: Aluminium yang larut asam di baja 20G tidak boleh lebih dari 0,010%. Catatan 3: Kandungan nitrogen dari baja yang diproduksi oleh konverter oksigen plus pemurnian tungku tidak boleh lebih dari 0,008%.

Ukuran tabung sekrup internal dan penyimpangan yang diijinkan dari parameter ulir

Kode	Proyek	"A" jenis gigi penyimpangan yang diijinkan	"B" jenis gigi penyimpangan yang diijinkan
SEBUAH	OD≤38.1mm 38.1mm ＜ OD ＜ 50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0,15mm ± 0,20mm ± 0,25mm ± 0,30mm	-
B	OD≤38.1mm 38.1mm ＜ OD ＜ 50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	-	± 0,15mm ± 0,20mm ± 0,25mm ± 0,30mm
C	ID dari akar ulir: OD- (1,11 × Minimum WT × 2) OD≤38.1mm 38.1mm ＜ OD ＜ 50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0,15mm ± 0,20mm ± 0,25mm ± 0,30mm	± 0,15mm ± 0,20mm ± 0,25mm ± 0,30mm
E	ID minimum	Deviasi negatif ke nol	Deviasi negatif ke nol
F	WT minimum	+ 22% 0	+ 22% 0
G	Kiat utas	-	-
saya	Utas lebar atas	-	-
	Ketinggian benang: OD≤38.1mm 38.1mm ＜ OD ＜ 50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0,3mm	± 0,18mm ± 0,20mm ± 0,23mm ± 0,28mm
K	Sisi sudut benang.	± 15 °	± 15 °
HAI	jari-jari sudut bundar di akar benang	-	-
M.	Pitch utas	± 3.2mm	± 3.2mm
N	Memimpin benang	± 3,2mm × tip benang	± 3,2mm × tip benang
	Sudut heliks	Peringkat	Peringkat
T	Lebar atas ulir (aksial)	± 1,3mm	± 1,3mm
U	Lebar alur ulir (aksial) atas	-	-
Untuk tipe B, deviasi maksimum dari setiap tinggi thread dapat melebihi deviasi yang diijinkan yang ditentukan dalam tabel, tetapi tidak boleh melebihi deviasi yang diijinkan dari 0,08mm, dan tinggi rata-rata dari semua thread harus sesuai dengan kisaran deviasi yang diberikan . Peringkat didasarkan pada sumbu pipa.
