Tempat asal: | Zhejiang China |
---|---|
Nama merek: | TORICH |
Sertifikasi: | ISO 9001 ISO 14001 TS 16949 |
Nomor model: | GB / T 24187 |
Kuantitas min Order: | 5 ton |
Harga: | USD 600-1000/Ton |
Kemasan rincian: | Packing dalam kotak kayu, bundel heksagonal atau cara layak laut lainnya. |
Waktu pengiriman: | 30 hari |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 50000 Ton / Tahun |
Nama Produk:: | TORCIH GB 18248 37Mn 30CrMo Tabung Silinder Hidrolik Mulus untuk Tabung Gas | Bahan:: | C Si Mn PS |
---|---|---|---|
Permukaan:: | diminyaki | Aplikasi:: | Kondensor, Evaporator, Pipa Pendingin Bahan Bakar Pipa 、 Industri Mobil Dan Alat Listrik |
Bentuk:: | Bulat | OD:: | 4-1200mm |
WT:: | 0.3-200mm | Panjang:: | 1,5-6 m |
Cahaya Tinggi: | diasah silinder hidrolik tabung,Hidrolik silinder pipa |
TORICH GB / T 24187 Tabung Baja Las Tunggal Presisi Dingin
Spesifikasi :
Bahan: C Si Mn PS
Kisaran Ukuran : OD: 3.18-18mm
WT: 0,3-1,3mm
Panjang Umum: 1,5-4m
Toleransi:
Menurut tabel berikut atau permintaan pelanggan.
Tabel 1 Diameter luar, tebal dinding, dan bobot teoretis
OD / mm | WT / mm | |||||||||
0,30 | 0,40 | 0,50 | 0,60 | 0,65 | 0,70 | 0,80 | 0,90 | 1,00 | 1.30 | |
bobot teoritis / (kg / m) | ||||||||||
3.18 | 0,0213 | 0,0274 | 0,0330 | |||||||
4,00 | 0,0274 | 0,0355 | 0,0432 | 0,0503 | ||||||
4.76 | 0,0330 | 0,0430 | 0,0525 | 0,0616 | 0,0659 | 0,0701 | ||||
5.00 | 0,0348 | 0,0454 | 0,0555 | 0,0651 | 0,0697 | 0,0742 | ||||
6,00 | 0,0422 | 0,0552 | 0,0678 | 0,0799 | 0,0858 | 0,0915 | 0,1026 | 0,1132 | 0,1233 | |
6.35 | 0,0448 | 0,0587 | 0,0721 | 0,0851 | 0,0914 | 0,0975 | 0,1095 | 0,1210 | 0,1319 | |
7.94 | 0,0565 | 0,0744 | 0,0917 | 0,1086 | 0,1169 | 0,1250 | 0,1409 | 0,1563 | 0,1712 | 0,2129 |
8.00 | 0,0570 | 0,0750 | 0,0925 | 0,1095 | 0,1178 | 0,1260 | 0,1421 | 0,1576 | 0,1726 | 0,2148 |
9.53 | 0,0683 | 0,0901 | 0,1113 | 0,1321 | 0,1423 | 0,1524 | 0,1722 | 0,1915 | 0,2104 | 0,2639 |
10.00 | 0,0718 | 0,0947 | 0,1171 | 0,1391 | 0,1499 | 0,1605 | 0,1815 | 0,2020 | 0,2220 | 0,2789 |
12.00 | 0,0866 | 0,1144 | 0,1418 | 0,1687 | 0,1819 | 0,1951 | 0,2210 | 0,2464 | 0,2713 | 0,3430 |
12.70 | 0,0917 | 0,1213 | 0,1504 | 0,1790 | 0,1932 | 0,2072 | 0,2348 | 0,2619 | 0,2885 | 0,3655 |
14.00 | 0,1014 | 0,1342 | 0,1665 | 0,1983 | 0,2140 | 0,2296 | 0,2604 | 0,2908 | 0,3206 | 0,4072 |
15.88 | 0,1153 | 0,1527 | 0,1896 | 0,2261 | 0,2441 | 0,2621 | 0,2975 | 0,3325 | 0,3670 | 0,4674 |
16.00 | 0,1162 | 0,1539 | 0,1911 | 0,2279 | 0,2461 | 0,2641 | 0,3000 | 0,3352 | 0,3699 | 0,4713 |
18.00 | 0,1310 | 0,1736 | 0,2158 | 0,2575 | 0,2781 | 0,2987 | 0,3393 | 0,3795 | 0,4192 | 0,5354 |
Berat teoritis tanpa lapisan tambahan, densitas baja adalah 7,85 kg / |
Table2 Penyimpangan yang diijinkan dari diameter luar pipa baja
Diameter luar | Ketepatan umum | Presisi tinggi |
< 4.76 | ± 0,08 | ± 0,05 |
4.76-8.00 | ± 0,12 | ± 0,07 |
> 8.00-12.00 | ± 0,16 | ± 0,10 |
> 12.00 | ± 0,20 | ± 0,12 |
Tabel 3 Penyimpangan yang diijinkan dari ketebalan dinding tabung baja
ketebalan dinding | Penyimpangan yang diizinkan |
< 0,70 | ± 0,05 |
≥0,70 | ± 0,07 |
Tabel 4 Penyimpangan yang diijinkan dari panjang pipa baja yang ditentukan
Panjangnya | Penyimpangan yang diijinkan |
≤2000 | +4 0 |
> 2000-5000 | +7 0 |
> 5000-8000 | +10 0 |
TABEL 5 Komposisi Kimia Strip Baja (Fraksi Massa)%
Kategori | C | Si | M N | P | S |
Gulungan baja karbon rendah dingin | ≤0,08 | ≤0,03 | ≤0,30 | ≤0.030 | ≤0.030 |
Strip baja karbon rendah ultra dingin | ≤0,008 | ≤0,03 | ≤0,25 | ≤0.020 | ≤0.030 |
TABEL 6 Sifat Mekanis Strip Baja Karbon Rendah Roll Dingin
Ketebalan / mm | Kekuatan tekanan | Kekuatan luluh | Pemanjangan SEBUAH/% |
0,25 ~ < 0,35 | ≥270 | ≥32 | |
0,35 ~ < 0,50 | ≥34 | ||
≥0,50 | ≥36 | ||
a Ganti dengan ketika fenomena hasil tidak jelas. b Jenis sampel jumlah sampel D14 dalam GB / T 228-2002. |
TABEL 7 Sifat Mekanis Strip Baja Karbon Rendah Ultra Cold
Ketebalan / mm | Kekuatan tekanan | Kekuatan luluh | Pemanjangan SEBUAH/% |
≤0,50 | ≥280 | 130 ~ 250 | ≥38 |
> 0,50 | ≥40 | ||
a Ganti dengan ketika fenomena hasil tidak jelas. b Jenis sampel nomor sampel P14 dalam GB / T 228-2002. |
TABEL 8 Sifat mekanik pipa baja
Kategori | Kekuatan tekanan | Kekuatan luluh | Pemanjangan SEBUAH/% |
Pipa baja biasa (MA) | ≥270 | ≥180 | ≥14 |
Tabung baja lunak (MB) | ≥230 | 150 ~ 220 | ≥35 |
a Ganti dengan ketika fenomena hasil tidak jelas. b Jenis sampel nomor sampel S7 dalam GB / T 228-2002. |
Ciri:
JAMINAN MUTU KUALITAS
Kualitas permukaan bagus
Toleransi OD dan ID yang baik dikendalikan ke Standar Teknis
Kualitas stabil
100% Eddy Current Test
Memproses: WH WC
Banyak digunakan di bidang: Kondensor, evaporator, pipa bahan bakar tabung pendingin, industri alat mobil dan listrik

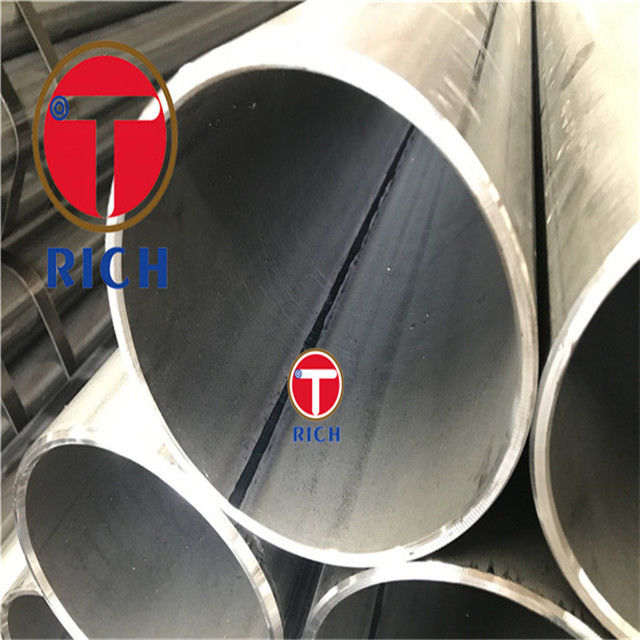

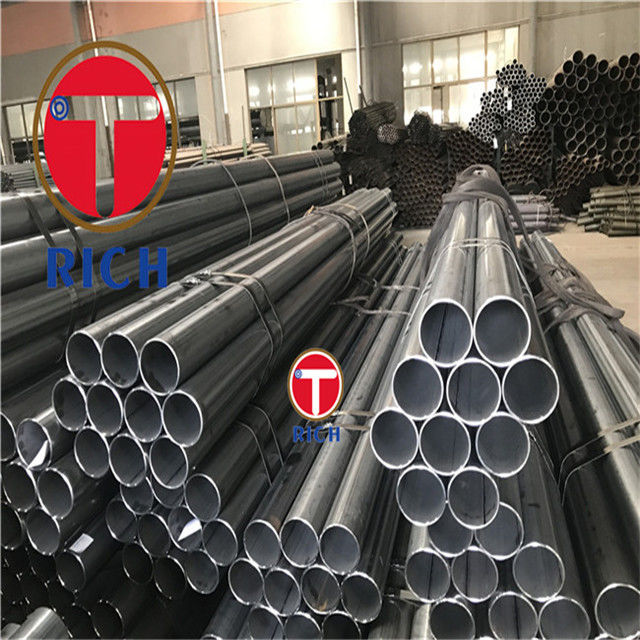

Gambar produk :
1 ~ Pemeriksaan Bahan Baku Yang Masuk
2 ~ Segregasi Bahan Baku untuk menghindari campur aduk baja
3 ~ Pemanasan dan Ujung Palu untuk Menggambar Dingin
4 ~ Cold Drawing dan Cold Rolling, on line inspeksi
5 ~ Perlakuan Panas, + A, + SRA, + LC, + N, Q + T
6 ~ Meluruskan-Memotong untuk Inspeksi Pengukuran Panjang-selesai yang ditentukan
7 ~ Pengujian Machanical di laboratorium sendiri dengan Kekuatan Tarik, Kekuatan Hasil, Pemanjangan, Kekerasan, Dampak, Mictrostruture dll
8 ~ Pengepakan dan Stocking.
100% tabung baja kami diperiksa secara dimensi
100% tabung baja kami diperiksa secara visual untuk memastikan mereka memiliki kondisi permukaan yang sempurna dan tidak ada cacat permukaan.
100% eddy current test dan ultrosonic test untuk menghilangkan cacat longitudinal dan transversal.
