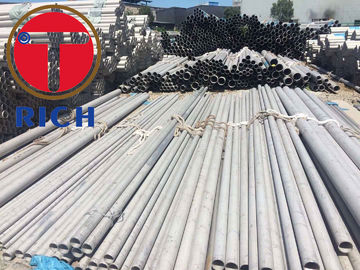

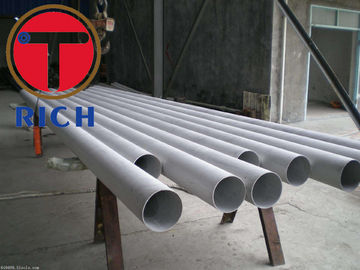

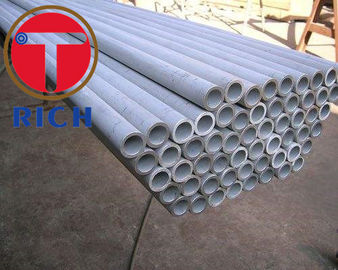

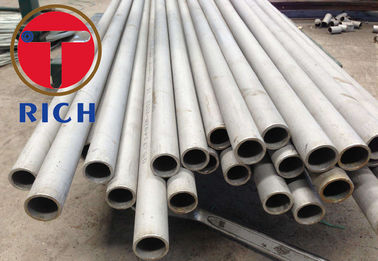

ASTM A249 304 316 Welded Austenitic Stainless Steel Tube untuk Boiler / Penukar panas
Ukuran:
OD: 1/8 in (3,2mm) hingga 5 in (127mm)
WT: 0,015 hingga 0,320 in (0,4 hingga 8,1mm)
Kelas:
TP304H, TP309H, TP310H, TP316H, TP312H, TP347H dan TP348H.
TP304, TP309S, TP310S, TP310Cb, TP316, TP321, TP347, TP348
Untuk layanan suhu tinggi seperti untuk pemanas super dan pemanas ulang
Aplikasi:
Boiler, Superheater, Penukar panas, Tabung Kondensor
Baja tahan karat Austenitik, aplikasi layanan suhu, aplikasi suhu tinggi
Pembuatan:
Tabung dibuat dari baja canai lantai dengan proses pengelasan otomatis tanpa penambahan logam pengisi.
Setelah pengelasan dan sebelum perlakuan panas akhir, tabung dingin dikerjakan pada logam las dan logam dasar atau logam las
Tes dan inspeksi:
Tes ketegangan
Tes perataan
Tes mengarah
Tes Reverse-Tikungan
Uji kekerasan
Uji Listrik Hidrostatik atau Nondestruktif
Ukuran butir
Tabel 1 Komposisi Kimia (analisis cor) a dari Baja yang Tahan Korosi Austenitik, dalam% Massa (lanjutan)
| Kualitas baja | C maks | Si | M N | P maks | S maks | N | Cr | Cu | Mo | Nb | Ni | Ti | Lainnya |
| Nama Baja | Nomor baja |
| X2CrNi18-9 | 1.4307 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | ≤0,11 | 17.50 hingga 19.50 | - | - | - | 8.00 hingga 10.00 c | - | - |
| X2CrNi19-11 | 1.4306 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | ≤0,11 | 18.00 hingga 20.00 | - | - | - | 10.00 sampai 12.00 d | - | - |
| X2CrNiN18-10 | 1.4311 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0,015 | 0,12-0,22 | 17.00 hingga 19.50 | - | - | - | 8.50 hingga 11.50 | - | - |
| X5CrNi18-10 | 1.4301 | 0,07 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | ≤0,11 | 17.00 hingga 19.50 | - | - | - | 8.00 hingga 10.50 | - | - |
X6CrNiTi18 -10 | 1.4541 | 0,08 | ≤1.00 | ≤2.00 | 0,040 | 0,015 | - | 17.00 hingga 19.00 | - | - | - | 9.00 hingga 12.00 d | 5xC untuk 0,70 | - |
X6CrNiNb18 -10 | 1.4550 | 0,08 | ≤1.00 | ≤2.00 | 0,040 | 0,015 | - | 17.00 hingga 19.00 | - | - | 10xC untuk 1,00 | 9.00 hingga 12.00 d | - | - |
| X1CrNi25-21 | 1.4335 | 0,020 | ≤0,25 | ≤2.00 | 0,025 | 0,010 | ≤0,11 | 24.00 hingga 26.00 | - | ≤0.20 | - | 20.00 hingga 22.00 | - | - |
| X2CrNiMo17-12-2 | 1.4404 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | ≤0,11 | 16.50 hingga 18.50 | - | 2.00to 2,50 | - | 10.00 hingga 13.00 e | - | - |
| X5CrNiMo17-12-2 | 1.4401 | 0,07 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | ≤0,11 | 16.50 hingga 18.50 | - | 2.00to 2,50 | - | 10.00 hingga 13.00 | - | - |
X1CrNiMoN 25-22-2 | 1.4466 | 0,020 | ≤0,70 | ≤2.00 | 0,025 | 0,010 | 0.10to 0,16 | 24.00 hingga 26.00 | - | 2.00to 2,50 | - | 21.00 hingga 23.00 | - | - |
X6CrNiMoTi 17-12-2 | 1.4571 | 0,08 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | - | 16.50 hingga 18.50 | - | 2.00to 2,50 | - | 10.50 hingga 13.50 c | 5xC untuk 0,70 | - |
X6CrNiMoNb 17-12-2 | 1.4580 | 0,08 | ≤1.00 | ≤2.00 | 0,040 | 0,015 | - | 16.50 hingga 18.50 | - | 2.00to 2,50 | 10xC-1.00 | 10.50 hingga 13.50 | - | - |
X2CrNiMoN 17-13-3 | 1.4429 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0,015 | 0.12to 0,22 | 16.50 hingga 18.50 | - | 2.00to 3,00 | - | 11.00 hingga 14.00 d | - | - |
X3CrNiMo17 -13-3 | 1.4436 | 0,05 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | ≤0,11 | 16.50 hingga 18.50 | - | 2.00to 3,00 | - | 10.50 hingga 13.00 d | - | - |
| X2CrNiMo18-14-3 | 1.4435 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0,015 b | ≤0,11 | 17.00 hingga 19.00 | - | 2.00to 3,00 | - | 12.50 hingga 15.00 | - | - |
X2CrNiMoN17 -13-5 | 1.4439 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0,015 | 0.12to 0,22 | 16.50 hingga 18.50 | - | 4.00to 5.00 | - | 12.50 hingga 14.50 | - | - |
| Kualitas baja | C maks | Si | M N | P maks | S maks | N | Cr | Cu | Mo | Nb | Ni | Ti | Lainnya |
| Nama baja | Nama baja |
X1NiCrMoCu 31-27-4 | 1.4563 | 0,020 | ≤0,70 | ≤2.00 | 0,030 | 0,010 | ≤0,11 | 26.00 hingga 28.00 | 0,70 untuk 1,50 | 3,00 untuk 4,00 | - | 30.00 untuk 32.00 | - | - |
X1NiCrMoCu 25-20-5 | 1.4539 | 0,020 | ≤0,70 | ≤2.00 | 0,030 | 0,010 | ≤0,15 | 19.00 hingga 21.00 | 1.20 untuk 2,00 | 4,00 untuk 5.00 | - | 24.00 untuk 26.00 | - | - |
X1CrNiMoCuN 20-18-7 | 1.4547 | 0,020 | ≤0,70 | ≤1.00 | 0,030 | 0,010 | 0.18to 0,25 | 19.50 hingga 20.50 | 0,50 untuk 1,00 | 6,00 untuk 7.00 | - | 17.50 untuk 18.50 | - | - |
X1NiCrMoCuN 25-20-7 | 1.4529 | 0,020 | ≤0,50 | ≤1.00 | 0,030 | 0,010 | 0.15to 0,25 | 19.00 hingga 21.00 | 0,50 untuk 1,50 | 6,00 untuk 7.00 | - | 24.00 untuk 26.00 | - | - |
| X2NiCrAlTi32-20 | 1.4558 | 0,030 | ≤0,70 | ≤1.00 | 0,020 | 0,015 | - | 20.00 hingga 23.00 | - | - | - | 32.00 untuk 35.00 | 8x (C + N) to0.60 | Al: 0,15 To0.45 |
- Elemen-elemen yang tidak tercantum dalam tabel ini tidak boleh secara sengaja ditambahkan ke baja tanpa persetujuan pembeli kecuali untuk menyelesaikan cetakan. merusak sifat mekanik dan kesesuaian baja.
- Untuk produk yang akan dikerjakan, kandungan sulfur terkontrol dari 0,015% hingga 0,030% diizinkan oleh perjanjian asalkan ketahanan terhadap korosi masih dipenuhi untuk tujuan yang dimaksud.
Opsi3 : Konten sulfur 0,015% hingga 0,030% ditentukan . - Dimana untuk alasan khusus, misalnya kemampuan kerja yang panas perlu untuk meminimalkan konten deltaferrite, atau dengan tujuan permeabilitas rendah, kandungan nikel maksimum dapat ditingkatkan sebesar 0,50%
- Dimana untuk alasan khusus, misalnya kemampuan kerja yang panas perlu untuk meminimalkan konten deltaferrite, atau dengan tujuan permeabilitas rendah, konten nikel maksimum dapat ditingkatkan sebesar 1,00%
- Dimana untuk alasan khusus, misalnya kemampuan kerja yang panas perlu untuk meminimalkan konten deltaferrite, atau dengan tujuan permeabilitas rendah, konten nikel maksimum dapat ditingkatkan sebesar 1,50%
|
PERSYARATAN TAMBAHAN
S1 - Tabung Annealed Stres-Lega
S2 - Minimum Wall Tubes
S3- Uji Tekanan Air Bawah Air
S4 - Perawatan Panas Stabil
S5 - Tabung Tidak Luruskan
S6 - Uji Korosi Intergranular
S7 - Weld Decay Test
S8 - Aplikasi Khusus
S9 - Tes Tambahan Pipa Las per Permintaan ASME
Dokumen yang direferensikan:
Standar ASTM:
ASTM A262 Praktik untuk Mendeteksi Kerentanan terhadap Serangan Intergranular pada Baja Stainless Austenitic
ASTM A480 / A480M Spesifikasi untuk Persyaratan Umum untuk Pelat, Lembaran, dan Pelat Baja Tahan Karat Besi Datar dan Tahan Panas
Spesifikasi ASTM A1016 / A1016M untuk Persyaratan Umum untuk Baja Paduan Feritik, Baja Paduan Austenitik, dan Tabung Stainless Steel
E 112 Metode Pengujian untuk Menentukan Ukuran Butir Rata-Rata
E213 Praktek untuk Pemeriksaan Ultrasonik Pipa dan Tubing Logam
E273 Praktek untuk Pemeriksaan Ultrasonik Zona Las dari Pipa dan Tubing Dilas
E527 Praktik untuk Penomoran Logam dan Paduan (UNS)
