Tempat asal: | Cina |
---|---|
Nama merek: | Torich |
Sertifikasi: | IS09001 ISO14001 TS16949 |
Nomor model: | JIS G3472 |
Kuantitas min Order: | 8 ton atau 5 ton |
Harga: | negotiable |
Kemasan rincian: | Dalam bundel |
Waktu pengiriman: | 5-8 minggu hari |
Syarat-syarat pembayaran: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Menyediakan kemampuan: | 60000 ton per tahun |
Bahan: | IS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, ST | OD: | 12-127mm |
---|---|---|---|
Panjangnya: | 12m Max | Aplikasi: | tabung baja struktur mobil |
Cahaya Tinggi: | STAM290GA Automobile Welded Tube,STAM340G Automobile Welded Tube,Carbon Steel Automobile Welded Tube |

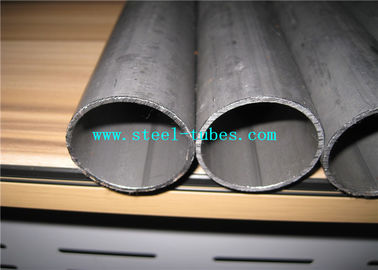

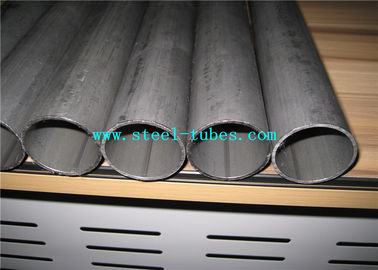

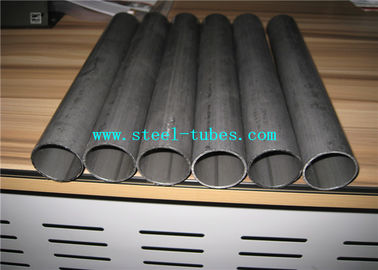

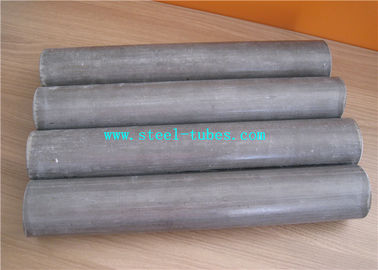

JIS G3472 STAM290GA STAM340G Carbon Steel Welded Tube untuk Mobil
Diameter luar:15.0mm hingga dan termasuk127.0mm
Ketebalan dinding: 1.0mm hingga dan termasuk 7.0mm
Aplikasi: Tujuan struktural mobil
Grade: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
JIS G3472 ERW struktur mobil tabung baja Tabel Komposisi Kimia:
Kualitas baja | Komposisi kimia% | ||||
C | Si | M N | P. | S | |
STAM 290GA | 0,12 maks. | 0,35 maks. | 0,60 maks. | 0,035 maks. | 0,035 maks. |
STAM 290 GB | |||||
STAM 340G | 0,20 maks. | 0,35 maks. | 0,60 maks. | 0,035 maks. | 0,035 maks. |
STAM 390G | 0,25 maks. | 0,35 maks. | 0,30 ~ 0,90 | 0,035 maks. | 0,035 maks. |
STAM 440G | 0,25 maks. | 0,35 maks. | 0,30 ~ 0,90 | 0,035 maks. | 0,035 maks. |
STAM 440H | |||||
STAM 470G | 0,25 maks. | 0,35 maks. | 0,30 ~ 0,90 | 0,035 maks. | 0,035 maks. |
STAM 470H | |||||
STAM 500G | 0,30 maks. | 0,35 maks. | 0,30 ~ 1,00 | 0,035 maks. | 0,035 maks. |
STAM 500H | |||||
STAM 540H | 0,30 maks. | 0,35 maks. | 0,30 ~ 1,00 | 0,035 maks. | 0,035 maks. |
JIS G3472 ERW struktur mobil tabung baja Tabel Sifat Mekanik:
Kelas | Penunjukan | Kekuatan tekanankgf /? | Kekuatan Hasil kgf /? |
Pemanjangan(1)% No.1 benda uji No. 2 Benda uji | Uji pembakaran(2) |
Ukuran bagian bel berkobar (D: diameter luar tabung) | |||||
{T /?} | {T /?} | Arah longitudinal | |||
Kelas G | STAM 290GA | 30 menit. | 18 menit | 40 menit | 1,25 D |
{294} menit. | {177} menit. | ||||
STAM 290 GB | 30 menit. | 18 menit | 35 menit | 1,20 D | |
{294} menit. | {177} menit. | ||||
STAM 340G | 35 menit | 20 menit | 35 menit | 1,20 D | |
{343} menit. | {196} menit. | ||||
STAM 390G | 40 menit | 24 menit | 30 menit. | 1,20 D | |
{392} menit. | {235} menit. | ||||
STAM 440G | 45 menit | 31 menit | 25 menit | 1.15 D | |
{441} mnt. | {304} menit. | ||||
STAM 470G | 48 menit | 33 menit | 22 menit | 1.15 D | |
{471} menit. | {324} menit. | ||||
STAM 500G | 51 menit | 36 menit | 18 menit | 1.15 D | |
{500} menit. | {353} menit. | ||||
Kelas H. | STAM 440H | 45 menit | 36 menit | 20 menit | 1.15 D |
{441} mnt. | {353} menit. | ||||
STAM 470H | 48 menit | 42 menit | 18 menit | 1.10 D | |
{471} menit. | {412} menit. | ||||
STAM 500H | 51 menit | 44 menit | 16 menit | 1.10 D | |
{500} menit. | {431} menit. | ||||
STAM 540H | 55 menit | 49 menit | 13 menit | 1.05 D | |
{539} menit. | {481} menit. |
Dimensi tabung baja JIS G3472 Meja:
Ditentukan di luardia. | Ketebalan dinding yang ditentukan(mm) | ||||||||||||||
(mm) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
15.9 | - | 0.435 | 0,564 | 0,686 | - | - | - | - | - | - | - | - | - | - | - |
17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
19.1 | 0.446 | 0,53 | 0.69 | 0.843 | 0,953 | - | - | - | - | - | - | - | - | - | - |
22.2 | 0,523 | 0,621 | 0.813 | 0,996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
25.4 | - | 0.716 | 0,939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
31.8 | 0.76 | 0,906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
38.1 | 0,915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5.31 | - | - | - | - |
68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - |
