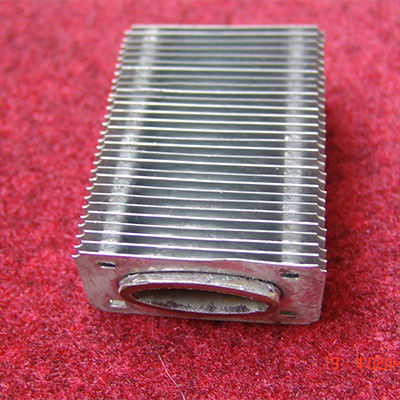

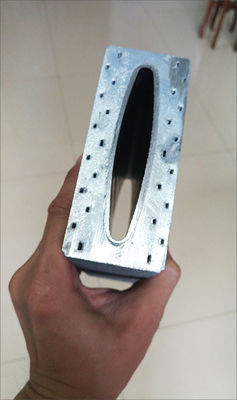

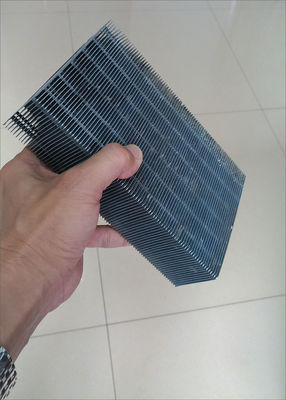

Tipe Elliptical Flat Helical Finned 2mm Heat Exchanger Tubes

Tabung Bersirip Elliptical Type Flat Tube Heat Exchanger Helical Finned Tube
Tabung bersirip elips [1] adalah elemen pertukaran panas yang terdiri dari tabung elips dasar dan sirip luar.Yang umum adalah tabung bersirip persegi panjang elips, tabung bersirip elips elips, tabung bersirip bulat elips, tabung datar elips spiral, tabung bersirip berbentuk H elips dan sebagainya.Tabung bersirip oval mendapat perhatian karena kinerjanya yang unggul dibandingkan tabung bersirip bulat.Saat ini, tabung bersirip elips telah banyak digunakan di bidang industri seperti etilen dan penyulingan minyak.Tabung bersirip elips digunakan sebagai elemen pertukaran panas efisiensi tinggi dalam peralatan pertukaran panas.Hambatan aliran kecil di luar tabung dan efisiensi pertukaran panas yang tinggi membuat peralatan pertukaran panas kompak, ringan, efisien dan miniatur.Meskipun banyak hasil telah dicapai dalam penelitian mereka, masih banyak pekerjaan penelitian yang harus dilakukan.

Panjang tabung:Oleh pelanggan

Dimensi Penampang Tabung:36 X 14 (mm X mm)

Ketebalan Dinding Tabung:2 mm

Penampang Tabung SiripDimensi: 55 X 26 (mm X mm)

Ketebalan Dasar Sirip:0,3 mm

Nada Sirip: 2,4 mm (416 Sirip/m)

Bahan tabung:10 # (Tabung Cina)

Bahan sirip:SPCC

Fitur:

(1) Dibandingkan dengan tabung bersirip tabung bulat, tabung bersirip elips lebih mudah untuk mencapai tata letak yang ringkas, yang mengurangi volume keseluruhan dari seluruh penukar panas, sehingga mengurangi jejak.
(2) Karena karakteristik bentuk tabung bersirip elips, hambatan sisi udara kecil, dan koefisien perpindahan panas antara cairan meningkat;hambatan termal dalam tabung relatif kecil, yang meningkatkan perpindahan panas fluida di dalam tabung.
(3) Area perpindahan panas tabung bersirip elips lebih besar daripada tabung bundar dengan luas penampang yang sama.Hal ini karena perpindahan panas pinggiran tabung elips relatif panjang di bawah luas penampang yang sama.
(4) Tabung sirip elips yang paling umum digunakan adalah sirip baja persegi panjang, yang memiliki kekuatan tinggi, dan tabung dasar tidak cocok untuk pembekuan dan retak di musim dingin dan memiliki masa pakai yang lama.
(5) Karena tabung bersirip elips dapat diatur lebih kompak, barisan depan tabung memiliki dampak yang lebih besar pada barisan belakang.Jarak sirip baris belakang tabung dapat ditingkatkan untuk mengurangi hambatan aliran di luar tabung, tetapi jumlah baris tabung tidak boleh terlalu besar..
