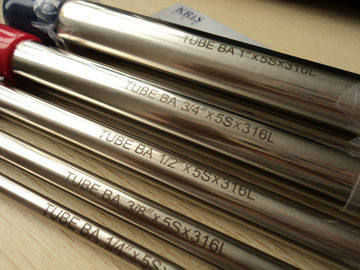

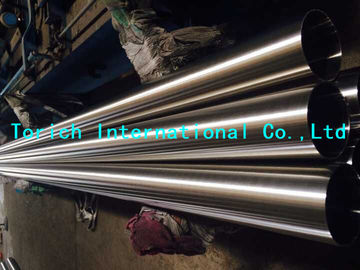

ASTM A269 TP304 / 304L, TP316 / 316L Terang Anil Seamless dan Dilas Austenitic Tabung Baja Stainless
ASTM A269 Tubing Stainless Steel Austenitic Mulus dan Dilas untuk Layanan Umum
Kisaran ukuran: OD: 4.0-760mm WT: 1-50mm L: sesuai dengan kebutuhan pelanggan
Pembuatan:
Tabung dibuat dengan proses yang mulus atau dilas.
Tabung bisa jadi selesai panas atau dingin
Perawatan panas:
Semua tabung dilengkapi dalam kondisi perlakuan panas
Persyaratan Tes Mekanik:
Flaring Test (Tabung Seamless)
Flange Test (Tabung Las)
Uji Kekerasan
Tes Listrik Hydrastatic atau Nondestructive
Kondisi permukaan:
Permukaan tabung acar bebas dari skala.
Saat anil cerah digunakan, pengawetan tidak digunakan.
Persyaratan Kimia:
Kelas: | TP201 | TP201LN | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN |
UNS | S20100 | S20153 | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 |
C, maks | 0,15 | 0,03 | 0,08 | 0,035 | 0,035 | 0,08 | 0,035 | 0,035 |
Mn, maks | 5.5-7.5 | 6.4-7.5 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 |
P, maks | 0,06 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 |
S, maks | 0,03 | 0,015 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
Si, maks | 1,00 | 0,075 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
Ni | 3.5-6.5 | 4.0-5.0 | 8.0-11.0 | 8.0-12.0 | 8.0-11.0 | 10.0-14.0 | 10.0-15.0 | 10.0-13.0 |
Cr | 16.0-18.0 | 16.0-17.5 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 |
Mo | ... | ... | ... | ... | ... | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 |
Ti | ... | ... | ... | ... | ... | ... | ... | ... |
Tantalum | ... | ... | ... | ... | ... | ... | ... | ... |
Columbium | ... | ... | ... | ... | ... | ... | ... | ... |
Nitrogen | 0,25 | 0,10-0,25 | ... | ... | 0,10-0,16 | ... | ... | 0,10-0,16 |
V | ... | ... | ... | ... | ... | ... | ... | ... |
Tembaga | ... | 1,00 | ... | ... | ... | ... | ... | ... |
Lainnya | ... | ... | ... | ... | ... | ... | ... | ... |
Kelas: | TP317 | TP321 | TP347 | TP348 | TP XM-10 | TP XM-11 | TP XM-15 | TP XM-19 |
UNS | S31700 | S32100 | S34700 | S34800 | S21900 | S21904 | S38100 | S20910 |
C, maks | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,040 | 0,08 | 0,06 |
Mn, maks | 2,00 | 2,00 | 2,00 | 2,00 | 8.0-10.00.00 | 8.0-10.00.00 | 2,00 | 4.0-6.0 |
P, maks | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 |
S, maks | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
Si, maks | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
Ni | 11.0-15.0 | 9.0-12.0 | 9.0-12.0 | 9.0-12.0 | 5.5-7.5 | 5.5-7.5 | 10.0-14.0 | 11.5-13.5 |
Cr | 18.0-20.0 | 17.0-19.0 | 17.0-19.0 | 17.0-19.0 | 19.0-21.5 | 19.0-21.5 | 16.0-18.0 | 20.5-23.5 |
Mo | 3,00-4,00 | ... | ... | ... | ... | ... | 2.00-3.00 | 1.5-3.0 |
Ti | ... | ... | ... | ... | ... | ... | ... | ... |
Tantalum | ... | ... | ... | 0,10 | ... | ... | ... | 0,10-0,30 |
Columbium | ... | ... | 10XCmin 1.10max | ... | ... | ... | ... | ... |
Nitrogen | ... | ... | ... | ... | 0,15-0,40 | 0,15-0,40 | ... | 0,20-0,40 |
V | ... | ... | ... | ... | ... | ... | ... | 0,10-0,30 |
Tembaga | ... | ... | ... | ... | ... | ... | ... | ... |
Lainnya | ... | ... | ... | Co 0,20max | ... | ... | ... | ... |
Kelas: | TP XM-29 | ... | ... | ... | ... | ... | ... | ... |
UNS | S24000 | S31254 | S31725 | S31726 | S31727 | S32053 | S30600 | S32654 |
C, maks | 0,08 | 0,020 | 0,035 | 0,035 | 0,030 | 0,030 | 0,018 | 0,020 |
Mn, maks | 11.5-14.5 | 1,00 | 2,00 | 2,00 | 1,00 | 1,00 | 2,00 | 2.0-4.0 |
P, maks | 0,060 | 0,030 | 0,045 | 0,045 | 0,030 | 0,030 | 0,020 | 0,030 |
S, maks | 0,030 | 0,015 | 0,030 | 0,030 | 0,030 | 0,030 | 0,020 | 0,005 |
Si, maks | 1,00 | 0,80 | 1,00 | 1,00 | 1,00 | 1,00 | 3.7-4.3 | 0,50 |
Ni | 2.3-3.7 | 17.5-18.5 | 13.5-17.5 | 14.5-17.5 | 14.5-16.5 | 24.0-26.0 | 14.0-15.5 | 21.0-23.0 |
Cr | 17.0-19.0 | 19.5-20.5 | 18.0-20.0 | 17.0-20.0 | 17.5-19.0 | 23.0-24.0 | 17.0-18.5 | 24.0-25.0 |
Mo | ... | 6.0-6.5 | 4.0-5.0 | 4.0-5.0 | 3.8-4.5 | 5.0-6.0 | 0,2 maks | 7.0-8.0 |
Ti | ... | ... | ... | ... | ... | ... | ... | ... |
Tantalum | ... | ... | ... | ... | ... | ... | ... | ... |
Columbium | ... | ... | ... | ... | ... | ... | ... | ... |
Nitrogen | 0,20-0,40 | 0,18-0,22 | 0.20max | 0,10-0,20 | 0,15-0,21 | 0,17-0,22 | ... | 0,45-0,55 |
V | ... | ... | ... | ... | ... | ... | ... | 0,30-0,60 |
Tembaga | ... | 0,50-1,00 | ... | ... | 2.8-4.0 | ... | Maks 0,50 | ... |
Lainnya | ... | ... | ... | ... | ... | ... | ... | ... |
Variasi yang Diizinkan dalam Dimensi |
Kelompok | Ukuran, Luar
Diameter, dalam (mm) | Variasi yang Diizinkan dalam Diameter Luar, dalam. [Mm] | Variasi yang Diizinkan dalam WT,% | Variasi yang Diizinkan dalam Panjang Potong, dalam [mm]
Di Bawah |
1 | Hingga 1/2 (12,7) | ± 0,005 [0,13] | ± 15 | 1/8 [3.2] | 0 |
2 | 1/2 hingga 1 1/2, tidak termasuk | ± 0,005 [0,13] | ± 10 | 1/8 [3.2] | 0 |
3 | 1 1/2 hingga 3 1/2, tidak termasuk | ± 0,010 [0,25] | ± 10 | 3/16 [4.8] | 0 |
4 | 3 1/2 hingga 5 1/2, tidak termasuk | ± 0,015 [0,38] | ± 10 | 3/16 [4.8] | 0 |
5 | 5 1/2 hingga 8, tidak termasuk | ± 0,030 [0,76] | ± 10 | 3/16 [4.8] | 0 |
6 | 8 hingga 12, tidak termasuk | ± 0,040 [1,01] | ± 10 | 3/16 [4.8] | 0 |
7 | 12 hingga 14, tidak termasuk | ± 0,050 [1,26] | ± 10 | 3/16 [4.8] | 0 |
PERSYARATAN TAMBAHAN
S1 Anneald Tabung yang Dialami Stres
S2 Uji Tekanan Air Bawah Air
S3 Menstabilkan Perlakuan Panas
S4 Uji Korosi Intergranular
Dokumen yang direferensikan:
Standar ASTM:
ASTM A262 Praktik untuk Mendeteksi Kerentanan terhadap Serangan Intergranular pada Baja Stainless Austenitic
ASTM A370 Metode Pengujian dan Definisi untuk Pengujian Mekanik Produk Baja
ASTM A480 / A 480M Spesifikasi untuk Persyaratan Umum untuk Flat-Rolled Stainless dan Heat-Resisting
Plat Baja, Shet, dan Strip
Spesifikasi ASTM A632 untuk Tabung Stainless Steel Austenitic Mulus dan Dilas (Diameter Kecil)
untuk Layanan Umum
Spesifikasi ASTM A1016 / A 1016M untuk Persyaratan Umum untuk Baja Paduan Feritik, Baja Paduan Austenitik
dan Tabung Baja Stainles
ASTM E 527 Praktik untuk Penomoran Logam dan Paduan dalam Sistem Penomoran Terpadu (UNS)
ASME B31.3 Proses Perpipaan
SAE J1086 Praktek untuk Penomoran Logam dan Paduan
