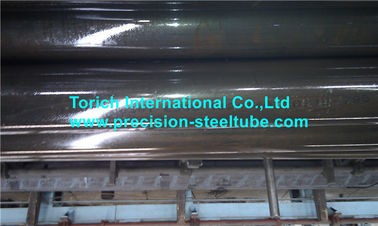

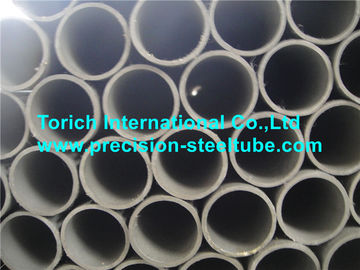

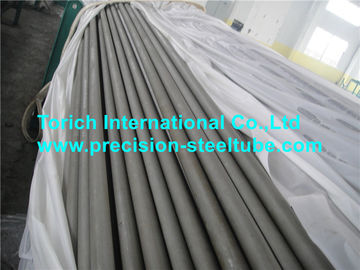

EN10305-4 E215 E235 E355 Hidrolik dan Pneumatik Tabung Dingin Diambil
Standar: EN10305-4 Tabung Dingin Dingin Diambil untuk Sistem Hidrolik dan Pneumatik
Tabung baja untuk aplikasi presisi. Kondisi pengiriman teknis
Aplikasi: untuk sistem tenaga hidrolik dan pneumatik
Kisaran ukuran: OD: 6-80mm WT: 0.5-12.5mm L: max12000mm
Proses manufaktur:
Proses pembuatan baja:
Proses pembuatan baja adalah kebijaksanaan pabrik
Baja sepenuhnya terbunuh.
Pembuatan tabung dan kondisi pengiriman:
Tabung diproduksi dari tabung mulus jadi panas oleh kerja dingin.
Cold work juga berlaku ketika produksi aktual diperlukan.
Tabung dikirim dalam kondisi pengiriman + N, yang berarti bahwa setelah operasi penarikan dingin akhir, tabung dinormalisasi dalam suasana yang terkendali.
Penampilan tabung:
Permukaan tabung internal dan eksternal baik halus setelah pembentukan dingin maupun setelah perlakuan panas dinormalisasi, kualitas permukaan akan tanpa punggungan, penyok atau alur dangkal.
Tabung memiliki permukaan luar dan dalam yang halus dengan Ra≤ 4μm yang kasar
Areduced roughness of Ra ≤2μm dapat diterapkan untuk permukaan bagian dalam, kekasaran ID terbaik yang bisa kita capai 0,4-0,8 μm hanya dengan gambar dingin.
Kelas Baja dan Komposisi Kimia:
| Kualitas baja | C | Si | M N | P | S | Al |
| Nama Baja | Nomor baja | maks | maks | maks | maks | maks | min |
| E215 | 1.0212 | 0,10 | 0,05 | 0,70 | 0,025 | 0,025 | 0,025 |
| E235 | 1.0308 | 0,17 | 0,35 | 1.20 | 0,025 | 0,025 | - |
| E355 | 1.0580 | 0,22 | 0,55 | 1,60 | 0,025 | 0,025 | - |
| Penyimpangan yang diijinkan dari analisis produk dari batas yang ditentukan diberikan pada Tabel 1 |
| Elemen | Batas yang ditentukan dari analisis pemeran% berdasarkan massa | Penyimpangan yang diizinkan dari
analisis produk% menurut massa |
|
| C | ≤0.22 | +0,07 |
| Si | ≤0,55 | +0,05 |
| M N | ≤1.60 | +0.1 |
| P | ≤0.025 | +0,005 |
| S | ≤0.015 | +0,003 |
| Al | ≤0.025 | --0,005 |
| Sifat mekanik pada suhu kamar |
| Kualitas baja | Hasil kekuatan ReH min Mpa | Kekuatan tarik Rm
min Mpa | Perpanjangan A min% |
| Nama Baja | Steel Nubmer |
| E215 | 1.0212 | 215 | 290-430 | 30 |
| E235 | 1.0308 | 235 | 340-480 | 25 |
| E355 | 1.0580 | 355 | 490-630 | 22 |
Metode tes:
Tes keregangan
Tes perataan
Tes ekspansi melayang
Pemeriksaan dimensi
Pemeriksaan visual
Uji sesak bocor
Acuan normatif:
EN10002-1, Bahan logam- Pengujian tarik- Bagian 1: Metode pengujian pada suhu sekitar
EN10020, Definisi dan klasifikasi nilai baja
EN10021, Persyaratan pengiriman teknis umum untuk produk baja dan besi.
EN10027-1, Sistem penunjukan untuk baja - Bagian 1: Nama baja, simbol utama.
EN10027-2, Sistem penunjukan untuk stee l- Bagian 2: Sistem numerik
EN10052, Kosakata istilah perlakuan panas untuk produk ferro
EN10204, Produk Logam - Jenis dokumen inspeksi
EN10233, Bahan logam - Tabung - Uji perataan
EN10234, Bahan logam - Tabung - Uji ekspansi melayang
EN10246-1, Pengujian tabung baja Non-Destruktif - Bagian 1: Pengujian elektromagnetik otomatis untuk tabung baja feromagnetik yang mulus dan dilas (kecuali yang dilas)
EN10256, pengujian tabung baja Non-Destructive - Kualifikasi dan kompetensi personel pengujian non-destruktif level 1 dan 2
EN ISO377, Produk baja dan baja - Lokasi dan persiapan sampel dan benda uji untuk pengujian mekanis (ISO 377: 1997)
EN ISO 2566-1, Baja - Konversi nilai perpanjangan - Bagian 1: Karbon dan baja paduan rendah (ISO2566-1: 1984)
ENV10220, tabung baja mulus dan dilas - Dimensi dan massa per satuan panjang.
EN10266, Tabung Baja, perlengkapan dan bagian berongga struktural - Definisi dan Simbol untuk digunakan dalam standar produk
