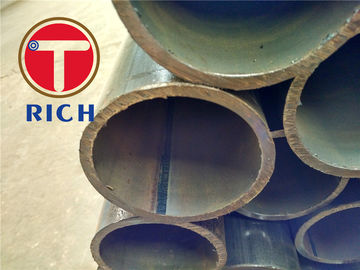

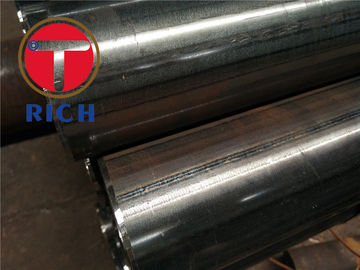

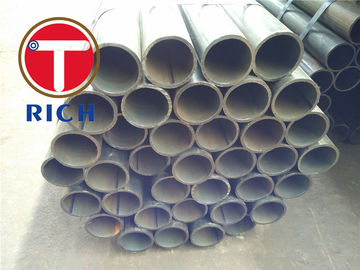

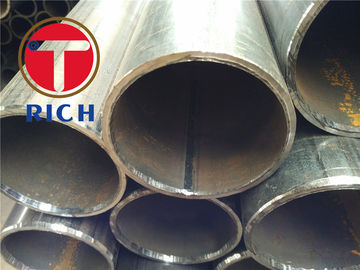

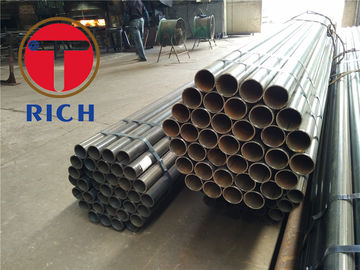

Tabung Baja Dilas EN10217-1 P195TR1 P235TR1 P265TR1 untuk Keperluan Tekanan
EN10217-1 Tabung baja dilas untuk keperluan tekanan - Kondisi pengiriman teknis -
Bagian 1: Tabung baja non-paduan dengan sifat suhu kamar tertentu
Sejak abad ke-2, kualitas lapisan pengelasan meningkat banyak dengan perkembangan cepat produksi kumparan baja berkualitas tinggi, teknologi pengelasan dan peningkatan teknologi inspeksi, ukuran tabung baja pengelasan lebih banyak tersedia, dan secara bertahap banyak digunakan di berbagai daerah untuk mengganti tabung baja mulus.
Bahan:
Baja yang sepenuhnya mati, baja butiran halus dengan ukuran butiran feritik.
Nama Baja:
Sesuai dengan EN10027-1 dan CR10260
Pembuatan:
HFW Frekuensi tinggi dilas
SAW Las busur terendam - jahitan longiditudinal - SAWH
- jahitan heliks - SAWL
Prosedur pengelasan:
Pengujian dan inspeksi prosedur pengelasan untuk tabung las terendam (SAW) disaksikan dan disetujui sesuai dengan EN10217-1
Penampilan dan Umum:
Area pengelasan bebas dari retakan, kurangnya fusi dan kurangnya penetrasi
Tabung bebas dari cacat permukaan eksternal yang dapat dideteksi dengan pemeriksaan visual.
Kebocoran-tigthtness:
Tabung harus lulus uji hidrostatik atau uji elektromagnetik untuk mengatasi kebocoran
Pengujian non destruktif:
Panjang penuh dari sambungan las semua tabung EW dan BW akan dikenakan uji Non-Destructive untuk mendeteksi imferfectsi longitudinal
Panjang penuh dari sambungan las dari semua tabung SAW harus dilakukan uji Non-Merusak untuk mendeteksi ketidaksempurnaan.
Kelurusan:
Penyimpangan dari kelurusan, dari setiap panjang tabung L, harus tidak melebihi 0,0015L.
Penyimpangan dari Kelurusan lebih dari satu meter panjangnya tidak akan melebihi 3mm.
Persiapan tujuan:
Tabung harus dikirim dengan ujung potong persegi. Ujung-ujungnya harus bebas dari gerinda yang berlebihan.
Pengujian dan inspeksi prosedur pengelasan untuk tabung las busur terendam (SAW) sesuai dengan EN10217-1AnnexA
Pengujian dan inspeksi prosedur pengelasan untuk tabung SAW disaksikan dan disetujui sesuai dengan EN10217-1 AnnexA
Proses Pembuatan Tube, rute dan kondisi pengiriman:
| Nomor rounte | Proses pembuatan | Rute pembuatan | Kondisi pengiriman | Berlaku untuk kualitas |
| Proses | Simbol | Bahan mulai | Operasi pembentukan | TR1 | TR1 |
| 1a | Listrik dilas | EW | Sebagai strip (panas) digulung | Dingin terbentuk (+ pengelasan) | Seperti dilas | X | - |
| 1b | NW | X | - |
| 1c | NP | X | X |
| 2a | Strip yang dinormalisasi | Seperti dilas | X | - |
| 2b | NW | X | X |
| 2c | NP | X | X |
| 3 | Sebagai (panas) digulung atau dinormalisasi strip digulung | Pembentukan dingin (+ las) + peregangan panas dikurangi pada suhu terkontrol untuk memberikan kondisi normal | NR | X | X |
| 4 | Cold Rolled + streass lega | Dingin terbentuk (+ dilas) | NP | X | X |
| 11a | Las busur terendam Jahitan -Longitudinal atau jahitan -fisik | GERGAJI: -SAWL -SAWH | Seperti piring atau strip yang digulung | Dingin terbentuk (+ dilas) | Seperti dilas | X | - |
| 11b | NW | X | - |
| 11c | NP | X | X |
| 12a | Plat atau strip canai normalisasi | Dingin terbentuk (+ dilas) | Seperti dilas | X | X |
| 12b | NW | X | X |
| 12c | NP | X | X |
| 13a | Seperti pada baris 11 atau 12 | Normalisasi terbentuk (+ dilas) | Seperti dilas | X | X |
| 13b | NW | X | X |
| 13c | NP | X | X |
| 21 | Dilas terus-menerus, hanya untuk grade baja P195 dan P235 dengan D ≤114.3mm | BW | Sebagai strip (panas) digulung | Hot terbentuk (+ dilas) | Seperti dilas | X | - |
a Seperti minggu = tidak ada perlakuan panas. NP = Pipa penuh dinormalkan. NW = Zona las yang dinormalisasi. NR = Normais berguling b Untuk tabung quqality TR2, hanya pengelasan frekuensi tinggi, frekuensi minimum 100kHz, (simbol = HFW) diizinkan |
EN10217-1 Bagian 1: Tabung baja non-paduan dengan sifat suhu kamar tertentu
EN10217-2 Bagian 2: Tabung baja paduan dan baja paduan tanpa las dengan ketinggian tertentu
sifat suhu
EN10217-3 Bagian 3: Paduan tabung baja butir halus
EN10217-5 Bagian 4: Tabung baja non-paduan baja las dengan suhu rendah yang ditentukan
properti
EN10217-5 Bagian 5: Tabung baja non-paduan yang dilas dengan busur rendah
sifat suhu
EN10217-6 Bagian 6: Tabung baja non-paduan yang dilas dengan busur rendah
sifat suhu
EN10217-7 Bagian 7: Tabung stainless steel.
Acuan normatif:
EN 760, Pengelasan habis pakai - Fluks untuk pengelasan busur terendam - Klasifikasi
EN 895, Uji destruktif pada pengelasan pada bahan logam - Uji tarik melintang
EN 910, Tes destruktif pada pengelasan pada bahan logam - Tes tikungan
EN1321, Tes destruktif pada pengelasan pada bahan logam - Pemeriksaan makroskopis dan mikroskopis
lasan
EN10002-1, Bahan logam - Pengujian tarik - Bagian 1: Metode pengujian pada suhu sekitar
EN10002-5, Bahan logam - Pengujian tarik - Bagian 5: Metode pengujian pada suhu tinggi
EN10020, Definisi dan klasifikasi nilai baja
EN10021, Persyaratan pengiriman teknis umum untuk produk baja dan besi
EN10027-1, Sistem destruktif baja - Bagian 1: Nama baja, simbol prinsip.
EN10027-2, Sistem penunjukan untuk baja - Bagian 2: Sistem numerik.
EN10045-1, Bahan logam - Uji dampak Charpy - Bagian 1: Metode pengujian
EN10052, Kosakata istilah perlakuan panas untuk produk ferro
EN10204, Produk logam - Jenis dokumen inspeksi
EN10200, tabung baja mulus dan dilas - Dimensi dan massa per satuan panjang
EN10233, Bahan logam - Tabung - Uji perataan
EN10234, Bahan logam - Tabung - Uji ekspansi melayang
EN10236, Bahan logam - Tabung - Cincin memperluas tes
EN10237, Bahan logam - Tabung - Uji tarik cincin
EN10246-1, Pengujian Tidak Merusak tabung baja Bagian 1: Pengujian elektromagnetik otomatis
tabung baja feromagnetik yang mulus dan dilas (kecuali las busur terendam)
verifikasi leaktightness hidrolik
EN10246-3, Tes Non-Destructive dari tabung baja - Bagian 3: Pengujian arus eddy otomatis untuk seamless
dan tabung baja las (kecuali las busur terendam) untuk mendeteksi ketidaksempurnaan.
EN10246-5, Pengujian Tidak Merusak tabung baja - Bagian 5: Magnetik periferal penuh otomatis
pengujian kebocoran transduser / fluks mulus dan dilas (kecuali las busur terendam)
tabung baja feromagnetik untuk mendeteksi ketidaksempurnaan longitudinal
EN10246-6, Tes Non-Destructive dari tabung baja - Bagian 6: Pengujian ultrasonik periferal penuh otomatis untuk
tabung baja seamless untuk mendeteksi ketidaksempurnaan transversal.
EN10247-7, Pengujian Tidak Merusak tabung baja - Bagian 7: Pengujian ultrasonik periferal penuh otomatis
tabung baja seamless dan dilas (kecuali las busur terendam) untuk deteksi
ketidaksempurnaan longitudinal.
EN10246-8, Pengujian Tidak Merusak tabung baja - Bagian 8: Pengujian ultrasonik otomatis terhadap lasan
jahitan tabung las listrik untuk mendeteksi ketidaksempurnaan longitudinal.
EN10246-9, Pengujian Tidak Merusak tabung baja - Bagian 9: Pengujian ultrasonik otomatis terhadap lasan
jahitan tabung las busur terendam untuk mendeteksi longitudinal dan / atau
ketidaksempurnaan melintang.
EN10246-10, Pengujian Tidak Merusak tabung baja - Bagian 10: Pengujian radiografi lasan
jahitan tabung las busur fusi otomatis untuk mendeteksi ketidaksempurnaan.
EN10246-14, Pengujian Tidak Merusak tabung baja - Bagian 14: Pengujian ultrasonik otomatis
tabung baja seamless dan dilas (kecuali las busur terendam) untuk mendeteksi laminar
ketidaksempurnaan
EN10246-15, Pengujian Tidak Merusak tabung baja - Bagian 15: Pengujian ultrasonik otomatis atas strip / pelat
digunakan dalam pembuatan tabung baja untuk mendeteksi ketidaksempurnaan laminar
EN10246-16, Pengujian Tidak Merusak tabung baja - Bagian 16: Pengujian ultrasonik otomatis di daerah tersebut
berdekatan dengan jahitan las dari tabung baja dilas untuk mendeteksi ketidaksempurnaan laminar
EN10246-17, Pengujian Tidak Merusak tabung baja - Bagian 17: Pengujian ultrasonik otomatis untuk ujung tabung
tabung baja mulus dan dilas untuk mendeteksi ketidaksempurnaan laminar
EN10256, Pengujian Tidak Merusak tabung baja - Kualifikasi dan kompetensi level 1 dan level 2
Personel NDT
prEN 102661) Tabung baja, perlengkapan dan bagian berongga struktural - Simbol dan definisi istilah untuk digunakan dalam standar produk
EN ISO 377, Baja dan produk baja - Lokasi dan persiapan sampel dan benda uji untuk pengujian mekanik (ISO 377: 1997)
prEN 10168 1) Produk besi dan baja - Dokumen inspeksi - Daftar informasi dan deskripsi
EN ISO 2566-1, Baja - Konversi nilai perpanjangan - Bagian 1: Karbon dan baja paduan rendah (ISO 2566-1: 1984)
ISO 14284, Baja dan besi - Pengambilan sampel dan persiapan sampel untuk penentuan komposisi kimia
CR 10260, Sistem penunjukan untuk baja - Simbol tambahan
CR 10261, Informasi ECISS Circular IC 11 - Besi dan baja - Tinjauan metode analisis kimia yang tersedia.
| Sebagai strip (panas) digulung |
