Tabung Las DOM Dingin Ditarik Presisi Tinggi dengan Sifat Mekanik Yang Baik dan Akurasi OD/ID Terkendali
Properti Dasar
Tempat Asal:
Cina
Nama merek:
Torich
Sertifikasi:
ISO 9001 ISO14001 TS16949
Nomor Model:
DOM
Properti Perdagangan
Jumlah Pesanan Minimum:
5 ton
Harga:
800-1200USD/ton
Ketentuan Pembayaran:
L/C, T/T, D/A, D/P, T/T, Western Union, Moneygram
Kemampuan Penyediaan:
60000tons per tahun
Ringkasan Produk
Tabung las DOM yang ditarik dingin dengan presisi tinggi dengan sifat mekanik yang baik Tabung las DOM yang ditarik dingin presisi tinggi adalah tabung mekanik baja karbon ERW yang diproses dengan menggambar dingin di atas mandrel untuk meningkatkan akurasi OD / ID, keseragaman dinding, konsentrisit...
Rincian produk
Menyoroti:
ditarik di atas tabung baja mandrel
,tabung logam dom
Material:
Baja murni karbon rendah dan karbon sedang untuk produksi tabung ERW dan DOM yang ditarik dingin
Standards:
ASTM A513/A513M Tipe 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 dengan
Grades:
EN E155, E195, E235, E275, E355; Nilai baja karbon ASTM/SAE berdasarkan pesanan
Outside Diameter:
5,0–200mm; Rentang bersertifikat presisi EN 10305-2 biasanya berlaku hingga D ≤ 150 mm
Wall Thickness:
0,5–20mm; Meja presisi pilihan EN biasanya mencakup 0,5–10 mm, dengan dinding yang lebih berat sesua
Length:
1–12 m, panjang tetap atau panjang acak; tersedia layanan potong-ke-panjang
Tolerance Range:
Toleransi OD tipikal: ±0,08 hingga ±0,80 mm tergantung diameter; toleransi dinding: ±7,5% atau ±0,10
Heat Treatment:
+C penarikan dingin/keras, +LC penarikan dingin lunak, +penghilangan tegangan SR, +A anil, +N dinorm
Deskripsi Produk
Tabung las DOM yang ditarik dingin dengan presisi tinggi dengan sifat mekanik yang baik
Tabung las DOM yang ditarik dingin presisi tinggi adalah tabung mekanik baja karbon ERW yang diproses dengan menggambar dingin di atas mandrel untuk meningkatkan akurasi OD / ID, keseragaman dinding, konsentrisitas, permukaan,dan stabilitas mekanikMereka cocok ketika tabung ERW biasa tidak cukup tepat untuk mesin, press-fit, bantalan bantalan, atau kontrol pemasangan kosong.garis dasar yang direkomendasikan adalah ASTM A513/A513M Tipe 5 untuk tabung mekanik DOM atau EN 10305-2 untuk tabung presisi tersusun dingin yang dilas.
Spesifikasi
| Artikel | Deskripsi Persediaan Standar |
|---|---|
| Bahan | Baja tahan karat rendah karbon dan medium karbon untuk produksi ERW dan tabung DOM yang ditarik dingin |
| Standar | ASTM A513/A513M Tipe 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 dengan persetujuan |
| Kelas | EN E155, E195, E235, E275, E355; kelas baja karbon ASTM/SAE menurut urutan |
| Diameter luar | 5.0-200 mm; kisaran yang disertifikasi presisi EN 10305-2 biasanya berlaku sampai D ≤ 150 mm |
| Ketebalan dinding | 0.5-20 mm; tabel presisi EN yang disukai biasanya mencakup 0,5-10 mm, dengan dinding yang lebih berat berdasarkan kesepakatan |
| Panjang | 1-12 m, panjang tetap atau panjang acak; layanan cut-to-length tersedia |
| Jangkauan Toleransi | Toleransi OD khas: ±0,08 sampai ±0,80 mm tergantung pada diameter; toleransi dinding: ±7,5% atau ±0,10 mm, mana yang lebih besar; toleransi berkurang berdasarkan kesepakatan |
| Kejujuran | Untuk D > 15 mm dan L > 1000 mm: maksimal 0,0015L untuk ReH ≤ 500 MPa; maksimal 0,002L untuk ReH > 500 MPa; tidak lebih dari 3 mm per 1 m kecuali lurus yang lebih ketat ditentukan |
| Kondisi permukaan | OD dan ID yang halus, permukaan terang atau dicelupkan minyak; keruwetan referensi EN 10305-2 Ra ≤ 4 μm; keruwetan yang ditingkatkan tersedia dengan persetujuan |
| Pengolahan Panas | +C cold drawn/hard, +LC soft cold drawn, +SR stress relieved, +A annealed, +N normalized; kondisi pengiriman harus dinyatakan dalam pesanan pembelian |
Karakteristik Utama
- Kontrol OD, ID, dan keseragaman dinding
Toleransi diameter dapat dikontrol dari ±0,08 mm pada ukuran presisi yang lebih kecil hingga ±0,80 mm pada ukuran yang lebih besar yang disukai EN. Toleransi ketebalan dinding biasanya ±7,5% atau ±0,10 mm, mana yang lebih besar.Ketika kedua OD dan ID ditentukan, kontrol eksentrisitas dapat diterapkan untuk meningkatkan konsentrisitas. - Kejujuran stabil untuk pemesinan dan perakitan
Untuk tabung di atas 15 mm OD dan lebih panjang dari 1000 mm, kelenturan dapat dikontrol hingga 0,0015L untuk kekuatan output hingga 500 MPa,dengan penyimpangan maksimum 3 mm pada panjang 1 m, kecuali jika keselarasan yang lebih ketat disepakati. - Keruwetan permukaan yang ditentukan
Permukaan OD dan ID halus setelah menggambar dingin, dengan kasaritas referensi EN 10305-2 Ra ≤ 4 μm. Nilai kasaritas yang lebih rendah dapat ditentukan ketika tabung digunakan untuk geser, teleskopik,penguncian, atau komponen yang tepat. - Tingkat kekuatan mekanik yang dapat dipilih
Dalam kondisi normal, kelas EN 10305-2 mencakup kekuatan tarik dari 270-410 MPa untuk E155 hingga 490-630 MPa untuk E355. Dalam kondisi yang tidak tertekan, E355 dapat mencapai minimum Rm 590 MPa, ReH 435 MPa,dan elongasi 10%. - Verifikasi kualitas jahitan las
Untuk penggunaan kritis, NDT dapat ditentukan untuk ketidaksempurnaan longitudinal atau kekakuan kebocoran.atau metode ultrasonik dapat digunakan tergantung pada standar yang dipilih dan tingkat penerimaan. - Persiapan akhir yang praktis
Tabung-tabung dilengkapi dengan ujung-ujung yang dipotong persegi bebas dari burr yang berbahaya.
Manfaat Kita
| Perhatian Profesional | Bagaimana Kita Mengatasinya |
|---|---|
| Apakah tabung akan mempertahankan akurasi ID setelah pemesinan atau pemasangan pers? | Kami merekomendasikan menentukan OD + ID bukan OD + dinding hanya untuk bagian-bagian yang tepat. eksentrisitas, ovalasi, dan variasi dinding dapat diperiksa selama produksi,dan toleransi yang lebih rendah dapat disepakati sebelum produksi massal. |
| Apakah jahitan las akan bertahan dari ekspansi, lenturan, atau beban mekanis? | Untuk komponen kritis, kami dapat menerapkan kontrol kualitas area las melalui NDT, perataan, drift-expanding, atau uji validasi khusus pelanggan.Kondisi pengiriman harus dipilih sesuai dengan apakah tabung membutuhkan pembentukan, mesin, atau kekuatan yang lebih tinggi. |
| Apakah bahan yang disediakan sesuai dengan gambar dan sertifikat? | Tabung dapat dipesan berdasarkan standar, kelas, dimensi, perawatan panas, dan jenis dokumen inspeksi.catatan dimensi, kondisi permukaan, dan identifikasi batch. |
Standar yang berlaku
| Sistem Standar | Standar yang relevan | Ringkasan Jangkauan |
|---|---|---|
| ASTM | ASTM A513/A513M Tipe 5 | Tabung mekanik karbon dan baja paduan yang dilas dengan resistensi listrik; Tipe 5 mengacu pada tabung yang ditarik di atas mandrel |
| SAE | SAE J525 | Pipa baja rendah karbon yang dilas dan ditarik dingin untuk saluran tekanan yang membutuhkan lenturan, pembakaran, pembentukan dan pemadaman |
| Keterangan: | EN 10305-2 | Tabung baja presisi tersusun dingin yang dilas, biasanya untuk penggunaan otomotif, furnitur dan teknik umum |
| GOST | GOST 10707 | Pipa las listrik terdeformasi dingin dari baja karbon tidak tercampur |
| JIS | JIS G 3445 | Tabung baja karbon untuk struktur mesin |
| GB | GB/T 24187 | Tabung baja las tunggal presisi yang ditarik dingin |
| GB | GB/T 13793 | Pipa baja longitudinal yang dilas dengan resistensi listrik |
Bidang Aplikasi
Tabung silinder amorf otomotif-- digunakan di mana tabung harus memberikan ID terkontrol, kelenturan yang stabil, kondisi permukaan yang baik, dan kinerja mekanik yang dapat diprediksi untuk gerakan piston dan keandalan perakitan.
Komposisi Kimia
| Kelas | Baja No. | C Max | Si Max | Mn Max | P Max | S Max | Total Min |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Sifat Mekanis
| Kelas | Baja No. | +SR Rm Min MPa | +SR ReH Min MPa | +SR A Min % | +N Rm MPa | +N ReH Min MPa | + N A Min % |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410-550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490-630 | 355 | 22 |

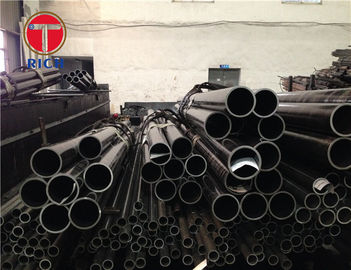

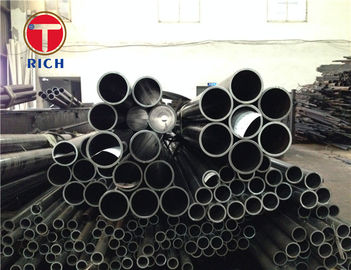

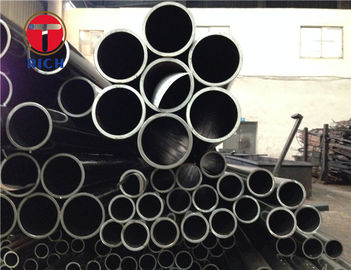

Gambar produk
Pertanyaan yang Sering Diajukan
T: Apakah Anda perusahaan dagang atau produsen?
A: Produsen, juga dapat melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok, tergantung jumlahnya.
T: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?
A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran ≤ 2000USD, 100% di muka. Pembayaran ≥ 2000USD, 30% T / T di muka, saldo sebelum pengiriman. Jika Anda memiliki pertanyaan lain, silakan hubungi saya.
