Bahan: | Baja karbon Baja tahan karat Baja Paduan | Jenis: | Tabung G Fin Tertanam |
---|---|---|---|
Mesin yang berlaku: | Radiator penukar panas | Bahan sirip: | Al |
Panjangnya: | Sebagai permintaan pelanggan | Rancangan: | Iya |
Cahaya Tinggi: | Tabung sirip tertanam 16mo3,tabung sirip tertanam sa179,penukar panas pipa bersirip 304 |

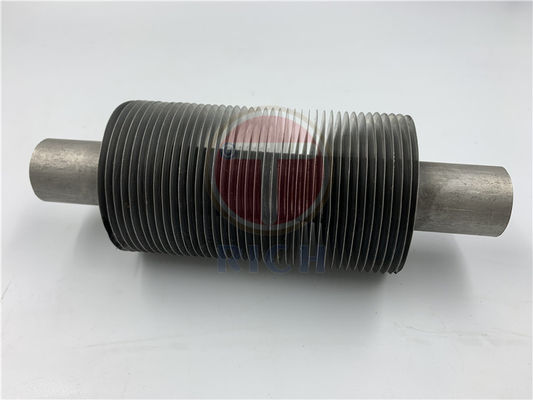

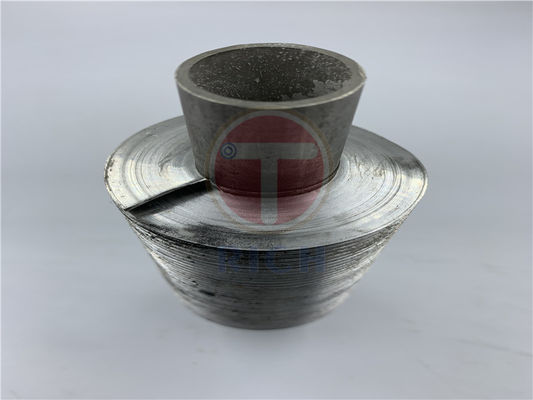

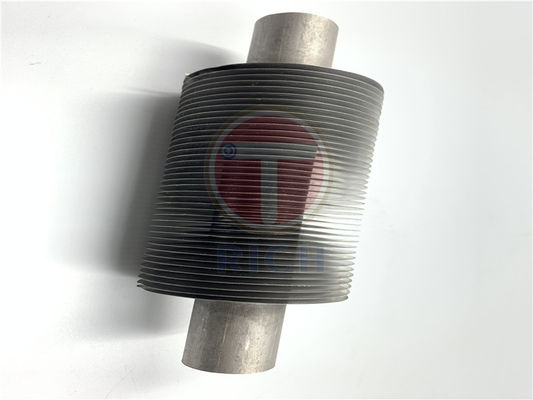

304 316 16Mo3 Baja Karbon Baja Paduan Tertanam G Fin Tabung Fin Dan Tabung Penukar Panas Dx Fintubes Untuk Penukar Panas
Tabung bersirip digunakan dalam aplikasi yang melibatkan transfer panas dari fluida panas ke fluida yang lebih dingin melalui dinding tabung.Laju perpindahan panas tersebut dapat terjadi tergantung pada tiga faktor: (1) perbedaan suhu antara dua fluida;(2) koefisien perpindahan panas antara masing-masing cairan dan dinding tabung;dan (3) luas permukaan yang terkena setiap fluida.Dalam kasus tabung telanjang (tidak bersirip), di mana luas permukaan luar tidak jauh lebih besar daripada luas permukaan dalam, fluida dengan koefisien perpindahan panas terendah akan menentukan laju perpindahan panas keseluruhan.Ketika koefisien perpindahan panas fluida di dalam tabung beberapa kali lebih besar daripada fluida di luar tabung (misalnya uap di dalam dan minyak di luar), laju perpindahan panas keseluruhan dapat sangat ditingkatkan dengan meningkatkan permukaan luar tabung.Dalam istilah matematika, produk koefisien perpindahan panas untuk fluida luar dikalikan dengan luas permukaan luar dibuat agar lebih sesuai dengan produk koefisien perpindahan panas fluida di dalam dikalikan dengan luas permukaan dalam.
Bahan tabung dasar: SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG Fin
Bahan:CS;FPM67sirip X 1,5 mm THK x 75 mm L x 160 mm H
Proses Manufaktur: Ini mengadopsi teknologi spiral pengelasan frekuensi tinggi, teknologi paten nasional dengan catu daya frekuensi tinggi sebagai sumber panas untuk memanaskan strip baja, pipa baja pada saat yang sama, dilas bersama Bahan: Baja, Baja Karbon, dll. Tabung telanjang OD: Jarak Sirip 25-63mm: Tinggi Sirip 8-30mm: <200mm Tebal Sirip: 1,5-3.5mm
Nama | Tabung dasar (OD) mm |
Nada Sirip (mm) |
panjang (M) |
|||
min | Maks | min | Maks | min | Maks | |
Tabung sirip aluminium ekstrusi | 12,7 | 51 | 2.1 | 10 | 0,5 | 20 |
Tabung sirip aluminium L / LL / KL | 19 | 51 | 2.1 | 3.2 | 0,5 | 15 |
Tabung sirip aluminium tertanam | 19 | 42 | 2.3 | 3.2 | 0,5 | 15 |
Tabung sirip rendah | 12,7 | 32 | 0.8 | 2 | 0,5 | 20 |
Tabung sirip spiral | 12,7 | 70 | 0,5 | 20 | ||
Tabung sirip spiral ERW HF | 16 | 219 | 3 | 25 | 0,5 | 28 |
Tabung sirip bergerigi spiral HF ERW | 16 | 219 | 3 | 25 | 0,5 | 28 |
Lebar bergerigi (mm) 10 menit~26 maks |
Kedalaman bergerigi (mm) 4 menit~16 maks |
|||||
Tabung bertabur ERW | 89 | 200 | 16 | 50 | 2 | 15 |
Tabung sirip DC ERW H / HH | 25 | 51 | 9 | 25 | 1 | 15 |
Sirip H/HH | Panjang (mm) 60 menit-150 maks |
Ketebalan (mm) 1,5 menit~4 maks |
Lebar (mm) 30 menit~50 maks |
Aplikasi
Contoh umum aplikasi di mana tabung bersirip digunakan meliputi:
Berbagai macam economizer dan unit pemulihan panas limbah untuk memanfaatkan panas dari gas buang boiler, gas buang turbin gas, insinerator, dll.
Unit dehidrasi glikol
Pemanas berbahan bakar, seperti alat penguap LNG, pemanas awal udara, pemanas oli, dll.
Pemanas tangki aspal
Pendingin udara, seperti air jaket kompresor dan pendingin oli pelumas
Tempat pengeringan kayu, dan aplikasi serupa
Kandang ternak dan pemanas rumah kaca
