Bahan tabung berbasis:: | ASTM A213 304 316 | Standar: | ASTM |
---|---|---|---|
sirip: | Al | Aplikasi: | Penukar panas |
Paduan Atau Tidak: | Non-Paduan | Sekunder Atau Tidak: | Non-sekunder |
Cahaya Tinggi: | astm a213 tabung stainless steel bersirip,304 tabung stainless steel bersirip,316 tabung stainless steel bersirip |

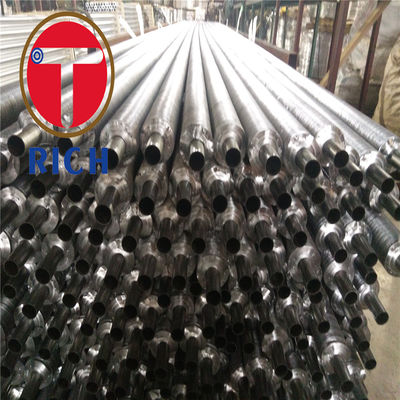

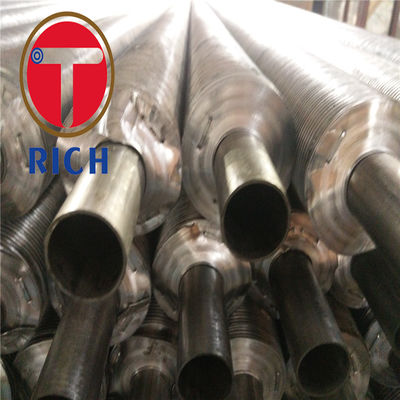

ASTM A213 304 316 Konektor Tabung Sirip Tabung Sirip Pendingin Udara Pipa Bersirip Penukar Panas Bersirip Pipa Stainless Steel
Tabung bersirip digunakan dalam aplikasi yang melibatkan transfer panas dari fluida panas ke fluida yang lebih dingin melalui dinding tabung.Laju perpindahan panas tersebut dapat terjadi tergantung pada tiga faktor: (1) perbedaan suhu antara dua fluida;(2) koefisien perpindahan panas antara masing-masing cairan dan dinding tabung;dan (3) luas permukaan yang terkena setiap fluida.Dalam kasus tabung telanjang (tidak bersirip), di mana luas permukaan luar tidak jauh lebih besar daripada luas permukaan dalam, fluida dengan koefisien perpindahan panas terendah akan menentukan laju perpindahan panas keseluruhan.Ketika koefisien perpindahan panas fluida di dalam tabung beberapa kali lebih besar daripada fluida di luar tabung (misalnya uap di dalam dan minyak di luar), laju perpindahan panas keseluruhan dapat sangat ditingkatkan dengan meningkatkan permukaan luar tabung.Dalam istilah matematika, produk koefisien perpindahan panas untuk fluida luar dikalikan dengan luas permukaan luar dibuat agar lebih cocok dengan produk koefisien perpindahan panas fluida di dalam dikalikan dengan luas permukaan bagian dalam.
Bahan tabung dasar:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
Bahan sirip:CS;FPM67sirip X 1,5 mm THK x 75 mm L x 160 mm H
Proses Manufaktur:
Ini mengadopsi teknologi spiral pengelasan frekuensi tinggi, teknologi paten nasional dengan catu daya frekuensi tinggi sebagai sumber panas untuk memanaskan strip baja, pipa baja pada saat yang sama, dilas bersama
Bahan:Baja, Baja Karbon, dll.
OD tabung telanjang:Jarak Sirip 25-63mm: Tinggi Sirip 8-30mm: <200mm Tebal Sirip: 1,5-3.5mm
Nama | tabung dasar (OD) mm |
Nada Sirip (mm) |
panjang (m) |
|||
min | Maks | min | Maks | min | Maks | |
Tabung sirip aluminium ekstrusi | 12,7 | 51 | 2.1 | 10 | 0,5 | 20 |
Tabung sirip aluminium L / LL / KL | 19 | 51 | 2.1 | 3.2 | 0,5 | 15 |
Tabung sirip aluminium tertanam | 19 | 42 | 2.3 | 3.2 | 0,5 | 15 |
Tabung sirip rendah | 12,7 | 32 | 0.8 | 2 | 0,5 | 20 |
Tabung sirip spiral | 12,7 | 70 | 0,5 | 20 | ||
Tabung sirip spiral ERW HF | 16 | 219 | 3 | 25 | 0,5 | 28 |
Tabung sirip bergerigi spiral HF ERW | 16 | 219 | 3 | 25 | 0,5 | 28 |
Lebar bergerigi (mm) 10 menit~26 maks |
Kedalaman bergerigi (mm) 4 menit~16 maks |
|||||
Tabung bertabur ERW | 89 | 200 | 16 | 50 | 2 | 15 |
Tabung sirip DC ERW H / HH | 25 | 51 | 9 | 25 | 1 | 15 |
Sirip H/HH | Panjang (mm) 60 menit-150 maks |
Ketebalan (mm) 1,5 menit~4 maks |
Lebar (mm) 30 menit~50 maks |
Aplikasi
Contoh umum aplikasi di mana tabung bersirip digunakan meliputi:
