Bahan: | E235 E355 St37.2 | standar: | ISO 8535 |
---|---|---|---|
Panjangnya: | Panjang acak | AKHIR: | Polos atau Talang |
Sertifikat: | EN10304.3.1 | Penggunaan: | Injeksi Bahan Bakar Tekanan Tinggi |
Cahaya Tinggi: | diasah silinder hidrolik tabung,diasah hidrolik tabung silinder |

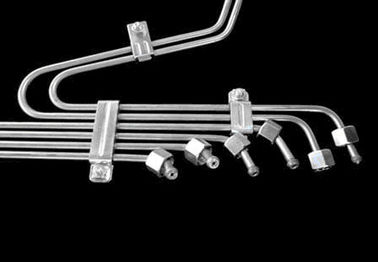

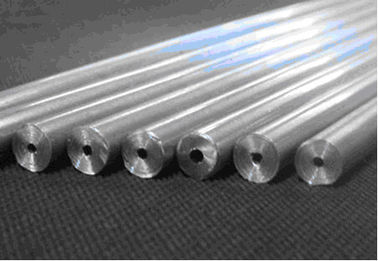

Tabung Silinder Hidrolik Minyak Tekanan Tinggi ISO8535 Untuk Injeksi Bahan Bakar
ketebalan dinding 1-12.5mm
Diameter4-30mm
Panjang 5-6m Atas permintaan

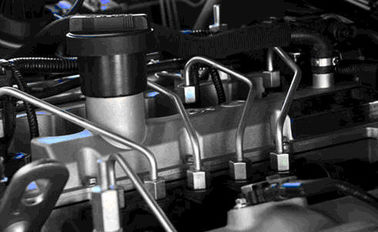

Aplikasi:Mesin diesel (pengapian kompresi)
menghasilkan metode: harus dibuat dari baja berkualitas murni atau baja setara yang dihasilkan melalui proses pembuatan baja yang memastikan struktur yang sangat homogen.
Pengurangan akhir tabung harus diikuti dengan perawatan untuk mencapai sifat mekanik yang ditentukan.Mohon saran.
Ciri:Presisi, Finishing halus, Kebersihan, Sifat mekanik yang tinggi.
Kondisi pengiriman: NBK/GBK.
Kondisi permukaan luar
0: Tidak
1: Permukaan luar seperti yang diproses, tanpa finishing tambahan.Tabung yang dianil atau dinormalisasi dalam suasana terkendali dapat berubah warna, tetapi harus bebas dari kerak lepas.
2. Seng dilapisi dengan ketebalan lapisan pelapis minimal 8μm dan kromatasi tambahan yang tidak berwarnasebuah
3. Seng dilapisi dengan ketebalan lapisan pelapis minimal 8μm dan kromat kuning tambahan
4 ,5,6,7,8 Dicadangkan untuk aplikasi lebih lanjut
9 Sebagaimana ditentukan tunduk pada kesepakatan
A: Mengkromatisasi seperti yang dijelaskan dalam ISO2080 dan ISO4520
Karakteristik:
Peralatan mekanis
Kode |
Kekuatan tarik Rm N/mm2min |
Kekuatan bukti Rp0.2 N/mm2min |
Pemanjangan SEBUAH5 % |
Kekerasan HV Maks |
1 |
310 |
205 |
30 |
115 |
2 |
360 |
220 |
23 |
150 |
3 |
490 |
335 |
22 |
194 |
4 |
600 |
430 |
15 |
280 |
Catatan: Sifat mekanik berlaku ketika tabung diuji sesuai dengan ISO6507-1 dan ISO6892-1 |
Toleransi adalah
Diameter dalam, d
d≤4mm:±0,05mm untuk mesin kelas2 (untuk mesin diesel (pengapian kompresi))
±0,025mm untuk kelas 1 (untuk pengujian pompa injeksi bahan bakar)
d>4mm: ±0,10mm
Diameter luar, D
D<8mm: ± 0,06mm
D≥8mm: ±0,10mm
Untuk Kelas 1 dan Kelas2 Silakan lihat penjelasan di atas.
Nilai maksimum konsentrisitas diameter luar tabung relatif terhadap diameter dalam harus sebanding dengan ketebalan dinding, seperti yang ditunjukkan pada Gambar 1.
Acuan normatif: ISO404 Produk baja dan baja—Persyaratan pengiriman teknis umum.
ISO6507-1 Bahan logam—Uji kekerasan Vickers—Bagian1: Metode pengujian
ISO6892-1 Bahan logam—Pengujian tarik—Bagian1:Metode pengujian pada suhu kamar
Mesin diesel ISO12345—Penilaian kebersihan peralatan injeksi bahan bakar
