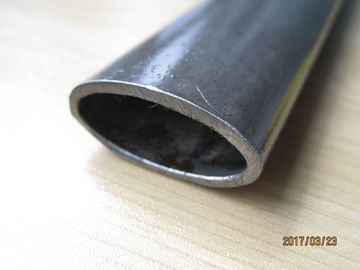

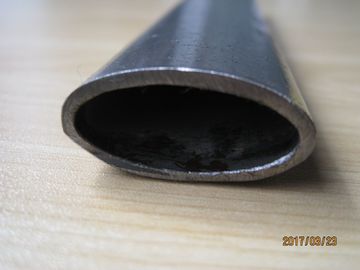

Pipa Baja Seamless ASTM A53 Grade B ST52 dan Pipa Baja Oval dengan Dimensi Luar Utama 10-420 mm

ASTM A53 dan DIN 1629 ST35-ST52 tabung baja oval tanpa jahitan adalah bagian berongga dari baja karbon yang diproduksi dengan produksi tabung tanpa jahitan diikuti dengan penggambaran dingin yang terkontrol, penggambaran dingin,atau pembentukan profil presisiMereka cocok untuk komponen yang membutuhkan tinggi profil yang lebih rendah, kekakuan arah yang lebih tinggi, permukaan yang halus, dan penggunaan ruang instalasi yang lebih efisien daripada tabung bulat konvensional.

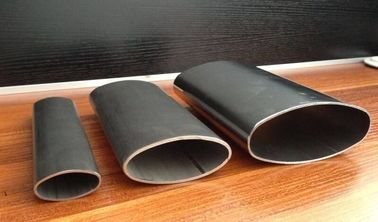

Profil oval, elips, dan oval sisi datar dapat diproduksi sesuai dengan gambar pelanggan.tegak lurus, dan simetri cross-sectional harus ditentukan secara terpisah dalam pesanan pembelian.

Aksi utama, sumbu kecil, ketebalan dinding, radius profil, dan simetri bagian diperiksa secara independen..

Untuk perakitan presisi, gambar pembelian yang direkomendasikan harus mencakup: Dimensi luar utama × dimensi luar kecil × ketebalan dinding × panjang.Gambar juga harus menentukan penyimpangan sumbu utama yang diizinkan, penyimpangan sumbu kecil, tikungan, lurus, dan radius sudut atau transisi.

Sebuah tabung oval memiliki momen area kedua yang berbeda di sekitar sumbu utama dan kecilnya.Hal ini memungkinkan desainer untuk mengorientasikan tabung sehingga kekakuan yang lebih besar diperoleh dalam arah beban utama tanpa meningkatkan tingginya profil keseluruhan.

Kekakuan akhir tergantung pada geometri bagian lengkap dan harus diverifikasi dari gambar yang disetujui daripada diperkirakan dari diameter tabung bulat nominal.

Menggambar dingin atau membentuk profil terkontrol dapat menghasilkan permukaan eksternal yang seragam yang cocok untuk melukis, lapisan bubuk, plating, pengelasan, dan pemesinan berikutnya.Keruwetan permukaan dan tanda longitudinal yang diizinkan harus disepakati sebelum produksi ketika tabung digunakan sebagai komponen yang terbuka.

Perangkat profil, rasio pengurangan, pelumasan, dan urutan pengolahan panas dikendalikan untuk mengurangi penipisan dinding yang berlebihan di ujung sumbu utama.Ketebalan dinding harus diukur di beberapa posisi di sekitar bagian silang daripada hanya di satu titik.

Pengolahan panas dapat dipilih sesuai dengan keseimbangan yang diperlukan antara kekuatan, elongasi, kekerasan, weldability, dan kinerja membentuk.Standarisasi ST35 atau ST45 umumnya dipilih untuk komponen yang membutuhkan pembentukan dan las yang baik, sedangkan ST52 dipilih ketika kekuatan struktural yang lebih tinggi diperlukan.

Pembeli profesional sering menemukan bahwa pemasok hanya mengutip "diameter luar" untuk tabung yang tidak bulat.

Setiap profil kustom dapat dikendalikan dengan menggunakan gambar yang disetujui yang mengidentifikasi:

Metode pemeriksaan ini mengurangi gangguan perakitan dan ketidakcocokan yang konsisten antara batch produksi.

ASTM A53 menentukan pipa baja hitam atau galvanis yang dilas dan tanpa jahitan dan terutama didasarkan pada dimensi pipa bulat.Tidak satu pun standar sendiri mendefinisikan semua persyaratan dimensi untuk bagian oval yang terbentuk dingin.

Untuk alasan ini, pesanan dapat dikelola melalui dua persyaratan terkoordinasi: sifat material dan mekanik sesuai dengan standar material yang dipilih, dan geometri oval akhir, toleransi,tegak lurus, tikungan, kondisi permukaan, dan panjang sesuai dengan gambar yang disetujui atau standar tabung presisi yang disepakati.

Hal ini mencegah klaim yang salah bahwa bagian oval khusus gambar secara otomatis memenuhi setiap ketentuan dimensi standar pipa bulat.

Pengujian dapat dipilih sesuai dengan proses manufaktur yang dimaksudkan dan kondisi layanan.

• Untuk perakitan yang dilas, komposisi kimia, sifat tarik, keseragaman, dan kebersihan permukaan menjadi prioritas
• Untuk bagian melengkung, elongasi, kekerasan, penipisan dinding, dan distorsi bagian diperiksa
• Untuk bagian struktural yang terkait dengan keselamatan, pengujian tegangan, pengujian perataan, pengujian ultrasonik atau eddy current, laporan dimensi dan angka panas yang dapat dilacak dapat disediakan

Rencana inspeksi ini menghindari pengujian yang tidak perlu sambil memastikan bahwa karakteristik kritis komponen jadi diverifikasi.

Tabung baja ST52 oval tanpa jahitan dapat digunakan untuk membuat handrail pelindung kabin traktor. Bagian oval memberikan permukaan pegangan yang nyaman, mengurangi proyeksi dari struktur kabin,dan peningkatan ketahanan lentur ketika sumbu utama diorientasikan ke arah beban utama.

Untuk produk ini, gambar pembelian harus menentukan profil tabung, radius lentur, panjang lurus antara lentur, perataan yang diizinkan setelah lentur, posisi sendi las, sistem pelapis,dan dimensi perlengkapan akhirTabung juga harus diuji untuk retakan dan terlalu tipis dinding setelah membengkok.
