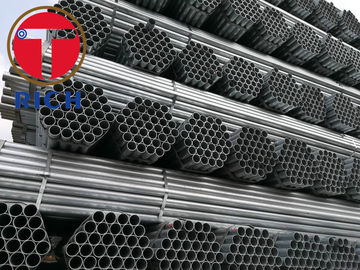

BS 1387 Standar Q195 SS400 Pipa Baja Galvanis Las Bentuk Bulat untuk Aplikasi Struktural
Rincian produk
pipa baja dilas
,pengelasan pipa baja
Tabung baja galvanis las BS 1387 adalah tabung baja karbon melingkar yang dimaksudkan untuk serat, las, dan layanan struktural umum.atau ujung-ujung berujung dan soket dan dengan permukaan dilapisi seng atau hitam.
Untuk pengadaan yang akurat secara teknis, spesifikasi tabung dan kelas bahan baku harus dinyatakan secara terpisah.BS 1387 mendefinisikan persyaratan tabung jadi, sementara Q195 dan SS400 adalah sebutan bahan dasar di bawah GB/T 700 dan JIS G 3101 masing-masing.Mereka tidak harus secara otomatis diperlakukan sebagai kelas BS 1387 tanpa mengkonfirmasi dimensi, mekanik, lapisan, threading, dan tes sesuai tabung jadi.
| Parameter | Spesifikasi yang tersedia |
|---|---|
| Jenis produk | Tabung bulat baja karbon yang dilas dengan resistensi listrik |
| Standar tabung | BS 1387:1985 atau BS EN 10255 |
| Standar bahan dasar | GB/T 700, kelas GB/T 1591 lama, atau JIS G 3101 |
| Kelas umum | Q195, Q215A, Q235B, warisan Q345B, SS400 |
| Bentuk | Bulat |
| Diameter luar | 21.3-323.9 mm untuk pasokan struktural komersial |
| Rentang OD standar BS EN 10255 | 10.2-165.1 mm |
| Ukuran pipa nominal | Sekitar 1/2-12 in untuk pasokan komersial; rentang standar-sesuai harus dikonfirmasi terhadap spesifikasi yang dipilih |
| Ketebalan dinding | 0.8-12.0 mm tersedia secara komersial |
| Seri standar BS 1387/EN 10255 | Ringan, sedang, dan berat, tergantung pada edisi yang ditentukan |
| Panjang | 1-12 m; 5,8 m, 6,0 m, 6,4 m, dan 12 m biasanya ditentukan |
| Toleransi OD | Menurut standar dan ukuran tabung yang dipesan |
| Toleransi ketebalan dinding | Biasanya ± 10% untuk tabung seri menengah yang dilas EN 10255; tabel standar yang berlaku mengatur |
| Kejujuran | Disetujui sesuai dengan aplikasi; target komersial ≤2 mm/m jika dipesan secara khusus |
| Kondisi permukaan | Hitam, pra-galvanisasi, galvanisasi panas setelah pengelasan, dicelupkan minyak, dicat, atau dilapisi bubuk |
| Lapisan seng | Lapisan pra-galvanis dengan massa atau penutup panas setelah pembuatan sesuai dengan spesifikasi pembelian |
| Kondisi akhir | Pakaian yang terbuat dari kain atau dari bahan lain |
| Pengolahan panas | Seperti yang dilas kecuali normalisasi, mengurangi tegangan, atau kondisi lain yang ditentukan |
| Jenis las | ERW frekuensi tinggi longitudinal |
| Dokumen inspeksi | EN 10204 Tipe 2.2 atau 3.1 jika diminta |
| Pilihan pengujian | Tekanan, perataan, lentur, kedapatan kebocoran, arus eddy, hidrostatik, massa pelapis, ketebalan pelapis dan pemeriksaan benang |
| Jalur pelapis | Deskripsi teknis | Penghargaan Pengadaan |
|---|---|---|
| Tabung pra-galvanis | Dibuat dari pita baja galvanis terus menerus; pita dibentuk dan dilas secara longitudinal | Daerah las eksternal mungkin memerlukan perbaikan yang kaya seng karena las merusak lapisan asli secara lokal |
| Galvanis panas setelah pengelasan | Tabung hitam yang selesai direndam dalam seng cair setelah membentuk dan pengelasan | Seng menutupi tubuh tabung, zona las, dan biasanya ujung tabung lebih seragam |
| Tabung galvanis listrik | Zinc disimpan secara elektrolitik | Biasanya lebih tipis daripada pelapis panas konvensional dan dimaksudkan untuk paparan relatif ringan |
| Pengelasan las yang kaya seng | Cat seng lokal, semprotan seng, atau metallizing diterapkan pada area las | Metode perbaikan dan kinerja minimal pelapis harus disepakati sebelum produksi |
Proses ERW longitudinal memungkinkan diameter luar yang stabil, ketebalan dinding, dan kebulatan untuk threading, roll forming, bending, welding, dan perakitan mekanis.Toleransi dimensi harus dipilih dari standar pipa yang dipesan daripada dari standar bahan baku.
BS 1387 secara tradisional mengklasifikasikan tabung menjadi seri ringan, menengah, dan berat.Mengganti tabung struktural umum dengan diameter nominal yang sama tidak cukup kecuali diameter luar yang sebenarnya, ketebalan dinding, kompatibilitas threading, dan persyaratan tes tekanan atau kebocoran diverifikasi.
Lapisan seng memberikan perlindungan korban untuk substrat baja. daya tahan lapisan tergantung pada massa seng, continuity lapisan, kategori paparan, kondensasi, kontaminasi klorida,perlindungan tepi, dan kerusakan selama lentur atau pemasangan.
Tabung dapat disalurkan dengan ujung rata, berujung, atau berujung dan soket. benang, persiapan akhir, kondisi pelapis, dan weldability harus ditentukan pada tahap pesanan.Permukaan galvanis harus disiapkan secara lokal sebelum pengelasan, dan uap las harus dikendalikan dengan menggunakan prosedur ventilasi industri yang tepat.
Q195 menawarkan formabilitas yang relatif tinggi dan cocok untuk pembuatan tugas ringan. Q235B memberikan tingkat kekuatan yang lebih tinggi untuk struktur las umum.SS400 adalah kelas struktural JIS dengan kekuatan yield minimum 245 MPa untuk ketebalan hingga 16 mmLegacy Q345B memberikan kekuatan yang lebih tinggi, tetapi pengadaan GB / T 1591 saat ini biasanya harus mengevaluasi kelas seri Q355 alih-alih mengasumsikan bahwa Q345B tetap menjadi sebutan saat ini.
Masalah pengadaan yang sering terjadi adalah memesan "pipa BS 1387 Q195 SS400" tanpa menentukan persyaratan mana yang mengatur tabung jadi.
Kami memisahkan spesifikasi pembelian menjadi:
- Standar tabung selesai
- Berkualitas baja biasa
- Seri dimensi
- Jalur produksi
- Jalur pelapis dan massa pelapis
- Persiapan akhir
- Tingkat inspeksi dan pengujian
Hal ini mencegah bahan baku Q195 atau SS400 disajikan secara salah sebagai bukti otomatis kepatuhan BS 1387.SS400 adalah sebutan baja struktural umum di bawah JIS G 3101 daripada kelas pipa khusus BS 1387.
Pembeli sering menerima penawaran yang hanya menyatakan "digalvanisasi", tanpa mengidentifikasi apakah bahan tersebut sudah digalvanisasi atau digalvanisasi setelah pengelasan.
Kami mendefinisikan:
- Jalur galvanisasi
- Massa atau ketebalan minimum seng
- Metode perbaikan jahitan las
- Persyaratan pelapis internal dan eksternal
- Persyaratan perbaikan ujung potong
- Uji adhesi lapisan
- Metode pengukuran ketebalan lapisan
Hal ini memungkinkan pembeli untuk mengevaluasi tabung sesuai dengan atmosfer yang sebenarnya, kondensasi dalam ruangan, atau lingkungan pembuatan daripada mengandalkan akhir galvanis yang tidak ditentukan.
Ukuran pipa nominal tidak secara langsung mewakili diameter luar yang diukur. tabung berujung nominal 1 inci, misalnya, bukan tabung dengan diameter luar yang sebenarnya 25,4 mm.
Sebelum produksi, kami dapat mengkonfirmasi:
- Diameter luar yang sebenarnya
- Ketebalan dinding dan seri
- Ukuran benang dan standar benang
- Kompatibilitas soket
- Toleransi panjang
- Persegi panjang ujung
- Ovalitas
- Kejujuran
- Massa per meter
Hal ini mengurangi ketidakcocokan benang, kebocoran kopling, gangguan perlengkapan, dan pekerjaan ulang instalasi.ISO 65 juga memperlakukan tabung threading baja karbon melalui seri dimensi yang ditentukan daripada dimensi nominal-inci saja.
| Sistem standar | Standar yang relevan | Ruang lingkup |
|---|---|---|
| Inggris | BS 1387:1985 | Spesifikasi lama untuk tabung baja berselubung, soket, ujung rata, las, atau yang dapat ditarik |
| Eropa / Inggris | BS EN 10255 | Penggantian saat ini untuk BS 1387; tabung baja tahan karat yang cocok untuk pengelasan dan threading |
| Internasional | ISO 65 | Tabung baja karbon yang cocok untuk threading menurut ISO 7-1 |
| Cina | GB/T 3091 | Pipa baja las untuk pengiriman cairan bertekanan rendah |
| Bahan Cina | GB/T 700 | Baja struktural karbon termasuk Q195, Q215 dan Q235 |
| Bahan kekuatan tinggi Cina | GB/T 1591 | Baja struktural paduan rendah kekuatan tinggi; edisi saat ini menggunakan sebutan seri Q355 daripada Q345 lama |
| Bahan Jepang | JIS G 3101 | Baja bergelombang untuk struktur umum, termasuk SS400 |
| Tabung Jepang | JIS G 3444 | Tabung baja karbon untuk tujuan struktural umum |
| Rusia/Eurasia | GOST 3262 | Pipa air dan gas baja |
| ASTM | ASTM A53/A53M | Pipa baja las dan tanpa jahitan hitam dan galvanis panas |
| Penggalvanisasi | EN ISO 1461 | Lapisan galvanis panas pada barang-barang besi dan baja yang diproduksi |
Tabung ini dapat digunakan untuk memproduksibusur atap rumah kaca komersial.
Untuk aplikasi ini, pembeli harus menentukan diameter luar, ketebalan dinding, jalur lapisan seng, jari-jari lentur, ovalasi setelah lentur, orientasi jahitan las, kekuatan yield minimum,dan metode perbaikan lokal untuk area yang dibor atau dipotongTabung Q195 pra-galvanis cocok untuk lengkungan yang dibentuk ringan ketika desain struktural mengizinkannya, sementara kelas kekuatan yang lebih tinggi dapat dipilih untuk rentang yang lebih lama atau beban angin dan salju yang meningkat.
Dimensi tabung akhir dan kualitas struktur harus diverifikasi oleh desainer rumah kaca.
Nilai-nilai berikut adalah batas maksimum analisis panas yang khas dari standar bahan referensi.dan pesanan edisi standar harus dinyatakan pada pesanan pembelian.
| Kelas | Standar | C, maksimal % | Ya, maksimal % | Mn, maksimal % | P, maksimal % | S, maksimal % | Elemen tambahan |
|---|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 | Persyaratan kualitas dan deoksidasi berlaku |
| Q215A | GB/T 700 | 0.15 | 0.35 | 0.60 | 0.045 | 0.050 | Tingkat kualitas kelas A |
| Q235B | GB/T 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 | Tingkat kualitas kelas B |
| Q345B, warisan | Penunjukan GB/T 1591 sebelumnya | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 | Nb ≤0.07, V ≤0.15, Ti ≤0.20, tergantung pada edisi |
| SS400 | JIS G 3101 | Tidak ditentukan | Tidak ditentukan | Tidak ditentukan | 0.050 | 0.050 | Karbon dan mangan dikendalikan melalui produksi dan kepatuhan sifat mekanik |
| Kelas | Standar | Kekuatan hasil minimum | Kekuatan tarik | Perpanjangan minimum | Catatan teknis |
|---|---|---|---|---|---|
| Q195 | GB/T 700 | 195 MPa | 315-430 MPa | 33% | Kemampuan membentuk yang tinggi untuk pembuatan las ringan |
| Q215A | GB/T 700 | 215 MPa | 335-450 MPa | 31% | Konstruksi umum yang dibentuk dan dilas |
| Q235B | GB/T 700 | 235 MPa | 370-500 MPa | 26% | Kelas struktural umum umum |
| Q345B, warisan | Penunjukan GB/T 1591 sebelumnya | 345 MPa | 470-630 MPa | 21% | Periksa dengan edisi yang dipesan dan ketebalan |
| SS400 | JIS G 3101 | 245 MPa | 400-510 MPa | 17% | Nilai yang ditunjukkan untuk ketebalan umum berkisar di atas 5 mm hingga 16 mm |
Item inspeksi yang direkomendasikan meliputi:
| Tahap pemeriksaan | Titik kontrol |
|---|---|
| Materi yang masuk | Nomor panas, kualitas, komposisi kimia, ketebalan strip, dan sertifikat mill |
| Membentuk | Diameter luar, bulat, keselarasan tepi, dan posisi jahitan las |
| Pengelasan | Kontinuitas las, profil manik, input panas, dan pengujian online yang tidak merusak |
| Ukuran | OD, ketebalan dinding, oval, lurus, dan panjang |
| Penggalvanisasi | Jalur pelapis, massa atau ketebalan seng, kontinuitas, adhesi dan perbaikan las |
| Pengolahan akhir | Deburring, sudut bevel, profil benang, ukuran benang, dan pas soket |
| Pengujian akhir | Pengujian tegangan, perataan, lentur, kebocoran, hidrostatik, atau eddy current sesuai pesanan |
| Dokumen | Pelacakan panas, laporan inspeksi, laporan pelapis, daftar kemasan, dan dokumen EN 10204 |
-
