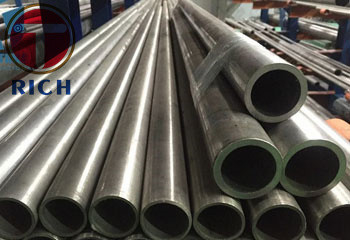

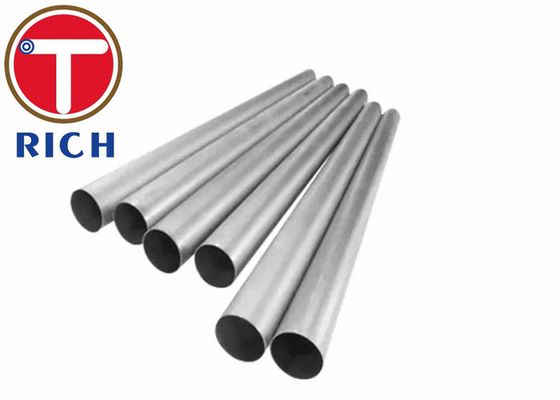

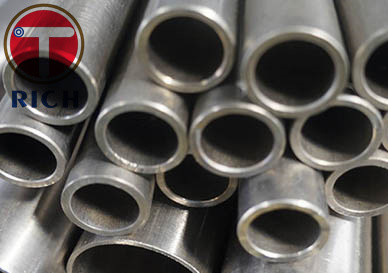

Tabung paduan nikel tanpa jahitan dengan kandungan nikel tinggi untuk penukar panas tahan korosi

ASTM B167 UNS N06600 tabung tanpa jahitan adalah tabung paduan nikel-kromium-besi yang dimaksudkan untuk layanan tahan korosi dan tahan panas.Kandungan nikel minimalnya 72% memberikan ketahanan terhadap retakan korosi tekanan ion klorida, sementara kromium 14,0-17,0% mendukung ketahanan oksidasi di lingkungan suhu tinggi.

Untuk konstruksi penukar panas, tabung dapat disediakan dalam kondisi kerja dingin dan dipanaskan dengan permukaan yang cerah dan halus yang cocok untuk perluasan tabung, lentur, pengelasan,dan perakitan menjadi bundel tabung. ASTM B167 mencakup pipa dan tabung paduan nikel tanpa jahitan, sementara toleransi dimensi dan persyaratan umum dikendalikan melalui ASTM B829.

ASTM B167 mewajibkan bahan jadi untuk menjadi seragam dalam kualitas dan kondisi, halus, komersial lurus dan bebas dari cacat berbahaya.Setiap tabung harus menjalani pengujian hidrostatik atau pengujian listrik tidak merusak kecuali ditentukan lain dalam pesanan pembelian.

UNS N06600 mengandung nikel setidaknya 72,0%.Tingkat nikel yang tinggi memberikan ketahanan yang kuat terhadap retakan korosi tekanan ion klorida dan berkontribusi pada kinerja yang dapat diandalkan di banyak lingkungan alkali dan mengurangi.

Paduan ini mengandung 14,0-17,0% kromium. Kromium membentuk film oksida pelindung yang meningkatkan ketahanan terhadap oksidasi dan banyak atmosfer suhu tinggi.

Untuk tabung yang diproses dingin dan dipanaskan dengan diameter luar 127 mm atau kurang, ASTM B167 menentukan:

• Kekuatan tarik minimum: 550 MPa
• Kekuatan output minimal 0,2%: 240 MPa
• Perpanjangan minimal: 30%

Nilai-nilai minimum ini memberikan fleksibilitas yang cukup untuk lentur, perluasan tabung dan perakitan tabung-ke-tabung.

UNS N06600 dipilih secara luas di mana ketahanan korosi dan kekuatan suhu tinggi diperlukan.Data teknis produsen menggambarkan paduan sebagai cocok untuk aplikasi yang membutuhkan ketahanan terhadap korosi dan panas, termasuk komponen tungku, peralatan pengolahan kimia dan peralatan pengolahan panas.lingkungan dan kode desain yang berlaku.

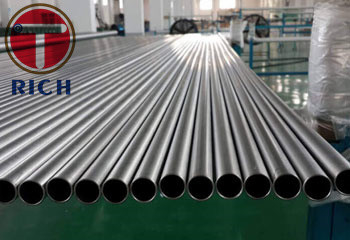

Penggilingan terang dilakukan dalam atmosfer pelindung yang terkontrol untuk membatasi oksidasi permukaan.Proses ini menghasilkan permukaan internal dan eksternal yang bersih yang mengurangi descaling tambahan dan mendukung inspeksi, pembuatan dan pengelasan.

Masalah pengadaan umum adalah apakah diameter luar tabung dan ketebalan dinding cukup konsisten untuk ekspansi lembaran tabung dan perakitan bundel.

Kontrol produksi dapat mencakup:

• Pemantauan OD dan ketebalan dinding terus menerus
• Pengujian arus pusaran sepanjang
• Pemeriksaan dimensi area akhir
• Pengukuran ovalisasi
• Pemotongan panjang tetap
• Kontrol toleransi khusus pelanggan

Laporan inspeksi dapat mengidentifikasi OD aktual, ketebalan dinding, ovalasi dan panjang daripada hanya menyatakan dimensi nominal.

Pembeli sering membutuhkan konfirmasi bahwa tabung yang dipanaskan terang bebas dari skala oksida berat, kontaminasi besi yang tertanam, residu pelumas dan cacat permukaan.

Oleh karena itu, prosedur pasokan dapat mencakup:

• Penggilingan di atmosfer terkontrol
• Pembersihan permukaan setelah dibentuk
• Pemeriksaan visual di bawah pencahayaan terkontrol
• Pemeriksaan permukaan internal
• Pengukuran kasar jika ditentukan
• Penutup ujung pelindung dan kemasan tahan kelembaban

Penggilingan cerah harus diperlakukan sebagai kondisi manufaktur yang terkendali, bukan hanya sebagai finishing kosmetik.

Penggantian paduan nikel dapat menimbulkan risiko layanan yang serius. oleh karena itu setiap batch produksi harus tetap dapat dilacak dari bahan baku hingga pengiriman akhir.

Kontrol kualitas yang tersedia meliputi:

• Pelacakan nomor panas
• Identifikasi material positif
• Analisis kimia gelas dan produk
• Pengujian mekanik
• Pengujian hidrostatik atau arus pusaran
• Sertifikasi EN 10204 3.1
• Pemeriksaan pihak ketiga
• Penandaan kelas, ukuran, jumlah panas dan standar

ASTM B167 mengharuskan pesanan untuk mengidentifikasi paduan, edisi spesifikasi, kondisi, akhir, dimensi, metode pengujian dan persyaratan sertifikasi.

Pesanan pembelian harus mengidentifikasi edisi standar yang tepat karena cakupan paduan, standar referensi dan persyaratan tambahan dapat berubah antara revisi.ASTM B167-23 termasuk UNS N06600 dan paduan nikel-kromium lainnya untuk pipa dan tabung tahan korosi dan tahan panas yang mulus.

Tabung tanpa jahitan UNS N06600 dapat dipasang sebagai tabung transfer panas di dalam penukar panas cangkang-dan-tabung yang digunakan untuk memanaskan atau mendinginkan cairan proses korosif.

Untuk aplikasi ini, persyaratan pengadaan biasanya meliputi:

• Diameter luar yang dikontrol untuk kelonggaran lubang tabung yang akurat
• Ketebalan dinding yang stabil untuk desain tekanan
• Permukaan api yang terang atau bersih
• Pengujian listrik non-destruktif sepanjang

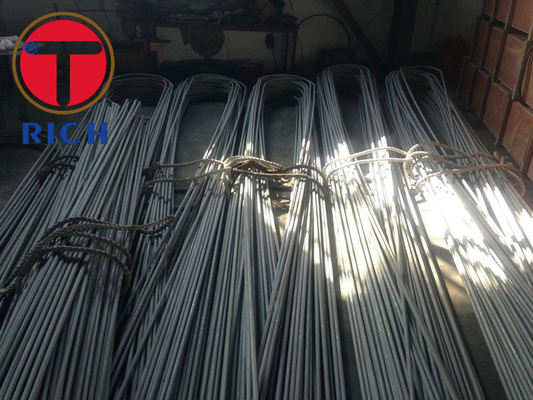

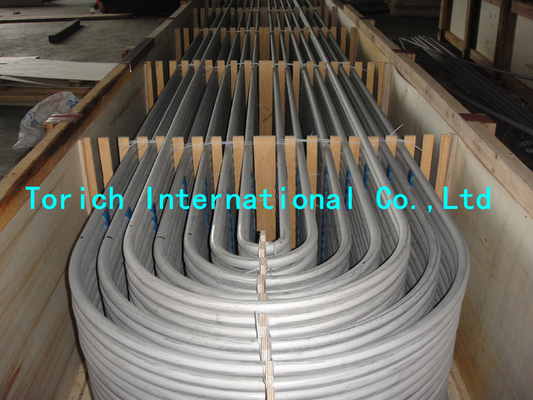

• Kemampuan lentur untuk konfigurasi tabung U
• Pelacakan nomor panas
• Kebersihan ujung tabung untuk pengelasan atau ekspansi orbital
• Pengujian hidrostatik jika ditentukan

Pemilihan bahan akhir harus mempertimbangkan komposisi cairan proses, suhu operasi, konsentrasi klorida, tekanan, kecepatan aliran dan metode pembersihan.
