ASTM B677 UNS N08904 Tabung Nikel Tanpa Sambungan yang Diolah Larutan untuk Ketahanan Korosi
Rincian produk
Pipa Stainless Steel Dilas
,tabung penukar panas

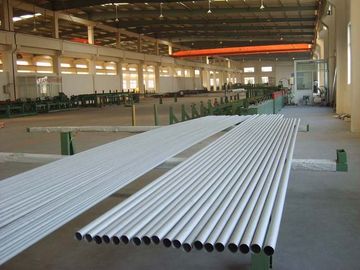

Pipa dan tabung mulus ASTM B677 dirancang untuk aplikasi layanan korosif umum di mana baja tahan karat austenitik konvensional mungkin tidak memberikan ketahanan yang memadai terhadap asam, klorida, pitting, korosi celah, atau retak akibat korosi tegangan. Produk ini diproduksi melalui proses pengerjaan dingin mulus atau penyelesaian panas dan dipasok dalam kondisi perlakuan larutan.
Catatan Pengadaan Penting: Edisi ASTM B677 yang spesifik harus dinyatakan dengan jelas pada pesanan pembelian. UNS N08904 dimasukkan dalam edisi ASTM B677 sebelumnya tetapi kemudian ditransfer ke ASTM A269 dan ASTM A312/A312M. ASTM B677-26 saat ini mencakup UNS N08034, N08354, dan N08935. Oleh karena itu, UNS N08904 atau N08925 tidak boleh dipesan hanya sebagai "ASTM B677 saat ini" tanpa mengidentifikasi edisi yang diperlukan atau spesifikasi produk saat ini yang sesuai.
| Item | Spesifikasi |
|---|---|
| Produk | Pipa dan tabung paduan tahan korosi mulus |
| Keluarga Material | Paduan tahan korosi Fe-Ni-Cr-Mo / Ni-Fe-Cr-Mo-Cu |
| Grade Utama | UNS N08904, UNS N08925 |
| Grade ASTM B677 Terkait | UNS N08926, UNS N08354, UNS N08935 |
| Proses Manufaktur | Mulus, dikerjakan dingin atau diselesaikan panas |
| Diameter Luar | Rentang komersial tipikal 6-273 mm; ukuran spesifik proyek berdasarkan kesepakatan |
| Ketebalan Dinding | Rentang komersial tipikal 0,5-30 mm; dinding lebih tebal tersedia berdasarkan kesepakatan |
| Panjang | 1-12 m; panjang tetap, panjang acak, atau panjang potong khusus |
| Toleransi Dimensi | Sesuai dengan persyaratan ASTM B829 yang berlaku kecuali ditentukan lain |
| Kelurusan | Secara komersial lurus; persyaratan kelurusan yang lebih ketat dapat ditentukan |
| Kondisi Permukaan | Asam, terdeskal, anil cerah, dipoles, atau sesuai spesifikasi |
| Perlakuan Panas | Perlakuan larutan diikuti dengan pendinginan air atau pendinginan cepat |
| Akhir Ujung | Potongan polos dan dibor; ujung miring tersedia jika ditentukan |
| Inspeksi | Inspeksi visual dan dimensi ditambah NDT yang ditentukan |
| Pengujian | Uji tarik, analisis kimia, uji hidrostatik atau uji listrik non-destruktif |
| Sertifikasi | Sertifikat inspeksi EN 10204 3.1 tersedia jika ditentukan |
- Kandungan paduan tinggi untuk lingkungan korosif agresif: UNS N08904 mengandung 23,0-28,0% Ni, 19,0-23,0% Cr, 4,0-5,0% Mo, dan 1,0-2,0% Cu. UNS N08925 meningkatkan molibdenum menjadi 6,0-7,0% dan mengandung 24,0-26,0% Ni, memberikan kandungan paduan yang jauh lebih tinggi daripada baja tahan karat seri 300 standar.
- Kimia karbon rendah terkontrol: UNS N08904 dan UNS N08925 dibatasi hingga maksimum 0,020% karbon, penting untuk menjaga ketahanan korosi setelah perlakuan larutan dan mengurangi kerentanan terhadap daerah yang kekurangan kromium.
- Kekuatan lebih tinggi dalam kondisi anil larutan: Persyaratan ASTM B677 historis menentukan kekuatan tarik minimum 490 MPa untuk UNS N08904 dan 600 MPa untuk UNS N08925.
- Kondisi pengiriman perlakuan larutan: ASTM B677-23 merekomendasikan 1100-1150°C untuk UNS N08925 dan N08926 diikuti dengan pendinginan air atau pendinginan cepat.
- Pengujian integritas pipa/tabung 100%: Setiap pipa atau tabung jadi menjalani pengujian hidrostatik atau pengujian listrik non-destruktif sesuai dengan ASTM B829.
Kami mengatasi masalah pengadaan yang sering terjadi dalam menentukan grade UNS yang valid terhadap edisi ASTM B677 yang salah. Untuk setiap pesanan, kami memverifikasi penunjukan material, nomor standar ASTM, tahun standar, bentuk produk, nomor panas, dimensi, kondisi perlakuan panas, dan persyaratan inspeksi sebelum produksi, mengurangi kesalahan sertifikasi.
Untuk tabung tahan korosi Ni/Mo tinggi, perlakuan panas yang tepat sangat penting. Kami mempertahankan kontrol produksi melalui ketertelusuran nomor panas, analisis kimia ladle/produk, perlakuan larutan akhir yang terdokumentasi, identifikasi material positif jika ditentukan, dan sertifikat inspeksi EN 10204 3.1.
Kami dengan jelas mendefinisikan persyaratan pengujian, termasuk apakah pengujian berlaku untuk sampel lot atau setiap tabung jadi. Spesifikasi pembelian dapat menentukan pemeriksaan arus eddy atau ultrasonik, toleransi dimensi, kondisi permukaan, persiapan ujung, dan inspeksi saksi pembeli sebelum produksi dimulai.
| Sistem Standar | Standar Berlaku / Referensi | Deskripsi |
|---|---|---|
| ASTM | ASTM B677 | Pipa dan tabung paduan Ni-Fe-Cr-Mo tahan korosi mulus |
| ASTM | ASTM B829 | Persyaratan umum untuk pipa dan tabung mulus nikel dan paduan nikel |
| ASTM | ASTM A269 | Rute tabung ASTM saat ini yang berlaku untuk UNS N08904 untuk layanan umum |
| ASTM | ASTM A312/A312M | Rute pipa ASTM saat ini yang berlaku untuk UNS N08904 |
| EN | EN 10216-5 | Tabung baja tahan karat untuk keperluan tekanan |
| GOST | GOST 9940 / GOST 9941 | Keluarga tabung stainless/paduan tahan korosi mulus |
| JIS | JIS G3459 / JIS G3463 | Keluarga pipa stainless steel / tabung penukar panas |
| GB | GB/T 14976 | Pipa stainless steel mulus untuk transportasi fluida |
Aplikasi spesifik untuk tabung mulus UNS N08904 atau UNS N08925 paduan lebih tinggi adalahbundel tabung penukar panas proses asam sulfat. Kandungan nikel, kromium, molibdenum, dan tembaga yang tinggi memberikan ketahanan yang lebih besar terhadap serangan asam dan korosi lokal dibandingkan baja tahan karat seri 304 atau 316 konvensional dalam kondisi proses yang sesuai.
| Elemen, % berat | UNS N08904 | UNS N08925 | UNS N08926 | UNS N08354 | UNS N08935 |
|---|---|---|---|---|---|
| C, maks | 0,020 | 0,020 | 0,020 | 0,030 | 0,030 |
| Mn, maks | 2,00 | 1,00 | 2,00 | 1,00 | 1,20 |
| P, maks | 0,045 | 0,045 | 0,030 | 0,030 | 0,030 |
| S, maks | 0,035 | 0,030 | 0,010 | 0,010 | 0,020 |
| Si, maks | 1,00 | 0,50 | 0,50 | 1,00 | 0,50 |
| Ni | 23,0-28,0 | 24,0-26,0 | 24,0-26,0 | 22,0-24,0 | 34,0-36,0 |
| Cr | 19,0-23,0 | 19,0-21,0 | 19,0-21,0 | 34,0-36,0 | 26,0-28,0 |
| Mo | 4,0-5,0 | 6,0-7,0 | 6,0-7,0 | 7,0-8,0 | 6,1-7,1 |
| Cu | 1,0-2,0 | 0,8-1,5 | 0,5-1,5 | Tidak ditentukan | 0,40 maks |
| N | Tidak ditentukan | 0,10-0,20 | 0,15-0,25 | 0,17-0,24 | 0,25-0,36 |
| Fe | Sisa | Sisa | Sisa | Sisa | Sisa |
| Grade UNS | Kondisi | Kekuatan Tarik, min. MPa | Kekuatan Luluh 0,2%, min. MPa | Elongasi dalam 50 mm atau 4D, min. % |
|---|---|---|---|---|
| UNS N08904 | Dianil larutan | 490 | 220 | 35 |
| UNS N08925 | Dianil larutan | 600 | 300 | 40 |
| UNS N08926 | Dianil larutan | 650 | 295 | 35 |
| UNS N08354 | Dianil larutan | 640 | 295 | 40 |
| UNS N08935 | Dianil larutan | 750 | 400 | 35 |
Jika Anda memiliki pertanyaan tambahan, jangan ragu untuk menghubungi kami.
-
Auto Parts ASTM A513 Cold Rolling Tabung Baja Dilas dengan Produksi DOM
Auto Parts ASTM A513 Welded Steel Tubes with DOM production ASTM A513 Electric-Resistance-Welded Carbon and Alloy Steel Mechanical Tubing Applications: for Machinery, Mechanical Engineering 1. Standard: ASTM A513 cold rolling welded precision steel tubes 2. Steel Grade: SAE1010, SAE1020, other ... -
25mm Diameter Bright Annealing Tabung Baja Mulus untuk Sistem Hidrolik
EN10305-1 E235 E355 NBK Bright Annealing Precision Steel Pipes for Hydraulic Systems EN10305-1 NBK Bright Annealed Precision steel pipes for Hydraulic system OD:4-80 (mm) WT0.5-10 (mm) Length 1000-12000mm Product name: Seamless Precision Steel Pipe Application: for hydraulic systems precision steel ... -
Tabung Baja Hitam Fosfat Seamless Presisi untuk Sistem Hidraulik
Steel Pipes with high precision for Hydraulic Systems with Black Phosphating surface Black Phosphated Hydraulic Tubes with High Precision and tight tolerance, the tubes are produced by precision cold drawn and cold rolling, then bright annealed in a protected atmosphere, afterwards it is blackphosph... -
Tabung Baja Galvanis Mulus Presisi DIN2391 EN103052 ST35.0 ST37
Precision Seamless Galvanized Steel Tubes DIN2391 EN103052 ST35.0 ST37 Production Process: Cold rolling by Cold pilger machine and Cold rolling machine,galvanized and zinc plated could be applied. Cold Rolled and Galvanized Steel Tube Production process: DIN highly accurate, cold rolled and bright ...
