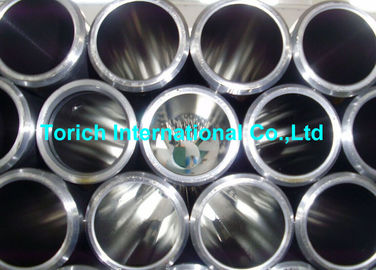

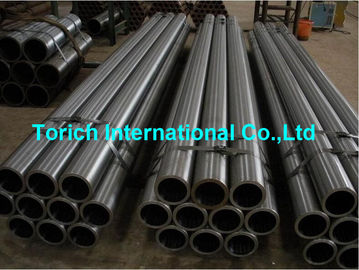

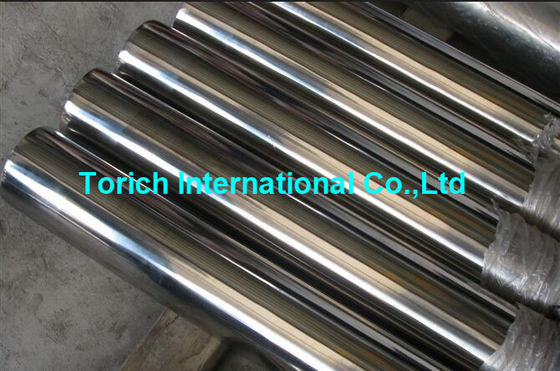

Tabung Silinder Hidrolik Baja Paduan ASTM A519 50mm untuk Pipa Mekanis Presisi
Properti Dasar
Tempat Asal:
Cina
Nama merek:
TORICH
Sertifikasi:
ISO 9001-2008 TS16949 ISO 14001 NK RINA
Nomor Model:
ASTM A519
Properti Perdagangan
Jumlah Pesanan Minimum:
5 ton
Harga:
600-1200 USD/tons
Kemampuan Penyediaan:
60000 ton per tahun
Ringkasan Produk
Pipa Silinder Hidrolik ASTM A519 50mm Baja Paduan Tabung Mekanis Tabung silinder hidrolik ASTM A519 adalah tabung mekanis baja karbon atau paduan tanpa sambungan yang ditujukan untuk komponen yang dimesin presisi seperti laras silinder hidrolik. Untuk ukuran tabung 50 mm, tabung dapat dipasok ...
Rincian produk
Menyoroti:
diasah hidrolik tabung silinder
,Hidrolik silinder pipa
Material:
Baja karbon dan paduan
Steel Grade:
SAE1010,SAE1020,SAE1026,SAE4130,SAE4140
Outside Diameter:
50-350mm
Wall Thickness:
0,5-35mm
Length:
Menurut permintaan pelanggan
Shape:
bulat
Porudction Method:
Gambar dingin atau penggulungan dingin
Standard:
ASTM A519
Usage:
Tabung mekanis
Deskripsi Produk
Pipa Silinder Hidrolik ASTM A519 50mm Baja Paduan Tabung Mekanis
Tabung silinder hidrolik ASTM A519 adalah tabung mekanis baja karbon atau paduan tanpa sambungan yang ditujukan untuk komponen yang dimesin presisi seperti laras silinder hidrolik. Untuk ukuran tabung 50 mm, tabung dapat dipasok ditarik dingin dan selanjutnya di-honing atau di-skiving dan di-roller burnished untuk mencapai dimensi lubang yang terkontrol dan kekasaran permukaan internal yang rendah.
ASTM A519 mencakup tabung mekanis tanpa sambungan yang diselesaikan panas dan diselesaikan dingin yang diproduksi dalam grade baja karbon dan paduan. Standar ini berlaku untuk tabung bulat hingga diameter luar 325 mm, menjadikan ukuran 50 mm berada dalam cakupan dimensinya.
Pilihan material umum untuk tabung silinder hidrolik meliputi 1010, 1020, 1026, 4130, dan 4140, yang dipilih sesuai dengan kekuatan yang dibutuhkan, kemampuan mesin, persyaratan pengelasan, dan kondisi perlakuan panas.
Spesifikasi
| Item | Spesifikasi |
|---|---|
| Produk | Tabung Baja Mekanis Tanpa Sambungan untuk Silinder Hidrolik |
| Standar | ASTM A519 / ASTM A519M |
| Material | Baja Karbon / Baja Paduan Kromium-Molibdenum |
| Grade Umum | 1010, 1020, 1026, 4130, 4140 |
| Ukuran Nominal | Tersedia 50 mm |
| Diameter Luar | 30-325 mm |
| Ketebalan Dinding | 3-35 mm, dapat disesuaikan |
| Panjang | 1-12 m, tersedia panjang potong |
| Proses Manufaktur | Tanpa Sambungan, Ditarik Dingin |
| Finishing Lubang | Honing atau Skiving dan Roller Burnishing |
| Kondisi Pengiriman | Diselesaikan Dingin, Diredakan Tegangan, Dianil, Dinormalisasi atau Diperlakukan Panas sesuai spesifikasi |
| Toleransi ID Setelah Finishing | Umumnya tersedia H8 / H9 |
| Kelurusan | Biasanya 0,2-0,5 mm/m tergantung kondisi akhir |
| Kekasaran Lubang Honed | Biasanya Ra 0,4-0,8 μm |
| Kekasaran Lubang Skived dan Roller Burnished | Biasanya Ra 0,2-0,4 μm |
| Kondisi Permukaan | Ditarik Dingin, Diolesi, ID Honed atau ID SRB |
| Inspeksi | Inspeksi Dimensi, Analisis Kimia, Pengujian Mekanis, Inspeksi Permukaan |
ASTM A519 sendiri mendefinisikan persyaratan tabung mekanis tanpa sambungan dan toleransi dimensi sesuai dengan kondisi tabung. Toleransi lubang silinder hidrolik akhir dan kekasaran permukaan harus ditentukan secara terpisah pada pesanan pembelian karena persyaratan finishing H8/H9 dan permukaan honed atau SRB lebih merupakan spesifikasi finishing daripada persyaratan ASTM A519 otomatis.
Fitur Utama
Konstruksi Tanpa Sambungan Presisi
Tabung ASTM A519 diproduksi tanpa sambungan las. Finishing dingin dapat digunakan setelah pengerjaan panas untuk mendapatkan dimensi tabung dan karakteristik mekanis yang dibutuhkan. Konstruksi ini cocok untuk pemesinan laras silinder hidrolik di mana konsistensi dimensi keliling penting.
Lubang Silinder Hidrolik Terkontrol
Setelah ditarik dingin, diameter internal dapat di-honing atau diproses dengan skiving dan roller burnishing. Toleransi lubang akhir silinder hidrolik yang umum adalah H8 atau H9. Untuk laras silinder yang sudah jadi, dimensi lubang yang dibutuhkan harus ditentukan berdasarkan ID dan toleransi daripada hanya mengandalkan OD dan ketebalan dinding.
Kekasaran Permukaan Internal Rendah
Tabung yang di-honing umumnya mencapai sekitar Ra 0,4-0,8 μm, sedangkan tabung yang di-skiving dan di-roller burnished biasanya dapat mencapai sekitar Ra 0,2-0,4 μm. Permukaan SRB yang lebih halus sangat berguna di mana segel piston berjalan langsung pada lubang tabung.
Pilihan Material Luas
Grade karbon rendah seperti 1010, 1020, dan 1026 memberikan karakteristik kemampuan mesin dan fabrikasi yang baik, sementara grade kromium-molibdenum seperti 4130 dan 4140 tersedia di mana kekuatan lebih tinggi atau kinerja perlakuan panas dibutuhkan.
Panjang Potong Kustom
Tabung dapat dipasok dalam panjang pabrik atau panjang potong tertentu sesuai gambar. ASTM A519 mengakui panjang potong tertentu jika ditentukan oleh pembeli.
Keunggulan Kami
Toleransi Lubang Ditentukan Terpisah dari ASTM A519
Satu masalah pembelian umum adalah menganggap bahwa memesan "tabung ASTM A519" secara otomatis mendefinisikan lubang silinder hidrolik yang sudah jadi. Ini tidak. ASTM A519 terutama mengontrol tabung mekanis itu sendiri, sementara lubang hidrolik biasanya memerlukan toleransi ID tambahan seperti H8 atau H9. Kami memproduksi sesuai dengan persyaratan gambar lengkap, termasuk ID nominal, ID akhir, toleransi, cadangan pemesinan, dan proses finishing lubang. Ini mengurangi risiko menerima tabung yang sesuai dengan ASTM yang masih memerlukan pemesinan internal yang berlebihan.
Honing dan SRB Dipilih Sesuai Persyaratan Silinder Akhir
Produsen silinder hidrolik umumnya perlu memilih antara honing dan skiving ditambah roller burnishing. Honing umumnya menghasilkan permukaan sekitar Ra 0,4-0,8 μm, sedangkan SRB dapat mengurangi kekasaran hingga sekitar Ra 0,2-0,4 μm dan efisien untuk kuantitas produksi. Oleh karena itu, metode finishing dapat ditentukan sesuai dengan kekasaran permukaan yang dibutuhkan, toleransi dimensi, desain silinder, dan pemesinan selanjutnya daripada menerapkan proses yang sama ke setiap tabung.
Kondisi Material dan Perlakuan Panas Dikontrol Bersama
Sifat mekanis 1010, 1020, 1026, 4130, dan 4140 dapat bervariasi secara signifikan dengan pengerjaan dingin, peredaan tegangan, anil, normalisasi, atau perlakuan quench-and-temper. Oleh karena itu, grade material saja tidak cukup untuk laras silinder kritis. Pesanan dapat menentukan grade baja dan kondisi pengiriman akhir, memungkinkan komposisi kimia, dimensi, perlakuan panas, dan sifat mekanis yang dibutuhkan diperiksa sebagai satu spesifikasi manufaktur.
Standar Pelaksanaan
| Standar | Deskripsi |
|---|---|
| ASTM A519 / A519M | Tabung Mekanis Baja Karbon dan Paduan Tanpa Sambungan |
| EN 10305-1 | Tabung Ditarik Dingin Tanpa Sambungan untuk Aplikasi Presisi |
| DIN 2391 | Tabung Baja Presisi Tanpa Sambungan Ditarik Dingin, umumnya dirujuk untuk aplikasi hidrolik |
| JIS G3445 | Tabung Baja Karbon untuk Tujuan Struktur Mesin |
| GB/T 3639 | Tabung Baja Presisi Tanpa Sambungan Ditarik Dingin atau Digulung Dingin |
| GB/T 8162 | Tabung Baja Tanpa Sambungan untuk Tujuan Struktural |
Aplikasi
Laras Silinder Boom Ekskavator Hidrolik
Aplikasi spesifik adalah laras silinder boom ekskavator hidrolik. Tabung ASTM A519 yang ditarik dingin dimesin dan lubang internalnya di-honing atau di-skiving dan di-roller burnished untuk memberikan akurasi dimensi dan hasil akhir permukaan yang dibutuhkan untuk pergerakan piston dan sistem penyegelan. Tabung kemudian dapat menjalani pemesinan eksternal, fabrikasi sambungan port, dan perakitan silinder sesuai dengan desain silinder hidrolik.
Aplikasi spesifik adalah laras silinder boom ekskavator hidrolik. Tabung ASTM A519 yang ditarik dingin dimesin dan lubang internalnya di-honing atau di-skiving dan di-roller burnished untuk memberikan akurasi dimensi dan hasil akhir permukaan yang dibutuhkan untuk pergerakan piston dan sistem penyegelan. Tabung kemudian dapat menjalani pemesinan eksternal, fabrikasi sambungan port, dan perakitan silinder sesuai dengan desain silinder hidrolik.
Komposisi Kimia
| Grade | C % | Mn % | P % Maks. | S % Maks. | Si % | Cr % | Mo % |
|---|---|---|---|---|---|---|---|
| 1010 | 0,08-0,13 | 0,30-0,60 | 0,040 | 0,050 | - | - | - |
| 1020 | 0,18-0,23 | 0,30-0,60 | 0,040 | 0,050 | - | - | - |
| 1026 | 0,22-0,28 | 0,60-0,90 | 0,040 | 0,050 | - | - | - |
| 4130 | 0,28-0,33 | 0,40-0,60 | 0,040 | 0,040 | 0,15-0,35 | 0,80-1,10 | 0,15-0,25 |
| 4140 | 0,38-0,43 | 0,75-1,00 | 0,040 | 0,040 | 0,15-0,35 | 0,80-1,10 | 0,15-0,25 |
Sifat Mekanis
| Grade | Kondisi Pengiriman Umum | Kekuatan Tarik | Kekuatan Luluh | Perpanjangan | Pertimbangan Pemilihan |
|---|---|---|---|---|---|
| 1010 | Diselesaikan Dingin / Diredakan Tegangan | Akan ditentukan oleh kondisi dan gambar | Akan ditentukan oleh kondisi dan gambar | Akan ditentukan | Grade karbon rendah dengan karakteristik pembentukan dan kemampuan mesin yang baik |
| 1020 | Diselesaikan Dingin / Diredakan Tegangan | Akan ditentukan oleh kondisi dan gambar | Akan ditentukan oleh kondisi dan gambar | Akan ditentukan | Pilihan baja karbon umum untuk laras silinder standar |
| 1026 | Diselesaikan Dingin / Diredakan Tegangan | Akan ditentukan oleh kondisi dan gambar | Akan ditentukan oleh kondisi dan gambar | Akan ditentukan | Kandungan karbon dan mangan lebih tinggi dari 1020 |
| 4130 | Dianil / Dinormalisasi / Diperlakukan Panas | Tergantung perlakuan panas yang dipilih | Tergantung perlakuan panas yang dipilih | Tergantung perlakuan panas yang dipilih | Baja paduan Cr-Mo untuk komponen berkekuatan lebih tinggi |
| 4140 | Dianil / Dinormalisasi / Quenched dan Tempered | Tergantung perlakuan panas yang dipilih | Tergantung perlakuan panas yang dipilih | Tergantung perlakuan panas yang dipilih | Baja paduan Cr-Mo untuk aplikasi berkekuatan lebih tinggi dan perlakuan panas |
Pertanyaan yang Sering Diajukan
Q: Apakah Anda perusahaan dagang atau produsen?
A: Produsen, juga bisa melakukan perdagangan.
Q: Berapa lama waktu pengiriman Anda?
A: Umumnya, 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia, tergantung jumlah.
Q: Apakah Anda menyediakan sampel? Gratis atau tambahan?
A: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
Q: Apa syarat pembayaran Anda?
A: Pembayaran ≤ 2000 USD, 100% di muka. Pembayaran ≥ 2000 USD, 30% T/T di muka, saldo sebelum pengiriman. Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
