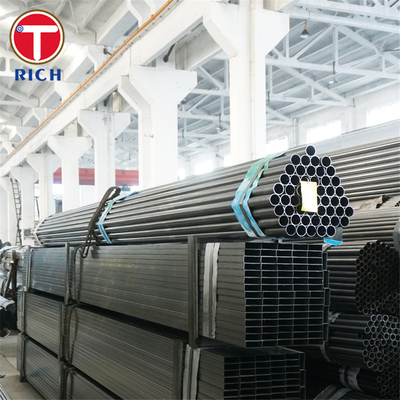

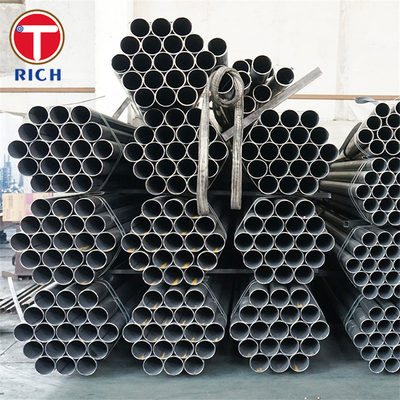

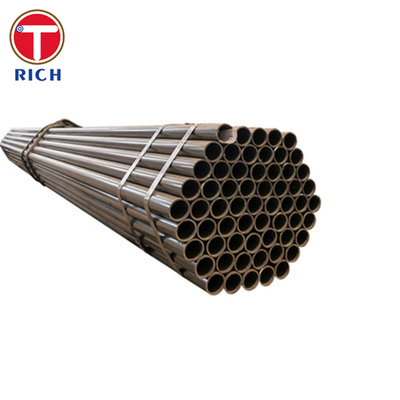

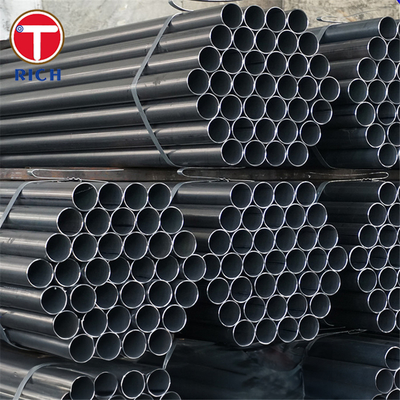

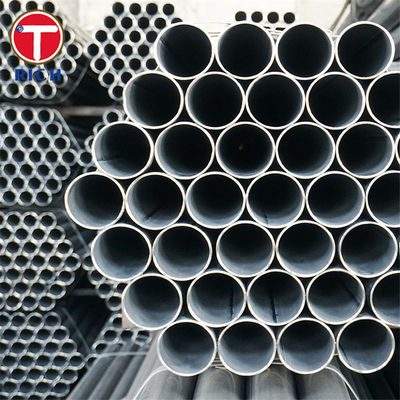

GB/T 31315-2014 Q195 Cold Rolled Precision Welded Steel Tube dengan Dimensi yang Dapat Dikustomisasi untuk Struktur Mekanis
Rincian produk
tabung bulat presisi baja ringan
,tabung logam presisi
,Tabung Baja Seamless Presisi
Tabung baja las presisi gulung dingin GB/T 31315 Q195 adalah tabung mekanis berukuran dingin yang dirancang untuk aplikasi yang membutuhkan kontrol dimensi yang lebih ketat, permukaan yang lebih bersih, dan kemampuan bentuk yang unggul dibandingkan dengan pipa struktural ERW biasa. Diatur oleh standar GB/T 31315-2014, produk ini mencakup tabung baja las presisi ditarik dingin atau digulung dingin untuk mesin, kendaraan, furnitur, dan aplikasi teknik umum. Q195 adalah salah satu penunjukan baja yang ditentukan dengan kimia yang dirujuk ke GB/T 700.
| Item | Deskripsi |
|---|---|
| Bahan | Baja struktural karbon |
| Standar | GB/T 31315-2014 |
| Kelas | Q195 |
| Diameter Luar | Kustom sesuai gambar dan kelas toleransi |
| Ketebalan Dinding | Kustom sesuai gambar dan kelas toleransi |
| Panjang | 1-12 m, dapat disesuaikan |
| Rentang Toleransi | Sebagaimana disepakati berdasarkan persyaratan toleransi dimensi GB/T 31315; ketidakbulatan dan ketidakrataan ketebalan dinding tidak boleh melebihi 80% dari toleransi masing-masing |
| Kelurusan | ≤ 1,5 mm/m; untuk OD > 16 mm, kelengkungan sepanjang penuh ≤ 0,1% dari total panjang |
| Kondisi Permukaan | Permukaan gulung dingin / tarik dingin; permukaan dalam dan luar halus; fosfat dan film pelumas diizinkan dalam pengiriman jadi dingin; film oksida diizinkan setelah perlakuan panas jika tidak lepas |
| Perlakuan Panas | +C jadi dingin keras, +LC jadi dingin lunak, +SR bebas tegangan, +A anil, +N normalisasi |
-
Kimia Q195 karbon rendah untuk pembentukan dan pengelasan
Q195 adalah baja struktural karbon ringan dengan C ≤ 0,12%, Si ≤ 0,30%, Mn ≤ 0,50%, memberikan plastisitas tinggi, kemampuan las yang sangat baik, dan perilaku pembentukan dingin yang andal untuk selongsong, braket, bushing, rangka furnitur, dan anggota mekanis ringan.
-
Geometri presisi untuk bagian yang pas saat perakitan
GB/T 31315 adalah standar tabung presisi yang mengontrol geometri tabung, kelengkungan, kondisi permukaan, dan konsistensi dimensi untuk aplikasi di mana pipa ERW normal terlalu kasar untuk pemesinan, teleskopik, pengepresan, atau pemasangan geser.
-
Kontrol kualitas permukaan yang terkontrol
Standar ini mensyaratkan permukaan dalam dan luar yang halus, dengan lubang lokal, goresan, dan tanda kecil yang dibatasi hingga kedalaman maksimum 0,08 mm, sementara ketebalan dinding yang tersisa harus tetap di atas toleransi minimum yang diizinkan. Ini sangat penting untuk bagian yang akan ditekuk, dilapisi, dicat, atau dirakit secara langsung.
-
Dasar mekanis yang cocok untuk struktur tugas ringan
Q195 biasanya memberikan kekuatan luluh ≥ 195 MPa, kekuatan tarik 315-430 MPa, dan perpanjangan ≥ 33% untuk produk referensi bagian kecil, membuatnya cocok di mana kemampuan bentuk lebih penting daripada kapasitas beban tinggi.
-
Perbedaan dari Pipa ERW Biasa
Perbedaan utamanya adalah standar pelaksanaan. GB/T 31315 secara khusus ditulis untuk tabung baja las presisi ditarik dingin atau digulung dingin untuk penggunaan mekanis dan otomotif, dengan persyaratan pada akurasi dimensi, kelengkungan, hasil akhir permukaan, dan inspeksi.
-
Kontrol Keandalan Zona Las
GB/T 31315 merujuk pada pengujian arus eddy GB/T 7735-2004 dan mencakup pengujian perataan dan pelebaran lubang dalam kerangka inspeksinya. Produsen melakukan pemeriksaan komprehensif termasuk kimia, uji tarik, perataan, pelebaran, NDT, inspeksi permukaan, dan verifikasi dimensi.
-
Dioptimalkan untuk Pemrosesan Hilir
Pembeli profesional memprioritaskan kimia yang stabil, kelurusan, dan kualitas permukaan. GB/T 31315 menangani ketiganya melalui standar kimia yang dirujuk, batas kelengkungan 1,5 mm/m dan 0,1% sepanjang penuh untuk OD di atas 16 mm, dan batas kedalaman cacat permukaan lokal 0,08 mm, mengurangi pengerjaan ulang selama pemotongan, perakitan perlengkapan, pembengkokan, dan pelapisan.
| Sistem Standar | Referensi |
|---|---|
| GB | GB/T 31315-2014 -- Tabung baja las presisi ditarik dingin atau digulung dingin untuk struktur mekanis; kimia untuk Q195 dirujuk ke GB/T 700 |
| ASTM | ASTM A513 -- Tabung mekanis karbon dan paduan las; umum digunakan sebagai referensi tabung mekanis Amerika Utara terdekat |
| EN | EN 10305-3 -- Tabung baja berukuran dingin las untuk aplikasi presisi |
| GOST | GOST 9567 -- Pipa baja presisi; umum digunakan sebagai referensi tabung presisi Rusia terdekat |
| JIS | JIS G3445 -- Tabung baja karbon untuk keperluan struktural mesin |
Selongsong pemandu kursi otomotif-- Tabung las presisi Q195 cocok untuk selongsong pemandu kursi beban ringan dan bagian mekanis yang dibentuk serupa di mana kelurusan, kemampuan las, dan diameter luar yang konsisten lebih penting daripada kekuatan struktural tinggi. Hal ini sejalan dengan bidang mesin, kendaraan, furnitur, dan manufaktur teknik umum yang dimaksudkan oleh standar.
| Kelas | Referensi Standar | C maks % | Si maks % | Mn maks % | P maks % | S maks % |
|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0,12 | 0,30 | 0,50 | 0,035 | 0,040 |
| Q215A | GB/T 700 | 0,15 | 0,35 | 1,20 | 0,045 | 0,050 |
| Q235B | GB/T 700 | 0,20 | 0,35 | 1,40 | 0,045 | 0,045 |
| Q275B | GB/T 700 | 0,21 | 0,35 | 1,50 | 0,045 | 0,045 |
| Q345B | GB/T 1591 | 0,20 | 0,50 | 1,70 | 0,035 | 0,035 |
| Kelas | Ketebalan Referensi | Kekuatan Luluh min MPa | Kekuatan Tarik MPa | Perpanjangan min % |
|---|---|---|---|---|
| Q195 | ≤ 16 mm | 195 | 315-430 | 33 |
| Q215A | ≤ 16 mm | 215 | 335-450 | 31 |
| Q235B | ≤ 16 mm | 235 | 370-500 | 26 |
| Q275B | ≤ 16 mm | 275 | 410-540 | 22 |
| Q345B | ≤ 16 mm | 345 | 470-630 | 20 |
-
