Kata kunci: | Tabung Penukar panas | Materail tinggi: | Q235 |
---|---|---|---|
OD: | 4-450mm | WT: | 0.5-50mm |
Panjang: | 1-12m | Bentuk: | Bulat |
Cahaya Tinggi: | pipa baja dilas,Listrik perlawanan dilas tabung baja |

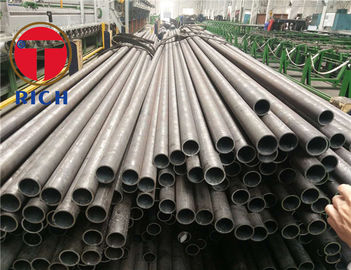

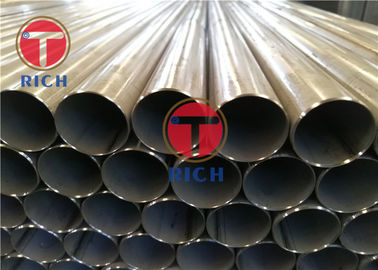

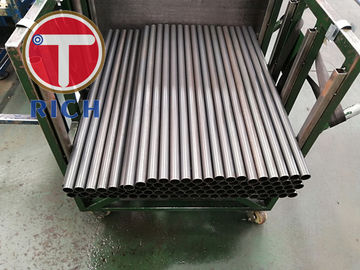

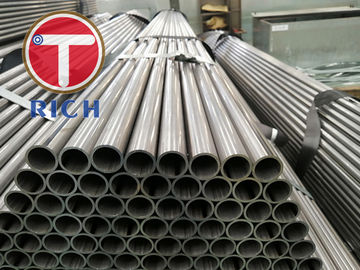

Kualitas Bagus Dan Harga Yang Kompetitif ASTM A513 Listrik Resistace Disambut Baja Paduan Dingin Diambil Tabung Mekanik
Standar: ASTM A513
Kondisi pengiriman:
BK, BKW, BKS, GBK, NBK
Rentang ukuran:
OD: 4.0-420mm
WT: 0,5-50mm
Panjang: maks 12000mm
Ukuran produksi reguler kami
125mm 139mm OD
Ciri:
Konsentrisitas yang baik
Toleransi OD dan ID yang baik
Presisi tinggi
Kualitas stabil
Kekasaran halus
JAMINAN MUTU KUALITAS
4.7mm 6.6mm 0.185in 0.26in Presisi SAE 1020 ASTM A513 DOM tubing
Proses produksi:
ERW tube dan Cold Drawing atau Cold Rolling Production
Penggunaan: Standar ini mencakup Listrik Perlawanan Weled Alloy Steel Cold Drawn Mechanical Tube yang akan digunakan untuk Hydraulic Tube, Auto Parts
Catatan: Kelas baja khusus juga tersedia, sesuai permintaan pelanggan.
Peralatan mekanis | Kelas A | Kelas C | Kelas D |
Kekuatan Tarik: min ksi [Mpa] | 47 [325] | 47 [415] | 70 [485] |
Titik Hasil: min ksi [Mpa] | 26 [180] | 37 [255] | 40 [275] |
Pemanjangan: | ≥35% | ≥30% | ≥30% |
Toleransi untuk OD dan WT (SA-450 / SA-450M) | |||||
OD dalam (mm) | + | - | WT dalam (mm) | + | - |
<1 '' (25,4) | 0,10 | 0,10 | ≤1.1 / 2 '' (38.1) | 20% | 0 |
1 '' ~ 1.1 '' (25,4 ~ 38.1) | 0,15 | 0,15 | > 1.1 / 2 '' (38.2) | 22% | 0 |
> 1.1 / 2 '' ~ <2 '' (38.1 ~ 50.8 | 0,20 | 0,20 | |||
2 '' ~ <2.1 / 2 '' (50.8 ~ 63.5) | 0,25 | 0,25 | |||
2.1 / 2 '' ~ <3 '' (63.5 ~ 76.2) | 0,30 | 0,30 | |||
3 '' ~ <4 '' (76.2 ~ 101.6) | 0,38 | 0,38 | |||
4 '' ~ <7.1 / 2 '' (101.6 ~ 190.5) | 0,38 | 0,64 | |||
> 7.1 / 2 ~ 9 '' (190.5 ~ 228.6) | 0,38 | 1.14 |
Perawatan panas
Setelah pengelasan, semua tabung harus dipanaskan pada suhu 1650 º F (900 º C) atau lebih tinggi dan diikuti oleh pendinginan di udara atau di ruang pendingin tungku atmosfer terkontrol.
Komposisi kimia
Karbon, maks.% 0,18
Mangan,% 0,27-0,63
Fosfor maks% 0,035
Belerang, maks% 0,035
Persyaratan Kekerasan
Tabung harus memiliki angka kekerasan tidak melebihi 72 HRB
Diperlukan Tes Mekanik
1. Uji Penggelembungan
2. Uji Flange
3. Uji Kebalikan
4. Uji Kekerasan
5. Uji Listrik Hidrostatik atau Tidak rusak
Persyaratan Kimia
Elemen | GradeT1 | GradeT1a | GradeT1b | GradeT2 | GradeT11 | GradeT12 | GradeT22 |
Karbon | 0,10-0,20 | 0,15-0,25 | 0,14max | 0,10-0,20 | 0,05-0,15 | 0,05-0,15 | 0,15max |
Mangan | 0,30-0,80 | 0,30-0,80 | 0,30-0,80 | 0,30-0,61 | 0,30-0,60 | 0,30-0,61 | 0,30-0,60 |
Fosfor, maks | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,030 | 0,025 |
Belerang, maks | 0,025 | 0,025 | 0,025 | 0,020 | 0,020 | 0,020 | 0,020 |
Silikon | 0,10-0,50 | 0,10-0,50 | 0,10-0,50 | 0,10-0,30 | 0,50-1,00 | 0,50max | 0,50max |
Molibdenum | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0.87-1.13 |
Chromium | --- | --- | --- | 0,50-0,81 | 1,00-1,50 | 0,80-1,25 | 1.90-2.60 |
Tabung Silinder Pneumatik | Tabung Cylilnder Hidraulik | ||||||||
ID mm | OD mm | Ketebalan (mm) | Unitberat (kg / m) | ID mm | OD mm | Ketebalan (mm) | Unitberat (kg / m) | ||
90 | 100 | 5 | 11.71 | 50 | 60 | 5 | 6.78 | ||
50 | 63 | 6.5 | 9.06 | ||||||
100 | 110 | 5 | 12.95 | 50 | 65 | 7.5 | 10.63 | ||
50 | 70 | 10 | 14.8 | ||||||
125 | 135 | 5 | 16.03 | 56 | 66 | 5 | 7.52 | ||
60 | 70 | 5 | 8.01 | ||||||
140 | 152 | 6 | 21.6 | 60 | 73 | 6.5 | 10.66 | ||
60 | 80 | 10 | 17.26 | ||||||
150 | 160 | 5 | 19.11 | 63 | 76 | 6.5 | 11.14 | ||
63 | 80 | 8.5 | 14.99 | ||||||
160 | 170 | 5 | 20.34 | 63 | 83 | 10 | 18 | ||
65 | 75 | 5 | 8.63 | ||||||
160 | 172 | 6 | 24.56 | 65 | 80 | 7.5 | 13.41 | ||
70 | 80 | 5 | 9.25 | ||||||
180 | 194 | 7 | 32.28 | 70 | 83 | 6.5 | 12.26 | ||
70 | 86 | 8 | 15.39 | ||||||
200 | 214 | 7 | 35,73 | 70 | 90 | 10 | 19.73 | ||
75 | 90 | 7.5 | 15.26 | ||||||
200 | 216 | 8 | 41.03 | 75 | 95 | 10 | 20,96 | ||
80 | 93 | 6.5 | 13.87 | ||||||
200 | 219 | 9.5 | 49.08 | 80 | 95 | 7.5 | 16.18 | ||
80 | 100 | 10 | 22.19 | ||||||
250 | 266 | 8 | 50.9 | 80 | 102 | 11 | 24.68 | ||
80 | 108 | 14 | 32.45 | ||||||
250 | 273 | 11.5 | 74.16 | 85 | 98 | 6.5 | 14.67 | ||
85 | 100 | 7.5 | 17.11 | ||||||
300 | 320 | 10 | 76.45 | 85 | 105 | 10 | 23.43 | ||
90 | 102 | 6 | 14.2 | ||||||
320 | 340 | 10 | 81.38 | 90 | 105 | 7.5 | 18,03 | ||
90 | 108 | 9 | 21,97 | ||||||
400 | 426 | 13 | 132.4 | 90 | 110 | 10 | 24.66 | ||
90 | 114 | 12 | 30.18 |
keunggulan kompetitif:
100% kualitas dan harga bagus
Layanan terbaik di bidang baja .. Termasuk layanan purnajual
Harga yang wajar. Kami hanya ingin berbisnis dengan pembeli yang tulus.
Kami dapat memproduksi pipa ini sesuai standar Amerika.
Kami juga produsen, sehingga kami dapat menyediakan produk sesuai dengan kebutuhan Anda
cepat Perusahaan kami memiliki kekuatan teknis yang kaya dan peralatan produksi yang maju dan terkoordinasi
alat uji canggih dan metode.
