Bahan: | SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB | Standar: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
Od: | 6-325mm | WT: | 0,5-20mm |
Panjangnya: | maksimal 12m | Sertifikat: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
Cahaya Tinggi: | Seamless Carbon Steel tube,stainless steel presisi tubing |

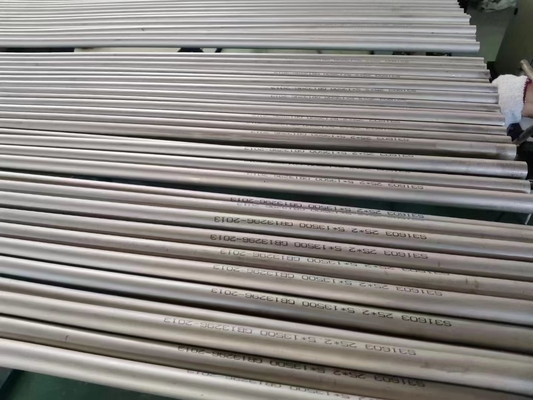

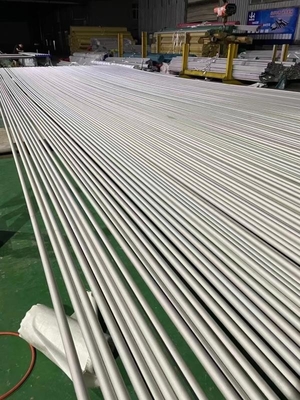

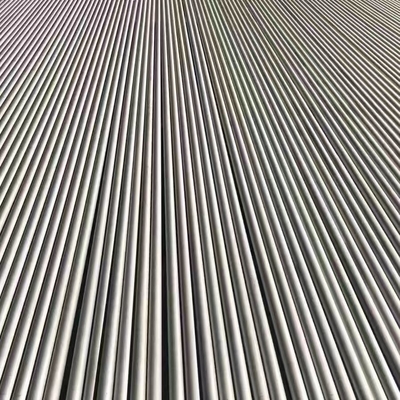

JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB tabung baja mulus digunakan untuk boiler dan penukar panas
Bahan:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
Kekuatan luluh 175Mpa atau 206Mpa
Kekuatan tarik 481Mpa atau 521Mpa
Perpanjangan 27% atau 35%
Uji perataan H=1,09t/(0,09+t/D)
Uji pembakaran 60 ° 12%D
Ukuran butir JIS G051
Uji hidrostatik P=2Rt/D Dapat dilakukan dengan deteksi cacat tak rusak
Uji tak rusak : ECT
JIS G 3463 Baja Tahan Karat Austenitik untuk Tabung Boiler dan Penukar Panas
Tabung baja mulus untuk keperluan tekanan
Menghasilkan metode: mulus
Kondisi pengiriman: Panas selesai dingin selesai
Kelas Baja: 314 316 317 347
Standar yang relevan :KS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
KELAS BAJA DAN KOMPOSISI KIMIA | ||||||||||
Lihat Kelas | Kelas | C | Si | M N | P | S | Ni | Cr | mo | dll. |
SUS 304TB | Austenitik | 0,08 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 8.00-11.00 | 18.00-20.00 | - | - |
SUS 304HTB | 0,04-0,10 | 0,75 maks | 2,00 maks | 0,040 maks | 0,030 maks | 8.00-11.00 | 18.00-20.00 | - | - | |
SUS 304LTB | 0,030 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 9.00-13.00 | 18.00-20.00 | - | - | |
SUS310TB | 0,15maks | 1,50 maks | 2,00 maks | 0,040 maks | 0,030 maks | 19.00-22.00 | 24.00-26.00 | - | - | |
SUS310STB | 0,08 maks | 1,50 maks | 2,00 maks | 0,040 maks | 0,030 maks | 19.00-22.00 | 24.00-26.00 | - | ||
SUS 316TB | 0,08 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS 316HTB | 0.40-0.10 | 0,75 maks | 2,00 maks | 0,030 maks | 0,030 maks | 11.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316LTB | 0,030 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 12.00-16.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316TiTB | 0,080 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | Ti:5*C %maks | |
SUS317TB | 0,080 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
SUS317LTB | 0,030 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
SUS347TB | 0,080 maks | 1,00 maks | 2,00 maks | 0,040 maks | 0,030 maks | 9.00-13.00 | 17.00-19.00 | - | Nb:10*C %maks | |
SUS347HTB | 0.40-0.10 | 1,00 maks | 2,00 maks | 0,030 maks | 0,030 maks | 9.00-13.00 | 17.00-20.00 | - | Nb:8*C %-1,00 |
KELAS BAJA DAN SIFAT MEKANIK | |||||
Lihat Kelas | Kekuatan tarik Mpa min |
Bukti pohon Mpa min |
% perpanjangan | ||
OD<10mm | OD≥10mm OD<20mm | OD 20mm | |||
Benda uji No.11 | Benda uji No.11 | Benda uji No.11 Benda uji No.12 |
|||
SUS 304TB | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316TB | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
Divisi OD mm |
Toleransi pada unit OD: mm
|
||
Tabung mulus jadi panas | Tabung mulus jadi dingin | Tabung las busur otomatis Tabung las laser dan tabung las hambatan listrik | |
Di bawah 40 |
+0.4 -0.8 |
±0,25 | ±0,25 |
40 atau lebih ke dan tidak termasuk.50 | |||
50 atau lebih ke dan tidak termasuk.60 | |||
60 atau lebih ke dan tidak termasuk.80 | ±0,30 | ±0,30 | |
80 atau lebih ke dan kecuali.100 | ±0,40 | ±0,40 | |
100 atau lebih ke dan kecuali.120 |
+0.4 -1.2 |
+0,40 -0,60 |
+0,40 -0,60 |
120 atau lebih ke dan kecuali.160 |
+0.4 -0,80 |
+0,40 -0,80 |
|
160 atau lebih ke dan kecuali.200 |
+0.4 -1.8 |
+0.4 -1.2 |
+0.4 -1.20 |
200 atau lebih |
+0.4 -2.4 |
+0,40 -1.60 |
+0,40 -1.60 |
Catatan:
1. Toleransi pada OD dari tabung mulus selesai dingin feritik, tabung las busur otomatis, dan tabung las hambatan listrik harus ±0,10mm untuk OD di bawah 25mm, ±0,15mm untuk OD 25mm atau lebih hingga dan tidak termasuk 40mm, dan ± 0.20mm untuk OD 40mm atau lebih ke dan tidak termasuk 50mm
2. Pembeli dapat menentukan toleransi pada OD tabung mulus jadi dingin, tabung las busur otomatis, tabung las laser, dan tabung las hambatan listrik di bawah 40mm dalam OD sebagai ± 0,20mm
Toleransi pada ketebalan dinding | Pembagian cara pembuatan | Steeltube mulus jadi panas | Steeltube mulus jadi dingin | Tabung baja dilas hambatan listrik | ||||
Pembagian ketebalan dinding | Pembagian diameter luar (mm) | di bawah 100 | 100 atau lebih | di bawah 40 | 40 atau lebih | di bawah 40 | 40 atau lebih | |
Toleransi pada ketebalan dinding % | di bawah 2 | - | - | +0.4mm 0 |
+22 0 |
+0.4mm 0 |
+22 0 |
|
2 atau lebih ke dan kecuali.2.4 | +40 0 |
- | +20 0 |
+20 0 |
||||
2.4 atau lebih ke dan kecuali.3.8 | +35 0 |
+35 0 |
||||||
3.8 atau lebih ke dan kecuali.4.6 | +33 0 |
+33 0 |
||||||
4.6 atau lebih | +28 0 |
+28 0 |
||||||
Toleransi pada ketebalan dinding | - | dalam 22,8 dari ketebalan dinding | - | - |
Divisi | Toleransi Panjang | |
OD di bawah 50 | di bawah 7m |
+7mm 0 |
di atas 7m | Tambahkan 3mm ke toleransi sisi plus yang diberikan di atas untuk lipatan setiap 3mm atau panjang fraksinya, namun nilai maksimumnya adalah 15mm | |
OD di atas 50 | di bawah 7m |
+10mm 0 |
di atas 7m | Tambahkan 3mm ke toleransi sisi plus yang diberikan di atas untuk lipatan setiap 3mm atau panjang fraksinya, namun nilai maksimumnya adalah 15mm |
Kekerasan: HRB 90max
