Tempat asal: | Cina |
---|---|
Nama merek: | TORICH |
Sertifikasi: | ISO 9001-2008 ISO 14001 EN 10204.3.1 ABS etc |
Nomor model: | SAE J525 |
Kuantitas min Order: | 5 ton |
Harga: | 600-1200 USD/TON |
Kemasan rincian: | Minyak Antirust Dalam kemasan heksagonal |
Waktu pengiriman: | 5-8 minggu |
Menyediakan kemampuan: | 50000 TON PER TAHUN |
Bahan: | Baja karbon rendah | Standar: | SAE J525 |
---|---|---|---|
Berbagai ukuran: | OD: 6-350mm WT: 1-15mm | Aplikasi: | Untuk Bending dan Pembakaran untuk suku cadang mobil |
Metode produksi: | Dilas dan ditarik dingin | Bentuk: | Bulat |
Pengiriman Kondisi: | Anil dll | Panjang: | Menurut Pesanan pelanggan |
Cahaya Tinggi: | pengelasan pipa baja,Listrik perlawanan dilas tabung baja |
SAE J525 Dilas dengan Tabung Baja Karbon Rendah Dingin Yang Diambil Dingin untuk Pembengkokan dan Pembakaran
Aplikasi: untuk Membengkok dan Menyala ke Suku Cadang Mobil
Detail Cepat:
Kisaran ukuran: OD: 6-350mm WT: 1-15mm L: Menurut Pesanan pelanggan
Grade: Baja Karbon Rendah
Manufaktur dan Produksi: ERW + DOM
Tubing dibuat dari baja canai lantai yang dibentuk menjadi bentuk tabung, yang ujung-ujungnya disatukan dan digabungkan bersama oleh las tahan-listrik.
Setelah pembentukan dan pengelasan, pipa harus dinormalisasi dan dikenai operasi penarikan dingin yang akan menghasilkan pengurangan minimum 15% pada luas penampang, dimana 8% harus terdiri dari pengurangan ketebalan dinding. Setelah pengerjaan dingin, pipa harus dinormalisasi melalui metode yang dikendalikan atmosfer untuk menghasilkan produk jadi yang akan memenuhi persyaratan SAE J525.
Deskripsi:
Pipa mekanis terbuat dari baja panas atau dingin.
Meliputi tubing baja karbon rendah tahan-listrik untuk digunakan sebagai tubing mekanis
Keuntungan:
Konsentrisitas yang baik, harga lebih baik daripada mulus.
Tabel 1- TUBING TOLERANSI DIAMATER LUAR | |||||||
Nominal Tubing OD mm | Toleransi OD ± mm | Toleransi ID ± mm | |||||
Hingga 9,50 | 0,05 | 0,05 | |||||
Lebih dari 9,50 hingga 15,88 inklusif | 0,06 | 0,06 | |||||
Lebih dari 15,88 hingga 50,80 inklusif | 0,08 | 0,08 | |||||
Lebih dari 50,8 hingga 63,50 inklusif | 0,10 | 0,10 | |||||
Lebih dari 63,50 hingga 76,20 inklusif | 0,13 | 0,13 | |||||
Lebih dari 76,20 hingga 100,00 inklusif | 0,15 | 0,15 | |||||
Toleransi WT harus tidak lebih dari 10% |
Tabel 2- TABUNGAN TOLERANSI KETEBALAN DINDING | |||||||
Nominal Ketebalan dinding | Nominal OD Melalui 22mm ± mm | Nominal OD 22-48mm ± mm | Nominal OD 48-100mm ± mm | ||||
0,89 | 0,05 / 0,05 | 0,05 / 0,05 | 0,05 / 0,05 | ||||
1,00 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.25 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1,50 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.65 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2,00 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.11 | 0,05 / 0,05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.410 | 0,05 / 0,05 | 0,05 / 0,08 | 0,08 / 0,08 | ||||
2.500 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
2.770 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3.000 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3.050 | 0,05 / 0,08 | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3.40 | - | 0,05 / 0,10 | 0,08 / 0,08 | ||||
3,75 | - | 0,05 / 0,10 | 0,08 / 0,08 | ||||
4,00 | - | 0,08 / 0,10 | 0,08 / 0,10 | ||||
4.19 | - | 0,08 / 0,10 | 0,08 / 0,10 | ||||
4.57 | - | 0,10 / 0,10 | 0,08 / 0,13 | ||||
5.00 | - | 0,10 / 0,13 | 0,10 / 0,13 | ||||
Tabel 2- PERSYARATAN KIMIA | |||||||
Elemen | % | ||||||
Karbon | 0,06-0,18 | ||||||
Mangan | 0,30 hingga 0,60 | ||||||
Phosphprus | Maks 0,040 | ||||||
Belerang | Maks 0,050 | ||||||
Tabel 3- SIFAT MEKANIK | |||||||
Properti | Nilai | ||||||
Kekuatan luluh, min | 170 Mpa | ||||||
Kekuatan Tertinggi, min | 310 Mpa | ||||||
Perpanjangan dalam 50mm, mnt | 35% | ||||||
Kekerasan (Rockwell B), maks | 65.00 |

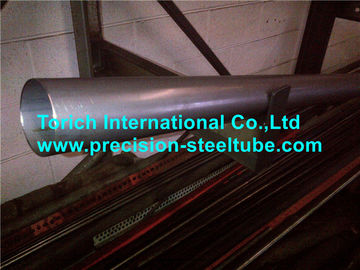

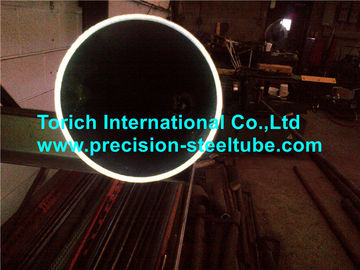

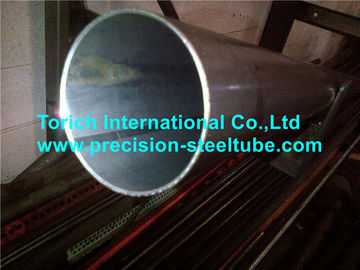

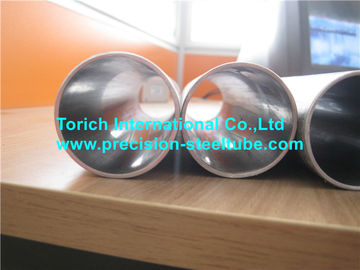

Produksi & Sampel:
PUBLIKASI SAE UNTUK STANDAR TERKAIT:
SAE J409 Analisis Produk - Variasi yang Diizinkan dari Analisis Kimia Tertentu untuk Heat atau Cast
Cast of Steel
Peralatan Tabung Hidrolik SAE J514
SAE J533 Flare untuk Tubing
SAE J1677 Uji dan Prosedur untuk Baja Karbon Rendah dan Nikel Tembaga
SAE J1065 Norminal Reference Tekanan Kerja untuk Baja Hidrolik Tubing
SAE J1453 Fitting - O Ring Face Seal
PERSYARATAN KINERJA:
Uji perataan - SAE1677
Uji pembakaran - SAE1677
Tes Perataan Balik - SAE1677
Uji Ekspansi - SAE1677
Uji Kekerasan - SAE1677
Uji Tarik - SAE1677
Uji Pemanjangan - SAE1677
Uji Bukti Tekanan - SAE1677
Uji Listrik Tidak rusak - SAE1677
Sertifikat Uji: EN10204 3.1 B
Kebersihan - Permukaan bagian dalam dan luar tabung secara komersial cerah, bersih, dan bebas dari lemak, skala oksida, deposit karbon, dan kontaminasi lainnya yang tidak dapat dengan mudah dihilangkan oleh agen pembersih yang biasanya digunakan di pabrik
Perlindungan Korosi - Bagian dalam dan luar tabung jadi dilindungi terhadap korosi selama pengiriman dan penyimpanan normal. Senyawa pencegahan korosi dapat dengan mudah dihilangkan dengan bahan pembersih yang biasanya digunakan dalam pembuatan setelah periode penyimpanan normal.
Pengemasan - Tabungnya dikemas dengan cara yang memungkinkannya untuk diangkut dan disimpan. Biasanya dalam bundel dengan bentuk heksagonal dengan strip kuat dan tali pengangkat untuk bongkar muat. Bisa juga mengikuti persyaratan dan kesepakatan pembeli.
