GOST 30245 Bagian Berongga Persegi Panjang Pipa Baja Struktural Untuk Struktur Bangunan Baja

Seksi berlubang persegi panjang GOST 30245Baja melengkung tertutup bagian persegi dan persegi panjang untuk bangunan

Aplikasi:untuk struktur bangunan baja.

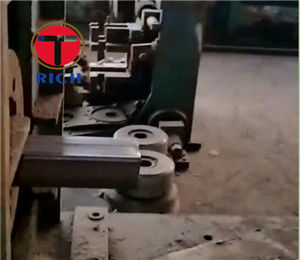

Metode pembuatan:Membentuk bagian tabung bulat dengan pengelasan longitudinal (pengelasan frekuensi tinggi otomatis) dan akibatnya spellerizing ke bagian persegi atau persegi panjang.

Bagian-bagian produk harus sesuai dengan yang ditentukan dalam angka 1 dan 2

Catatan:h √ Tinggi √ lebar √ lebar √ ketebalan dinding √ jari-jari tepi √ momen inersia √ momen resistensi √ jari-jari inersia

h:50-400mm t:4-14mm

Toleransi:

1. Penyimpangan maksimum ketebalan dinding harus sesuai dengan penyimpangan maksimum ketebalan logam kosong dengan lebar 1250mm akurasi rolling normal E sesuai dengan GOST 19903.Penyimpangan maksimum ketebalan tidak berlaku untuk tempat lentur.
2. Penyimpangan maksimum tinggi dan lebar bagian tidak boleh melebihi:

--+/-1.5mm untuk tinggi bagian (lebar) hingga 100mm

--+/-2.0mm untuk tinggi bagian (lebar) melebihi 100mm.

Dalam kasus bagian dengan tinggi (lebar) 100 mm dan ketebalan dinding 7 mm,Pelebihan maksimum tinggi (lebar) bagian tidak boleh melebihi +/-2,0 mm

3. Penyimpangan sudut di bagian persegi dari 90 ° tidak boleh melebihi +/-1°30 ̊,Bila bagian dengan ketebalan dinding dari 7 sampai 14 mm,Penyimpangan maksimum dari 90 ° tidak boleh melebihi +/-2°
