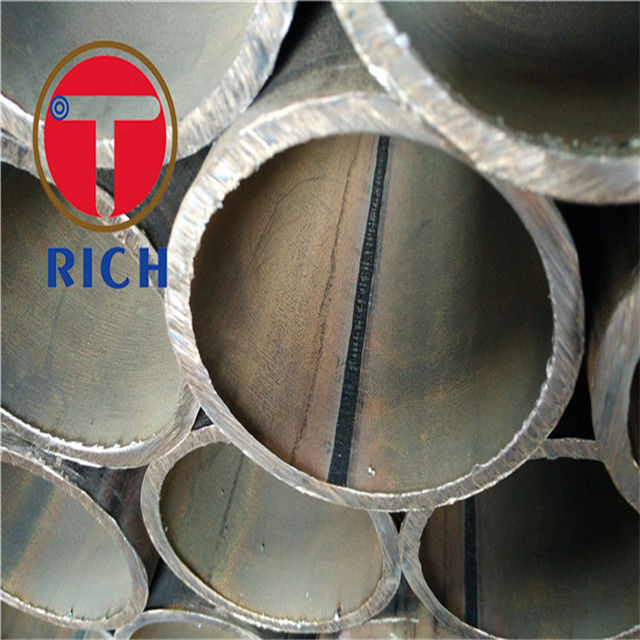

TORICH GB / T13793 10 # 15 # 20 # Q195 215A 235A Tabung Baja Dilas Kekasaran Halus
Properti Dasar
Tempat Asal:
Cina
Nama merek:
torich
Sertifikasi:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
Nomor Model:
GB / T13793
Properti Perdagangan
Jumlah Pesanan Minimum:
5 ton
Harga:
500-1200 USD/ton
Ketentuan Pembayaran:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Kemampuan Penyediaan:
20000 T / Tahun
Ringkasan Produk
Nama produk:TORICH GB/T13793 Bahan 10#15#20# Q195 215A 235A Pipa baja dengan las resistensi listrik longitudinal Standar:GB/T13793 Jangkauan Ukuran:OD:5-711mmWT:0.5-50mmPanjang: 4-12mm atau sesuai dengan aplikasi dan produksi pelanggan yang sebenarnya. Aplikasi:Struktur konstruksi, Transportasi ...
Rincian produk
Menyoroti:
pipa baja dilas
,pengelasan pipa baja
Name:
GB / T13793 10 # 15 # Pipa Baja dengan Las Listrik yang membujur
Technique:
HFRW
Surface:
diminyaki
Delivery Condition:
Perlakuan panas
Usage:
Struktur Konstruksi, Transportasi Cair
Length:
4-12 m
OD:
5-711mm
WT:
0.5-50mm
Deskripsi Produk
Nama produk:TORICH GB/T13793 Bahan 10#15#20# Q195 215A 235A Pipa baja dengan las resistensi listrik longitudinal
Standar:GB/T13793
Jangkauan Ukuran:OD:5-711mmWT:0.5-50mmPanjang: 4-12mm atau sesuai dengan aplikasi dan produksi pelanggan yang sebenarnya.
Aplikasi:Struktur konstruksi, Transportasi cairan
Kelas baja:10# 15# 20# Q195/Q235/Q345/Q390/Q420
Teknologi:HFRW
Karakteristik:
Konsentrisitas yang baik
Kualitas permukaan yang baik
Toleransi OD dan ID yang baik
Keakuratan Tinggi
Kualitas stabil
Kerontokan yang halus
TORICH Jaminan Kualitas
Tabel 1 Toleransi Diameter LuarSatuan: mm
| Diameter luar ((D) | Precesi Umum (PD.A)a | Keakuratan yang lebih tinggi (PD.B) | Keakuratan Tinggi (PD.C) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| >20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| >50-80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114.3-168.3 | ± 0.70 | ± 0.50 | |
| > 168.3-219.1 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0,75%D | ± 0,5%D | |
| aTidak berlaku untuk pipa baja untuk roller conveyor sabuk | |||
Tabel 2 Toleransi ketebalan dindingSatuan: mm
| Ketebalan dinding ((t) | Precesi Umum (PD.A)a | Keakuratan yang lebih tinggi (PD.B) | Keakuratan Tinggi (PD.C) | Ketebalan dinding yang tidak seragamb |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7,5% t |
| > 0,70-1.0 | ± 0.05 | ± 0.04 | ||
| > 1,0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1,5-2.5 | ± 10% t | ± 0.12 | ± 0.06 | |
| > 2,5-3.5 | ± 0.16 | ± 0.10 | ||
| >3,5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4,5-5.5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7,5% t | ± 5,0% t | ||
| aTidak berlaku untuk pipa baja untuk roller conveyor sabuk bTidak berlaku untuk tabung baja Precesion Umum. Ketebalan dinding yang tidak seragam berarti perbedaan antara nilai maksimum dan minimum ketebalan dinding yang diukur pada bagian silang yang sama. | ||||
Tabel 3 Pengelompokan tabung baja
| Diameter luar ((D) /mm | Bending/(mm/m),Tidak lebih dari | ||
| Precesi Umum (PD.A) | Keakuratan yang lebih tinggi (PD.B) | Keakuratan Tinggi (PD.C) | |
| >16 | 1.5 | 1.0 | 0.5 |
Tabel 4 Ketinggian Burr DalamSatuan: mm
| Precesi Umum | Keakuratan yang Lebih Tinggi | Keakuratan Tinggi |
| +0.50 - 0.20 | +0.50 - 0.05 | +0.20 - 0.05 |
Tabel 5 Koefisien berat pipa baja galvanis
| Ketebalan dinding t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Koefisien c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Koefisien c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Koefisien c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Ketebalan dinding t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Koefisien c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Koefisien c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Koefisien c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Ketebalan dinding t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Koefisien c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Koefisien c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Koefisien c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
Tabel 6 Sifat Mekanis
| Kelas baja | Kekuatan hasil rendah Re1./MPa | Kekuatan tarik Rm/MPa | Perpanjangan A/% | |
| D≤ 168,3 mm
| D> 168,3 mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Q345A,Q345B,Q345C | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
Tabel 7 Berat lapisan galvanis panas
| Kelas berat dari lapisan galvanis | Persyaratan | Total berat lapisan seng per satuan luas permukaan bagian dalam dan luar /(g/m2) Tidak kurang dari |
| A | Permukaan dalam dan luar | 500 |
| B | Permukaan dalam dan luar | 400 |
| C | Permukaan dalam dan luar | 300 |
Tabel 8 Item uji dan pengambilan sampel untuk tabung baja
| Nomor | Item pengujian | Frekuensi pengujian | Jumlah sampel |
| 1 | Analisis peleburan | 1/palam api | 1 |
| 2 | Analisis produk selesai | 1/palam api | 1 |
| 3 | Uji tarik | 1 / batch | 1 |
| 4 | Uji tegangan las | 1 / batch | 1 |
| 5 | Uji dampak | 1 / batch | 2 kelompok pada suatu waktu, 3 sampel dalam satu kelompok |
| 6 | Uji perataan | 1 / batch | 1 sampel pada 2 pipa dalam setiap batch |
| 7 | Uji lentur | 1 / batch | 1 sampel pada 2 pipa dalam setiap batch |
| 8 | Uji pembakaran | 1 / batch | 1 sampel pada 2 pipa dalam setiap batch |
| 9 | Uji hidraulik | Semua | Semua |
| 10 | Pengujian ultrasonik | Semua | Semua |
| 11 | Pengujian arus Eddy | Semua | Semua |
| 12 | Uji keseragaman lapisan galvanis | 1 / batch | 1 / batch |
| 13 | Penentuan berat galvanis | 1 / batch | 1 / batch |
| 14 | Uji adhesi lapisan galvanis | 1 / batch | 1 / batch |
