Bahan: | Inconel Tube Austenitic Stainless Steel | Kelas: | TP304, TP316 |
---|---|---|---|
Mengetik: | Mulus dan dilas | produksi: | Selesai dingin dan pengelasan |
Cahaya Tinggi: | inconel 718 tube,inconel 601 tube |

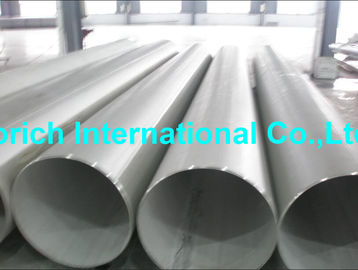

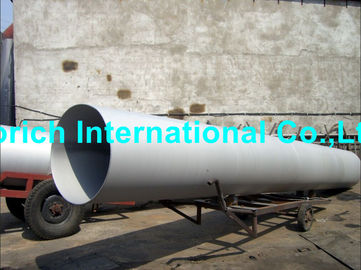

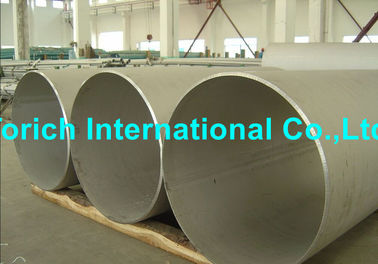

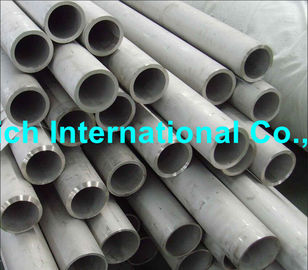

ASTM A688 Tabung Pemanas Feedwarter Stainless Steel Austenitic
Kisaran ukuran: OD: 4.0-230mm WT: 1-30mm L: sesuai dengan kebutuhan pelanggan
Persyaratan Mekanik | |||||||||
Kelas: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
C, maks | 0,08 | 0,035 | 0,035 | 0,080 | 0,035 | 0,035 | 0,035 | 0,08 | 0,080 |
Mn, maks | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 11.5-14.5 | 2,00 |
P, maks | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,060 | 0,045 |
S, maks | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
Si, maks | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
Ni | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
Cr | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
Mo | ... | ... | ... | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | ... | ... |
Nitrogen | ... | ... | ... | ... | ... | ... | ... | ... | ... |
Tembaga | ... | ... | ... | ... | ... |
Kelas: | TP316N | ... | ... | ... | ... |
UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
C, maks | 0,070 | 0,030 | 0,020 | 0,020 | 0,020 |
Mn, maks | 2,00 | 2,00 | 2,00 | 1,00 | 2.0-4.0 |
P, maks | 0,045 | 0,040 | 0,030 | 0,030 | 0,030 |
S, maks | 0,030 | 0,030 | 0,010 | 0,100 | 0,005 |
Si, maks | 4.8-6.0 | 1,00 | 0,50 | 0,80 | 0,50 |
Ni | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
Cr | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
Mo | 0,30-1,50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
Nitrogen | ... | ... | ... | ... | 0,45-0,55 |
Tembaga | ... | ... | ... | 0,30-0,60 |
Persyaratan Tarik | ||||||||
Nilai dan UNS | Kekuatan tekanan min ksi [Mpa] | Kekuatan luluh min ksi [Mpa] | Pemanjangan dalam 2in atau 50mm min% | |||||
304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | |||||
304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | |||||
XM-29 S24000 | 100 [690] | 55 [380] | 35 | |||||
304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | |||||
304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | |||||
N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | |||||
N08367 t > 0,187 | 95 [655] | 45 [310] | 30 | |||||
N08926 | 94 [650] | 45 [310] | 35 | |||||
S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | |||||
S21254 t > 0,187 | 95 [655] | 45 [310] | 35 | |||||
S32654 | 120 [825] | 65 [450] | 40 |
Variasi yang Diizinkan dalam Dimensi | |||||||||
Kelompok | Ukuran, Diameter Luar, dalam (mm) | Variasi yang Diizinkan dalam Diameter Luar, dalam. [Mm] | Variasi yang Diizinkan dalam WT,% | Variasi yang Diizinkan dalam Panjang Potong, dalam [mm] Di Bawah | |||||
1 | Hingga 1/2 (12,7), tidak termasuk | ± 0,005 [0,13] | ± 15 | 1/8 [3] | 0 | ||||
2 | 1/2 hingga 1 1/2 (12,7 hingga 38,1 excl | ± 0,005 [0,13] | ± 10 | 1/8 [3] | 0 | ||||
3 | 1 1/2 hingga 3 1/2 (38.1 hingga 88.9 tidak termasuk | ± 0,010 [0,25] | ± 10 | 3/16 [5] | 0 | ||||
4 | 3 1/2 hingga 5 1/2 (88.9 hingga 139.7 excl | ± 0,015 [0,38] | ± 10 | 3/16 [5] | 0 | ||||
5 | 5 1/2 hingga 5 1/2 (139.7 hingga 230.2 excl | ± 0,030 [0,76] | ± 10 | 3/16 [5] | 0 |
