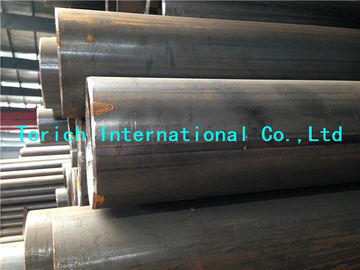

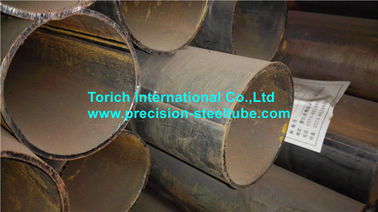

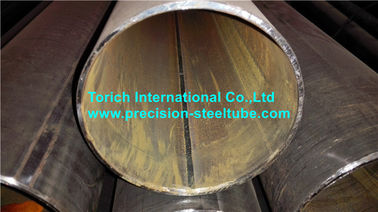

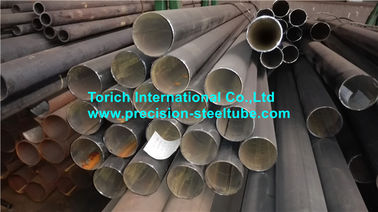

BS6323-7 SAW4, SAW5 Seamless Longitudinal Arc Terendam Pipa Las
Rincian produk
pipa baja dilas
,Listrik perlawanan dilas tabung baja
Standar: BS6323-7 Tabung baja tanpa jahitan dan las untuk tujuan mekanik mobil dan teknik umum
Bagian 7: Persyaratan khusus untuk tabung baja las busur tenggelam
Aplikasi: untuk industri otomotif / untuk penggunaan mesin / untuk tujuan teknik mekanik dan umum
Jangkauan ukuranO.D: 508-2020mm W.T.:6.3-50mm L:max12000mm
Metode pembuatan:
Tabung yang diproduksi oleh longitudinally butt pengelasan plat baja preformed atau skelp dengan proses pengelasan busur tenggelam otomatis
Kondisi pengiriman:
Tabung-tabung ini disediakan dalam kondisi:
a) Seperti dilas
b) Berukuran panas
c) Berukuran dingin
| Komposisi Kimia dan Sifat Mekanis | ||||||||
| Pengangkatan | Komposisi kimia (analisis sendok) | Sifat mekanik | ||||||
| C | Ya. | Mn | P | S | Re | Rm | A | |
| Max. | Max. | Max. | Max. | Max. | Min. | Min. | Min. | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, misalnya BS 5135.a Elemen pemurnian biji-bijian dapat ditambahkan ke kelas ini atas pilihan produsen. | ||||||||
| Dimensi tabung baja las busur tenggelam | ||||||
| Diameter luar | Ketebalan | |||||
| Ketebalan minimum | Ketebalan dalam penggunaan umum | Ketebalan maksimum | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| CATATAN Diameter dan ketebalan luar lainnya tersedia berdasarkan kesepakatan antara pembeli dan produsen.Untuk sifat bagian termasuk massa per unit panjang,lihat lampiran B dari BS 6323-1:1982 | ||||||
Catatan: Kelas baja khusus juga tersedia, sesuai permintaan pelanggan.
Ujiannya:
Uji lentur (strips)
Diameter batang harus sama dengan ukuran dikalikan dengan ketebalan potongan uji.
Bagian uji tidak harus menunjukkan retakan atau cacat yang signifikan. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
Dalam kasus batas, uji lebih lanjut harus dilakukan pada potongan uji dari las yang sama yang berdekatan dengan potongan uji asli.
Publikasi yang dirujuk:
BS3601,Pipa dan tabung baja untuk tujuan tekanan: baja karbon dengan sifat suhu kamar tertentu
BS 3602,Spesifikasi untuk pipa baja dan tabung untuk tujuan tekanan: baja karbon dan karbon mangan dengan sifat suhu tinggi tertentu.
BS 3603Spesifikasi untuk pipa baja dan tabung untuk tujuan tekanan: baja karbon dan paduan dengan sifat suhu rendah tertentu
BS3604,Spesifikasi untuk pipa baja dan tabung untuk tujuan tekanan: baja paduan ferit dengan sifat suhu tinggi tertentu.
BS3605Pipa stainless steel austenit tanpa jahitan dan las dan tabung baja untuk tujuan tekanan
BS4360, Spesifikasi untuk baja struktur las
BS4848Profil baja struktural yang digulung panas
BS4848-2,Bagian berongga
BS5135Pengelasan logam-arc dari baja karbon dan mangan karbon
BS6323Spesifikasi untuk tabung baja tanpa jahitan dan las untuk tujuan otomotif, mekanik dan teknik umum
BS6323-1, Persyaratan umum
-
