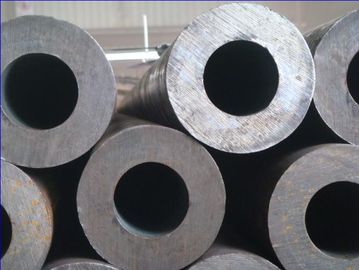

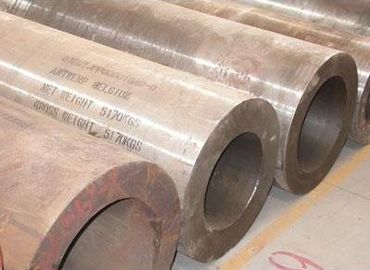

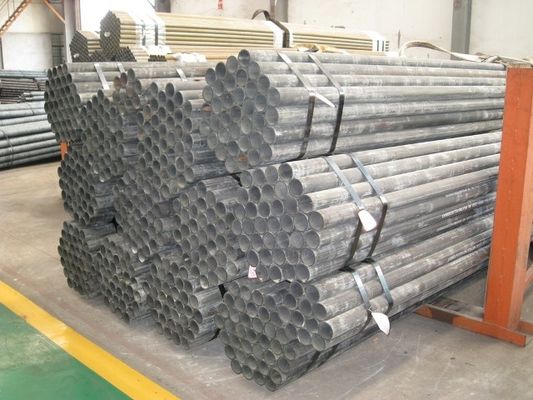

Pipa Baja Struktural Bulat Mulus Berbentuk Panas 10, 20, 35, 45, 10Mn2, 15Cr, 20Cr

GOST 8732-78 10, 20, 35, 45, Pipa Baja Berbentuk Panas, Pipa Baja Struktural, Pipa Baja Struktural

GOST 8732-78 Pipa baja yang dibentuk panas tanpa jahitan

Diameter luar: 32 ️ 219 mm
(32; 33,7; 38; 42; 42,4; 45; 48,350; 51; 54; 57; 60; 60.3*; 63,5(Pasal 68; 70; 73; 76; 82,5*; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 178*; 180; 194; 203; 219)

Ketebalan dinding: 2,8 46 mm
(2,8; 3; 3,2*; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 22; 24; 25; 26; 28; 30; 32; 34; 35; 36; 38; 40; 42; 45)

Toleransi:
OD:
D 32 mm: ± 0,5 mm
D 51 219 mm: ± 1%
WT:
S 2,8 15 mm: + 12,5% 15%
S 16 30 mm: ± 12,5%
S 32 45 mm: + 10% 12,5%
Catatan:

1. Kelas baja: 10, 20, 35, 45, 10Mn2, 15Cr, 20Cr, 40Cr, 30CrMnSi, 15CrMo, 30CrM sesuai dengan GOST 1050-88, GOST 4543-71, GOST 19281-89.
2. Dimensi yang ditandai dengan "*", serta dimensi menengah diproduksi dengan persetujuan.
3. Dimensi pipa dan toleransi sesuai dengan GOST 8732-78.
4. Persyaratan teknis sesuai dengan GOST 8731-74.
5. Panjang dari 4 sampai 11,7 m tergantung pada diameter dan ketebalan dinding.
6. Kelompok metrik kualitas:
   BВ dengan penetapan tingkat komposisi kimia untuk baja mati (kelas sesuai GOST 1050-88, GOST 4543-71, GOST 19281-89);
   V dengan penetapan tingkat sifat mekanik dan komposisi kimia;
   G dengan pengaturan laju komposisi kimia dan kontrol sifat mekanik untuk sampel yang diobati panas.
