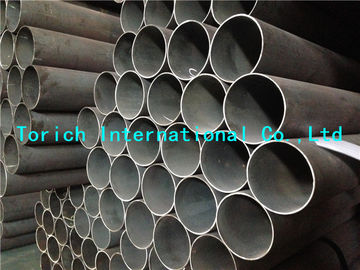

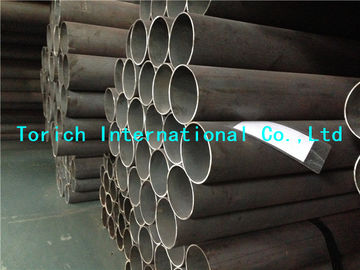

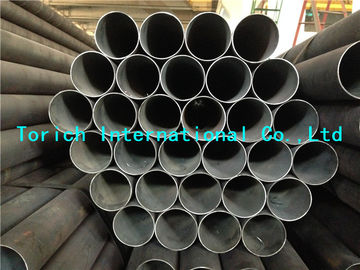

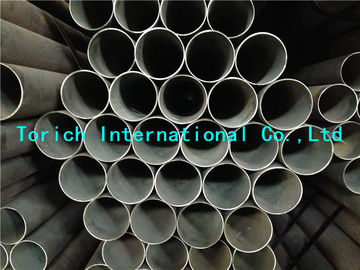

Hot selesai tabung baja dilas untuk mobil BS6323-2 HFW2 HFW3 HFW4 HFW5
Rincian produk
pengelasan pipa baja
,Listrik perlawanan dilas tabung baja
BS6323-2 HFW2 HFW3 HFW4 HFW5 Tabung baja las panas untuk mobil
Standar: BS6323-2Tabung baja tanpa jahitan dan las untuk tujuan otomotif, mekanika dan teknik umum
Bagian 2:Persyaratan khusus untuk tabung baja las panas
Aplikasi:untuk industri otomotif / untuk penggunaan mesin / tujuan teknik mekanik dan umum
Jangkauan ukuran:O.D.:6-350mm W.T.:1-30mm L:max12000mm
Metode pembuatan:
Tabung-tabung ini diproduksi dari strip bergulir datar dengan las laut longitudinal dengan proses terus menerus tanpa penambahan logam pengisi, dan harus selesai panas.
Kondisi pengiriman:
Tabung-tabung yang dikirim dalam kondisi panas selesai.
| Desain | Komposisi kimia (analisis sendok) | Mesin | ||||||
| Cmax. | Simax. | Mnmax. | Pmax. | Smax. | Remin. | Rmmin | Amin. | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| CATATAN Pengelasan tabung dari kelas ini tidak memerlukan teknik khusus tetapi harus berhati-hati dan pengelasan harus dilakukan sesuai dengan pedoman yang diberikan dalam standar Inggris yang sesuai untuk pengelasan,misalnya BS 5135. aJika baja bergelombang atau baja setengah mati digunakan untuk kelas 2, kandungan karbon dapat meningkat menjadi 0,19%, dan jika digunakan untuk kelas 3, menjadi 0,23%. dapat ditambahkan ke kelas ini sesuai pilihan produsen. | ||||||||
| Ukuran tabung baja las panas | ||||||
| Di luar | Penunjukan HFW 2 dan 3 | Penunjukan HFW 4 dan 5 | ||||
| Ketebalan | Ketebalan | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| CATATAN Untuk sifat bagian, termasuk massa per unit panjang, lihat lampiran B dari BS 6323-1:1982 | ||||||
Tes
Uji perataan
Uji lentur (seluruh tabung)
| Jarak antara pelat untuk pengujian perataan | |
| Pengangkatan | Jarak antara pelat |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
Publikasi yang dirujuk:
BS 3602-1Pipa dan tabung baja fir tanpa jahitan untuk tujuan tekanan: baja karbon dan karbon mangan dengan sifat suhu tinggi tertentu
BS 3602-1, Tabung las resistansi listrik dan tabung las induksi tanpa jahitan
BS 3602-2, Tabung las busur tenggelam
BS 3603Spesifikasi untuk pipa baja dan tabung untuk tujuan tekanan: baja karbon dan paduan dengan sifat suhu rendah tertentu
BS3604,Spesifikasi untuk pipa baja dan tabung untuk tujuan tekanan: baja paduan ferit dengan sifat suhu tinggi tertentu.
BS3605Pipa stainless steel austenit tanpa jahitan dan las dan tabung baja untuk tujuan tekanan
BS4360, Spesifikasi untuk baja struktur las
BS4848Profil baja struktural yang digulung panas
BS4848-2,Bagian berongga
BS5135Pengelasan logam-arc dari baja karbon dan mangan karbon
BS6323Spesifikasi untuk tabung baja tanpa jahitan dan las untuk tujuan otomotif, mekanik dan teknik umum
BS6323-1, Persyaratan umum
-
