Tempat asal: | Cina |
---|---|
Nama merek: | TORICH |
Sertifikasi: | ISO 9001-2008 ISO 14001 EN 10204.3.1 LR KR |
Nomor model: | EN10305-2 |
Kuantitas min Order: | 5 ton |
Harga: | 600-1200USD/TON |
Kemasan rincian: | perlindungan antirust minyak dalam bundel heksagonal atau atas permintaan |
Waktu pengiriman: | 5-8 minggu |
Menyediakan kemampuan: | 60000 ton per tahun |
Baja kelas: | E155 E195 E235 E275 E335 | Bentuk: | Bulat |
---|---|---|---|
Diemension: | 6-350mm * 1-35mm * maks12000mm | Aplikasi: | Untuk industri Otomatis / untuk penggunaan mesin / Tabung Silinder Minyak / peredam kejut sepeda mot |
Metode produksi: | Dilas + Dingin Digambar | Pengiriman Kondisi: | Cc + Lc + SR + Iklan + N (NBK) |
Catatan: | Baja kelas khusus juga tersedia, sesuai dengan permintaan pelanggan | ||
Cahaya Tinggi: | pipa baja dilas,pengelasan pipa baja |

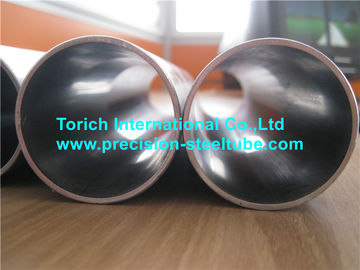

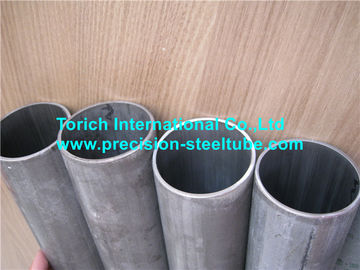

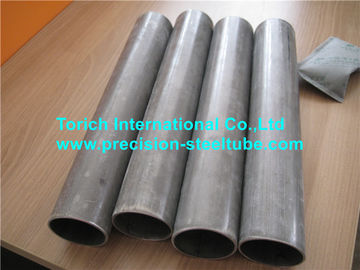

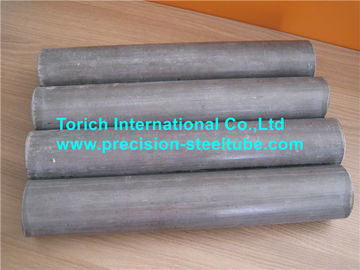

EN10305-2 Tabung Baja Dilas dengan Tabung Baja Dingin Dingin Presisi untuk Aplikasi Mekanik / Otomotif
EN10305-2 Tabung Baja Dingin Dingin Presisi Dilas
Aplikasi: untuk industri Otomatis / untuk penggunaan Mesin / Tabung Silinder Minyak / Peredam Kejut Sepeda Motor, silinder dalam / Silinder Teleskopik
Detail Cepat:
Kisaran Ukuran: OD: 6-350mm WT: 1-35mm L: max12000mm
Tingkat Baja: E195, E237, E275, E355,
Deskripsi:
ERW + DOM
Tabung dibuat dari pra-tabung las listrik dengan menggambar dingin atau proses lain yang sesuai.
Tabung tidak termasuk lasan yang digunakan untuk menyambung panjang strip canai datar sebelum membentuk pra-tabung
Deskripsi:
Pipa mekanis terbuat dari baja panas atau dingin.
Meliputi tubing baja karbon rendah tahan-listrik untuk digunakan sebagai tubing mekanis
Keuntungan:
Konsentrisitas yang baik, harga lebih baik daripada mulus.
Kelas Baja dan Komposisi Kimia
Kualitas baja | C | Si | M N | P | S | |
Nama Baja | Nomor baja | maks | maks | maks | maks | maks |
E155 | 1,0033 | 0,11 | 0,35 | 0,70 | 0,025 | 0,025 |
E195 | 1,0034 | 0,15 | 0,35 | 0,70 | 0,025 | 0,025 |
E235 | 1.0308 | 0,17 | 0,35 | 1.20 | 0,025 | 0,025 |
E275 | 1.0225 | 0,21 | 0,35 | 1.40 | 0,025 | 0,025 |
E355 | 1.0580 | 0,22 | 0,35 | 1,60 | 0,025 | 0,025 |
Sifat mekanik pada suhu kamar | |||||||||||||
Kualitas baja | Nilai minimum untuk kondisi pengiriman a b | ||||||||||||
Nama Baja | (+ Cc) | (+ LCc) | (+ SR) | (+ Iklan) | (+ N) | ||||||||
Rm Mpa | SEBUAH % | Rm Mpa | SEBUAH % | Rm Mpa | ReH Mpa | SEBUAH % | Rm Mpa | SEBUAH % | Rm Mpa | ReHe Mpa | SEBUAH % | ||
E155 | 1,0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1,0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: kekuatan tarik; ReH: kekuatan hasil atas; A: perpanjangan setelah fraktur
b 1Mpa = 1N / mm2
c Bergantung pada tingkat pekerjaan dingin pada lulus akhir, kekuatan luluh mungkin hampir sama tinggi dengan kekuatan tarik.
Untuk keperluan perhitungan, hubungan berikut direkomendasikan:
untuk kondisi pengiriman + C: ReH ≥0.8 Rm
untuk kondisi pengiriman + LC: ReH ≥0.7 Rm
d Untuk keperluan perhitungan, direkomendasikan relasi berikut: ReH≥0.5Rm
e Untuk tabung dengan diameter luar ≤30mm dan tebal dinding ≤3mm nilai minimal ReH 10Mpa lebih rendah dari nilai yang diberikan dalam Tabel ini
Catatan: Kelas baja khusus juga tersedia, sesuai permintaan pelanggan.
Aplikasi:
Industri otomatis / untuk penggunaan Mesin / Tabung Cylinder Minyak / Peredam Kejut Sepeda Motor
silinder dalam / Silinder Teleskopik
Keunggulan kompetitif:
Sumber bahan baku yang baik dari Bao Steel.
Waktu pengiriman yang cepat sesuai dengan PO dan perjanjian.
Menghasilkan tepat sesuai dengan standar dan kebutuhan pelanggan.
Tim ekspor berpengalaman untuk layanan pelanggan, balasan cepat dalam waktu 24 jam.
Tempat produksi:
Metode tes:
Tes keregangan
Tes perataan
Tes ekspansi melayang
Pemeriksaan dimensi
Pengukuran kekasaran
Pemeriksaan visual
Pengujian tidak merusak
Sebuah. Tes untuk ketidaksempurnaan longitudinal-
- Tes arus Eddy - EN10246-3, level E3
- pengujian ultrasonik - EN10246-7, level U3
b. Anti bocor
- Pengujian non-destruktif untuk verifikasi kebocoran-ketat harus dilakukan sesuai dengan EN10246-1
EN10305 Terdiri dari Bagian-bagian berikut dengan judul umum "Tabung baja untuk aplikasi presisi - Kondisi pengiriman teknis"
Bagian 1: Tabung Dingin Diambil Seamless
Bagian 2: Tabung Dingin Diambil Dilas
Bagian 3: Tabung Dingin Berukuran Dilas
Bagian 4: Tabung Dingin Dingin Diambil untuk Sistem Tenaga Hidrolik dan Pneumatik
Bagian 5: Welded dan Cold Sized Square dan Rectangular Tubes
Bagian 6: Tabung Dingin Dingin Untuk Sistem Tenaga Hidrolik dan Pneumatik
Acuan normatif:
EN10002-1, Bahan logam - Pengujian Tarik - Bagian 1: Metode pengujian pada suhu sekitar
EN10020, Definisi dan klasifikasi nilai baja
EN10021, Persyaratan pengiriman teknis umum untuk produk baja dan besi
EN10027-1, Sistem penunjukan untuk baja - Bagian 1: Nama baja, simbol utama
EN10027-2, Sistem penunjukan untuk baja - Bagian 2: Sistem numerik
EN10052, Kosakata istilah perlakuan panas untuk produk ferro.
EN10204, Produk logam - Jenis dokumen inspeksi
EN10233, Bahan logam - Tabung - Uji Perataan
EN10234, Bahan logam - Tabung - Uji ekspansi melayang
EN10246-1, Pengujian tabung baja non-destruktif - Bagian 1: Pengujian elektromagnetik otomatis untuk tabung baja feromagnetik yang mulus dan dilas (kecuali yang dilubangi busur) untuk verifikasi keketatan kebocoran hidraulik
EN10246-3, Pengujian tidak merusak dari tabung baja - Bagian 3: Pengujian arus eddy otomatis untuk pipa baja seamless dan dilas (kecuali las busur terendam) untuk mendeteksi ketidaksempurnaan
EN10246-5, Pengujian tabung baja non-destruktif - Bagian 5: Pengujian kebocoran transduser / fluks magnetis periferal penuh untuk tabung baja feromagnetik yang mulus dan dilas (kecuali terendam busur) untuk mendeteksi ketidaksempurnaan longitudinal
EN10246-7, Pengujian tabung baja non-destruktif - Kualifikasi dan kompetensi personil pengujian level 1 dan 2 tidak merusak.
EN ISO377, Produk Baja dan Baja - Lokasi dan persiapan sampel dan benda uji untuk pengujian mekanis (ISO 377: 1997)
EN ISO 2566-1, Baja - Konversi nilai perpanjangan - Bagian 1: Karbon dan Baja paduan rendah (EN102566-1: 1984)
EN 10168, Produk besi dan baja - Dokumen inspeksi - Daftar informasi dan deskripsi
ENV10220, tabung baja mulus dan dilas - Dimensi dan massa per satuan panjang
EN10266, Tabung Baja, perlengkapan dan bagian berongga struktural - Definisi dan simbol untuk digunakan dalam standar produk
EN ISO 4287, Spesifikasi produk geometris (GPS) - Tekstur Permukaan: Metode profil - Persyaratan, definisi, dan parameter tekstur permukaan (ISO 4287: 1997)
