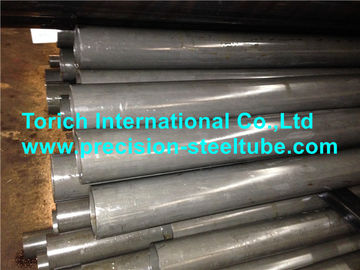

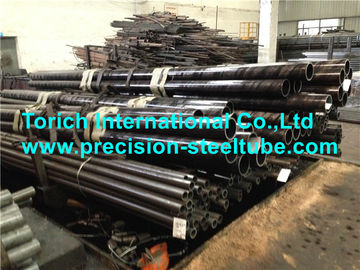

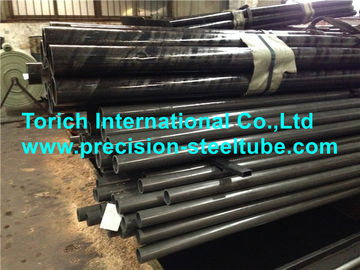

EN10216-3 Seamless Steel Tube Untuk Keperluan Tekanan Kondisi Pengiriman Teknis
Rincian produk
stainless steel presisi tubing
,Seamless Carbon Steel tube
EN10216-3 Tabung Baja Tanpa Jahit Untuk Tujuan Tekanan Ketentuan Pengiriman Teknis
Baja benar-benar mati dibuat menjadi butir halus.
Tabung diproduksi dengan proses yang lancar
Opsi 1: Tabung harus selesai dingin sebelum perawatan panas
Membentuk kondisi operasi dan pengiriman
| Operasi pembentukan | Kondisi perawatan panas | Simbol untuk kondisi pengiriman |
| Hot selesai | Diormalkan | +N |
| Hot selesai | Dipotong dan dipanaskan | +QT |
| Hot selesai + dingin selesai | Diormalkan | +N |
| Hot selesai + dingin selesai | Dipotong dan dipanaskan | +QT |
Komposisi kimia
| Kelas bajaKelas baja | C | Ya. | Mn | P | S | Cr | Mo | Tidak | Al | Cu | N | Nb | Ti | V | Nb+Ti+V | |
| Nama baja | Nomor baja | maksimal | maksimal | maksimal | maksimal | maksimal | maksimal | maksimal | menit | maksimal | maksimal | maksimal | maksimal | maksimal | maksimal | |
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.50-1.50 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.20 | 0.40 | 0.50-1.50 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P355N P355NH | 1.0562 1.0565 | 0.18 | 0.50 | 0.90-1.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P355NL1 P355NL2 | 1.1106 1.0566 | 0.20 | 0.50 | 0.90-1.70 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P460N P460NH P460NL1 | 1.8905 1.8935 1.8915 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P460NL2 | 1.8918 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620Q P620QH | 1.8876 1.8877 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620QL | 1.8890 | 0.20 | 0.80 | 1.00-1.70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | 0.20 | 0.80 | 1.20-1.70 | 0.025 | 0.015 | 0.30 | 0.70 | 2.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.12 | - |
| P690QL2 | 1.8888 | 0.20 | 0.80 | 1.20-1.70 | 0.020 | 0.010 | 1.50 | 0.70 | 2.50 | 0.020 | 0.30 | 0.015 | 0.06 | 0.05 | 0.12 | - |
Sifat mekanik pada suhu kamar:
| STeel Kelas | Pengolahan panas Kondisi -penerimaan | Kekuatan hasil atas atau kekuatan bukti Reh atau Rp0.2 min untuk ketebalan dinding T dalam mm Mpa | Kekuatan tarik Rm untuk ketebalan dinding T dalam mm | Elongasi A min | |||||||||||
| ≤12 | >12 sampai ≤20 | >20 sampai ≤40 | >40 sampai ≤50 | > 50 sampai ≤ 65 | > 65 sampai ≤ 80 | > 80 sampai ≤ 100 | ≤ 20 | >20 sampai ≤40 | > 40 sampai ≤ 65 | > 65 sampai ≤ 100 | Aku | t | |||
| Nama baja | Nomor baja | +N | |||||||||||||
| P275NL1 P275NL2 | 1.0488 1.1104 | +N | 275 | 265 | 255 | 245 | 235 | 390-530 | 390-510 | 360-480 | 24 | 22 | |||
| P355N P355NH | 1.0562 1.0565 | +N | 355 | 345 | 335 | 325 | 315 | 305 | 490-650 | 490-630 | 450-590 | 22 | 20 | ||
| P355NL1 P355NL2 | 1.0566 1.1106 | +N | 355 | 345 | 335 | 325 | 315 | 305 | 490-650 | 490-630 | 450-590 | 22 | 20 | ||
| P460N P460NH P460NL1 P460NL2 | 1.8905 1.8935 1.8915 1.8918 | +N | 360 | 350 | 440 | 425 | 410 | 400 | 390 | 560-730 | 490-690 | 19 | 17 | ||
| P620Q P620QH P620QL | 1.8876 1.8877 | +QT | 620 | 580 | 540 | - | - | 740-930 | 690-860 | 630-800 | - | 16 | 14 | ||
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | +QT | 690 | 650 | 615 | 540 | 500 | 770-960 | 720-900 | 670-850 | 620-800 | 16 | 14 | ||
| P690QL2 | 1.8888 | +QT | 690 | 690 | 650 | 580 | 540 | 770-960 | 700-880 | 680-860 | 16 | 14 | |||
Toleransi pada OD dan WT:
| Diameter luar D mm
| Toleransi pada D | Toleransi pada T untuk rasio T/D | |||
| ≤ 0.025 | > 0,025≤0.050 | > 0,050≤0.10 | > 0.10 | ||
| D ≤ 219.1 | ± 1% atau ± 0,5 mm, yang mana yang lebih besar | ± 12,5 atau ± 0,4 mm, mana yang lebih besar | |||
| D > 219.1 | ± 20% | ± 15% | ± 12,5% | ± 10% | |
Jumlah tabung per unit uji
| Diameter luar D ((mm) | Jumlah tabung maksimum per unit uji |
| D≤114.3 | 200 |
| 114.3 | 100 |
| D> 323.9 | 50 |
Toleransi pada panjang yang tepat
| Panjang L | Toleransi pada panjang yang tepat |
| 2000 | +10 0 |
| 6000 | +15 0 |
| L>12000 | +dengan persetujuan 0 |
Referensi normatif:
EN10002-1, Bahan logam-Pengujian ketegangan-Bagian 1: Metode pengujian ((pada suhu sekitar).
EN10002-5, Bahan logam-Pengujian ketegangan-Bagian 5: Metode pengujian ((pada suhu tinggi).
EN10020, Definisi dan klasifikasi kelas baja.
EN10021, Persyaratan teknis pengiriman umum untuk produk baja dan besi.
EN10045-1, Bahan logam-Pengujian dampak Charpy-Bagian 1: Metode pengujian
EN10052, Vocabulary of heat treatment terms for ferrous products (Lamak istilah pengolahan panas untuk produk besi).
EN 10204, Produk logam - Jenis dokumen inspeksi
EN10027-1, Sistem Penamaan Baja - Bagian 1: Nama Baja, Simbol Utama.
EN10027-2, Sistem Penamaan untuk Baja - Bagian 2: Sistem numerik.
EN10220, Tabung baja tanpa jahitan dan las - Dimensi dan massa per panjang satuan
EN10233, Bahan logam - Tabung - Uji perataan
EN10234, Bahan logam - Tabung - Uji ekspansi drift
EN10236, Bahan logam - Tabung - Uji ekspansi cincin.
EN10237, Bahan logam - Tabung - Uji ketegangan cincin
EN10246-1, Pengujian non-destruktif tabung baja Bagian 1: Pengujian elektromagnetik otomatis
tabung baja ferromagnetik tanpa jahitan dan las (kecuali las busur tenggelam) untuk
verifikasi kedap air hidraulik
EN10246-5, Pengujian non-destruktif tabung baja - Bagian 5: Otomatis penuh magnet periferal
pengujian kebocoran transduser / fluks dari tanpa jahitan dan las (kecuali yang dilas dengan arc submerged)
tabung baja ferromagnetik untuk mendeteksi cacat longitudinal.
EN10246-6, Tes Non-Destructive dari tabung baja - Bagian 6: Tes ultrasonik otomatis penuh periferal
dari tabung baja tanpa jahitan untuk mendeteksi ketidaksempurnaan melintang
EN10246-7, Tes Non-Destructive dari tabung baja - Bagian 7: Tes ultrasonik otomatis penuh periferal
dari tabung baja tanpa jahitan untuk mendeteksi cacat longitudinal
-
