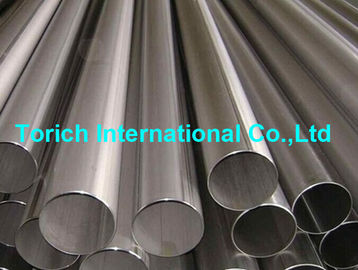

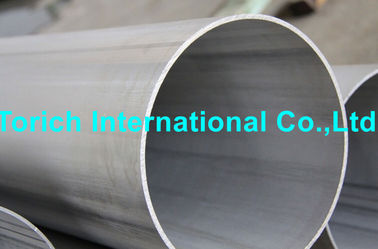

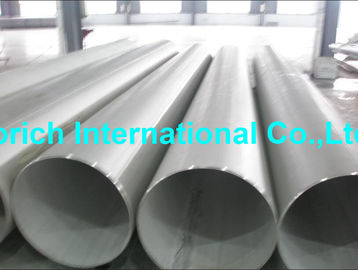

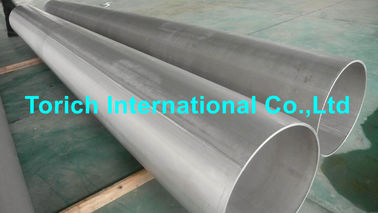

Tekanan tujuan EN10217-7 Stainless Steel tabung dengan pengelasan busur otomatis
Rincian produk
pipa baja dilas
,pengelasan pipa baja
Tujuan Tekanan EN10217-7 Tabung Baja Rinsing Dengan Pengelasan Busur Otomatis
EN10217-7 Tabung baja las untuk tujuan tekanan - Ketentuan teknis pengiriman -
Bagian 7: Tabung Baja Tidak Berlemak
Pembuatan:
The tubes are manufactured from hot or cold rolled plates, sheet or strips in accordance with EN10028-1, atau dengan menggunakan bahan baku lainnya.
longitudinally arc atau laser welded by fusion accross the abutting edges (dilas secara longitudinally atau laser welded by fusion accross the abutting edges)
Proses pembuatan
- Pengelasan busur otomatis
- Laser pengelasan
Komposisi kimia dari baja austenit:
| Kelas baja | C maksimal | Ya. maksimal | Mn maksimal | P maksimal | S maksimal | N | Cr | Cu | Mo | Tidak | lainnya | |
| Nama baja | Nomor baja | |||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.5-19.5 | - | - | 8.0 sampai 15.0 | - |
| X2CrNi19-11 | 1.4306 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 18.0-20.0 | - | - | 10.0 sampai 12.0 | - |
| X2CrNiN18-10 | 1.4311 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 17.5-19.5 | - | - | 8.5 sampai 11.5 | - |
| X5CrNi18-10 | 1.4301 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.5-19.5 | - | - | 8.0 sampai 10.5 | - |
| X6CrNiTi18-10 | 1.4541 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-19.5 | - | - | 9.0 sampai 12.0 | Ti5xCto0.70 |
| X6CrNiNb18-10 | 1.4550 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-19.5 | - | - | 9.0 sampai 12.0 | Nb10xCto1.00 |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.00 sampai 2.50 | 10.0 sampai 13.0 | - |
| X5CrNiMo17-12-2 | 1.4401 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.00 sampai 2.50 | 10.0 sampai 13.0 | - |
| X6CrNiMoTi17-12-2 | 1.4571 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 16.5-18.5 | - | 2.00 sampai 2.50 | 10.5 sampai 13.5 | Ti5xCto0.70 |
| X2CrNiMo17-12-3 | 1.4432 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.50 untuk 3.0 | 10.5 sampai 13.0 | |
| X2CrNiMoN17-13-3 | 1.4429 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 2.50 untuk 3.0 | 11.0 sampai 14.0 | - |
| X3CrNiMo17-13-3 | 1.4436 | 0.050 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.50 untuk 3.0 | 10.5 sampai 13.0 | - |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.0-19.0 | - | 2.50 untuk 3.0 | 12.5 sampai 15.0 | - |
| X2CrNiMoN17-13-5 | 1.4439 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 4.0to5.0 | 12.5 sampai 14.5 | - |
| X2CrNiMo18-15-4 | 1.4438 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.5-19.5 | - | 3.0-4.0 | 13.0 sampai 16.0 | - |
| X1NiCrMoCu31-27-4 | 1.4563 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤ 0.10 | 26.0-28.0 | 0.70-1.50 | 3.0-4.0 | 30.0 sampai 32.0 | - |
| X1NiCrMoCu25-20-5 | 1.4539 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤ 0.15 | 19.0-21.0 | 1.20-2.00 | 4.0-5.0 | 24.0 sampai 26.0 | - |
| X1CrNiMoCuN20-18-7 | 1.4547 | 0.030 | 0.70 | 1.00 | 0.030 | 0.010 | 0.18-0.25 | 19.5-20.5 | 0.50-1.00 | 6.0-7.0 | 17.5 sampai 18.5 | - |
| X1NiCrMoCuN25-20-7 | 1.4529 | 0.030 | 0.50 | 1.00 | 0.030 | 0.010 | 0.15-0.25 | 19.0-21.0 | 0.50-1.50 | 6.0-7.0 | 24.0 sampai 26.0 | - |
Komposisi kimia dari baja austenit:
| Kelas baja | C maksimal | Ya. maksimal | Mn maksimal | P maksimal | S maksimal | N | Cr | Cu | Mo | Tidak | lainnya | |
| Nama baja | Nomor baja | |||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.10-0.22 | 21.0-23.0 | - | 2.50-3.5 | 4.5-6.5 | - |
| XCrNiN23-4 | 1.4362 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-6.5 | - |
| X2CrNiMoN25-7-4 | 1.4410 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.20-0.35 | 24.0-26.0 | - | 3.0-4.5 | 6.0-8.0 | - |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | 1.00 | 1.00 | 0.035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-1.00 | 3.0-4.5 | 6.0-8.0 | W0.50-1.00 |
Kondisi pengiriman:
| Simbol | Jenis kondisi pengiriman | Kondisi permukaan |
| W0b | Dilas dari plat, lembaran atau pita yang digulung panas atau dingin 1D, 2D, 2E, 2B | Seperti dilas |
| W1b | Dilas dari pelat, lembaran atau strip yang digulung panas 1D, tanpa kulit | Bersih secara logam |
| W1A b | Dilas dari pelat, lembaran atau strip yang digulung panas 1D, tanpa kulit | Bersih secara logam |
| W1R b | Dilas dari plat, lembaran atau strip yang digulung panas 1D, terang dipanaskan | Bercahaya logam |
| W2 b | Dilas dari pelat, lembaran atau strip yang digulung dingin 2D, 2E, 2B tanpa kerikil | Bersih secara logam |
| W2A b | Dilas dari lempeng, lembaran atau strip yang digulung dingin 2D, 2E, 2B, diobati panas, dikupas | Kecuali untuk wel, pada dasarnya lebih halus daripada untuk jenis W1 dan W1A |
| W2R b | Dilas dari lempeng, lembaran atau pita yang digulung dingin 2D, 2E, 2B, terang dipanaskan | Bercahaya logam |
| WCA | Dilas dari plat, lembaran atau pita yang digulung panas atau digulung dingin 1D, 2D, 2E, 2B, diobati panas jika perlu, setidaknya 20% terbentuk dingin, diobati panas, dengan logam las yang dikristalkan kembali, dikupas | Bersih secara logam, dilas hampir tidak dikenali |
| WCR | Dilas dari plat, lembaran atau strip yang digulung panas atau digulung dingin 1D, 2D, 2E, 2B, diobati panas jika sesuai, setidaknya 20% terbentuk dingin, terang dipanaskan, dengan logam las yang dikristalkan kembali | Bercahaya logam, dilas hampir tidak dikenali |
| WG | Tanah c | Metallically terang-ground, jenis dan tingkat penggilingan harus disepakati pada saat pertanyaan dan pesanan |
| WP | Bahasa Polandia c | Metallically cerah-polishing, jenis dan tingkat polishing harus disepakati pada saat pertanyaan dan pesanan |
EN10217-1 Bagian 1: Tabung baja tahan karat dengan sifat suhu kamar yang ditentukan
EN10217-2 Bagian 2: Tabung baja tahan karat dan baja tahan karat yang dilas listrik dengan tingkat tinggi yang ditentukan
sifat suhu
EN10217-3 Bagian 3:Tabung baja paduan biji halus
EN10217-5 Bagian 4: Tabung baja tahan karat las listrik dengan suhu rendah yang ditentukan
sifat
EN10217-5 Bagian 5: Tabung baja tahan karat las busur terendam dengan spesifikasi rendah
sifat suhu
EN10217-6 Bagian 6: Tabung baja tahan karat las busur terendam dengan spesifikasi rendah
sifat suhu
EN10217-7 Bagian 7: Tabung baja tahan karat.
Referensi normatif:
EN 473, Uji Destruktif - Kualifikasi dan sertifikasi personel NDT - Prinsip Umum
EN 910, Uji kerusakan pada las dalam bahan logam - Uji lentur
EN1321, Uji kerusakan pada las dalam bahan logam - Pemeriksaan makroskopis dan mikroskopis
dari las
EN10002-1, Bahan logam - pengujian ketegangan - Bagian 1: Metode pengujian pada suhu sekitar
EN10002-5, Bahan logam - pengujian ketegangan - Bagian 5: Metode tesing pada suhu tinggi
EN10020, Definisi dan klasifikasi kelas baja
EN10021, Persyaratan teknis pengiriman umum untuk produk baja dan besi
EN10027-1, Sistem penghancur baja - Bagian 1: Nama baja, simbol utama.
EN10027-2, Sistem Penamaan untuk Baja - Bagian 2: Sistem numerik.
EN10045-1, Bahan logam - Uji dampak Charpy - Bagian 1: Metode pengujian
EN10052, Vocabulary of heat treatment terms of ferrous products (Lamak istilah pengolahan panas produk besi)
EN10204, Produk logam - Jenis dokumen inspeksi
EN10200, Tabung baja tanpa jahitan dan las - Dimensi dan massa per panjang satuan
EN10233, Bahan logam - Tabung - Uji perataan
EN10234, Bahan logam - Tabung - Uji ekspansi drift
EN10236, Bahan logam - Tabung - Uji ekspansi cincin
EN10237, Bahan logam - Tabung - Uji ketegangan cincin
EN10246-1, Pengujian non-destruktif tabung baja Bagian 1: Pengujian elektromagnetik otomatis
tabung baja ferromagnetik tanpa jahitan dan las (kecuali las busur tenggelam) untuk
verifikasi kedap air hidraulik
EN10246-3, Tes non-destruktif tabung baja - Bagian 3: pengujian arus pusaran otomatis dari tabung tanpa jahitan
dan tabung baja las (kecuali yang terlasar las busur) untuk mendeteksi ketidaksempurnaan
EN10246-5, Pengujian non-destruktif tabung baja - Bagian 5: Otomatis penuh magnet periferal
pengujian kebocoran transduser/flux dari tanpa jahitan dan las (kecuali las busur tenggelam)
tabung baja ferromagnetik untuk mendeteksi cacat longitudinal
EN10246-6, Tes non-destruktif dari tabung baja - Bagian 6: pengujian ultrasonik otomatis penuh periferal dari
tabung baja tanpa jahitan untuk mendeteksi ketidaksempurnaan melintang.
EN10247-7, Pengujian non-destruktif tabung baja - Bagian 7: Pengujian ultrasonik otomatis penuh periferal dari
tabung baja tanpa jahitan dan las (kecuali las busur tenggelam) untuk mendeteksi
Ketidaksempurnaan longitudinal.
EN10246-8, Pengujian pipa baja yang tidak merusak - Bagian 8: Pengujian ultrasonik otomatis las
jahitan tabung las listrik untuk mendeteksi cacat longitudinal.
EN10246-9, Pengujian non-destruktif tabung baja - Bagian 9: Pengujian ultrasonik otomatis dari las
jahitan tabung las busur tenggelam untuk deteksi longitudinal dan/atau
ketidaksempurnaan melintang.
EN10246-10, Pengujian pipa baja yang tidak merusak - Bagian 10: Pengujian radiografi las
jahitan tabung las busur fusi otomatis untuk mendeteksi kekurangan.
EN10246-14, Pengujian non-destruktif tabung baja - Bagian 14: Pengujian ultrasonik otomatis dari
tabung baja tanpa jahitan dan las (kecuali las busur tenggelam) untuk mendeteksi laminar
ketidaksempurnaan
EN10246-15, Pengujian pipa baja yang tidak merusak - Bagian 15: Pengujian ultrasonik otomatis strip/plat
digunakan dalam pembuatan tabung baja untuk mendeteksi ketidaksempurnaan laminar
EN10246-16, Pengujian non-destruktif tabung baja - Bagian 16: Pengujian ultrasonik otomatis dari area
berdekatan dengan jahitan las tabung baja las untuk mendeteksi ketidaksempurnaan laminar
EN10246-17, Pengujian pipa baja yang tidak merusak - Bagian 17: Pengujian ultrasonik otomatis ujung pipa
dari tabung baja tanpa jahitan dan las untuk mendeteksi ketidaksempurnaan laminar
EN10256, Pengujian pipa baja yang tidak merusak - Kualifikasi dan kompetensi tingkat 1 dan tingkat 2
Personil NDT
-
