Pipa Las Welding Laser Fintube Brown Fintube untuk Penukar Panas
Deskripsi Material / Produk

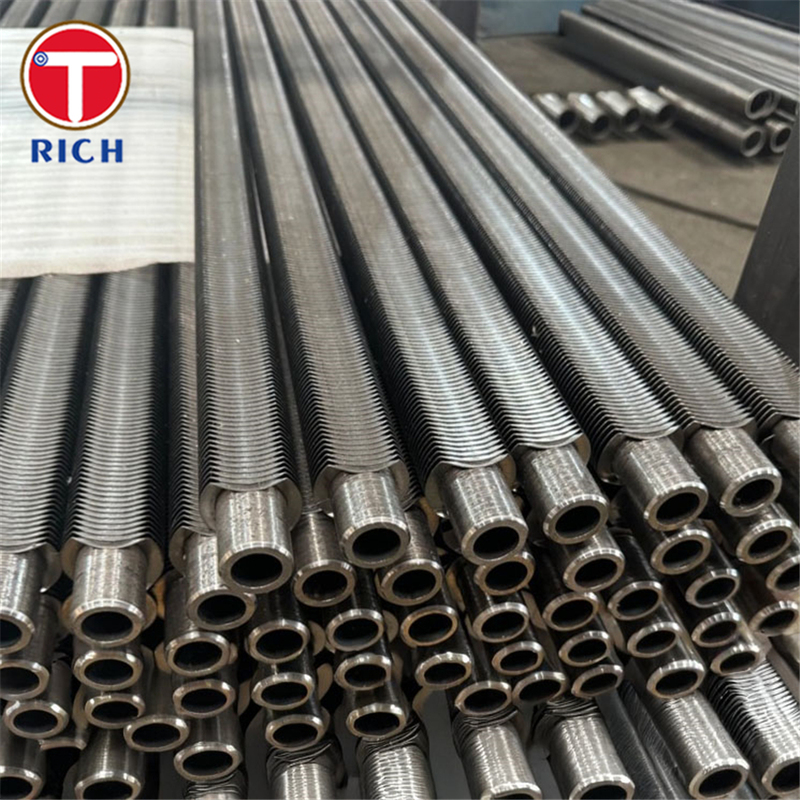

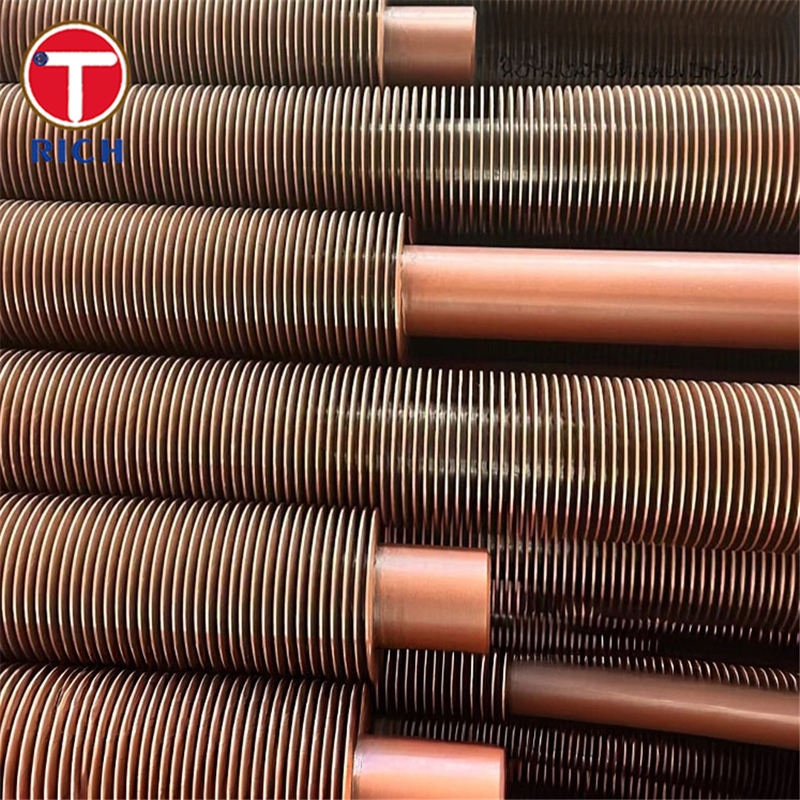

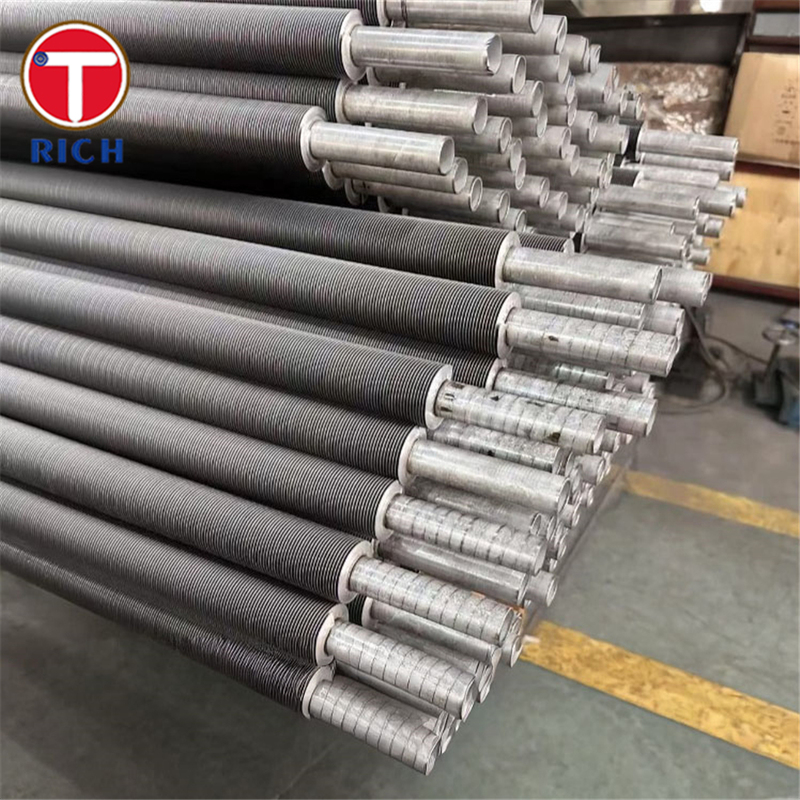

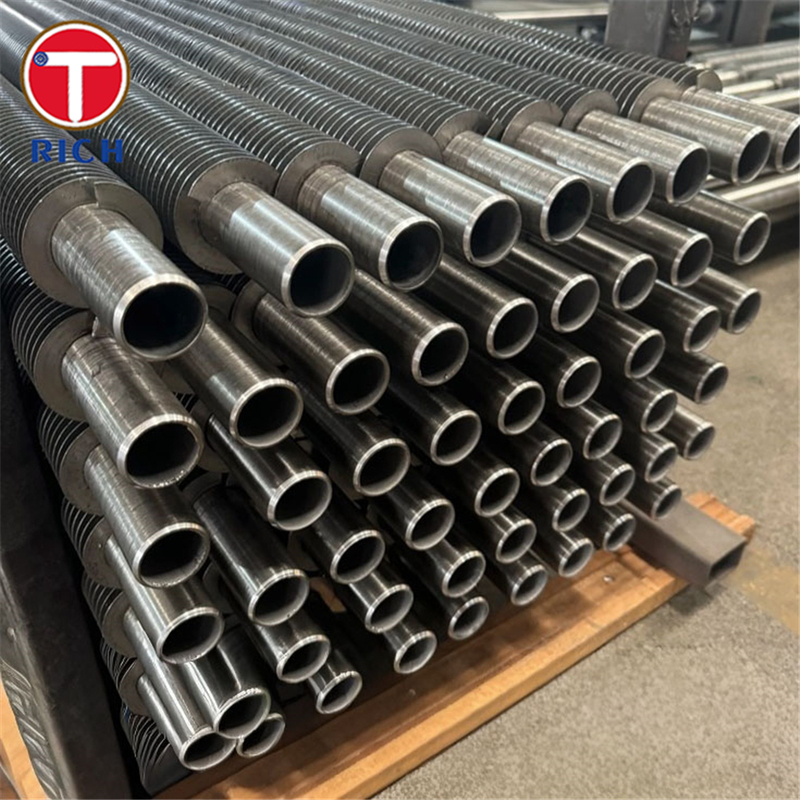

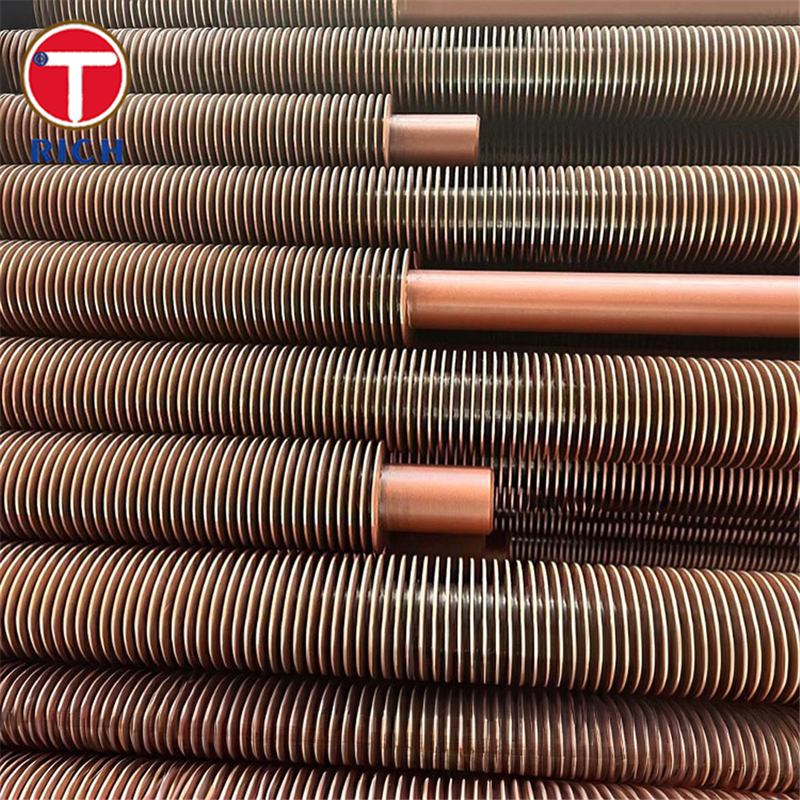

Pipa hairpin Brown Fintube adalah pipa bersirip memanjang yang biasanya diproduksi melalui pengelasan resistansi (atau dalam desain yang lebih canggih melalui pengelasan laser) di mana sirip dilas ke pipa dasar untuk membentuk elemen transfer panas yang ringkas dan efisien tinggi. Geometri “hairpin” mengacu pada konfigurasi U-bend atau dua kaki, membuat sirip menjadi bagian dari penukar panas counterflow atau multi-tabung yang ringkas (penukar panas hairpin).
Pipa bersirip ini dirancang untuk boiler industri, ekonomiser, pemulihan panas limbah, pemanas gas, dan aplikasi pertukaran panas suhu tinggi / tekanan tinggi lainnya.
Spesifikasi
| Parameter |
Nilai / Rentang Khas |
| Diameter luar (O.D.) pipa dasar |
19 mm hingga 76 mm (khas) |
| Ketebalan dinding pipa dasar |
2.0 mm hingga 6.0 mm (khas) |
| Tinggi sirip |
6.0 mm hingga 32.0 mm |
| Ketebalan sirip |
0.8 mm hingga 1.2 mm |
| Jumlah sirip per baris |
4, 8, 16, 24, 32, 40, 48 (kelipatan empat) |
| Panjang maksimum |
≤ 15 m biasanya |
| Jarak / spasi sirip |
Khusus proyek, biasanya antara sirip beberapa mm terpisah |
| Kombinasi material |
Baja karbon, baja tahan karat (304, 316, dll.), baja paduan |
Komposisi Kimia
Di bawah ini adalah tabel contoh yang membandingkan komposisi kimia dari lima bahan / kelas dasar pipa bersirip yang analog yang umumnya digunakan dalam layanan boiler atau penukar panas. Material sirip seringkali merupakan jenis yang sama atau paduan yang kompatibel.
| Kelas |
C (maks) |
Si |
Mn |
Cr |
Ni |
| ASTM A213 TP304 |
0.08 |
1.00 |
2.00 |
18.0–20.0 |
8.0–10.5 |
| ASTM A213 TP316 |
0.08 |
1.00 |
2.00 |
16.0–18.0 |
10.0–14.0 |
| ASTM A213 T11 |
0.15 |
0.50 |
1.00 |
1.0 |
— |
| ASTM A213 T22 |
0.15 |
0.50 |
1.00 |
2.0 |
— |
| ASTM A335 P11 |
0.15 |
0.50 |
1.00 |
1.0 |
— |
Kelas baja dasar ini bersifat ilustratif. Pipa bersirip dapat menggunakan paduan sirip yang serupa atau cocok. Komposisi kimia yang tepat harus dirujuk dari sertifikat spesifikasi / pabrik yang berlaku.
Sifat Mekanik
Berikut adalah tabel perbandingan sifat mekanik tipikal (pada suhu sekitar) dari bahan / kelas pipa dasar yang sama atau analog.
| Kelas |
Kekuatan Luluh (MPa) |
Kekuatan Tarik (MPa) |
Perpanjangan (%) |
Kekerasan (HV atau sejenisnya) |
| TP304 |
~215 |
515–720 |
≥ 40 % |
~200–220 HV |
| TP316 |
~215 |
515–695 |
≥ 40 % |
~200–220 HV |
| T11 |
~205 |
415–585 |
≥ 20 % |
~140–180 HV |
| T22 |
~205 |
415–585 |
≥ 20 % |
~140–180 HV |
| P11 |
~205 |
415–585 |
≥ 20 % |
~140–180 HV |
Nilai-nilai ini bersifat indikatif dan bergantung pada perlakuan panas, ketebalan dinding, dan toleransi manufaktur. Selalu mengandalkan sertifikat uji pabrik atau referensi standar.
Fitur Utama
-
Efisiensi termal tinggi: Sirip meningkatkan luas permukaan eksternal (atau internal), mempercepat transfer panas dan mengurangi panjang tabung atau ukuran cangkang yang diperlukan.
-
Ikatan pengelasan laser: Dalam pipa bersirip yang diproduksi dengan pengelasan laser, penetrasi penuh, las kontinu, dan zona yang terkena panas minimal meningkatkan ikatan sirip-ke-tabung, mengurangi resistansi termal dan meningkatkan ketahanan korosi.
-
Geometri “hairpin” yang ringkas: Susunan U-bend atau dua kaki memungkinkan desain counterflow yang ringkas, mengurangi kebutuhan akan sambungan ekspansi, dan menghemat jejak.
-
Kemampuan tekanan tinggi / suhu tinggi: Pengelasan yang kuat dan pilihan material memungkinkan pengoperasian di bawah kondisi boiler atau proses yang menuntut.
-
Kemudahan perawatan: Konfigurasi hairpin memungkinkan akses, inspeksi, dan pembersihan yang lebih mudah relatif terhadap bundel lurus panjang.
Standar yang Mengatur
Tergantung pada wilayah dan aplikasi, standar berikut mungkin berlaku:
-
ASTM / ASME: misalnya, ASTM A213, ASME Boiler & Pressure Vessel Code (B & PV) untuk tabung feritik dan austenitik tanpa sambungan
-
EN: Standar Eropa untuk baja dan penukar panas
-
GOST / Rusia: spesifikasi yang setara di pasar Rusia / CIS
-
JIS: Standar Industri Jepang
-
GB: Standar nasional China (misalnya GB untuk baja, tabung)
Pabrikan pipa bersirip harus memastikan kepatuhan terhadap standar yang berlaku (material, toleransi dimensi, uji tekanan, pemeriksaan non-destruktif).
Bidang Aplikasi
Area Aplikasi Luas
-
Pembangkit listrik (boiler, ekonomiser, pemulihan panas limbah)
-
Pengolahan petrokimia & kimia
-
Minyak & gas
-
HVAC / pemanas industri / sistem uap
-
Pemanasan proses makanan / farmasi
-
Pemulihan panas / sistem regeneratif
Aplikasi Khusus
-
Ekonomiser boiler: Pipa hairpin fintube Brown digunakan untuk memulihkan panas sisa dari gas buang sebelum cerobong, meningkatkan efisiensi.
-
Boiler panas limbah / pemulihan panas: Di pabrik industri di mana gas atau aliran panas perlu didinginkan atau panas dipulihkan.
-
Pemanas gas / superheater: Sebagai bagian dari penukar panas gas-ke-gas atau gas-ke-cair.
-
Pemanas proses di pabrik kimia: Di mana cairan harus dipanaskan atau didinginkan secara efisien dalam jejak yang ringkas.
-
Pemanas awal udara / pemulihan panas gas buang: Pipa bersirip membantu meningkatkan pertukaran panas antara gas buang dan udara masuk atau aliran proses.
T: Apakah Anda perusahaan dagang atau produsen?
J: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
J: Secara umum, dibutuhkan 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
itu sesuai dengan kuantitas.
T: Apakah Anda menyediakan sampel? apakah gratis atau ekstra?
J: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa ketentuan pembayaran Anda?
J: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
