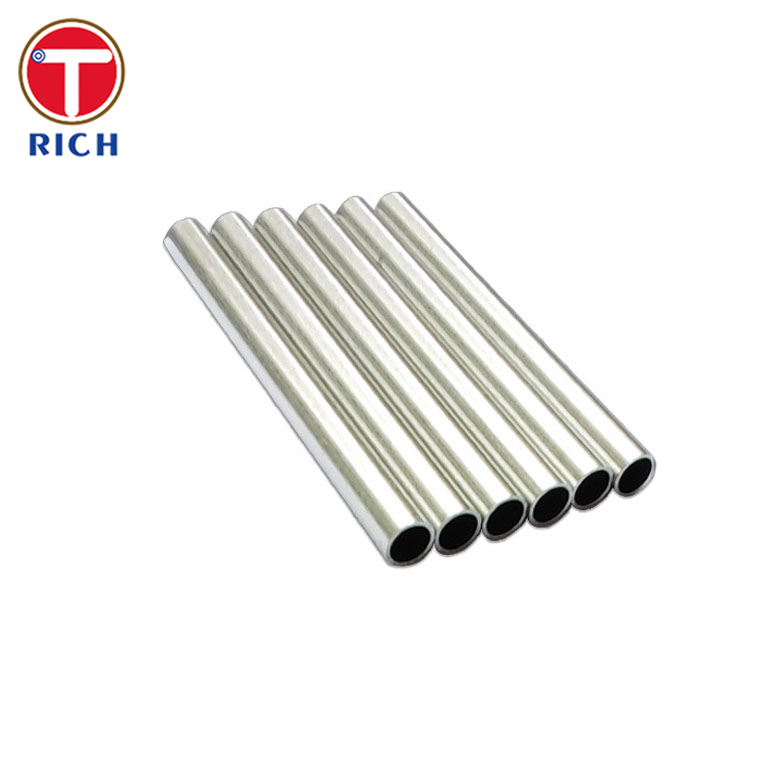

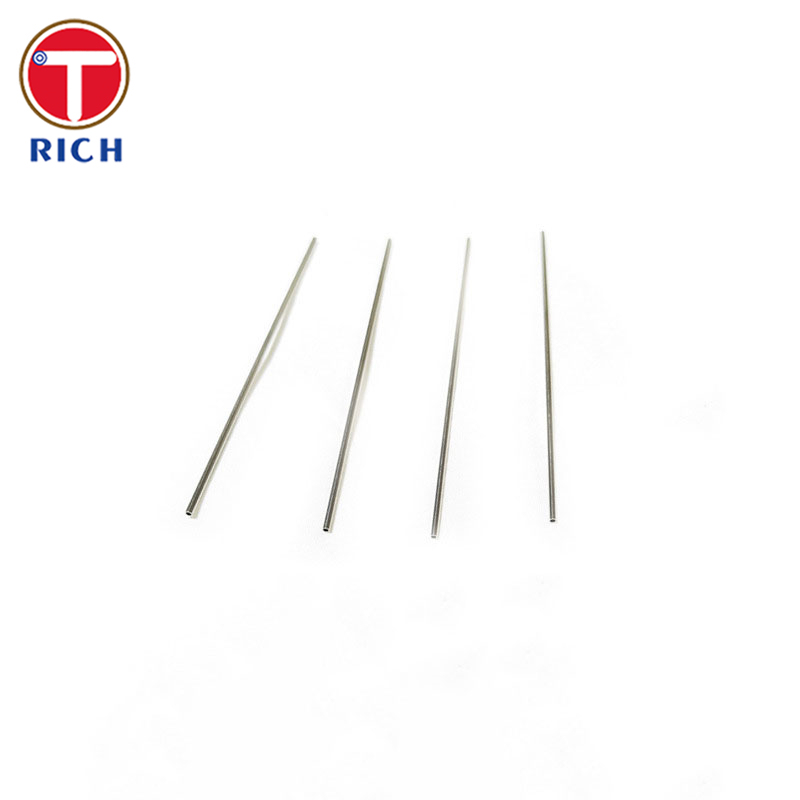

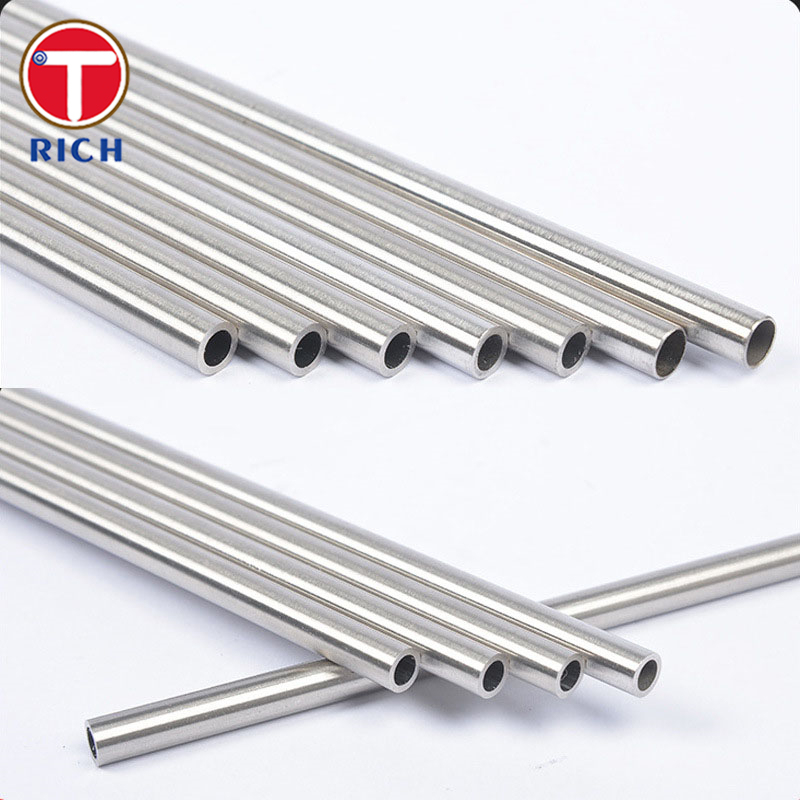

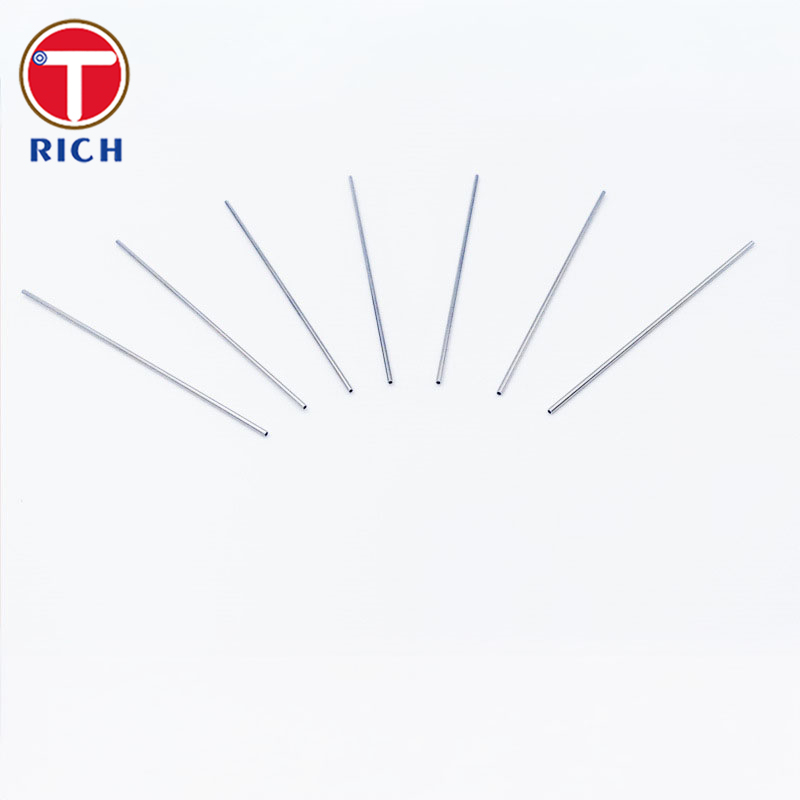

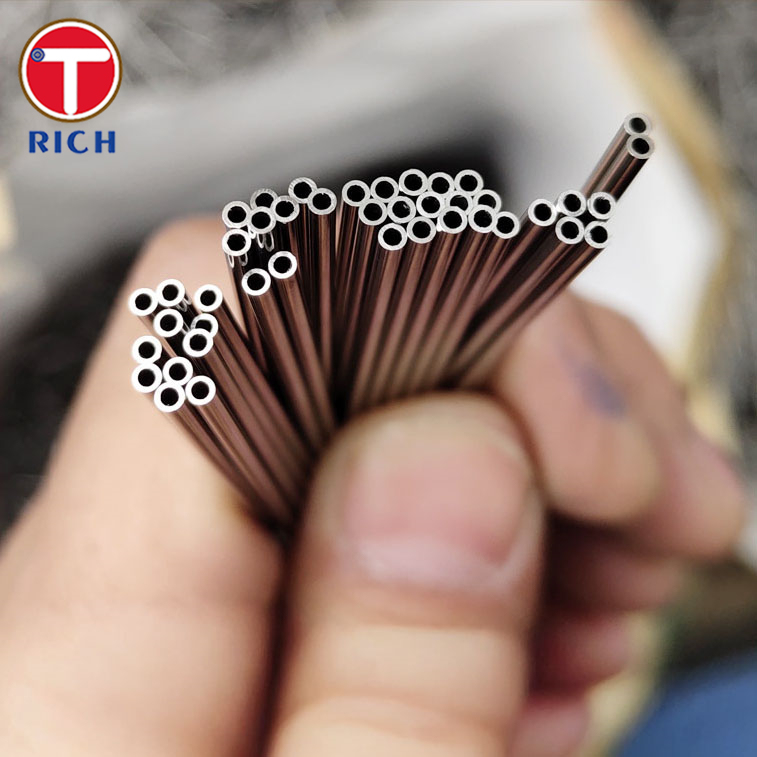

Tabung Kapiler Baja Tahan Karat Tahan Korosi Kelas Medis dengan Toleransi Dimensi Tinggi
Rincian produk
tabung kapiler baja tahan karat kelas medis
,Tabung Kapiler Baja Tahan Karat Tahan Korosi
,Tabung Kapiler Baja Tahan Karat Toleransi Dimensi Tinggi
Tabung Kapileri Baja Rinsing
Bahan
Produk ini adalahtabung kapiler baja tahan karat(juga disebut pipa baja tahan karat mikro atau diameter kecil), dirancang untuk sistem fluida medis dan presisi.Ini menyediakan saluran silinder berongga dengan diameter internal yang sangat kecil (ID) dan toleransi dimensi yang ketat, cocok untuk mengangkut sejumlah kecil cairan atau gas dalam kondisi terkontrol.Tabung sering dibuat dari paduan stainless steel tahan korosi (biasanya kelas austenit) dan diproses (gambar dingin), penggilingan, polesan) untuk memastikan permukaan yang sangat baik, presisi dimensi, dan biokompatibilitas.
Spesifikasi
Jangkauan spesifikasi khas (bisa bervariasi menurut produsen) adalah:
| Parameter | Jangkauan / Nilai Tipikal |
|---|---|
| Diameter luar (OD) | 0.30 mm sampai 12.70 mm |
| Diameter dalam (ID) | ~ 0,10 mm sampai ~ 8,00 mm |
| Ketebalan dinding | 00,05 mm sampai ~ 1,50 mm |
| Panjang | Hingga ~ 30 m terus menerus (atau dipotong ke panjang) |
| Toleransi Dimensi | ±0,02 mm sampai ±0,05 mm (luar), ±0,02 mm sampai ±0,04 mm (dalam) |
| Pengolahan Permukaan | Cahaya dipanaskan, dielektrolisis, pasivat |
| Tipe tabung | Tanpa jahitan atau dilas & ditarik dingin |
Kisaran ini mewakili kemampuan manufaktur yang khas; pelanggan dapat menentukan toleransi yang lebih ketat atau kisaran alternatif.
Komposisi Kimia
Di bawah ini adalah tabel perbandingan dari lima jenis baja tahan karat yang umum digunakan untuk tabung kapiler, menunjukkan komposisi kimia khas (dalam berat %) sesuai dengan referensi standar dan data produsen:
| Kelas | C (max) | Mn (max) | Si (max) | Cr (wt %) | Ni (wt %) | Mo (% berat) |
|---|---|---|---|---|---|---|
| 304 / 304L | 00,08 (304), 0,03 (304L) | 2.00 | 0.75 | 18.0 ¢ 20.0 | 8.0 ️ 11.0 | ️ |
| 316 / 316L | 00,08 (316), 0,035 (316L) | 2.00 | 0.75 | 16.0 ¢ 18.0 | 10.0 ¢ 14.0 | 2.0 ️ 3.0 |
| 321 | 0.08 | 2.00 | 0.75 | 17.0 ️ 19.0 | 9.0 ¢ 12.0 | ️ |
| 347 | ~ 0.08 | 2.00 | 0.75 | ~ 17.0 190 | ~ 9.0 120 | ️ |
| 17-4 PH (tertahan akibat curah hujan) | 0.07 | ~ Satu.00 | 1.00 | 15.5 ¢ 17.5 | 3.0 ¢ 5.0 | ️ |
Sifat Mekanis
| Kelas | Kekuatan tarik (MPa) | 00,2% Kekuatan output (MPa) | Perpanjangan (%) | Kekerasan (HRB atau setara) |
|---|---|---|---|---|
| 304 / 304L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | ~515 MPa | ~205 MPa | ~ 40% | ~ 95 HRB |
| 347 | Mirip dengan 321 dalam banyak kondisi | ️ | ️ | ️ |
| 17-4 PH (usia) | ~ 930 ∼ 1.100 MPa (setelah penuaan) | ~ 850 ‰ 1.000 MPa | ~8 ∼15% (tergantung usia) | ~30 ∼39 HRC (diubah) |
Sifat mekanik ini sangat tergantung pada pengolahan panas, kerja dingin, dan tempering.proses manufaktur dapat melibatkan cold drawing dan annealing untuk menyesuaikan keseimbangan kekuatan/duktilitas.
Fitur Utama
-
Bagus sekali.ketahanan korosi, terutama terhadap cairan tubuh, larutan garam, dan disinfektan terutama ketika menggunakan 316L atau kelas rendah karbon.
-
Kemurnian tinggi, kebersihan, dan pasivasi untuk memenuhi standar kebersihan dan biokompatibilitas perangkat medis.
-
Toleransi dimensi yang sangat halus dan permukaan internal yang halus untuk meminimalkan gangguan aliran, penurunan tekanan, atau risiko kontaminasi.
-
Kemampuan lentur dan bergulir yang ketat, jika diperlukan, sambil mempertahankan integritas.
-
Kekuatan mekanik yang baik bahkan pada ketebalan dinding yang kecil.
-
Kompatibilitas dengan pengujian non-destruktif (ultrasonik, arus pusaran) untuk deteksi cacat.
-
Kemampuan untuk menangani perbedaan tekanan sedang tergantung pada geometri dan kelas.
Standar yang berlaku
Tergantung pada geografi dan peraturan medis, standar berikut dapat berlaku untuk tabung kapiler baja tahan karat (terutama untuk aplikasi medis atau presisi):
| Tipe standar | Contoh / Relevansi |
|---|---|
| ASTM / ASME | ASTM A269 (tabung stainless steel austenit tanpa jahitan dan las); ASTM A632 (tabung stainless steel diameter kecil, presisi); ASTM A213; ASTM A312; ASTM E213, E209 untuk pengujian tidak merusak |
| EN / ISO | EN 10216-5 (pipa baja tahan karat); ISO 1127 (pipa ‡ dimensi & toleransi) |
| Medis / Implan | ASTM F138 / F139 (untuk 316LVM, baja tahan karat kelas medis yang dilelehkan vakum) |
| Nasional (misalnya, Cina) | Standar GB / GB-T seperti GB / T 13296 (tabung stainless steel tanpa jahitan); GB / T 14976 (kapiler pengangkut cairan) |
| JIS (Japan) | JIS G 3448 (tabung kapiler stainless steel presisi) |
| GOST (Rusia / CIS) | Standar tabung stainless lokal dapat diterapkan tergantung pada wilayah |
Saat sertifikasi untuk perangkat medis, pertimbangkan juga biokompatibilitas, leachable, kompatibilitas sterilisasi, dan kepatuhan peraturan (misalnya ISO 10993, kelas USP VI, dll.).
Bidang Aplikasi & Kasus Penggunaan
Bidang Aplikasi Umum
Tipe tabung kapiler baja tahan karat berdiameter kecil ini digunakan dalam medis, laboratorium, analitis, mikrofluidics, instrumen,dan peralatan presisi tinggi di mana transportasi cairan atau gas dalam volume minimal diperlukan.
Kasus Penggunaan Khusus di Bidang Kedokteran & terkait
-
Kateter / kabel panduan: sebagai segmen tabung internal atau struktural untuk pengiriman obat, sensor, atau sistem panduan.
-
Jarum suntik / Sistem Infusi: tabung mikro untuk dosis yang akurat, katup penghubung, atau filter.
-
Jarum / kumpulan jarum mikro: digunakan di poros jarum atau saluran cairan internal.
-
Instrumen medis: saluran cairan atau gas di dalam alat diagnostik, analizer, analizer darah.
-
Perangkat implan: dalam beberapa kasus (dengan kualitas dan perawatan yang tepat), sebagai bagian dari sensor atau kateter implan.
-
Instrumen analisis / laboratorium: menghubungkan pompa tekanan tinggi, sistem kromatografi, spektrometer massa, modul mikrofluidik.
-
Sensor / probe: sebagai cangkang pelindung atau saluran untuk sensor tekanan, suhu, atau kimia di lingkungan medis.
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,
Itu sesuai dengan kuantitasnya.
Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?
A: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
