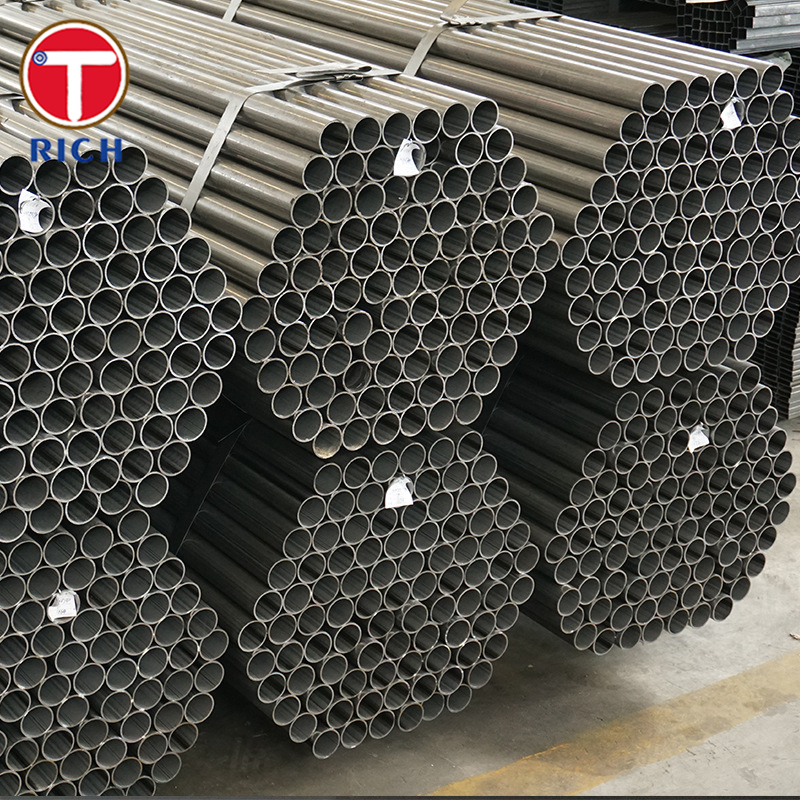

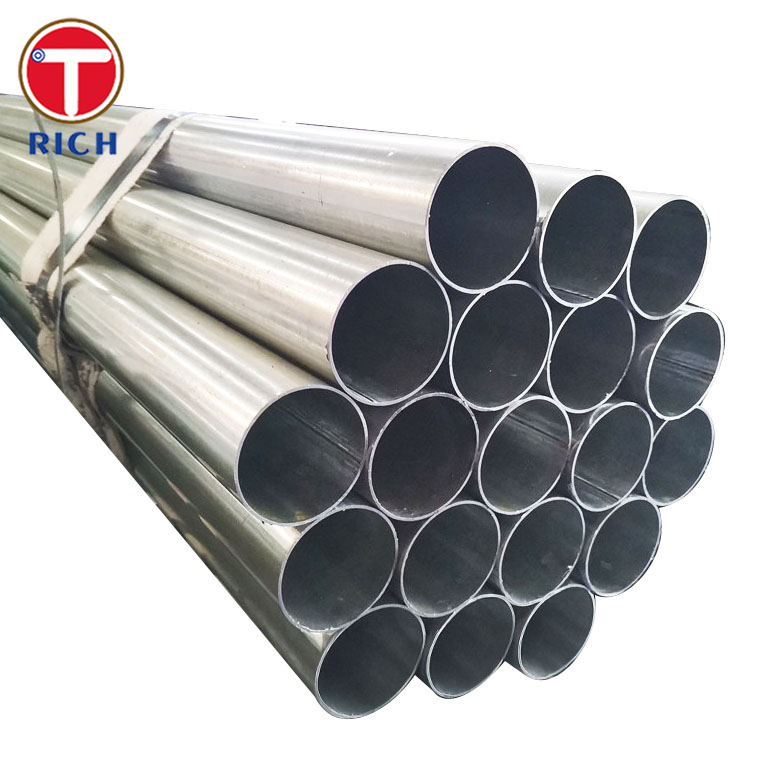

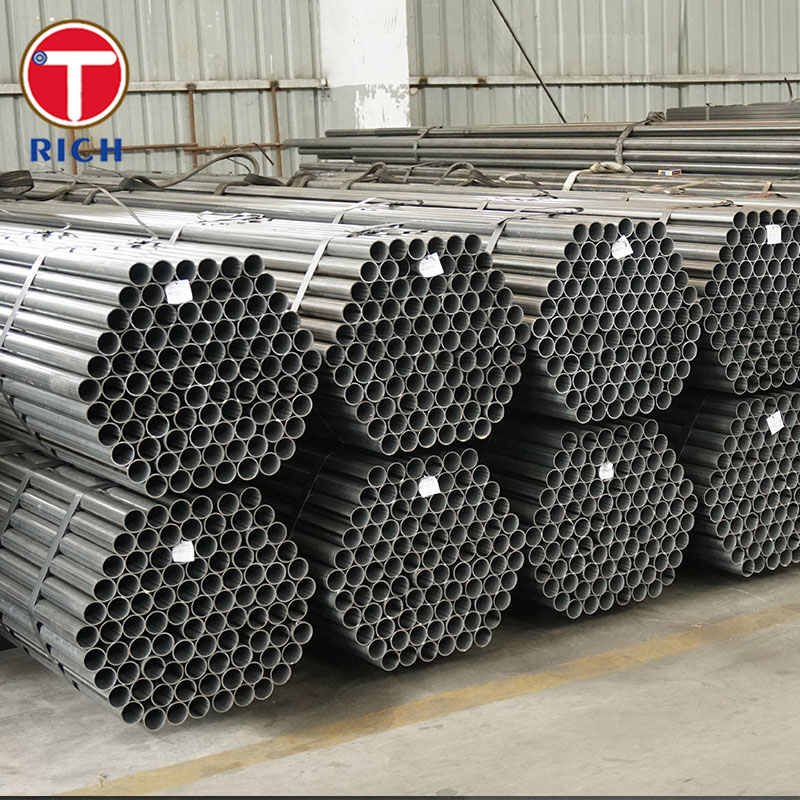

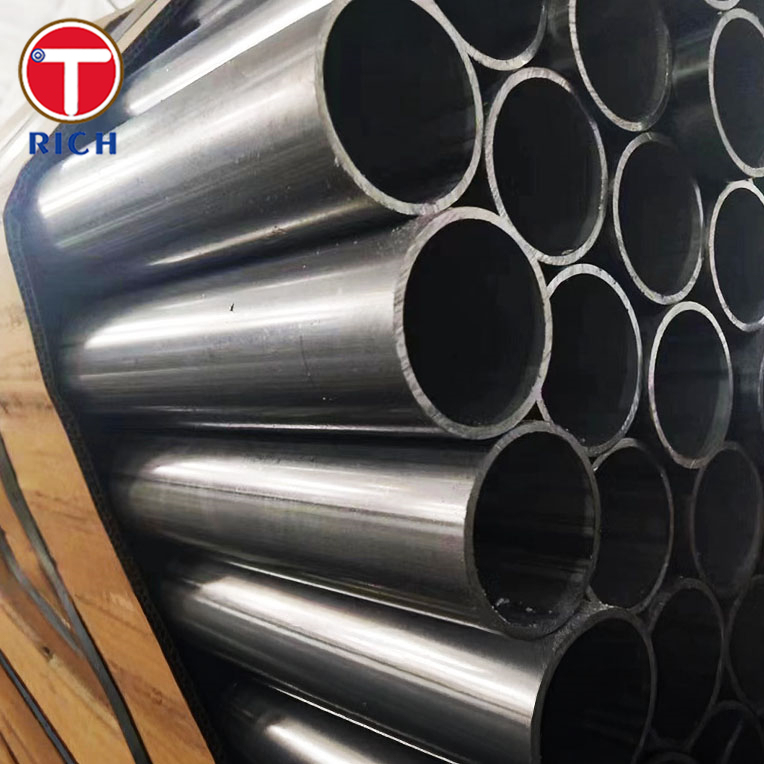

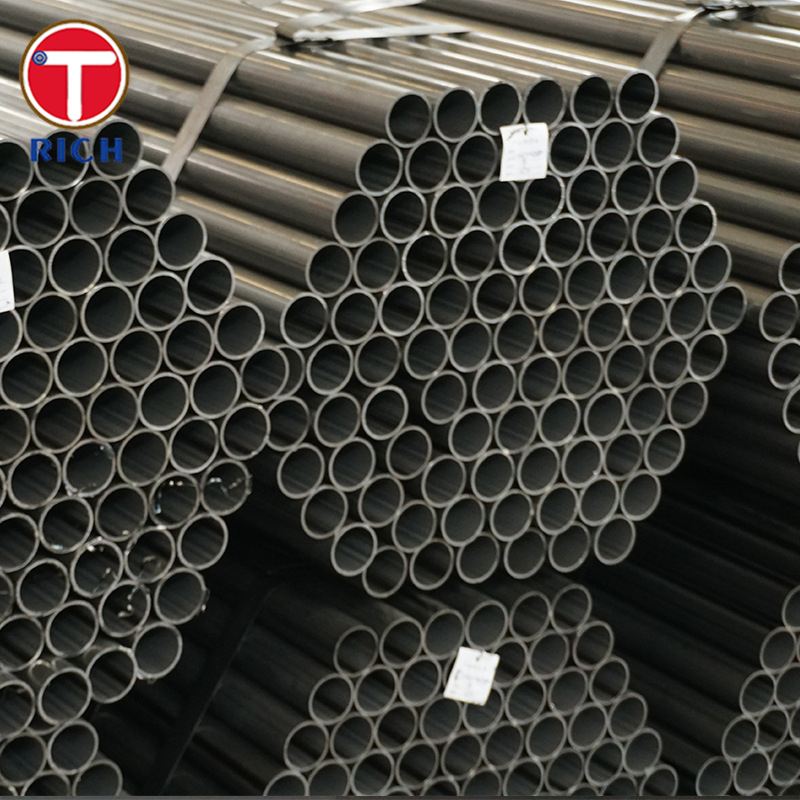

EN 10305-3 28Mn6 Tabung baja karbon berukuran dingin yang dilas dengan diameter luar 30 - 426 mm untuk aplikasi presisi
Rincian produk
Tabung baja karbon berukuran dingin
,Toleransi ketat tabung baja presisi
,Kekuatan mekanik yang baik tabung berukuran dingin las
EN 10305-3 / 28Mn6 Pipa Baja Karbon Las Ukuran Dingin untuk Aplikasi Presisi
Ikhtisar Material
EN 10305-3 (Pipa Ukuran Dingin Las) mendefinisikan kondisi pengiriman teknis untuk pipa baja las ukuran dingin yang digunakan dalam aplikasi presisi.
“28Mn6” (nomor baja 1.1170) adalah baja karbon yang dapat diolah panas, mengandung mangan, yang umumnya digunakan dalam aplikasi mekanik dan otomotif.
Ketika digunakan dalam pipa ukuran dingin las di bawah EN 10305-3, 28Mn6 memberikan keseimbangan kekuatan, kemampuan bentuk, dan kemampuan las, sehingga cocok untuk penggunaan struktural dan presisi.
Spesifikasi
Di bawah ini adalah ringkasan spesifikasi representatif (“tipikal”) (bukan teks standar lengkap):
-
Jenis Produk: Pipa baja las ukuran dingin (yaitu, dilas dan kemudian direduksi dingin untuk toleransi yang tepat) (penampang melingkar, persegi, persegi panjang)
-
Diameter Luar Maksimum (melingkar): hingga 193.7 mm sesuai dengan lingkup standar
-
Toleransi & Kekasaran Permukaan: toleransi dimensi yang ketat dan kekasaran permukaan maksimum yang diizinkan (tidak diberikan secara bebas dalam sumber ringkasan)
-
Perlakuan Panas / Kondisi Pengiriman: seperti yang dilas, ukuran dingin, opsional normalisasi, anil, atau pendinginan & temper tergantung pada persyaratan dan kelas
-
Ketebalan Dinding / Panjang Tipikal: rentang umum (misalnya, ketebalan dinding dari ~0.5 mm ke atas, panjang standar tipikal per pabrikan)
Komposisi Kimia (Batas Tipikal / Standar)
| Kelas Baja | C (wt %) | Si (maks) | Mn (rentang) | P (maks) | S (maks) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 – 0.32 | ≤ 0.40 | 1.30 – 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | ~0.32 | ~0.40 | ~0.80–1.20 | ~0.025 | ~0.025 |
| E235 (seri EN 10305) | ~0.17 (maks) | ~0.35 | ~1.20 (maks) | ~0.025 | ~0.025 |
| E355 (seri EN 10305) | ~0.22 (maks) | ~0.55 | ~1.60 | ~0.025 | ~0.025 |
| E420 (seri EN 10305) | ~0.16 (maks) | ~0.50 | ~1.70 | ~0.025 | ~0.025 |
Sifat Mekanik
| Kelas / Kondisi | Kekuatan Luluh (Rp0.2) (MPa) | Kekuatan Tarik (Rm) (MPa) | Perpanjangan A5 (%) | Pengurangan Luas Z (%) | Dampak Takik (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6 (Ternormalisasi) | 345 (≤16 mm) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6 (Dikeraskan & Di-temper) | ~590 | 800–950 | ≥ 13 | ~40 | min 35 J |
| C35E (baja struktural tipikal) | ~215–300 (bervariasi dengan kondisi) | ~400–600 | ~15–20 | — | — |
| E235 (sebagaimana dikirimkan dalam EN 10305) | ~315 | ~390 | ~25 | — | — |
| E355 (EN 10305) | ~355 | ~490–630 | ~22 | — | — |
| E420 (EN 10305) | ~420 | ~540–630 | ~22 | — | — |
Karakteristik Utama
-
Kontrol dimensi presisi: setelah pengelasan, pipa diukur dingin (direduksi) ke toleransi yang ketat dalam diameter luar, ketebalan dinding, kelurusan, dan kebulatan sesuai EN 10305-3.
-
Kekuatan mekanik yang baik: 28Mn6 dapat memberikan kekuatan sedang hingga tinggi, terutama ketika diolah panas.
-
Kemampuan bentuk yang baik: dalam kondisi yang lebih lunak, dapat dibentuk dingin, ditekuk, atau diflens.
-
Kemampuan las: kemampuan las yang dapat diterima, meskipun perawatan harus dilakukan dalam pemrosesan dan potensi perlakuan pasca-las.
-
Kualitas permukaan: kekasaran permukaan maksimum yang ditentukan diperlukan oleh standar untuk memastikan kompatibilitas dalam aplikasi presisi.
-
Fleksibilitas dalam perlakuan panas: mendukung normalisasi, pendinginan & temper, anil, memberikan fleksibilitas untuk menyesuaikan rentang properti.
Kepatuhan / Standar yang Berlaku
-
EN 10305-3:2023 — Pipa baja untuk aplikasi presisi, kondisi pengiriman teknis untuk pipa ukuran dingin las.
-
Versi sebelumnya: EN 10305-3:2016 / 2010 / 2002
-
Pipa juga harus memenuhi standar pengiriman produk baja umum dan standar referensi seperti EN 10020, EN 10021, EN 10027, EN 10204, EN 10266, dan standar pengujian seperti EN 10246-3 (pengujian arus eddy pada pipa).
-
Standar ini berlaku untuk diameter luar ≤ 193.7 mm (untuk penampang melingkar) dan juga dapat diperluas ke pipa persegi/persegi panjang.
Domain Aplikasi
Bidang Aplikasi Luas
Pipa ini cocok untuk penggunaan struktural, mekanik, dan perakitan presisi di bidang seperti sistem otomotif, mesin, rangka furnitur, instrumentasi mekanik, dan jig perakitan.
Kasus Penggunaan Khusus
| Bidang Aplikasi | Penggunaan Tipikal Pipa Ukuran Dingin Las 28Mn6 |
|---|---|
| Rangka Otomotif & Kendaraan | Anggota silang struktural, penyangga penguat, rangka tubular sasis |
| Peralatan Mekanik / Otomatisasi | Rangka presisi, rel pemandu, penyangga, rumah sensor |
| Furnitur & Perlengkapan | Anggota rangka atau penyangga berkekuatan tinggi yang ramping |
| Sistem Pengangkutan & Penanganan | Rel ringan, rol, tabung pemandu |
| Instrumentasi / Peralatan Laboratorium | Enklosur, poros, tabung yang memerlukan toleransi terkontrol |
T: Apakah Anda perusahaan dagang atau produsen?
J: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
J: Secara umum, dibutuhkan 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
itu sesuai dengan kuantitas.
T: Apakah Anda menyediakan sampel? apakah gratis atau ekstra?
J: Ya, kami dapat menawarkan sampel dengan biaya gratis tetapi perlu membayar biaya pengiriman.
T: Apa ketentuan pembayaran Anda?
J: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
