Pipa Bersirip Spiral untuk Penukar Panas Industri dengan Efisiensi Transfer Panas Tinggi dan Ikatan Sirip yang Kuat
Penukar Panas Industri Tabung Sirip Spiral
,Tabung Sirip Spiral Efisiensi Transfer Panas Tinggi
,Tabung Sirip Spiral Ikatan Sirip Kuat

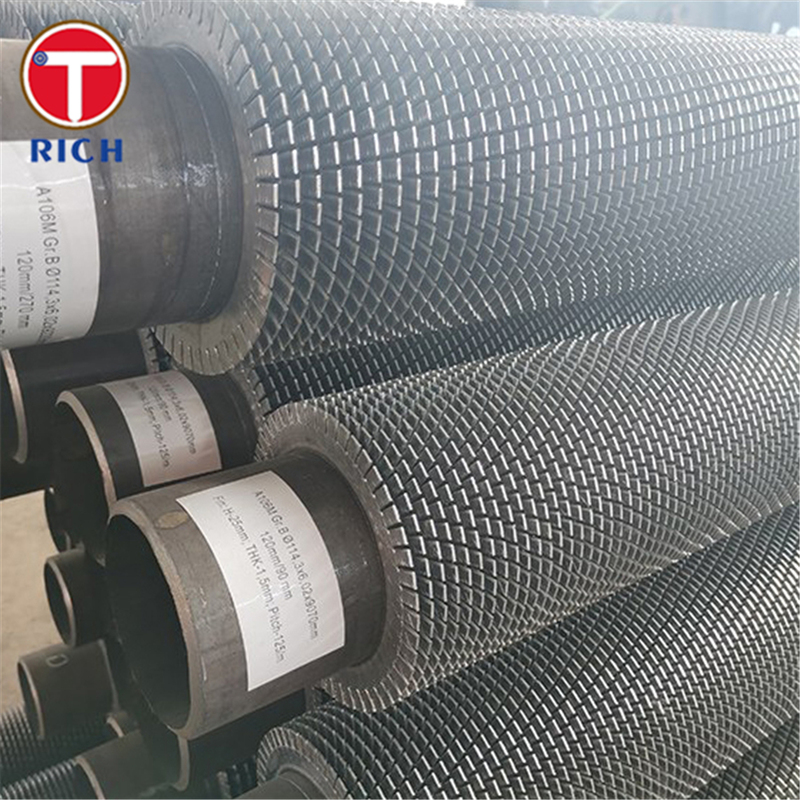

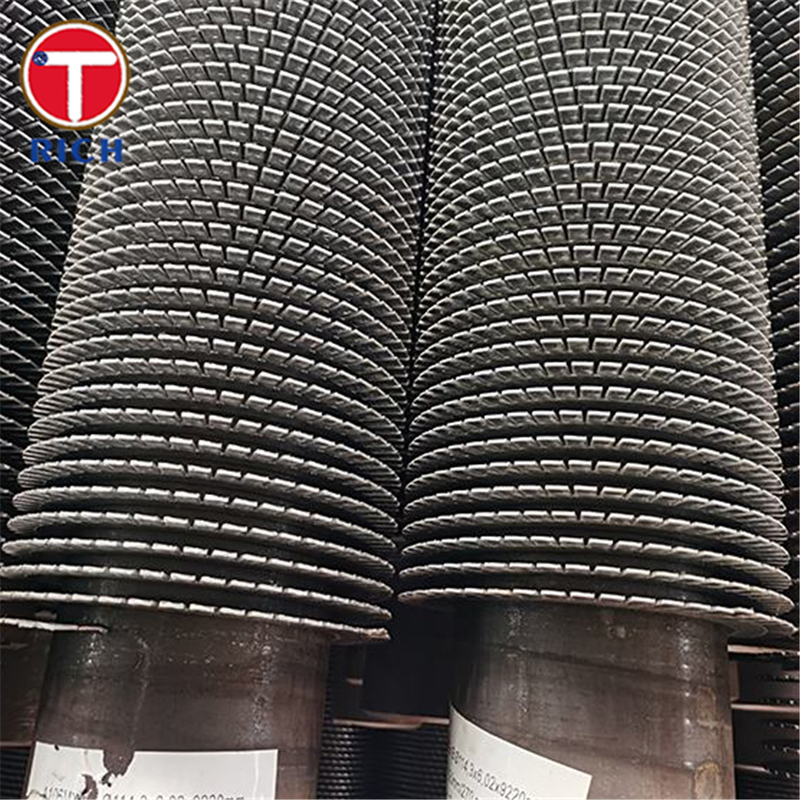

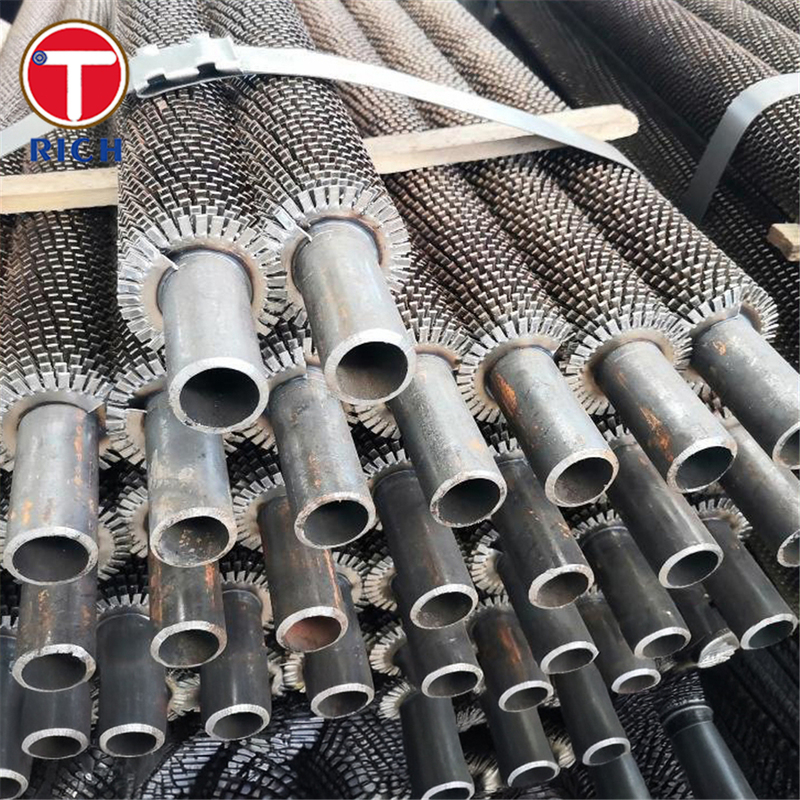

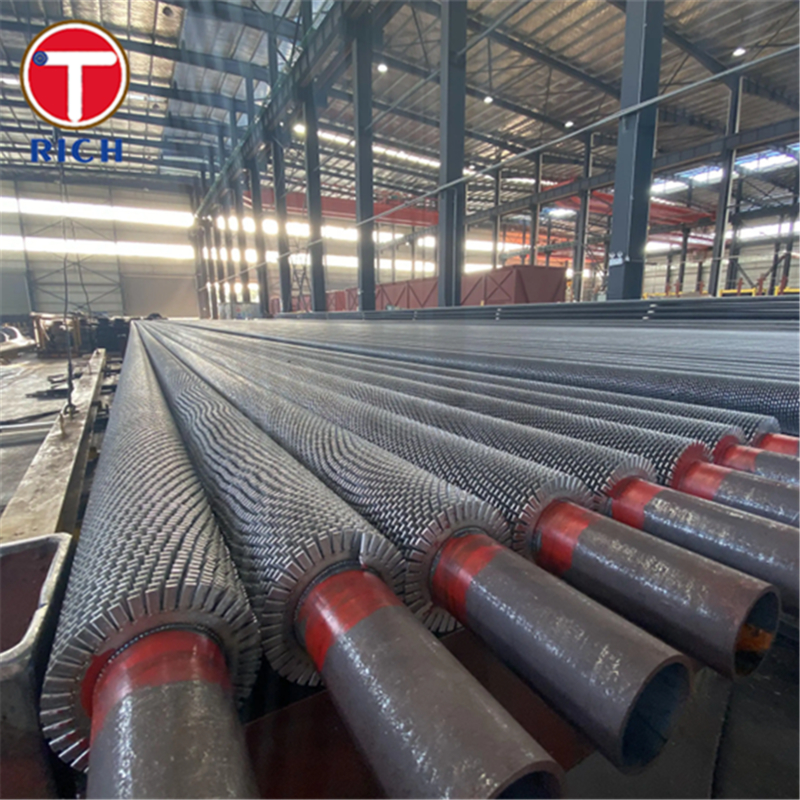

Tabung Sirip Spiral Dilas Tabung Sirip Bergerigi Heliks Untuk Penukar Panas Industri
Material
Tabung Sirip Spiral, juga dikenal sebagai Tabung Sirip Bergerigi Heliks Las, adalah jenis komponen transfer panas yang ditingkatkan yang dibuat dengan mengelas sirip heliks ke permukaan tabung dasar. Tabung dasar biasanya dibuat dari baja karbon, baja tahan karat, atau baja paduan, sedangkan sirip biasanya dibuat dari bahan yang sama atau kompatibel. Sirip dililitkan secara heliks dan dilas ke permukaan luar tabung untuk meningkatkan efisiensi transfer panas pada penukar panas berpendingin udara, boiler, dan radiator industri.
Spesifikasi
-
Material Tabung Dasar: Baja karbon, baja tahan karat, atau baja paduan (ASTM A179, A213, A333, dll.)
-
Material Sirip: Baja karbon, baja tahan karat, atau baja paduan
-
Tipe Sirip: Sirip bergerigi heliks (kontinu atau tersegmentasi)
-
Tinggi Sirip: 8–16 mm
-
Ketebalan Sirip: 0.8–1.5 mm
-
Jarak Sirip: 2.5–10 mm
-
Diameter Luar Tabung: 19–63.5 mm
-
Ketebalan Dinding Tabung: 2–5 mm
-
Pemasangan Sirip: Pengelasan resistansi frekuensi tinggi
-
Panjang: Hingga 15 meter (dapat disesuaikan)
Fitur Utama
-
Efisiensi Transfer Panas Tinggi: Desain sirip bergerigi menciptakan turbulensi dalam aliran udara, meningkatkan kinerja transfer panas secara keseluruhan.
-
Ikatan Sirip yang Kuat: Proses pengelasan frekuensi tinggi memastikan ikatan metalurgi yang sangat baik antara sirip dan tabung dasar, memastikan umur pakai yang panjang di bawah siklus termal.
-
Ketahanan Korosi dan Oksidasi: Cocok untuk lingkungan gas bersuhu tinggi dan korosif.
-
Desain yang Dapat Disesuaikan: Dimensi sirip, jarak, dan material dapat disesuaikan untuk aplikasi industri tertentu.
-
Daya Tahan: Kekuatan mekanik yang sangat baik untuk menahan getaran, ekspansi termal, dan siklus kontraksi.
Keunggulan Kami
Dari perspektif produsen profesional, kami fokus pada beberapa aspek utama yang paling diperhatikan pelanggan:
-
Pengelasan Presisi dan Kontrol Kelurusan:
Lini pengelasan frekuensi tinggi canggih kami memastikan konsistensi ikatan sirip-ke-tabung, dengan kelurusan tabung dikontrol dalam ±1 mm/m dan distorsi minimal. -
Akurasi Dimensi dan Toleransi:
Toleransi diameter luar tabung dipertahankan dalam ±0.5%, dan akurasi jarak sirip dalam ±0.2 mm, memastikan keseragaman pertukaran panas yang optimal. -
Umur Pakai yang Diperpanjang:
Kami menggunakan pengujian ultrasonik dan arus eddy untuk menjamin integritas las, secara signifikan memperpanjang umur pakai produk dibandingkan dengan tabung sirip konvensional. -
Sertifikasi Material dan Keterlacakan:
Setiap batch material dilengkapi dengan keterlacakan penuh di bawah standar ISO 9001, memastikan kepatuhan terhadap spesifikasi ASTM/EN/JIS. -
Pilihan Perlindungan Korosi:
Perawatan permukaan opsional seperti galvanisasi, pelapisan aluminium, atau pengecatan epoksi tersedia untuk meningkatkan ketahanan korosi.
Komposisi Kimia (Perbandingan Nilai Tipikal)
| Nilai | Standar | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0.10 | 0.30 | 0.40–0.70 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A213 T11 | ASTM | 0.10–0.20 | 0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.00–1.50 | 0.40–0.65 | 0.44–0.65 |
| ASTM A213 TP304 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0–20.0 | 8.0–11.0 | — |
| ASTM A213 TP316 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 |
| ASTM A333 Gr.6 | ASTM | ≤0.30 | 0.10–0.35 | 0.29–1.06 | ≤0.025 | ≤0.025 | — | — | — |
Sifat Mekanik
| Nilai | Kekuatan Tarik (MPa) | Kekuatan Luluh (MPa) | Perpanjangan (%) | Kekerasan (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
Standar yang Berlaku
-
ASTM: A179 / A213 / A333 / A556 / A210
-
EN: EN 10216-2 / EN 10217-5
-
JIS: JIS G3461 / G3462
-
GB: GB/T 13793 / GB/T 5310
-
GOST: GOST 8732 / 8734
Bidang Aplikasi
Tabung Sirip Bergerigi Heliks Las banyak digunakan dalam penukar panas industri untuk pendinginan udara, pemanasan gas, dan sistem pemulihan energi.
Aplikasi Khusus:
-
Pembangkit Listrik: Pemanas awal udara, ekonomiser, dan kondensor.
-
Industri Petrokimia: Pendingin gas proses, unit pemulihan panas.
-
Kilang: Pendingin sirip udara, generator uap pemulihan panas (HRSG).
-
Pabrik Baja dan Metalurgi: Pemulihan panas limbah gas buang.
-
HVAC dan Pendingin: Kondensor dan evaporator berpendingin udara industri.
T: Apakah Anda perusahaan dagang atau produsen?
J: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
J: Secara umum, dibutuhkan 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
itu tergantung pada kuantitas.
T: Apakah Anda menyediakan sampel? apakah gratis atau ekstra?
J: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa ketentuan pembayaran Anda?
J: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
