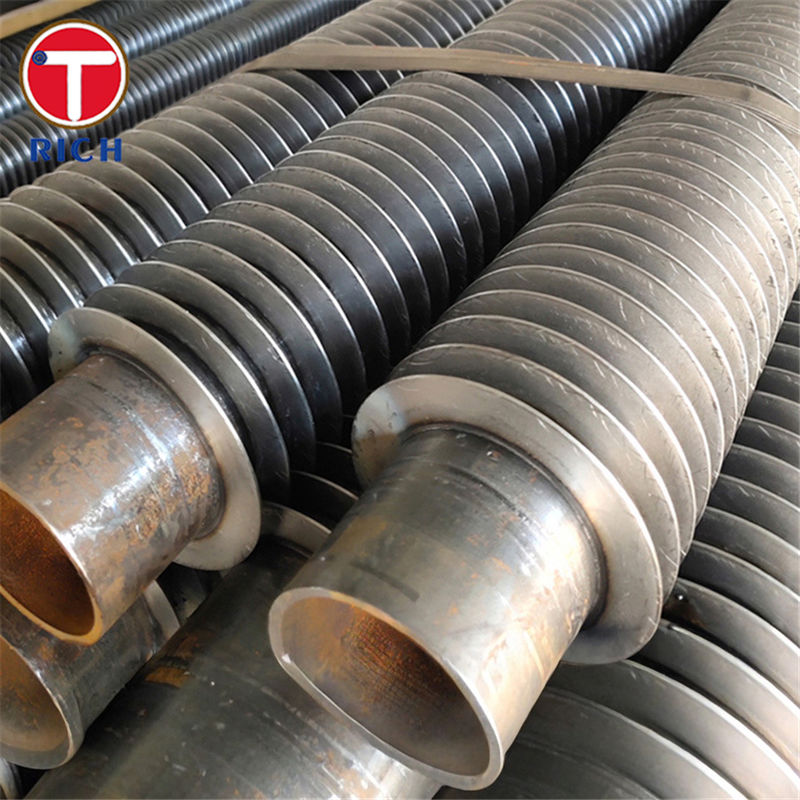

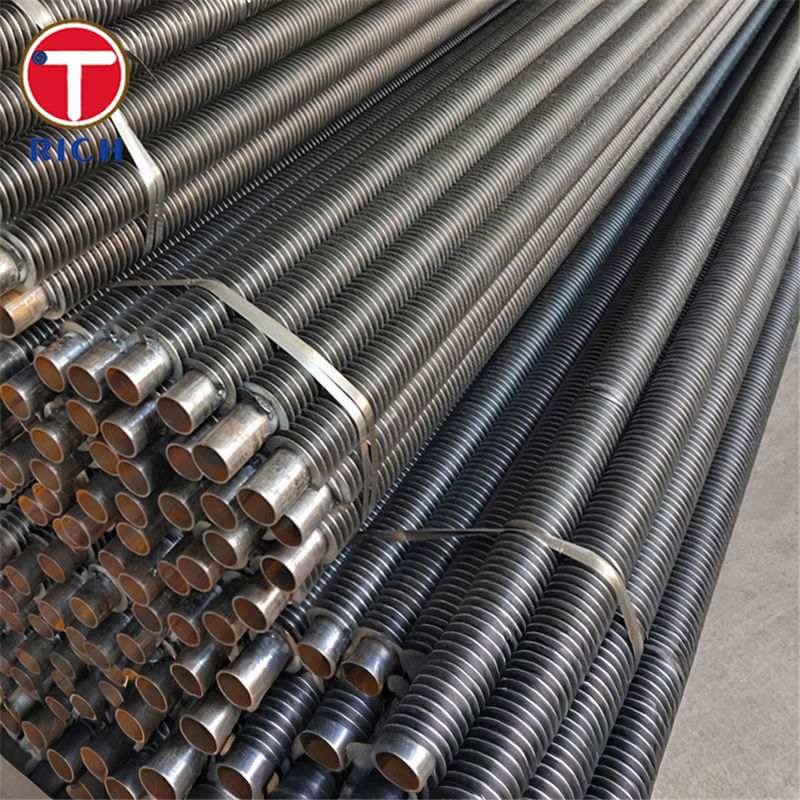

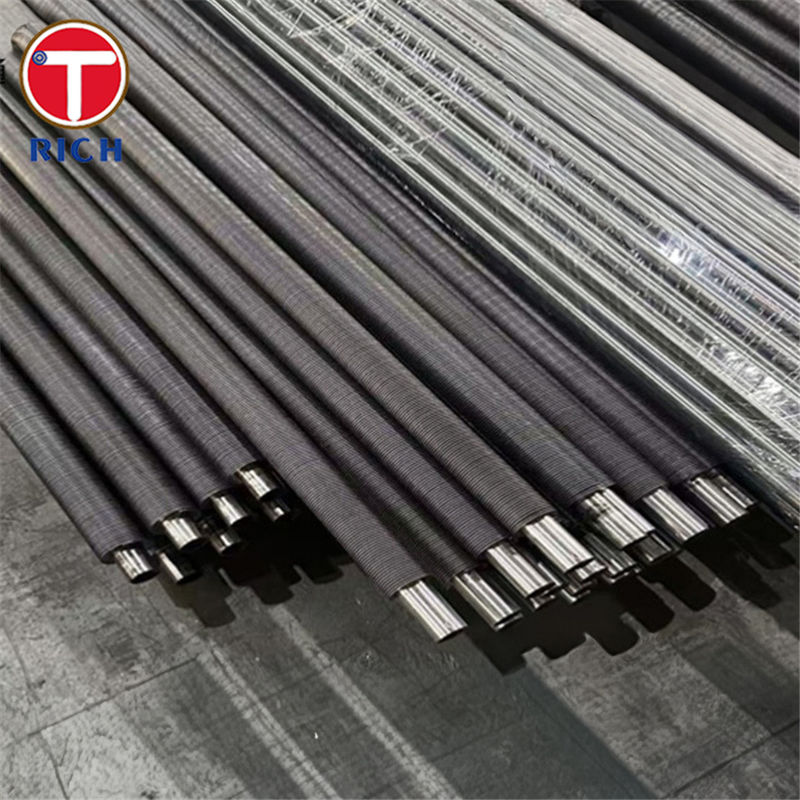

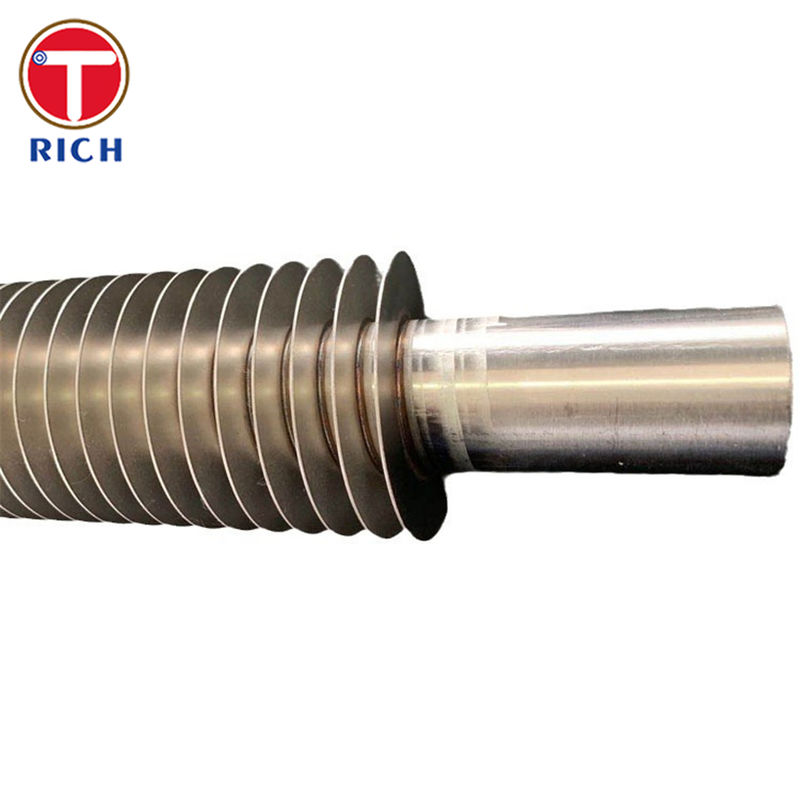

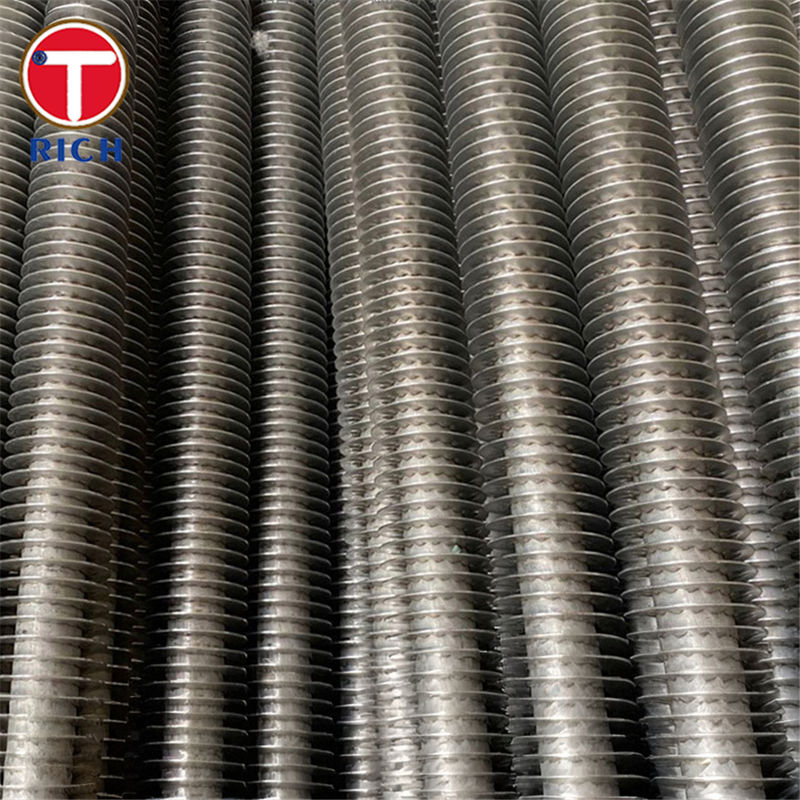

L Fin Tube Alloy Steel Spiral Wound Seamless Fin Tube untuk Air Heat Exchanger

Deskripsi bahan

Produk ini adalah tabung sirip spiral tipe L yang tersusun pada pipa boiler/tukang panas baja paduan Cr·Mo tanpa jahitan. Tabung dasar biasanya disediakan dalam kelas seperti ASTM A213 T11/T22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22, atau GB 5310 12Cr1MoVG, semuanya dirancang untuk suhu tinggi, layanan tekanan dalam boiler dan penukar panas yang didinginkan udara.

Strip sirip aluminium atau tembaga dibentuk dingin menjadi profil L dan spiral digulung di bawah ketegangan di sekitar tabung baja paduan sehingga sirip kaki ditekan erat terhadap permukaan tabung,memberikan sirip spiral yang terus menerus dengan kontak termal yang baik dan perlindungan parsial dinding tabung dari korosi lingkungan.

Spesifikasi

Tabung dasar

• Opsi bahan (tanpa jahitan, baja paduan):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 sampai EN 10216-2

  • JIS: STBA22 sampai JIS G3462

  • GB: 12Cr1MoVG sampai GB/T 5310

• Diameter luar: sekitar 16 ′′50.8 mm (5⁄8" ′′2")

• Ketebalan dinding: tergantung pada aplikasi, biasanya 2~8 mm untuk pendingin udara

Geometri sirip(tipikal sirip luka tipe L)

• Jenis sirip: L-kaki, luka spiral

• Bahan sirip: aluminium atau pita tembaga

• Tinggi sirip: hingga sekitar 16,5 mm

• Ketebalan sirip: ~0,4 ∼0,6 mm (≈0,015 ∼0,020")

• Jarak sirip: dari sekitar 2,1 mm (≈12 FPI) ke atas, dioptimalkan per tugas

Jangkauan operasi

• Dirancang untuk layanan di sisi udara di mana suhu sirip biasanya mencapai sekitar 150 ∼ 230 °C, tergantung pada bahan sirip dan tugas

• Kelas tabung paduan dasar mendukung suhu logam yang jauh lebih tinggi di sisi fluida, sesuai dengan standar boiler / tabung tekanan mereka (biasanya kelas 500-580 °C untuk baja Cr Mo dalam penggunaan kode).

Fitur Utama

1. Kepadatan permukaan transfer panas yang tinggi

   • sirip spiral terus menerus secara dramatis meningkatkan luas permukaan luar, memungkinkan beban termal yang sama dengan lebih sedikit tabung dan bundel pendingin udara yang lebih kecil dibandingkan dengan tabung telanjang.

2. Kontak termal yang efisien dari sirip ke tabung

   • Geometri sirip kaki L dan ketegangan penggulung menekan kaki sirip dengan kuat terhadap permukaan tabung, meminimalkan resistensi termal kontak dan mempromosikan transfer panas yang seragam di sepanjang panjang tabung.

3. Inti baja paduan untuk suhu tinggi, layanan tekanan

   • Kelas tabung paduan CrMo seperti T11, T22, 13CrMo4-5, STBA22 dan 12Cr1MoVG memberikan ketahanan creep-rupture yang tinggi,ketahanan oksidasi yang baik dan kemampuan las untuk layanan boiler dan penukar panas yang didinginkan udara.

Manfaat Kita

Di bawah ini adalah beberapa kekhawatiran pembeli tabung sirip yang didinginkan dengan udara yang sering muncul, dan bagaimana produk ini diposisikan untuk mengatasi mereka.

1. ¢Apakah sirip akan tetap ketat di bawah suhu dan mulai ¢berhenti bersepeda?

• L-foot tension-wound fins menggunakan tegangan penggulung yang terkontrol sehingga kaki sirip duduk dengan kuat di permukaan tabung, mempertahankan kontak selama siklus suhu normal.

• Untuk inti baja paduan, kami mencocokkan bahan sirip dan suhu desain: tipe L digunakan di mana suhu dinding sirip berada dalam kisaran sedang (sekitar hingga 150 ~ 230 ° C) dan kejut termal tidak parah.Untuk kondisi yang lebih keras, kami dapat menyarankan jenis sirip alternatif (LL / KL / tertanam) berdasarkan paduan Cr Mo yang sama.

2.?Apakah L-type adalah keseimbangan yang tepat antara kinerja dan biaya untuk pendingin udara saya?

• Tabung sirip tipe L adalah salah satu solusi sirip spiral yang paling hemat biaya,sering dipilih di mana anggaran dan luas permukaan per biaya adalah kunci dan suhu operasi berada dalam kisaran udara-pendingin khas daripada tugas tungku ekstrim.

• Dengan meningkatkan area luar, satu tabung dengan sirip dapat menggantikan beberapa tabung telanjang, mengurangi ukuran bundel, kekuatan kipas, baja struktural dan keseluruhan proyek CAPEX sambil mempertahankan tugas termal yang diperlukan.

3. ¢Bagaimana Anda menangani korosi dan umur layanan di pendingin udara luar ruangan? ¢

• Tabung inti baja paduan memberikan ketahanan yang kuat terhadap oksidasi suhu tinggi dan korosi sisi uap; di sisi udara,sirip kaki L sebagian melindungi dinding tabung dari paparan langsung atmosfer.

• Bahan sirip (aluminium atau tembaga) dan permukaan metallized atau dilapisi opsional dapat dipilih agar sesuai dengan atmosfer pesisir, industri atau korosif ringan.Di mana udara basah atau atmosfer agresif mendominasi, kita bisa beralih ke LL / KL fining atau stainless steel dasar tabung / kombinasi fin untuk umur yang lebih lama.

4. ¢Apakah bahan tabung akan memenuhi persyaratan kode dan pelacakan saya?

• Kami menawarkan tabung paduan CrMo dalam kelas standar boiler/exchanger panas: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 dan GB/T 5310 12Cr1MoVG,dengan sertifikat uji pabrik sesuai dengan EN 10204 (biasanya 3.1) dan pelacakan jumlah panas penuh.

• Pengujian non-destruktif (current eddy atau ultrasonik), pengujian hidrostatik dan inspeksi dimensi dapat ditentukan agar sesuai dengan rencana kualitas klien untuk layanan penukar panas pendingin udara kritis.

Komposisi Kimia

Sifat Mekanis

Standar yang berlaku

ASTM / ASME

• ASTM A213 / ASME SA213 ?? Kotel baja ferit dan austenit tanpa jahitan, superheater dan tabung penukar panas (misalnya T11, T22).

EN (Eropa)

• EN 10216-2

• EN 10028-2 / EN 10222-2 ¢ Produk datar dan tempa dengan sifat suhu tinggi tertentu, digunakan untuk mencocokkan header dan manifold.

JIS (Japan)

• JIS G3462 Tubing baja paduan untuk boiler dan penukar panas (STBA22 dan kelas terkait).

GB (China)

• GB/T 5310 ¢ Pipa baja tanpa jahitan untuk boiler bertekanan tinggi (termasuk 12Cr1MoVG dan kelas CrMo terkait).

GOST (Rusia / CIS setara)

• GOST 5520 dan norma terkait untuk baja boiler paduan seperti 12KHM / 12Kh1MF, yang secara luas diterima setara dengan EN 13CrMo4-5 dalam layanan tekanan suhu tinggi.

Bidang Aplikasi

Rentang aplikasi umum
Tabung sirip sirip baja jenis L digunakan dalam penukar panas udara-dingin dan gas-ke-cairan di mana cairan proses panas di dalam tabung didinginkan oleh udara sekitar atau gas proses di sisi sirip.Mereka terutama umum di mana air langka atau mahal dan pendingin udara lebih disukai daripada kerang dan tabung pendingin air.

Industri dan posisi khas dalam sistem

• Generasi listrik (termik, nuklir, panas bumi)

  • Kondensator pendingin udara dan bundel tabung dengan sirip untuk kondensasi uap

  • Pemanas udara boiler dan kumparan ekonomizer

  • Generator pendingin hidrogen dan pendingin minyak pelumas (sisi udara)

• Pabrik minyak, gas dan petrokimia

  • Air fin cooler untuk kompresor pembuangan, gas dehidrasi dan unit fraksi

  • Kondensator atas dan pendingin produk di kilang

  • Pendinginan gas-ke-udara dan cair-ke-udara pada sistem suar dan utilitas

• Pabrik kimia dan pupuk

  • Pendingin udara aliran proses dalam unit amonia, urea dan asam nitrat

  • Pendinginan pemulihan panas di pabrik oksidasi dan polimer

• HVAC, pengeringan dan industri umum

  • Koil tabung sirip di unit pengolahan udara besar dan HVAC industri

  • Pemanas udara untuk pengering semprot, tungku dan pengeringan proses gas

  • Penukar tabung sirip kompak dalam peralatan OEM dan pendingin kemasan

T: Apakah Anda perusahaan dagang atau produsen?

A: produsen, juga bisa melakukan perdagangan.

T: Berapa lama waktu pengiriman Anda?

A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,

Itu sesuai dengan kuantitasnya.

Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?

A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

T: Apa syarat pembayaran Anda?

A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.

Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
