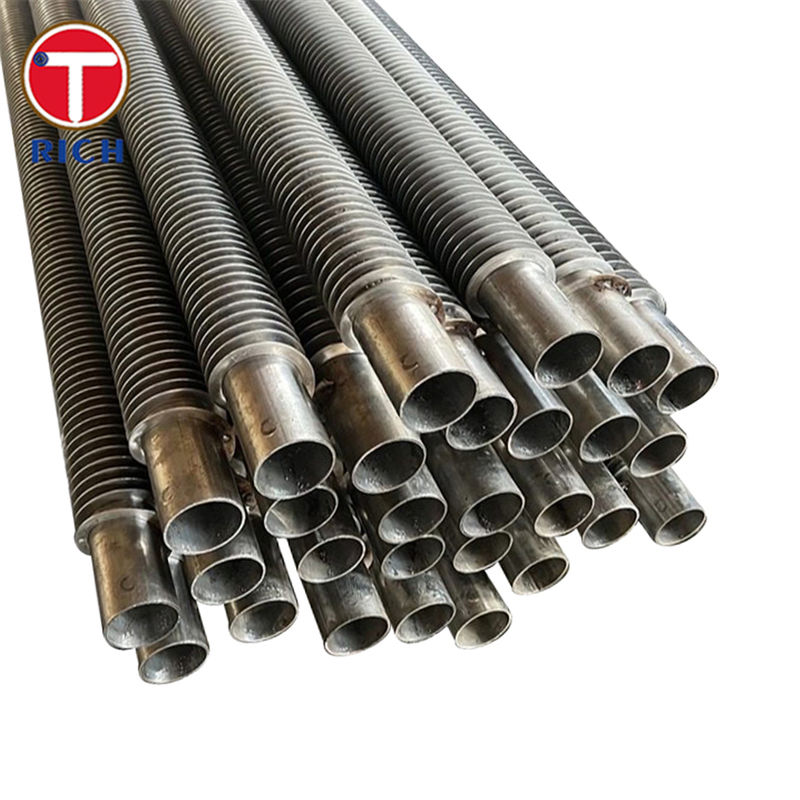

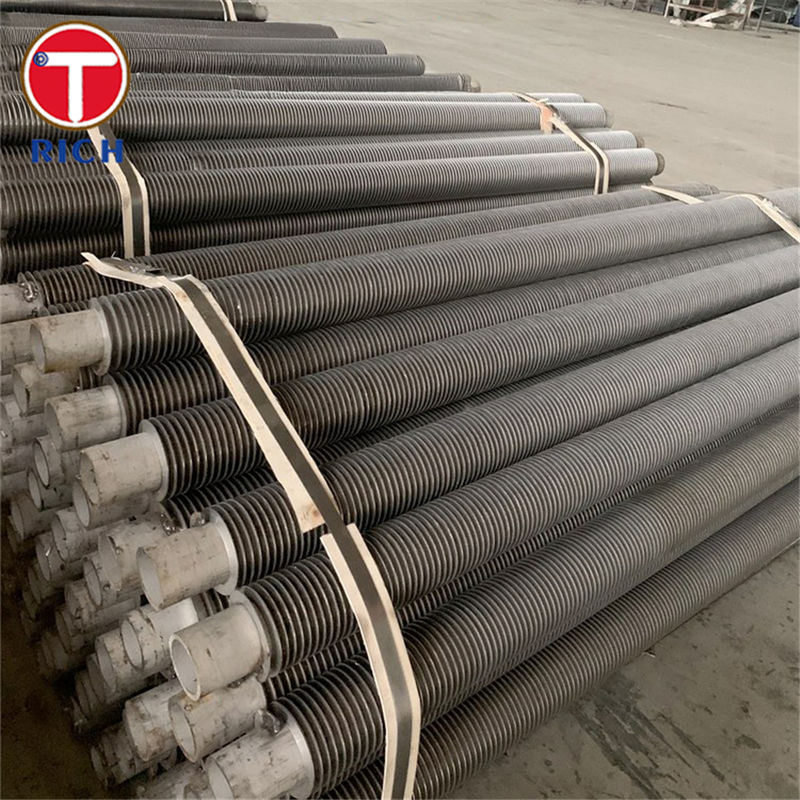

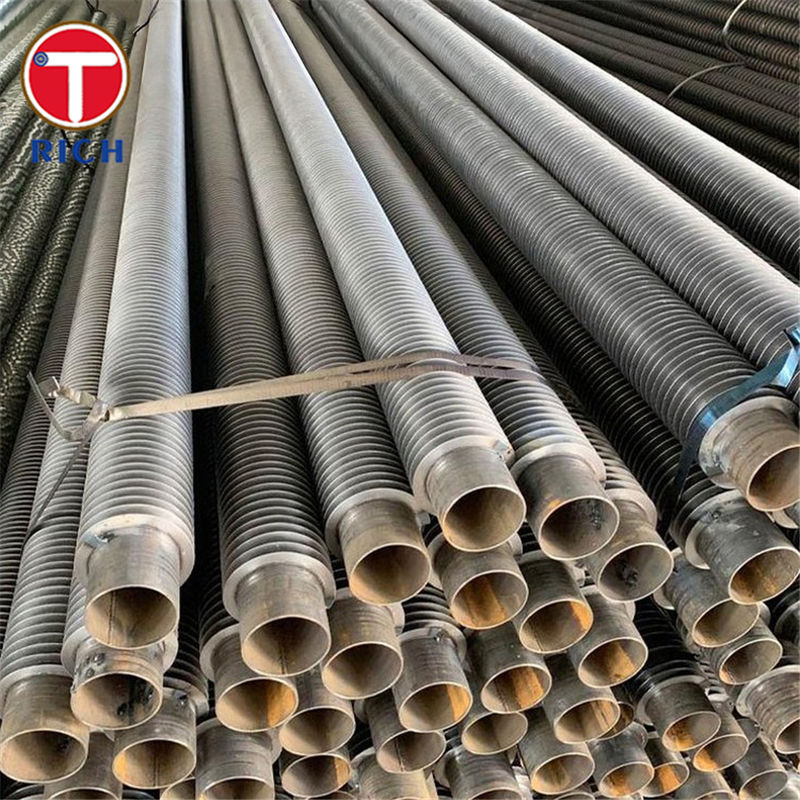

Tabung Karbon L Tipe L yang Tumpang tindih dengan Tabung Karbon LL Tipe Fined untuk Penukar Panas

Ringkasan Produk

Tabung sirip tipe L yang tumpang tindih, juga disebut tabung sirip tipe LL atau tabung sirip kaki LL,adalah tabung sirip yang tersusun tegangan di mana sirip berbentuk L dibungkus heliks di sekitar tabung dasar baja karbon dan setiap kaki sirip tumpang tindih dengan yang sebelumnyaHal ini menciptakan kaki ganda yang benar-benar jaket permukaan luar tabung.

Untuk tabung sirip tipe karbon LL, tabung dasar biasanya baja karbon rendah atau menengah (seperti ASTM A179, A192, A210 atau A106), sementara sirip biasanya aluminium atau pita tembaga.Konstruksi ini menggabungkan kekuatan dan ketahanan tekanan baja karbon dengan konduktivitas termal yang tinggi dan perilaku korosi yang baik dari sirip non-ferrous, membuatnya ideal untuk layanan penukar panas udara-dingin dan sisi gas.

Spesifikasi

Desain dan rentang produksi khas untuk tabung sirip tipe LL baja karbon (nilai bersifat indikatif dan dapat disesuaikan):

• Bahan tabung dasar (baja karbon):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 kelas seperti P235GH / P265GH

  • JIS: G3461 STB340

  • GB / GOST: GB / T 5310, GOST 8734/8733

• Diameter luar tabung dasar:

  • Kira-kira 16-51 mm (bisa diperpanjang menjadi ~ 73 mm tergantung pada desain)

• Ketebalan dinding tabung dasar:

  • Biasanya 2,0×6,0 mm untuk layanan boiler dan penukar panas

• Bahan sirip:

  • Paduan aluminium: 1060, 1070, 1100, seri 6063

  • Pita tembaga ketika konduktivitas termal yang lebih tinggi atau kinerja korosi yang lebih baik diperlukan

• Geometri sirip (tipe LL):

  • Tinggi sirip: sampai ~ 16 mm

  • Ketebalan sirip: sekitar 0,4 ∼ 0,6 mm (ketebalan lain sesuai permintaan)

  • Jarak sirip: ≥ 2,3 mm (biasanya 811 sirip/inci, tergantung pada tugas)

  • Jari sirip: “LLLL” kaki tumpang tindih yang sepenuhnya menutupi permukaan tabung

• Panjang tabung:

  • Biasanya hingga 12-18 m (tabung yang lebih panjang atau U-bend atas permintaan, tunduk pada batasan transportasi dan penanganan)

• Kondisi desain khas:

  • Layanan: udara, gas asap, aliran gas bersih atau korosif ringan

  • Suhu kerja:

    • Dengan sirip aluminium: biasanya sampai sekitar 170 °C di sisi sirip

    • Dengan sirip tembaga atau desain khusus: dapat lebih tinggi, tergantung pada kualifikasi proyek dan pemilihan paduan

Fitur Utama

• Penutup tabung penuh
  Desain kaki LL yang tumpang tindih sepenuhnya menutupi tabung baja karbon,memberikan mantel logam yang terus menerus dan secara signifikan meningkatkan perlindungan korosi eksternal dibandingkan dengan tabung sirip kaki L sederhana.

• Tekanan kontak sirip ke tabung yang tinggi
  sirip-sirip dibalut pada tabung di bawah ketegangan terkontrol, memberikan kontak mekanis yang kuat antara kaki sirip dan permukaan tabung,yang meningkatkan transfer panas dan meminimalkan resistensi kontak termal.

• Kehidupan layanan yang lebih baik dalam atmosfer korosif
  Karena tabung dasar sepenuhnya ditutupi oleh kaki sirip yang tumpang tindih, dinding tabung sebagian besar terisolasi dari serangan gas langsung.Tabung sirip LL digunakan secara luas sebagai alternatif yang hemat biaya untuk sirip yang diekstrusi di lingkungan korosif ringan hingga sedang.

• sirip stabil di bawah siklus termal
  Proses penggulung mekanis dan geometri LL yang saling mengunci mengurangi risiko kelopak meredam atau bergetar di bawah pemanasan dan pendinginan berulang, getaran mekanis, atau getaran yang disebabkan oleh aliran.

• Kemampuan pembersihan yang baik dan kecenderungan pencemaran yang rendah
  Sirip halus dan terus menerus dengan pitch seragam memberikan penurunan tekanan sisi gas yang rendah dan membantu membatasi akumulasi debu, menyederhanakan pembersihan online atau offline dengan meniup udara, meniup uap atau menyikat ringan.

Manfaat Kita

Di bawah ini adalah beberapa pertanyaan khas yang diajukan pengguna akhir dan kontraktor EPC tentang tabung berdaun karbon tipe LL (terpadu L) dan bagaimana produk yang dirancang dengan baik menjawabnya.

1. Bagaimana LL jenis membandingkan dengan tipe L standar dan KL tipe pipa sirip?

• Keprihatinan:Jenis sirip mana yang memberikan kombinasi terbaik dari ketahanan korosi, transfer panas dan biaya?

• Jawabannya:

  • StandarTipe Lmemberikan kontak yang baik dan perlindungan korosi dasar tetapi meninggalkan celah terbuka kecil antara kaki sirip.

  • Tipe LLTumpang tindih dengan kaki sirip untuk menutup tabung sepenuhnya, memberikan ketahanan korosi yang lebih baik daripada tipe L dan mendekati sirip yang diekstrusi, dengan biaya yang jauh lebih rendah.

  • Jenis KLmenggabungkan sirip kaki L dengan mengkerut pada tabung dasar untuk lebih meningkatkan ikatan mekanis dan transfer panas, tetapi biasanya lebih mahal dan digunakan ketika kinerja maksimum diperlukan.

2Apakah sirip akan tetap ketat selama operasi jangka panjang?

• Keprihatinan:Pencabutan sirip akibat siklus termal dan getaran dapat sangat mengurangi efisiensi transfer panas dan menyebabkan kebisingan.

• Jawabannya:

  • LL fin terikat tegangan dan terkunci secara mekanis oleh kaki yang tumpang tindih.

  • Pasangan bahan yang benar (pipa baja karbon + sirip aluminium atau tembaga) juga membantu mengakomodasi ekspansi termal diferensial tanpa retak kaki sirip.

3Apakah tipe LL cocok untuk suhu gas dan lingkungan saya?

• Keprihatinan:Pengguna ingin yakin bahwa sirip aluminium atau tembaga tidak akan terlalu cepat melembut atau mengorosi saat digunakan.

• Jawabannya:

  • Untuk sirip aluminium, suhu sisi gas desain khas untuk sirip luka LL adalah sekitar 150-170 °C, dengan batas yang lebih tinggi mungkin tergantung pada desain rinci, tempering paduan dan margin keamanan.

  • Pinus tembaga dapat digunakan pada suhu yang agak lebih tinggi dan dalam atmosfer korosif tertentu, tetapi pemilihan akhir harus didasarkan pada komposisi gas buang (SOx, klorida,kelembaban) dan pengalaman di lokasi.

  • Penutup tabung penuh dari kaki LL memberikan perlindungan tambahan untuk tabung baja karbon di mana korosi eksternal menjadi perhatian, misalnya di lingkungan gas asap pesisir atau sedikit asam.

4Bagaimana saya memilih ketinggian sirip dan ketinggian sirip?

• Keprihatinan:Insinyur harus menyeimbangkan area transfer panas, penurunan tekanan dan kecenderungan kotoran.

• Jawabannya:

  • Tinggi sirip LL yang khas adalah ≤16 mm dengan pitch ≥2,3 mm; sirip yang lebih tinggi dan pitch yang lebih ketat meningkatkan luas permukaan tetapi juga meningkatkan penurunan tekanan dan risiko pencemaran.

  • Untuk gas buang debu, ketinggian sirip yang sedikit lebih rendah dan pitch yang lebih terbuka sering memberikan kinerja siklus hidup terbaik.

  • Pemasok yang kompeten dapat mengoptimalkan geometri sirip menggunakan kondisi kerja (aliran gas, profil suhu, penurunan tekanan yang diizinkan dan metode pembersihan).

5Apakah tabung dasar dan sirip sesuai dengan standar internasional bagian tekanan?

• Keprihatinan:EPC dan pemilik membutuhkan kompatibilitas dengan kode ASTM, EN, JIS, GOST dan GB.

• Jawabannya:

  • Tabung dasar baja karbon biasanya disediakan untuk standar tekanan yang diakui secara luas seperti ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB/T 5310; dan spesifikasi GOST yang sesuai.

  • Standar-standar ini dengan jelas mendefinisikan komposisi kimia, sifat mekanik dan pengujian NDT / tekanan wajib, memastikan penggunaan yang aman di boiler, economizer dan peralatan penukar panas lainnya.

Komposisi Kimia

Sifat Mekanis

Standar yang berlaku

ASTM / ASME (AS):

• ASTM A179 / ASME SA179 ️ tabung penukar panas baja karbon rendah dan kondensor yang ditarik dingin tanpa jahitan.

• ASTM A192 / ASME SA192 ¢ Kotel baja karbon dan tabung superheater tanpa jahitan untuk layanan tekanan tinggi.

• ASTM A210 / ASME SA210 ¢ Kotel baja karbon menengah dan tabung superheater tanpa jahitan (kelas A1 dan C).

• ASTM A106 / ASME SA106 pipa baja karbon tanpa jahitan untuk layanan suhu tinggi (biasanya digunakan sebagai tabung dasar untuk kumparan sirip).

EN (Eropa):

• EN 10216-2 ¢ Pipa baja tanpa jahitan untuk tujuan tekanan, pipa baja tidak berlemak dan baja berlemak dengan sifat suhu tinggi tertentu (kelas P235GH, P265GH, dll.).

JIS (Jepang):

• JIS G3461 Tubing baja karbon untuk boiler dan penukar panas (misalnya STB340).

GB (China):

• GB/T 5310 ¢ Tabung baja tanpa jahitan untuk boiler bertekanan tinggi

GOST (Rusia / CIS):

• GOST 8734-75 / GOST 8733-74 ¢ Tabung baja tersusun dingin tanpa jahitan dan persyaratan teknis terkait, yang banyak digunakan untuk pipa boiler dan penukar panas.

Tabung berdaun LL biasanya dilengkapi dengan ujung kosong polos, dipotong ke panjang, dan sepenuhnya sesuai dengan standar tabung dasar untuk komposisi kimia, sifat mekanik,pengujian hidrostatik dan pemeriksaan non-destructiveProses fining hanya diterapkan pada tabung yang memenuhi syarat.

Bidang Aplikasi

Bidang Aplikasi Umum

Tipe karbon LL (terpadu L) tabung berdaun digunakan secara luas dalam peralatan transfer panas sisi gas di mana kompak, tahan korosi permukaan diperpanjang diperlukan, termasuk:

• Generasi listrik (tanpa pembangkit listrik tenaga panas, limbah untuk energi)

• Unit petrokimia dan kilang

• Pabrik kimia dan pupuk

• Metalurgi dan baja

• Sistem HVAC dan pengeringan industri

• Unit pemulihan panas limbah dan penghemat

Penggunaan Biasa Dalam Masing-masing Bidang

• Daya dan pulau boiler:

  • Pemanas udara, penghemat, pemanas suhu rendah dan penukar panas gas.

  • Pemulihan panas gas buang di belakang boiler atau turbin gas.

• Petrokimia dan penyulingan:

  • Penukar panas yang didinginkan udara (pembeku udara) di unit mentah, vakum, coker, FCC dan hidroterator.

  • Pendinginan gas untuk sistem hidrogen, gas bahan bakar atau gas suar.

• Bahan kimia dan pupuk:

  • Mesin pendingin dan pemanas gas proses di jalur amonia, metanol atau sintelas.

  • Boiler panas limbah dan bank konveksi dengan gas asap di sisi cangkang.

• Industri logam dan proses suhu tinggi:

  • Rekuperator dan kumparan pemulihan panas di tungku pemanasan ulang dan jalur penggilingan.

  • Pendingin gas dan pemanas udara di pabrik sinter atau sistem gas tungku tinggi.

• HVAC, pengeringan dan industri umum:

  • Koil udara panas, koil uap dan pemanas gas untuk pengering dan oven.

  • Koil ventilasi pemulihan panas dan baterai pemanasan udara industri.
