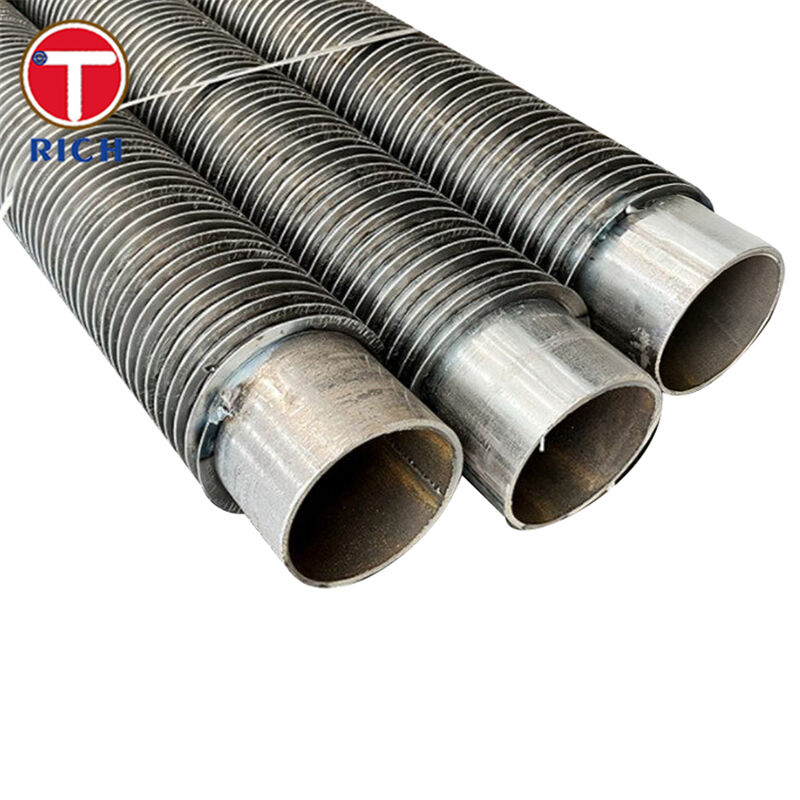

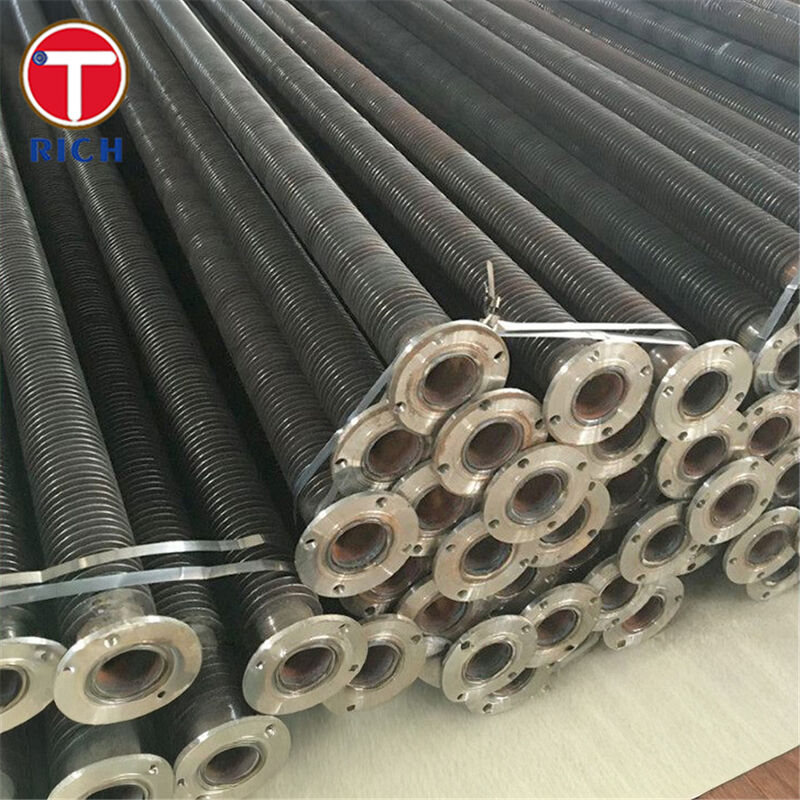

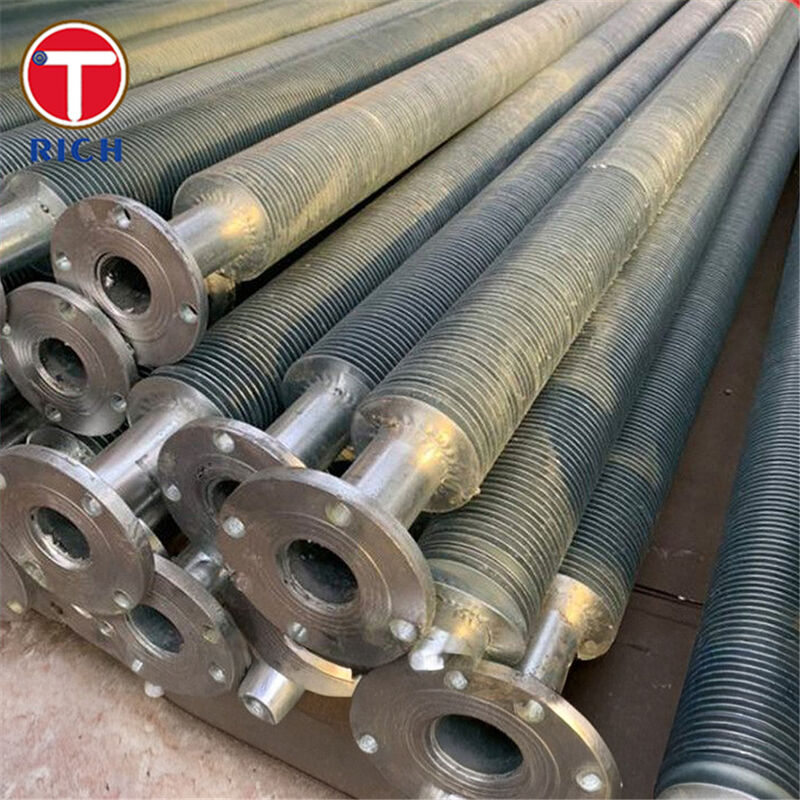

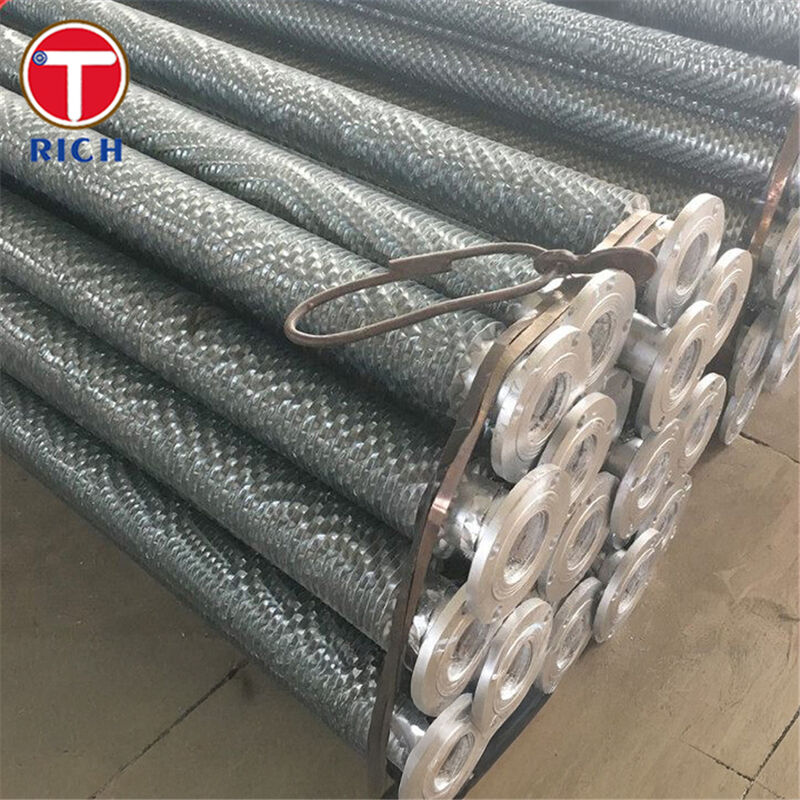

Tabung Sirip Spiral Baja Paduan dengan Kaki L untuk Penukar Panas Efisiensi Tinggi
Rincian produk
Tabung dengan sirip baja paduan
,Tabung Sirip Lilitan Spiral
,Pipa bergelombang penukar panas
Pipa Sirip L-Foot (Spiral-Wound Baja Paduan) untuk Penukar Panas
Material
Produk ini adalah pipa penukar panas bersirip di mana dasar baja paduan (pipa inti) dililit secara heliks dengan strip sirip yang kakinya dibentuk menjadi profil “L”, oleh karena itu disebut “sirip L-foot”. Sirip berada di bawah tegangan, ditekan erat ke permukaan pipa inti, membentuk sirip spiral kontinu di sekitar keliling luar.
Spesifikasi
Rentang dan fitur khas:
-
Material pipa inti: baja paduan tanpa sambungan (misalnya, kelas seperti ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)
-
Diameter luar (OD) dari pipa dasar: sekitar 16 hingga ~50,8 mm (≈⅝″ hingga 2″) untuk banyak pipa bersirip pendingin udara.
-
Material sirip: biasanya strip aluminium atau tembaga, terkadang baja, dililit dalam geometri L-foot.
-
Tinggi sirip: hingga ~16,5 mm (maks) dalam banyak kasus.
-
Ketebalan sirip: sekitar 0,4 mm hingga 0,6 mm khas untuk strip sirip aluminium.
-
Pitch sirip (jarak): minimum sekitar 2,1 mm (≈12 FPI) dan ke atas tergantung pada desain.
-
Panjang pipa khas: hingga ~18.000 mm (18 m) untuk beberapa produsen.
-
Suhu pengoperasian (sisi sirip): hingga ~150-230 °C khas untuk pipa bersirip L-foot.
Fitur Utama
-
Geometri sirip L-foot memastikan kaki sirip terletak rata di permukaan pipa, meningkatkan kontak termal dan dengan demikian meningkatkan perpindahan panas.
-
Lilitan spiral memberikan cakupan kontinu di sekitar pipa, secara dramatis meningkatkan luas permukaan eksternal yang tersedia untuk perpindahan panas dibandingkan dengan pipa polos.
-
Desain memungkinkan sirip bertindak sebagai penutup pelindung untuk dinding pipa (di sisi ambien/eksternal), menawarkan beberapa perlindungan korosi dari sisi udara.
-
Karena sirip dililit dengan tegangan daripada diekstrusi ke dalam alur, pipa inti dapat lebih tipis atau menggunakan baja paduan yang lebih mahal dengan sedikit modifikasi pada pipa dasar.
Keunggulan Kami
1. Apakah sirip akan tetap terpasang kuat di bawah siklus termal dan getaran udara berkecepatan tinggi?
Pipa bersirip L-foot kami menggunakan tegangan terkontrol dalam lilitan strip sirip untuk memastikan kontak kaki yang ketat pada pipa dan meminimalkan kelonggaran di bawah siklus start-stop, getaran, atau guncangan termal.
2. Apakah sirip L-foot adalah pilihan yang tepat (vs tipe LL, KL, tertanam) untuk tugas saya?
Ya—jika suhu sirip sisi udara Anda sedang (misalnya, hingga ~230 °C) dan Anda menginginkan solusi hemat biaya dengan luas permukaan tinggi, desain L-foot menawarkan kinerja yang sangat baik. Untuk tugas yang lebih berat (suhu yang lebih tinggi, atmosfer yang sangat agresif) kami dapat menyarankan jenis sirip yang ditingkatkan (LL/KL) atau material alternatif.
3. Bagaimana dengan ketahanan korosi, umur sisi udara, dan perawatan?
Sirip berfungsi untuk melindungi dinding pipa, mengurangi paparan langsung pipa ke udara sekitar dan oleh karena itu mengurangi potensi korosi. Juga, dengan meningkatkan efisiensi perpindahan panas, lebih sedikit pipa yang diperlukan untuk tugas yang sama, mengurangi volume bundel dan biaya struktur/kipas terkait.
4. Keterlacakan dan kepatuhan kelas material untuk layanan suhu tinggi?
Pipa inti kami bersumber menggunakan standar yang diakui (ASTM/EN/JIS/GB) dengan sertifikat uji pabrik penuh, dan kami dapat menerapkan pengujian non-destruktif (ultrasonik, arus eddy) atau uji tekanan hidrostatik sesuai spesifikasi.
Mengapa memilih kami?
-
Kami menyediakan pipa dasar baja paduan yang cocok untuk layanan suhu tinggi (baja Cr–Mo) dengan keandalan tinggi.
-
Proses lilitan sirip kami memastikan kontak sirip-ke-pipa yang ketat dan geometri yang seragam untuk perpindahan panas yang optimal.
-
Kami menawarkan dimensi standar dan kustom, geometri sirip, dan opsi pelapisan permukaan untuk mencocokkan tugas pendingin udara dan penukar panas.
-
Kami mendukung dokumentasi lengkap, pengujian, dan kustomisasi untuk selaras dengan spesifikasi proyek dan rencana kualitas Anda.
Komposisi Kimia
| Kelas | Standar | C (%) | Si (%) | Mn (%) | P (maks) (%) | S (maks) (%) | Cr (%) | Mo (%) | Catatan |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | 0.05–0.15 | ≤0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.035 | 1.00–1.50 | 0.44–0.65 | Dasar umum untuk pipa bersirip |
| ASTM A213 T22 | ASTM/ASME | 0.05–0.15 | ≤0.50 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.90–2.60 | 0.87–1.13 | Cr/Mo yang lebih tinggi untuk layanan suhu tinggi |
| EN 13CrMo4-5 (1.7335) | EN 10216-2 | 0.10–0.17 | ≤0.35 | 0.40–0.70 | ≤0.025 | ≤0.010 | 0.70–1.15 | 0.40–0.60 | Baja paduan setara Eropa |
| JIS G3462 STBA22 | JIS | ≤0.15 | ≤0.50 | 0.30–0.60 | ≤0.035 | ≤0.035 | 0.80–1.25 | 0.45–0.65 | Kelas setara Jepang |
| GB /T 5310 12Cr1MoVG | GB | 0.08–0.15 | 0.17–0.37 | 0.40–0.70 | ≤0.025 | ≤0.010 | 0.90–1.20 | 0.25–0.35 | Baja paduan pipa boiler China |
Sifat Mekanik
| Kelas | Standar | Kekuatan Tarik Rm (MPa) | Kekuatan Luluh Re / Rp0.2 (MPa) | Perpanjangan A (%) | Catatan |
|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | ≥ 415 | ≥ 220 | ≥ 30 | |
| ASTM A213 T22 | ASTM/ASME | ≥ 415 | ≥ 205 | ≥ 30 | |
| EN 13CrMo4-5 | EN | 450-600 (t ≤16 mm) | ≥ 300 | ≥ 19 | |
| JIS STBA22 | JIS | ≥ 410 | ≥ 205 | ≥ 30 | |
| GB 12Cr1MoVG | GB | 470-640 | ≥ 255 | ≥ 21 |
Standar yang Berlaku
-
ASTM / ASME: ASTM A213 / ASME SA213
-
EN: EN 10216-2
-
JIS: JIS G3462
-
GB: GB/T 5310
-
Kepatuhan industri: API 661 untuk penukar panas berpendingin udara
Area Aplikasi
Bidang Aplikasi Umum
Pipa bersirip spiral-wound L-foot ini terutama digunakan dalam penukar panas berpendingin udara dan gas-ke-cair, di mana satu fluida mengalir di dalam pipa dan udara atau gas mengalir di atas sirip di bagian luar untuk mengekstraksi atau membuang panas.
Contoh Penggunaan Khusus
-
Bundel penukar panas berpendingin udara di pabrik petrokimia
-
Pendingin pengisian udara atau intercooler dalam sistem kompresi gas
-
Pendingin setelah untuk unit turbin gas atau penggerak mekanis
-
Kondensor dan evaporator dengan batasan sisi udara
-
Economiser pemulihan panas yang menangani gas buang
-
Unit berpendingin udara luar ruangan dalam sistem bantu pembangkit listrik
T: Apakah Anda perusahaan dagang atau produsen?
J: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
J: Secara umum, dibutuhkan 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
itu sesuai dengan kuantitas.
T: Apakah Anda menyediakan sampel? apakah gratis atau ekstra?
J: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
J: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
