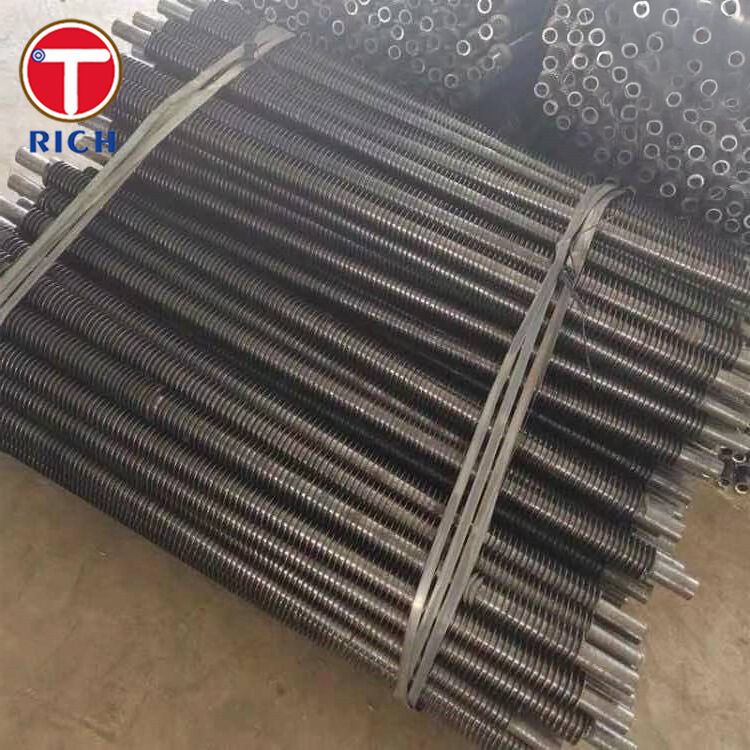

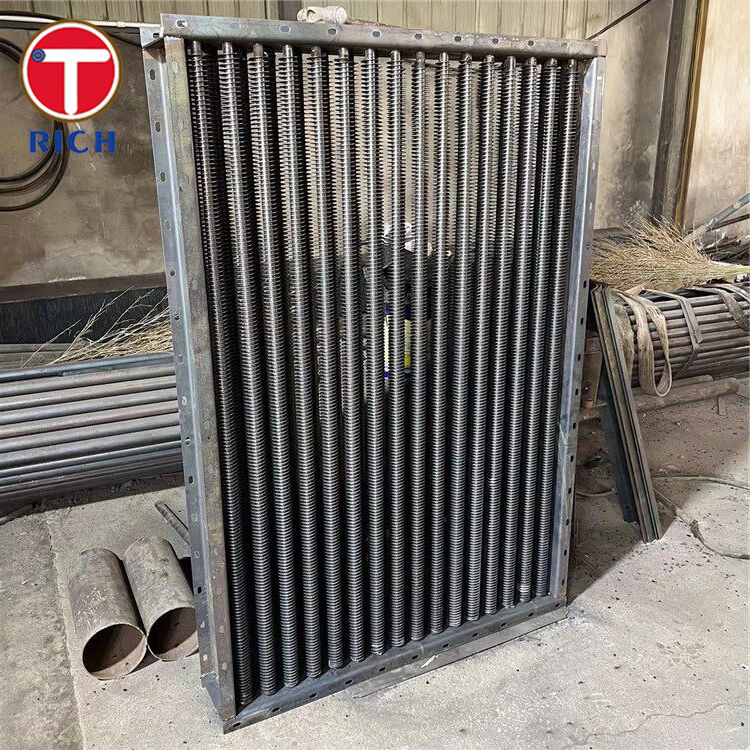

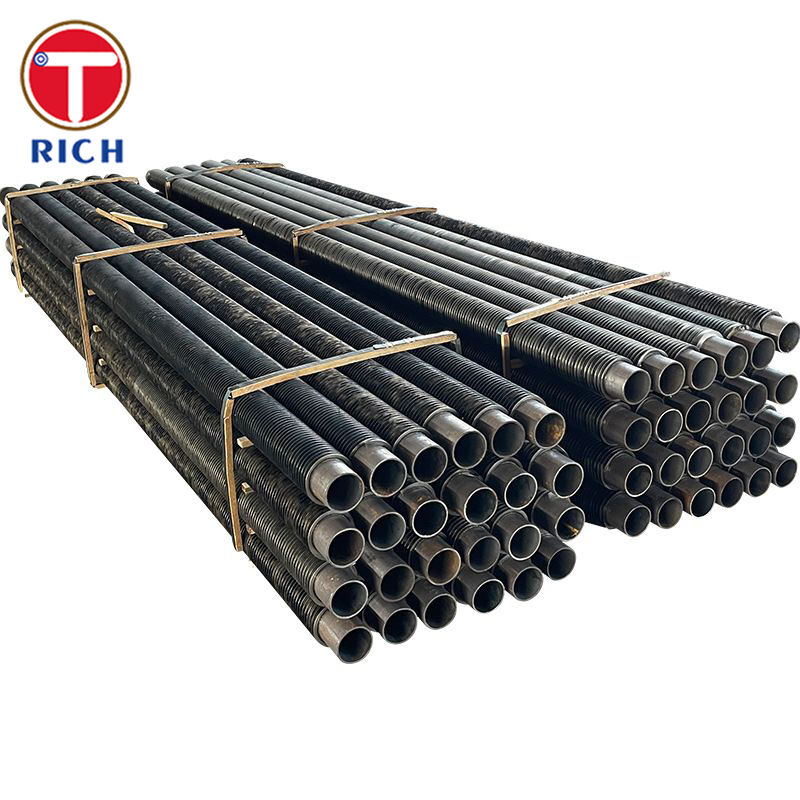

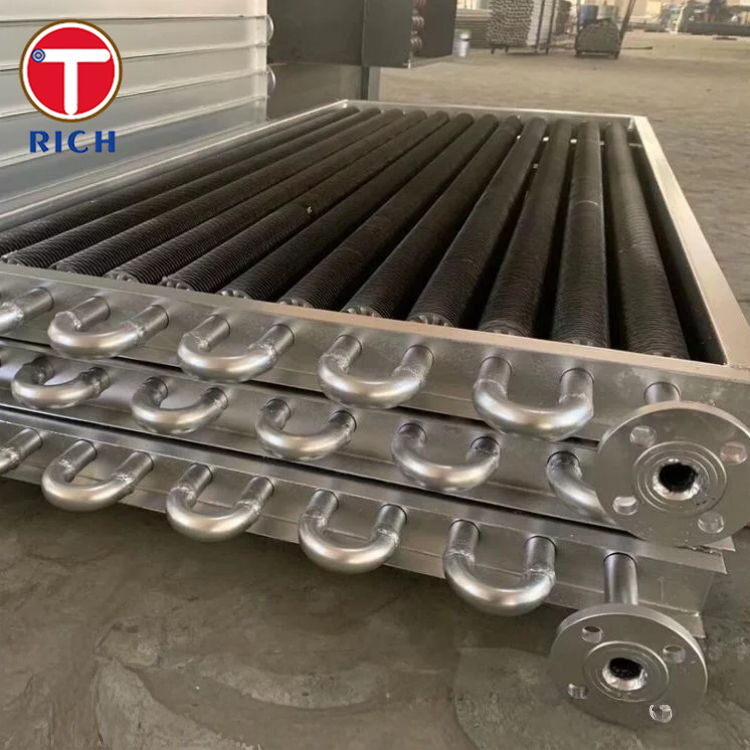

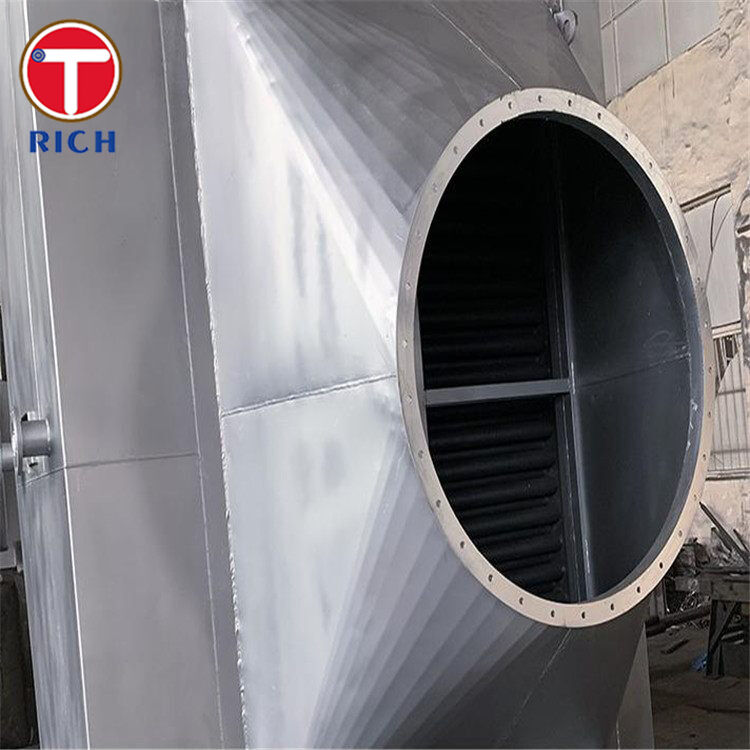

Tabung Fin Tipe L Aluminium L-Foot Tension Wound Fined Tubes untuk Penukar Panas

Tinjauan Materi

Aluminium L-foot tension wound fined tubes adalah bi-metallic atau multi-metallic heat transfer element di mana strip aluminium tipis heliks dibalut di sekitar tabung dasar di bawah ketegangan terkontrol.Kaki berbentuk L terbentuk pertama kali di salah satu tepi jalur sirip; kaki ini berada langsung di permukaan luar tabung dan secara mekanis mengunci sirip ke tabung sepanjang panjangnya.

Tabung dasar dapat berupa baja karbon, baja paduan rendah, baja tahan karat atau bahan non-ferrous seperti tembaga dan kuningan,sementara sirip biasanya terbuat dari paduan aluminium konduktivitas termal tinggi (e.g. 1050, 1060, 3003, 5052, 1100) Desain ini menggabungkan kekuatan mekanik dan tekanan nominal tabung dasar dengan konduktivitas termal yang sangat baik dan ketahanan korosi dari sirip aluminium.

Tabung sirip tipe L banyak digunakan dalam penukar panas dengan pendingin udara, radiator industri dan pendingin gas proses,terutama di mana suhu operasi berada dalam kisaran rendah hingga menengah dan perlindungan tambahan dari dinding tabung diperlukan.

Spesifikasi

Nilai-nilai ini mewakili kemampuan manufaktur yang umum untuk tabung aluminium L-foot yang tergelincir tegangan. Dimensi dan toleransi sebenarnya diselesaikan berdasarkan gambar pelanggan dan kode yang berlaku.

• Bahan tabung dasar

  • Baja karbon: misalnya SA-179, SA-210, SA-214

  • Baja tahan karat: misalnya TP304/304L, TP316/316L

  • Baja paduan atau non-ferrous (tembaga, kuningan, Cu-Ni) atas permintaan

• Bahan sirip

  • Paduan aluminium: AA1050/1050A, 1060, 1100, 3003, 5052 (lainnya atas permintaan)

  • Suhu biasanya H14 / H16 untuk stok sirip

• Diameter luar tabung (OD)

  • Sekitar 12,7 ′′ 50,8 mm (1/2" ′′ 2") biasanya disediakan

  • Kisaran OD lainnya mungkin tergantung pada bahan dan ketebalan dinding

• Ketebalan dinding tabung

  • Biasanya 1,5~6,0 mm tergantung pada tekanan desain dan kode; dinding yang lebih berat tersedia untuk layanan tekanan tinggi

• Tinggi sirip

  • Kira-kira 616 mm (1/4" 5/8"), dengan sirip yang lebih tinggi mungkin untuk desain khusus

• Ketebalan sirip

  • Biasanya 0,2 ∼0,4 mm (≈0,008" ∼0,016")

• Pitch sirip (ketumpatan sirip)

  • 5 ∼13 sirip per inci (≈4 ∼16 mm jarak sirip) sesuai dengan desain termal

• Panjang tabung maksimum

  • Hingga sekitar 1518 m (≈5060 kaki), tergantung pada batas bahan dan transportasi

• Suhu operasi yang direkomendasikan

  • Biasanya hingga sekitar 200 °C (≈400 °F) layanan terus menerus

  • Puncak jangka pendek hingga ≈230 + °C (450 °F) dapat diterima tergantung pada bahan tabung dasar, paduan sirip dan lingkungan

  • Untuk suhu logam yang lebih tinggi, jenis sirip yang diekstrusi atau tertanam umumnya lebih disukai

Fitur Utama

• Efisiensi transfer panas yang tinggi

  • Pinus aluminium menawarkan konduktivitas termal yang sangat tinggi dan luas permukaan eksternal yang besar, secara signifikan meningkatkan koefisien transfer panas secara keseluruhan dalam layanan yang dikendalikan dari sisi udara.

• Ikatan tabung ujung mekanik yang aman

  • Kaki L tersusun tegangan sehingga setiap putaran sirip mendukung dengan kuat terhadap tabung, memberikan jarak sirip yang seragam dan mencegah gerakan sirip atau pemisahan di bawah siklus termal dan getaran.

• Perlindungan korosi tabung dasar yang ditingkatkan

  • Kaki sirip menutupi permukaan tabung, melindungi baja dari paparan langsung terhadap atmosfer dan mengurangi risiko korosi di bawah sirip di banyak lingkungan.

• Dioptimalkan untuk layanan pendingin udara

  • Tabung sirip tipe L banyak digunakan dalam penukar panas yang didinginkan udara dan pendingin kipas sirip di mana suhu, tekanan dan tingkat getaran sedang diharapkan.

• Kombinasi bahan yang fleksibel

  • Setiap bahan tabung yang cocok dapat dikombinasikan dengan sirip aluminium konduktivitas tinggi, biaya keseimbangan, ketahanan korosi dan peringkat tekanan untuk setiap proyek.

• Solusi yang hemat biaya

  • Dibandingkan dengan tabung sirip ekstrusi,L-foot aluminium dengan tali tegangan umumnya menawarkan biaya bahan dan manufaktur yang lebih rendah sambil tetap memberikan adhesi sirip yang andal dan umur yang baik dalam kondisi yang tepat.

Keuntungan kami Menjawab pertanyaan pelanggan yang umum

1. ¢Apakah sirip akan longgar atau bergetar di bawah getaran dan siklus termal?

• Profil kaki L dan penggulung ketegangan terkontrol menghasilkan penguncian mekanis antara sirip dan tabung yang menahan angkat sirip dan gerakan dalam kisaran operasi khas hingga sekitar 400 ~ 450 ° F.

• Jarak sirip yang seragam dan kontak akar yang erat membantu mencegah keributan dan kebisingan, meningkatkan stabilitas jangka panjang di pendingin kipas sirip dan pendingin udara.

2. ¢Bagaimana pengendalian korosi tabung dasar, terutama di luar ruangan atau di pabrik pesisir?

• Aluminium L-kaki menutupi permukaan tabung, menyediakan penghalang tambahan antara lingkungan dan baja atau tabung paduan.

• Pencocokan paduan sirip (misalnya 3003 atau 5052 untuk peningkatan ketahanan korosi) dan paduan tabung (misalnyabaja tahan karat atau Cu-Ni) dipilih untuk meminimalkan efek galvanik di atmosfer laut atau kimia agresif.

3. ¢ Dapatkah Anda memenuhi kode saya dan persyaratan standar? ¢

• Tabung dasar dan bahan sirip aluminium diperoleh dan diproduksi sesuai dengan standar internasional utama: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784,JIS H 4000/H 4040 dan GB/T 3190, GB/T 4437.1, antara lain.

• Komposisi kimia dan sifat mekanik paduan sirip aluminium dikontrol sesuai dengan sebutan paduan yang relevan (1050, 1060, 3003, 5052, 6063 dll.),memastikan kinerja yang dapat dilacak dan diulang.

4. ¢ Dapatkah Anda mencocokkan desain bundel saya yang ada (OD, ketinggian sirip, FPI, panjang)?

• Kami mendukung tabung OD khas dari 1/2 "untuk 2", ketinggian sirip dari sekitar 1/4" untuk 5/8", sirip pitches dari 5 untuk 13 FPI dan panjang tabung hingga ~15 ¢ 18 m, yang mencakup paling umum kilang,aplikasi petrokimia dan energi.

• Geometri dan kepadatan sirip yang disesuaikan dapat direkayasa agar sesuai dengan desain termal yang ada atau persyaratan retrofit.

5Bagaimana dengan pemeliharaan, pembersihan dan penggantian?

• Permukaan sirip aluminium yang halus kompatibel dengan prosedur pembersihan udara atau air tekanan rendah yang biasa digunakan pada unit kipas sirip.

• Kepatuhan yang konsisten terhadap sebutan paduan standar dan kisaran dimensi memudahkan pasokan tabung pengganti yang sepenuhnya dapat ditukar dengan bundel asli.

Komposisi Kimia

Sifat Mekanis Alloy Aluminium Fin Tipikal

Standar yang berlaku

Tergantung pada pilihan bahan dan spesifikasi pelanggan, tabung aluminium tipe L dengan kaki L dapat diproduksi sesuai dengan standar berikut (atau setara):

• ASTM (AS)

  • ASTM B209Lembar dan pelat aluminium dan paduan aluminium (strips aluminium fin)

  • ASTM B221 / B221MAluminium dan Aluminium-Alloy Extruded Bar, Rod, Wire, Profile, and Tubes (Tabung dan bagian aluminium)

  • ASTM B234 / B241Aluminium dan Aluminium-Alloy Draw Seamless Tubes / Pipa dan Tabung Seamless untuk kondensator dan penukar panas

• EN (Eropa)

  • EN 573-3Aluminium dan paduan aluminium Komposisi kimia dan bentuk produk tempa (penamaan paduan dan komposisi)

  • EN 755-1 / EN 755-2Aluminium dan paduan aluminium batang/balok, tabung dan profil yang diekstrusi

• GOST (Rusia/SGN)

  • GOST 4784️ Aluminium dan paduan aluminium tempa ️ Kelas dan komposisi kimia

• JIS (Japan)

  • JIS H 4000Lembar, strip dan pelat aluminium dan paduan aluminium (pin strip)

  • JIS H 4040️ Aluminium dan aluminium alloy bar, batang dan kawat (terkait produk dan tabung yang diekstrusi)

• GB / T (China)

  • GB/T 3190Komposisi kimia aluminium tempa dan paduan aluminium (batas paduan)

  • GB/T 4437.1️ Tabung aluminium dan paduan aluminium yang diekstrusi panas ️ Bagian 1: Tabung tanpa jahitan (tabung dasar aluminium)

Baja, baja tahan karat dan bahan pipa dasar lainnya disesuaikan dengan kode khusus proyek seperti standar ASME, EN, GB atau GOST untuk pipa bertekanan dan boiler sesuai kebutuhan.

Bidang Aplikasi

Bidang aplikasi umum

Aluminium L-kaki tensi terbungkus tabung sirip cocok untuk berbagai peralatan termal di mana resistensi sisi udara mendominasi dan permukaan eksternal ditingkatkan diperlukan:

• Penukar panas dengan pendingin udara dan pendingin kipas di kilang dan pabrik petrokimia

• Mesin pendingin gas dan intercoolers untuk kompresor dan sistem turbin gas

• Radiator industri untuk mesin, turbin dan peralatan berputar besar

• Unit pemulihan panas limbah dan penghemat (dalam batas suhu)

• Koil gas proses, pemanas udara dan pengering

• HVAC dan pendingin kondensator/evaporator di mana desain sirip dan tabung logam lebih disukai

Penggunaan khas dalam setiap sektor

• Minyak & Gas / Petrochemical

  • Pendingin gas proses yang didinginkan dengan udara, bundel kondensor, pendingin overhead stabilisator dan pendingin kipas di instalasi rak pipa.

• Generasi listrik

  • Generator dan mesin pendingin udara, pendingin minyak pelumas turbin, pendingin hidrogen (di mana sirip aluminium dapat diterima), dan pendingin udara sistem bantu.

• Pabrik kimia dan pupuk

  • Pendingin udara untuk aliran proses (NH3, gas sintesis, udara, nitrogen), pendingin produk, dan sistem pemulihan pelarut, di mana suhu sedang dan korosifitas sesuai dengan kemampuan sirip aluminium.

• Peralatan metalurgi, kertas, makanan dan pengeringan

  • Pemanas udara panas dan pengering, kumparan oven dan pemanas udara proses yang mendapatkan keuntungan dari luas sirip yang besar dan berat sirip yang relatif rendah.

• HVAC / pendingin

  • Koil khusus dan pemanas udara industri di mana sirip logam yang kuat dan tabung dinding berat lebih disukai daripada koil komersial ringan, dalam suhu yang tepat dan lapisan korosi.

T: Apakah Anda perusahaan dagang atau produsen?

A: produsen, juga bisa melakukan perdagangan.

T: Berapa lama waktu pengiriman Anda?

A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,

Itu sesuai dengan kuantitasnya.

Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?

A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

T: Apa syarat pembayaran Anda?

A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.

Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
