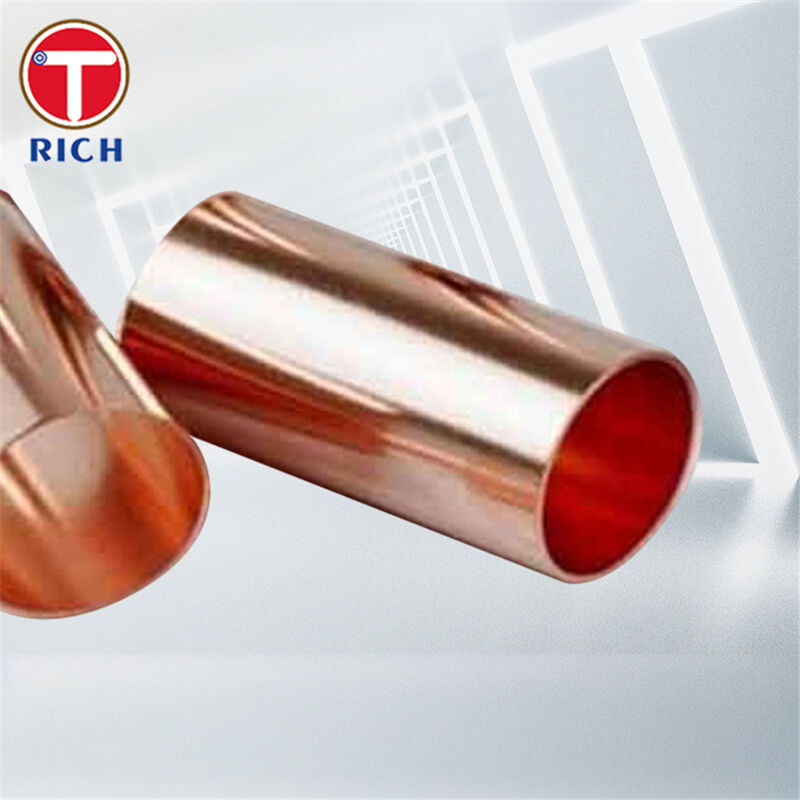

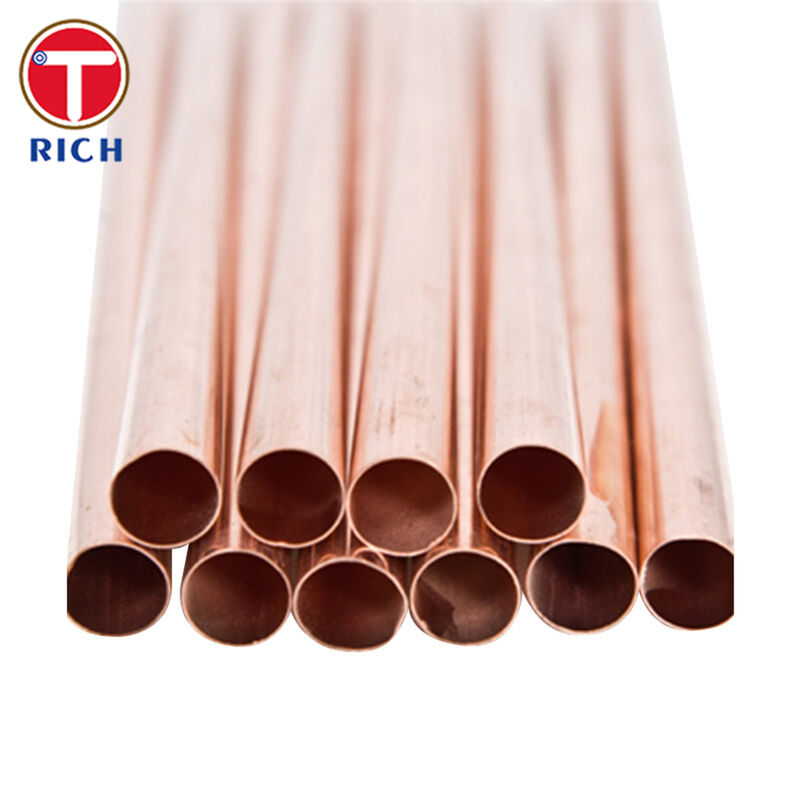

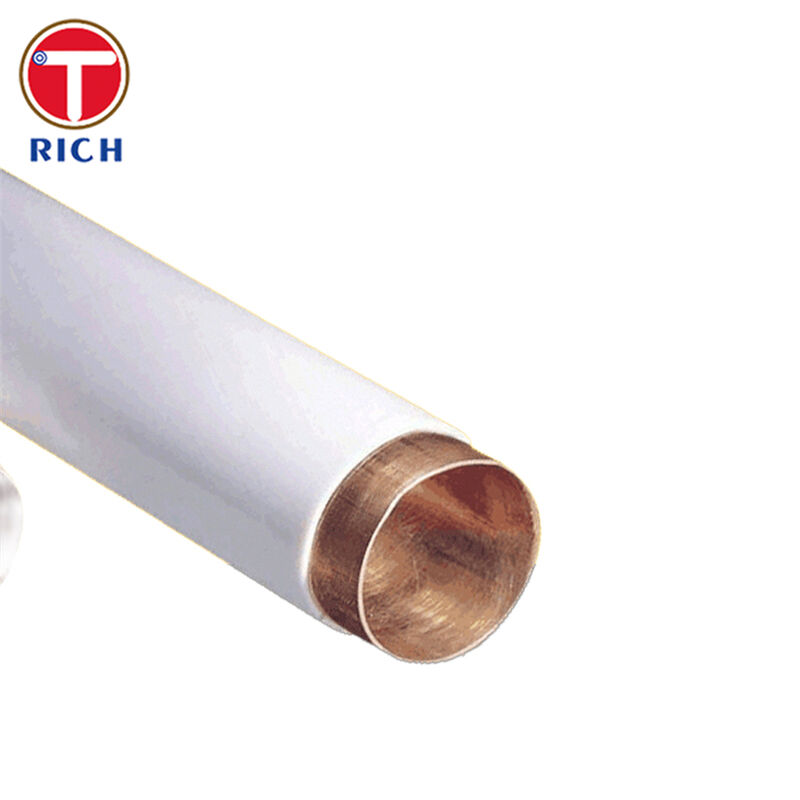

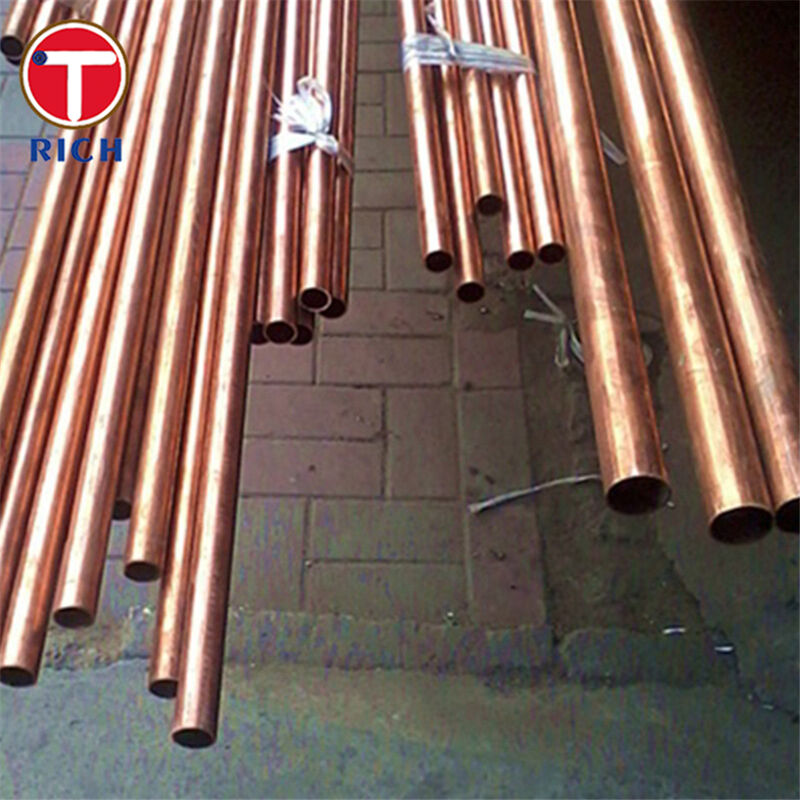

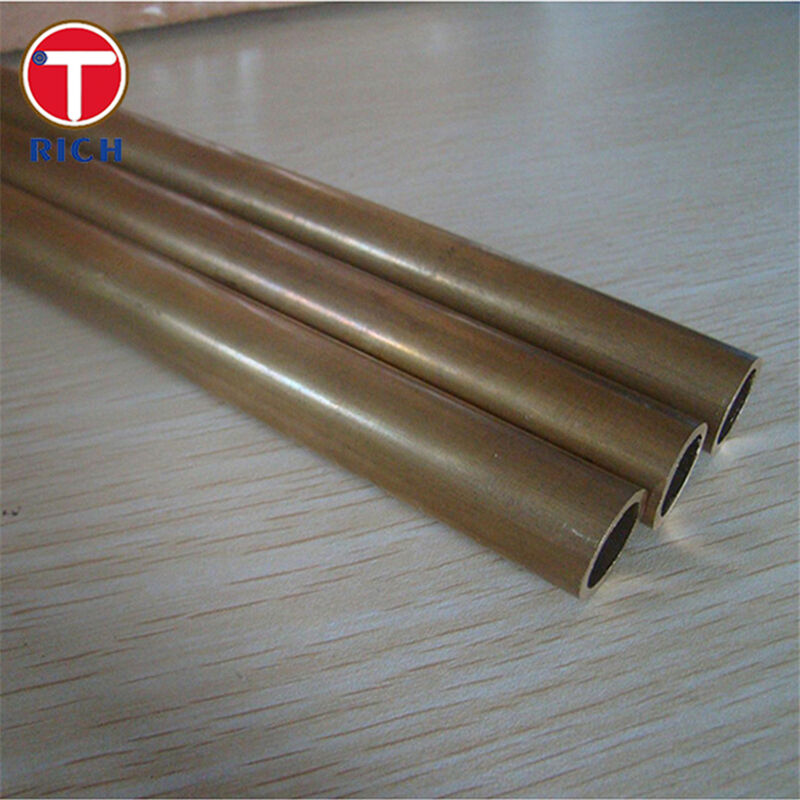

ASTM B75 C12200 tabung paduan tembaga tabung paduan tembaga berkualitas tinggi untuk pelacakan uap

Deskripsi bahan

ASTM B75 C12200 tabung paduan tembaga adalah tabung tanpa jahitan,tabung tembaga (Cu-DHP) fosfor-deoksida yang ditarik dingin yang dirancang untuk layanan teknik umum dan sangat cocok untuk pelacakan uap dan saluran uap suhu rendah hingga menengah.

Paduan (UNS C12200 / Cu-DHP) menggabungkan:

• Kemurnian tembaga yang sangat tinggi (≥ 99,9% Cu termasuk Ag) dengan 0,015 ∼ 0,040% fosfor sebagai deoksidan, memastikan ketahanan terhadap embrittlement hidrogen dan weldability yang baik.

• Konduktivitas termal yang sangat baik dan ketahanan korosi yang baik dalam lingkungan uap dan kondensat yang khas.

Hal ini membuatnya menjadi pilihan yang kuat dan ekonomis untuk pelacakan uap pipa proses, katup, instrumen dan peralatan tambahan.

Spesifikasi

Kelas & Standar

• Bahan: Tembaga fosfat-deoksida, residu P tinggi (Cu-DHP)

• UNS: C12200

• Bentuk produk: Tabung tembaga tanpa jahitan

• Standar pengatur: ASTM B75 / B75M

Penunjukan yang setara (untuk referensi)

• EN: Cu-DHP, CW024A

• JIS: C1220 (C1220T untuk tabung)

• GB: TP2 (tabung tembaga fosfor-deoksida)

• GOST: Tembaga deoksidasi tipe M1Ф yang digunakan dalam tabung tembaga GOST 617

Proses Produksi

• Tabung tanpa jahitan, diproses panas dan ditarik dingin

• Diberi baik:

  • Berkualitas tinggi (coil lembut / panjang lurus)

  • Diambil dengan cara yang mudah atau keras atas permintaan

Dimensi khas untuk pelacakan uap
(Bergantung pada desain; di bawah ini adalah ukuran pelacak umum)

• Diameter luar (OD): 3/8 " (9.52 mm), 1/2" (12.7 mm) yang umum digunakan; 1/4" ′′ 7/8" OD tersedia

• Ketebalan dinding: Biasanya 0,9 ∼1,2 mm untuk tabung pelacakan OD 3/8" ∼1/2"

• Panjangnya:

  • Koil bergelombang rata: hingga 50 ∼ 150 m per koil (biasanya)

  • Panjang lurus: 3 ∼6 m standar; disesuaikan atas permintaan

Kondisi Pengiriman & Selesai

• Temperature: O60 (soft annealed) lebih disukai untuk jejak uap karena lenturnya mudah; tempers keras (H55/H80 dll) tersedia di mana kekuatan yang lebih tinggi diperlukan

• Ujung: Ujung polos, dibor; persiapan ujung lainnya atas permintaan

• Permukaan: Oksida bersih, cerah atau ringan, kebersihan internal dikontrol untuk layanan uap dan kondensat

Fitur Utama

1. Dioptimalkan untuk suhu pelacakan uap

   • Tabung tembaga C12200 di bawah ASTM B75 banyak digunakan dalam saluran cairan dan uap dan mempertahankan kekuatan pada suhu tinggi yang khas dari layanan uap tekanan rendah dan menengah.

2. Konduktivitas Panas yang Luar Biasa

   • Konduktivitas termal yang tinggi (sekitar 196 W/m·K) memungkinkan transfer panas yang efisien dari uap ke jalur yang ditelusuri, mengurangi jumlah tracer dan konsumsi uap.

3. Ketahanan terhadap Kerontokan Hidrogen

   • Phosphorus deoxidation meminimalkan oksigen larut dan mencegah embrittlement uap (penyakit hidrogen), persyaratan utama untuk tembaga dalam layanan panas dan lembab.

4. Ketahanan korosi yang kuat dalam uap/kondensat

   • C12200 dan paduan Cu-DHP terkait menunjukkan ketahanan yang sangat baik terhadap korosi umum dan lubang di air, uap dan banyak atmosfer industri, mendukung umur layanan yang panjang di saluran uap dan tracer.

5. Mudah Lipat, Bentuk, dan Gabungan

   • Kemampuan kerja dingin yang sangat baik dan karakteristik pengelasan / pengemasan memungkinkan tikungan radius yang ketat, bergulir di sekitar pipa proses, dan sendi yang dapat diandalkan (pengelasan, pengemasan, perlengkapan kompresi).

6. Kualitas Standar yang Terbukti

   • ASTM B75 menentukan uji mekanik, uji embrittlement hidrogen, uji ekspansi dan uji non-destructive (eddy-current / tekanan) untuk tabung tembaga, memastikan kualitas yang konsisten dan dapat dilacak.

7. Biaya-efektif vs stainless untuk kondisi moderat

   • Untuk banyak desain, tabung pelacak tembaga direkomendasikan untuk layanan uap hingga sekitar 400 ° F (204 ° C) jika kompatibel dengan media, menawarkan biaya bahan dan instalasi yang lebih rendah daripada baja tahan karat.

Manfaat Kita

Berdasarkan pertanyaan umum dari insinyur dan pembeli tabung pelacakan uap, berikut adalah bagaimana produk ini dan pendekatan pasokan kami mengatasi masalah utama:

1Apakah tembaga benar-benar cocok untuk suhu dan tekanan penelusuran uap saya?

• Pedoman teknik menunjukkan tabung tembaga cocok ketika suhu uap jenuh tidak melebihi sekitar 400 ° F (204 ° C) dan ketika proses atau lingkungan tidak agresif korosif.

• Tabung C12200 kami disediakan dalam ketebalan dinding yang dipilih sesuai dengan tekanan desain Anda dan kode pipa yang berlaku;dinding yang lebih berat dapat disediakan untuk siklus termal yang lebih parah seperti yang direkomendasikan oleh dokumen pelacakan uap praktik terbaik.

Apa yang kami tawarkan

• Tinjauan aplikasi (tekanan uap, suhu, media, lingkungan) dan panduan tentang kapan tembaga C12200 ideal dan kapan 316L tabung tracer stainless adalah pilihan yang lebih baik.

• Pilihan ketebalan dinding dan dokumentasi untuk menyelaraskan dengan standar internal Anda dan spesifikasi proyek.

2Bagaimana dengan korosi dan kebersihan kondensat?

Panduan desain menunjukkan bahwa tembaga ekonomis tetapi produk korosi dapat mencemari perangkap dan instrumen jika kimia air buruk.

Pendekatan kami

• Kami memasok C12200 dari kimia terkontrol Cu-DHP meleleh dengan tingkat kekotoran yang sangat rendah dan layanan terbukti dalam uap, air, dan sistem pertukaran panas.

• Atas permintaan, kami dapat menyediakan:

  • Tabung yang telah dibersihkan sebelumnya/dibersihkan secara internal untuk sistem uap/kondensat kritis

  • Panduan tentang kompatibilitas dengan program pengolahan kondensat Anda

  • Solusi pelacak 316L alternatif untuk layanan yang sangat korosif atau terkontaminasi

3. ¢Bagaimana saya tahu bahwa tabung memenuhi persyaratan ASTM B75 dan proyek QA?

ASTM B75/B75M mendefinisikan persyaratan ketat untuk kimia, sifat mekanik, tes ekspansi, tes embrittlement hidrogen, dan pengujian non-destruktif tabung tembaga tanpa jahitan.

Apa yang kami berikan

• Laporan uji bahan (EN 10204 3.1) termasuk:

  • Analisis kimia (Cu, P dan residu)

  • Hasil uji tarik dan kekerasan

  • Uji ekspansi / perataan sesuai kebutuhan

  • Uji eddy current atau hydrostatic/pneumatic jika ditentukan

• Pelacakan penuh dengan panas, kumparan dan bundel, ditambah kemasan dan penandaan yang selaras dengan spesifikasi ASTM / pelanggan.

4. ¢ Dapatkah saya mendapatkan tabung pelacak dalam gulungan panjang dan dengan kinerja lentur yang dapat diandalkan?

Pedoman desain pelacakan uap menekankan penggunaan 3/8 "dan 1/2" OD tembaga atau tabung stainless steel dalam jangka waktu yang panjang untuk pemasangan yang efisien.

Keuntungan kami di sini

• Koil C12200 yang dipanaskan lembut dengan fleksibilitas yang sangat baik (tekanan tarik O60 khas 220 ∼ 260 MPa dengan perpanjangan ≥ 40%) memungkinkan pengelupasan ketat di sekitar jalur proses tanpa kerutan.

• Koil yang terikat rata meminimalkan sendi dan titik kebocoran, mengurangi waktu pemasangan dan risiko pemeliharaan.

5Bagaimana jika saya membutuhkan nilai yang setara untuk proyek multi-standar?

Proyek global sering mencampur dokumentasi ASTM, EN, JIS, GB dan GOST. Cu-DHP / C12200 memiliki referensi silang yang mapan untuk CW024A, C1220 dan TP2 dan untuk tembaga tipe M1F Rusia.

Kami mendukung

• Pemetaan lintas-standar (ASTM EN JIS GB GOST) dalam lembar data dan sertifikat

• Penandaan standar campuran jika dokumentasi Anda memerlukan kedua UNS dan sebutan lokal

Komposisi Kimia

Sifat Mekanis

Standar yang berlaku

ASTM (AS)

• ASTM B75/B75M ¢ Tabung tembaga tanpa jahitan (mencakup UNS C12000 dan C12200).

• ASTM B280 ¢ Tabung tembaga tanpa jahitan untuk pendingin udara dan pendingin (C12200).

• ASTM B111 ¢ Tabung kondensor dan penukar panas tanpa jahitan tembaga dan paduan tembaga.

EN (Eropa)

• EN 12449 ¢ Tembaga dan paduan tembaga ¢ Tabung bulat tanpa jahitan untuk tujuan umum (Cu-DHP, CW024A).

• EN 13600 / EN 1057 ¢ Standar tabung tembaga tambahan untuk aplikasi listrik dan pipa.

GB (China)

• GB/T 5231 ¢ Penunjukan dan komposisi kimia tembaga tempa dan paduan tembaga (TP2).

• GB/T 1527 ¢ Tabung yang ditarik dari tembaga dan paduan tembaga.

• GB/T 18033 ¢ Tabung air dan gas tembaga tanpa jahitan.

JIS (Japan)

• JIS H3300 ¢ Pipa dan tabung tanpa jahitan tembaga dan paduan tembaga (termasuk C1220T).

GOST (Rusia / CIS)

• GOST 617-2006 √ pipa tembaga dan kuningan bulat untuk penggunaan umum √ persyaratan teknis (tergantung pada pipa tembaga seperti M1/M1Ф-tipe).

Bidang Aplikasi

Bidang Aplikasi Umum

Berkat konduktivitas termal yang tinggi, ketahanan korosi yang baik dan formabilitas yang sangat baik, tabung C12200 / Cu-DHP banyak digunakan di:

• Pelacakan uap dan jalur uap

• Mesin penukar panas, kondensator dan penguap

• Saluran HVAC dan pendingin

• Distribusi air panas dan dingin

• Pipa pabrik kimia dan proses (media non-agresif)

Penggunaan khusus dalam sistem pelacakan uap dan uap

1. Penelusuran uap pipa proses

2. Jalur uap untuk distribusi utilitas

3. Katup, Instrumen dan Peralatan Bantuan

4. Aplikasi penukar panas dan kumparan

5. Layanan Bangunan dan Penggunaan Uap HVAC
