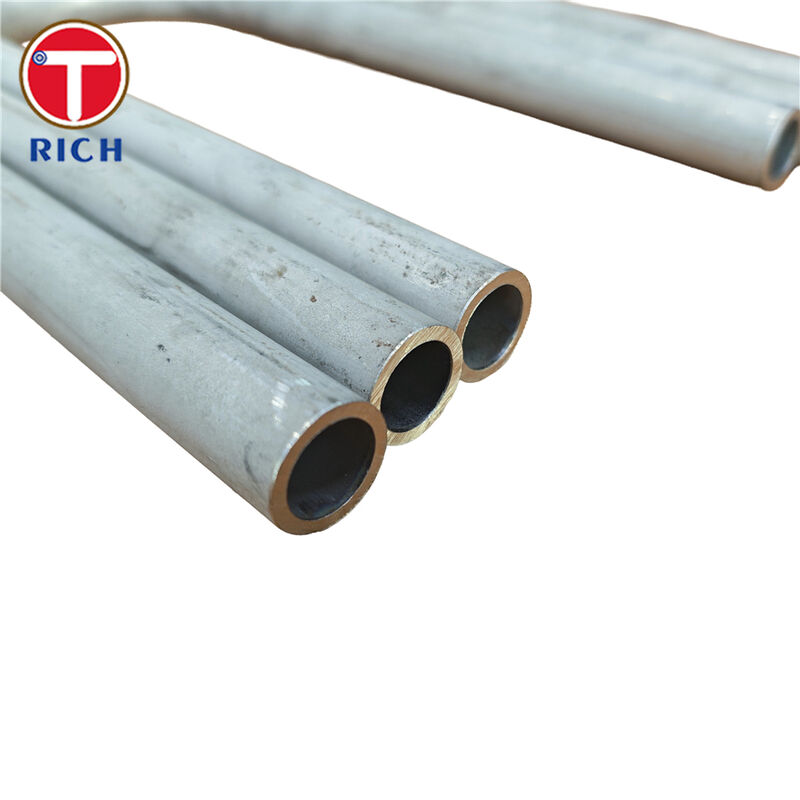

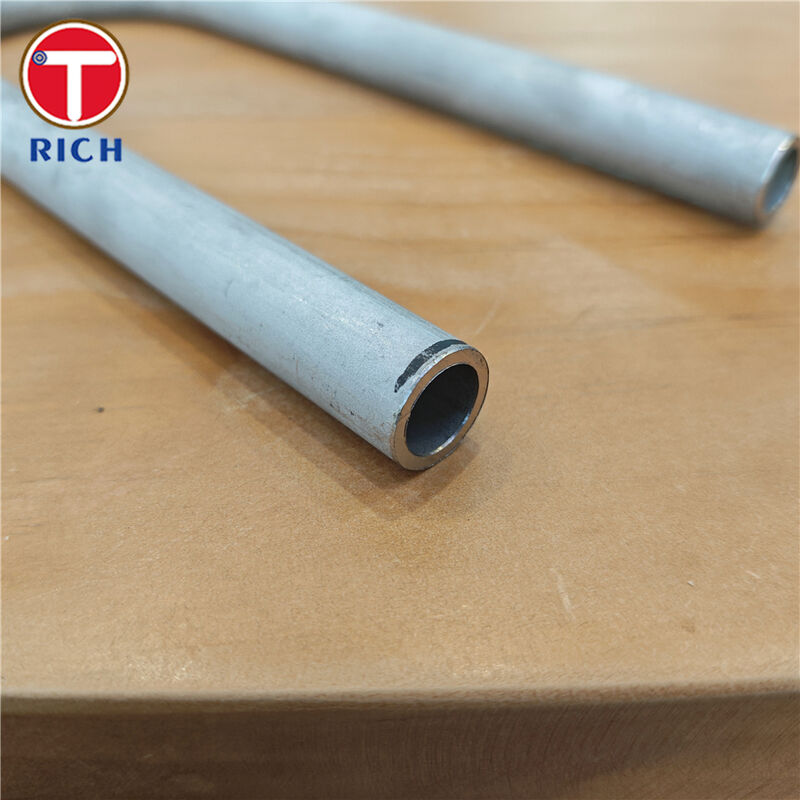

Pipa berbentuk U dari stainless steel Pipa berbentuk U dari stainless steel untuk penukar panas

Tinjauan Materi

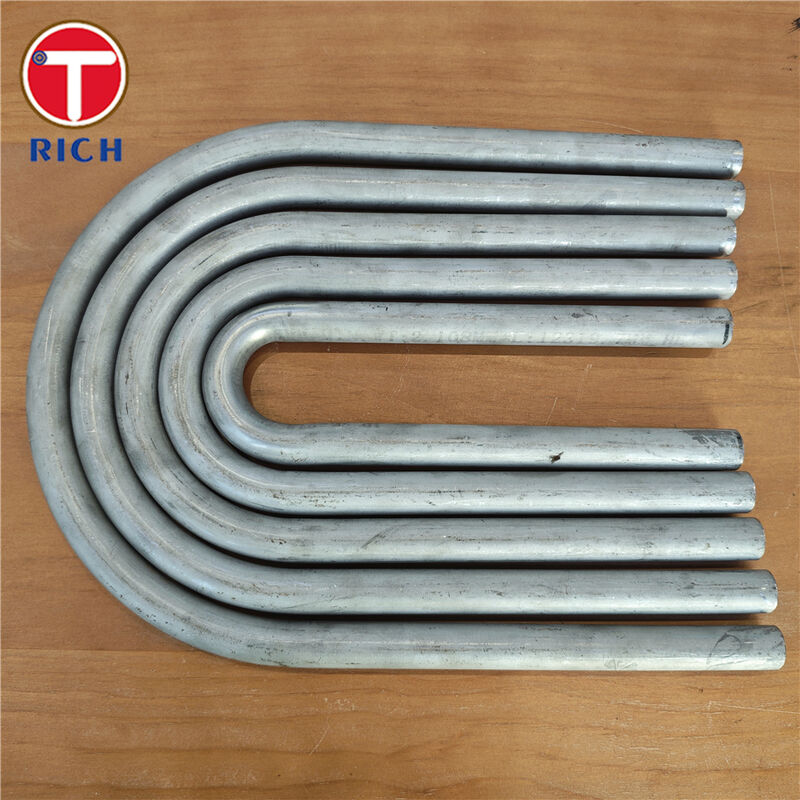

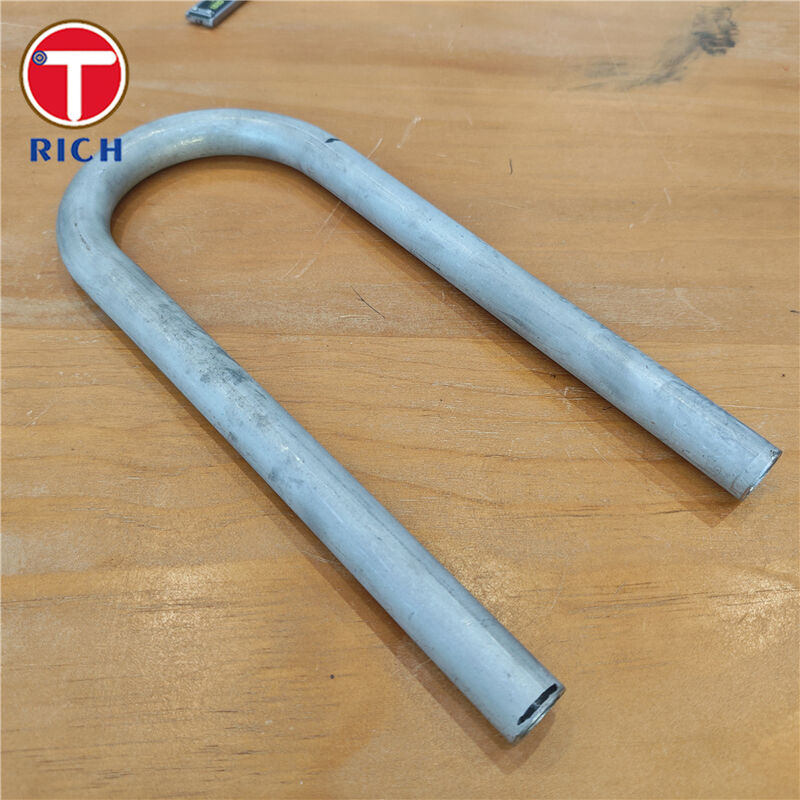

Pipa berbentuk U dari stainless steel (pipa melengkung U) diproduksi dengan membengkokkan dingin tabung penukar panas stainless steel tanpa jahitan atau las menjadi geometri U atau multi-U yang tepat,diikuti dengan pelepasan tegangan atau pengelasan larutan jika diperlukanMereka dirancang untuk penukar panas shell-and-tube, kondensator, boiler, dan pemanas air masuk yang beroperasi di bawah suhu dan tekanan tinggi,dan umumnya diproduksi dalam kelas austenit seperti TP304/304L, TP316/316L, dan TP321 untuk standar seperti ASTM A213 atau spesifikasi terkait.

Spesifikasi

Bahan dasar

• Baja tahan karat austenit: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Pilihan lain atas permintaan: baja tahan karat paduan tinggi, baja tahan karat dupleks, paduan nikel

Jangkauan dimensi (kemampuan khas)

• Diameter luar (OD): sekitar 12,7 ∼ 38,1 mm (1⁄2" ∼ 11⁄2"), ukuran yang lebih besar atas permintaan

• Ketebalan dinding (WT): kira-kira 0,70 ∼4,0 mm

• Radius lentur (CLR):

  • Minimal: biasanya ≥1,5 × OD

  • Maksimum: hingga sekitar 1500 ∼ 1700 mm tergantung pada OD dan kelas

• Panjang kaki lurus: hingga sekitar 12.000 mm

• Panjang terbentuk maksimum per tabung U: hingga sekitar 27.000-30.000 mm

Jalur produksi

• Tabung induk: tabung penukar panas stainless steel tanpa jahitan atau las

• Bending: bending dingin untuk radius dan panjang kaki yang ditentukan (umumnya sesuai dengan praktek TEMA / DIN 28179)

• Pengolahan panas:

  • Penggilingan larutan atau pelepasan tegangan setelah lentur untuk kelas stainless austenitic bila diperlukan oleh kode atau klien

• Finishing: acar, terang, atau dipoles secara mekanis OD sesuai spesifikasi

• Ujung: polos, bergelombang, atau dipersiapkan untuk pengelasan tabung-ke-tabung

Fitur Utama

• Tahan korosi yang sangat baik dalam air, uap, banyak bahan kimia, dan media kilang/petrokimia, terutama dalam TP316/316L dan TP321.

• Kemampuan suhu tinggi untuk tugas boiler dan penukar panas, dengan sifat mekanik yang stabil pada suhu kerja yang tinggi.

• Tata letak bundel yang kompak berkat desain berbentuk U, mengurangi panjang penukar dan memungkinkan ekspansi termal tanpa sendi ekspansi.

• Kontrol lentur yang ketat (radius, penipisan dinding, oval) untuk menjaga integritas tekanan dan kinerja aliran di tikungan.

• Produksi yang sepenuhnya dapat dilacak dengan pengujian tekanan dan pemeriksaan non-destruktif sesuai dengan standar internasional.

Manfaat Kita

1Bagaimana Anda mengontrol penipisan dinding dan ovalisasi di tikungan U?

Pengecilan dinding dan distorsi rantai silang adalah masalah teknik utama dalam tabung lentur dingin,karena dinding luar tikungan cenderung tipis sementara dinding dalam menebal dan bagian menjadi sedikit oval.

• Kami merancang prosedur lentur untuk menjaga dinding menipis di tikungan dalam persentase yang terkontrol rendah dari dinding asli dan ovalisasi dalam batas ketat OD,sesuai dengan spesifikasi penukar panas umum untuk tabung U-bent.

• Alat lentur, mandrel, dan pelumasan dipilih agar sesuai dengan OD / WT dan kelas, mengurangi ketegangan lokal dan mencegah perataan.

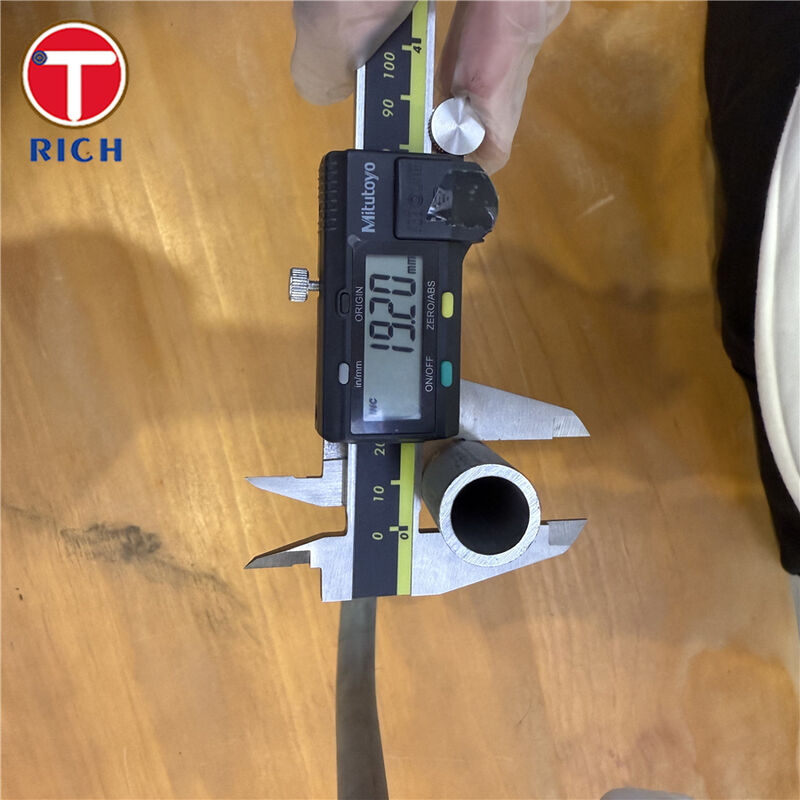

• Setiap batch diperiksa dimensi pada tikungan (OD, WT, oval) sehingga tabung akan sesuai dengan lubang lembaran tabung dan memenuhi persyaratan tekanan proses.

2. ¿Apakah tabung dengan benar diobati panas setelah lentur dingin?

Bending dingin memperkenalkan ketegangan residual dan dapat mengurangi ketahanan korosi jika ketegangan tinggi tersisa dalam material.

• Untuk austenit stainless steel U-tube kami menerapkan larutan penggilingan atau tekanan-relief perawatan panas setelah lentur kapan saja diperlukan oleh pelanggan atau kode.

• Pengolahan panas dilakukan dalam tungku terkontrol atau dengan metode resistensi listrik, seperti yang biasa digunakan oleh produsen tabung U utama.

• Dengan demikian sifat mekanik dan korosi setelah lentur dipulihkan ke tingkat yang ditentukan dalam standar tabung dasar (misalnya ASTM A213).

3. ¢ Standar dan nilai apa yang bisa Anda penuhi? ¢

Pengguna akhir biasanya membutuhkan kompatibilitas dengan standar tabung yang terkenal dan kode desain penukar.

• ASTM / ASME

  • ASTM A213 / ASME SA213 untuk tabung penukar panas stainless austenit tanpa jahitan (TP304/304L, TP316/316L, TP321, TP347H, dll.)

  • ASTM A249 / ASME SA249 untuk selang austenit yang dilas dan tabung penukar panas di mana tabung induk yang dilas ditentukan

  • ASTM A688 / ASTM A803 untuk tabung U-bent tipe pemanas air pasokan berdasarkan baja tahan karat austenit yang dilas atau tanpa jahitan

• EN / DIN

  • EN 10216-5 untuk tabung stainless steel tanpa jahitan untuk tujuan tekanan dan tahan korosi

  • EN 10217-7 untuk tabung tekanan stainless yang dilas jika berlaku

  • DIN 28179 / DIN 28180 untuk geometri U-bend dan toleransi dimensi dalam penukar panas tabung

• GOST

  • GOST 9941 tabung stainless steel untuk layanan tahan korosi, termasuk aplikasi penukar panas

• JIS

  • JIS G3463 tabung baja tahan karat untuk boiler dan penukar panas

• GB (China)

  • GB/T 13296 tabung stainless steel tanpa jahitan untuk boiler dan penukar panas

  • GB/T 14976 pipa stainless steel tanpa jahitan untuk transportasi cairan, bila ditentukan untuk layanan pipa proses

Hal ini memungkinkan pipa berbentuk U untuk disuplai sesuai dengan sebagian besar proyek internasional dan persyaratan kode.

4Bagaimana dengan pemeriksaan, pengujian dan dokumentasi?

• Tabung-tabung ini harus diuji secara hidrostatik atau tidak merusak dengan uji listrik (current eddy, ultrasonik) pada setiap bagian, sesuai dengan standar tabung yang berlaku.

• Tes tambahan seperti pengujian korosi intergranular, PMI, dan pemeriksaan kekerasan dapat disediakan untuk layanan kritis.

• Sertifikat uji pabrik (misalnya EN 10204 3.1) disediakan, yang mencakup jumlah panas, kelas, dimensi, NDT, dan status pengolahan panas.

5. ¢ Materi apa yang Anda rekomendasikan untuk layanan saya? ¢

• Untuk air umum, uap, dan banyak media rendah klorida, TP304/TP304L biasanya cukup.

• Untuk bahan kimia yang mengandung klorida atau agak agresif, TP316/TP316L biasanya pilihan yang lebih aman berkat kandungan molibdenum dan ketahanan lubang yang lebih baik.

• Untuk layanan suhu tinggi dengan siklus termal yang sering, TP321 (Ti-stabil) atau TP347H sering disukai.

Komposisi Kimia

Sifat Mekanis

Standar Pelaksanaan

ASTM / ASME

• ASTM A213 / ASME SA213 ?? tabung baja ferit dan austenit tanpa jahitan untuk boiler, superheater dan penukar panas

• ASTM A249 / ASME SA249 ‡ kaleng austenit yang dilas, superheater, penukar panas, dan tabung kondensor

• ASTM A688 / ASTM A803 austenit dan ferrit stainless feed water heater dan U bend tube

EN / DIN

• EN 10216-5 ️ tabung stainless steel tanpa jahitan untuk tujuan tekanan

• EN 10217-7 ️ tabung stainless steel las untuk tujuan tekanan

• DIN 28179 / DIN 28180 ?? tabung dan U-bend untuk penukar panas tabung; dimensi, bahan dan toleransi lentur

GOST

• GOST 9941 ?? tabung baja tahan karat dari baja tahan korosi, banyak digunakan di pasar CIS untuk penukar panas dan peralatan proses

JIS

• JIS G3463 Tubing baja tahan karat untuk boiler dan penukar panas

GB (China)

• Tabung stainless steel tanpa jahitan untuk boiler dan penukar panas

• GB/T 14976 ️ pipa stainless steel tanpa jahitan untuk transportasi cairan

Bidang Aplikasi

Bidang Aplikasi Umum

Berkat ketahanan korosi yang tinggi, kemampuan suhu, dan geometri yang kompak, Stainless Steel U Shape Pipe banyak digunakan di:

• Mesin penukar panas kerucut dan tabung

• Kondensator dan pemanas air pakan

• Mesin pemanas panas limbah dan pemanas api

• Pembangkit listrik dan unit pemulihan panas energi terbarukan

• Peralatan proses nuklir dan petrokimia

T: Apakah Anda perusahaan dagang atau produsen?

A: produsen, juga bisa melakukan perdagangan.

T: Berapa lama waktu pengiriman Anda?

A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,

Itu sesuai dengan kuantitasnya.

Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?

A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

T: Apa syarat pembayaran Anda?

A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.

Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
