Pipa Bergelombang Baja Tahan Karat Pipa Gelombang Kaku untuk Layanan Gas dengan Tingkat Penukar Panas dan Ketahanan Korosi
Rincian produk
Tabung baja tahan korosi
,Pipa Baja Tahan Karat Kelas Penukar Panas
,Pipa Baja Presisi Gelombang Kaku

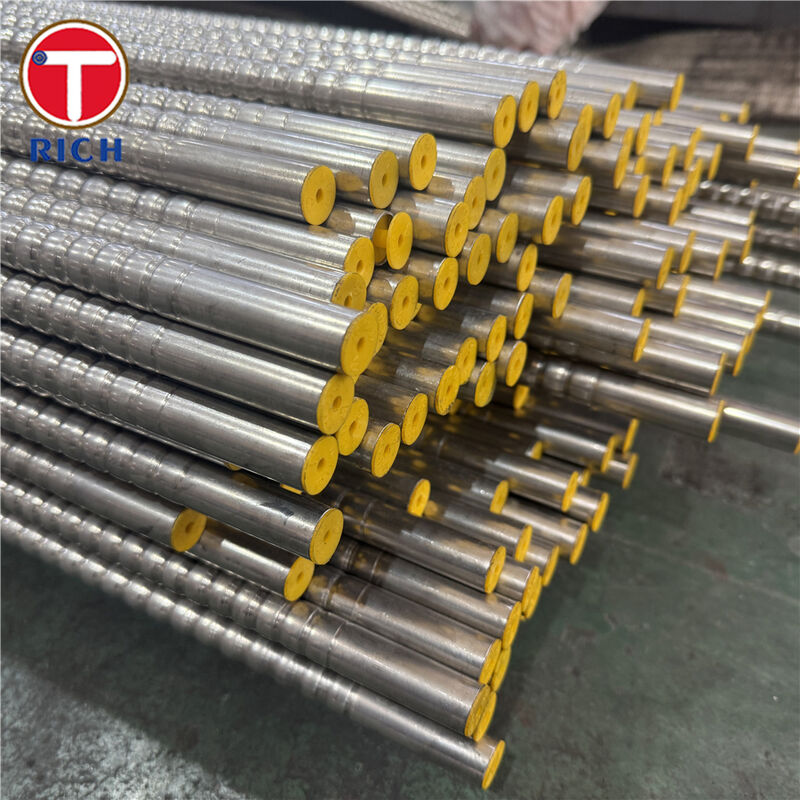

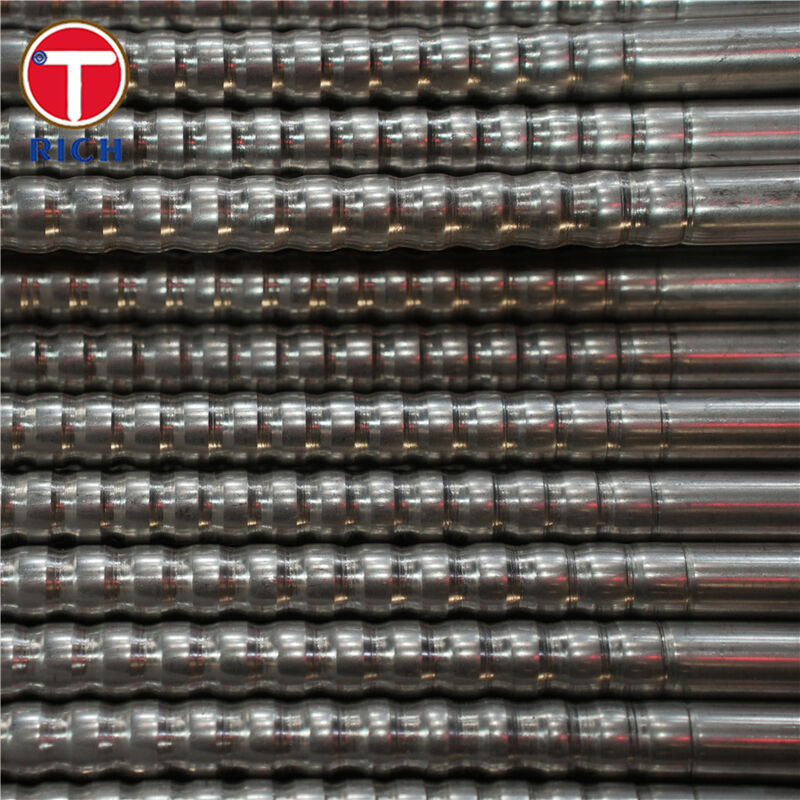

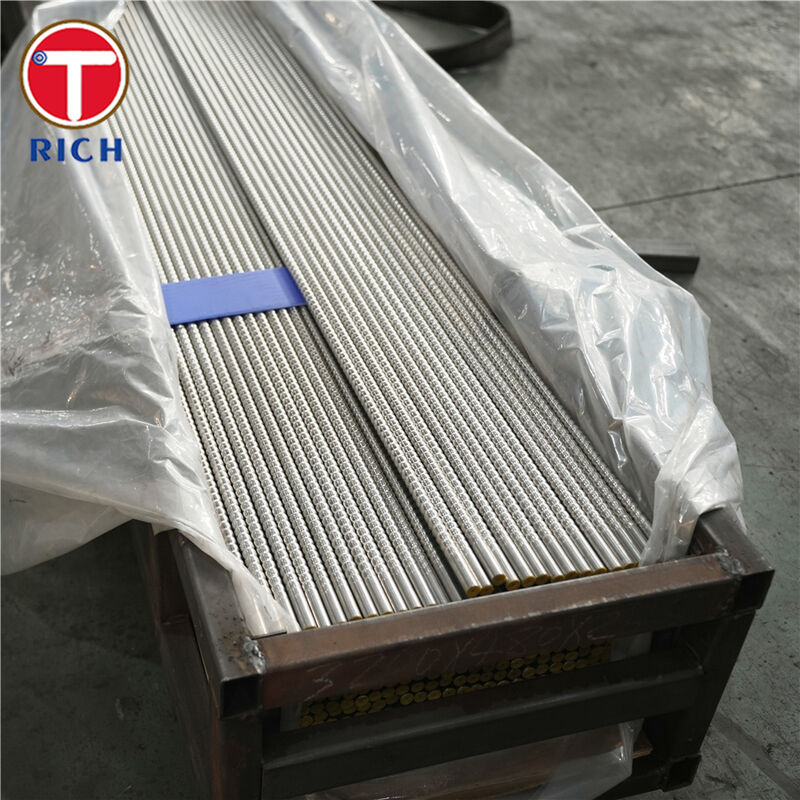

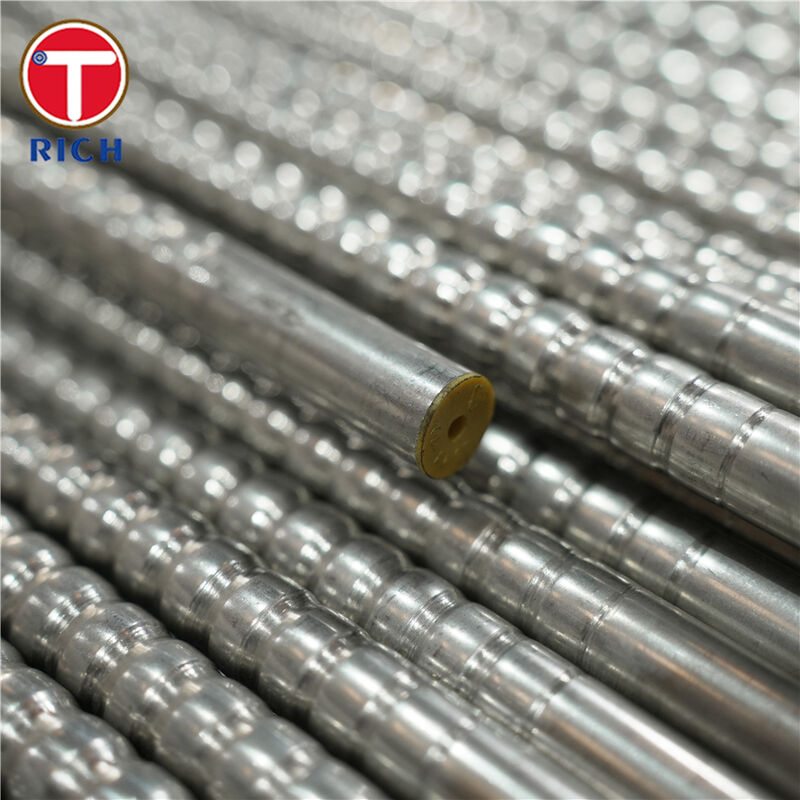

Tabung penukar panas bergelombang baja tahan karat (tabung gelombang kaku) untuk layanan gas
Bahan
Produk ini adalah tabung stainless steel bergelombang yang kaku, kelas penukar panas (tabung gelombang) yang terbuat dari tanpa jahitan (atau las,jika ditentukan) tabung baja tahan karat dan kemudian dibentuk dengan spiral/ringular corrugations untuk meningkatkan transfer panasIni TIDAK selang bergelombang fleksibel untuk pipa atau kompensasi gerakan.
Pilihan bahan umum termasuk ASTM A213 TP304/TP304L/TP316/TP316L/TP321, dipilih berdasarkan risiko korosi (klorida), suhu operasi, dan persyaratan pembuatan.
Spesifikasi
-
Tipe tabung: Karat kaku (spiral atau ring), untuk bundel tabung penukar panas
-
Standar tabung dasar (tipis): ASTM A213 (tanpa jahitan) / setara las opsional atas permintaan
-
Jangkauan OD (tipis): 6 ∼ 127 mm (bisa disesuaikan; selaras dengan rentang pasokan A213 umum)
-
Ketebalan dinding (biasanya): 0,4 ∼ 12,7 mm (bisa disesuaikan)
-
Geometri corrugation: Pitch, kedalaman, sudut helix, dan radius puncak yang disesuaikan dengan tugas (transfer panas vs penurunan tekanan)
-
Kondisi pengiriman: larutan dipanaskan/dicincang atau terang dipanaskan; panjang lurus atau sesuai spesifikasi
Fitur Utama
-
Kinerja transfer panas yang lebih tinggi dengan mengganggu lapisan batas termal dan meningkatkan pencampuran dekat dinding
-
Potensi desain penukar kompak (tugas yang sama dengan area yang lebih sedikit, atau tugas yang lebih tinggi dalam jejak yang sama)
-
Kekakuan yang ramah teknik untuk lembaran tabung, baffle, dan perakitan bundel (tidak seperti selang fleksibel)
-
Pilihan bahan untuk kontrol suhu dan sensitisasi (misalnya, 304L/316L rendah karbon; 321 stabil)
Manfaat Kita
-
Apakah pengeboran benar-benar akan meningkatkan transfer panas?
Ya, tabung bergelombang meningkatkan turbulensi di dekat dinding dan dapat secara signifikan meningkatkan koefisien transfer panas dibandingkan tabung halus. -
Bagaimana dengan penurunan tekanan? Apakah akan menjadi terlalu tinggi?
Tabung diperkuat selalu melibatkan transfer panas vs penurunan tekanan trade-off, jadi kami mendesain pitch corrugation / kedalaman untuk mencocokkan ΔP yang diizinkan Anda. -
Apakah gelombang meningkatkan risiko getaran dalam bundel tabung?
Getaran bundel adalah masalah shell-and-tube yang diketahui. -
Apakah ini selang bergelombang fleksibel?
NOTE: Ini adalah tabung penukar panas kaku yang dimaksudkan untuk pemasangan tetap di penukar panas (lempeng tabung / baffle). -
Bagaimana Anda memastikan keandalan dan konsistensi?
-
Tabung dasar yang diproduksi sesuai dengan standar tabung yang diakui (tipe: ASTM A213)
-
Opsional eddy current / UT, PMI, inspeksi dimensi, dan pengujian kebocoran hidro/udara per kebutuhan proyek
-
Pemeriksaan geometri corrugation (pitch/depth), ditambah kontrol proses pembentuk untuk menghindari penipisan di luar batas yang disepakati
Komposisi Kimia
| Kelas | C (max) | Mn (max) | P (max) | S (max) | Si (max) | Cr | Tidak | Mo | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 ¢ 20.0 | 8.0110 | ️ | ️ |
| TP304L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 ¢ 20.0 | 8.0 ¢ 12.0 | ️ | ️ |
| TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 ¢18.0 | 10.0 ¢ 14.0 | 2.00 ¥3.00 | ️ |
| TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 ¢18.0 | 10.0 ¢ 14.0 | 2.00 ¥3.00 | ️ |
| TP321 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0 ¢ 19.0 | 9.0 ¢ 12.0 | ️ | 5 ((C+N) √0.70 |
Sifat Mekanis
| Kelas | Kekuatan tarik (min) | Kekuatan hasil (min) | Elongasi (menit) | Kekerasan (max) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
Standar ASTM: ASTM A213
-
EN: EN 10216-5
-
GOST: pemesanan tabung stainless steel umum menggunakan kelas seperti 12X18H10T
-
JIS: JIS G3463
-
GB: GB/T 13296
Bidang Aplikasi
Industri khas: pendingin/pemanas gas, kondensator, evaporator, rekuperator dan pemulihan panas limbah
Jika digunakan: penukar tabung-dalam-tabung, bundel cangkang-dan-tabung (bila ΔP memungkinkan), dan upgrade tugas kompak tanpa sirip
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,
Itu sesuai dengan kuantitasnya.
Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?
A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
