ASTM B395 Tabung U-Bend Tembaga & Paduan Tembaga Tanpa Sambungan untuk Penukar Panas

Material

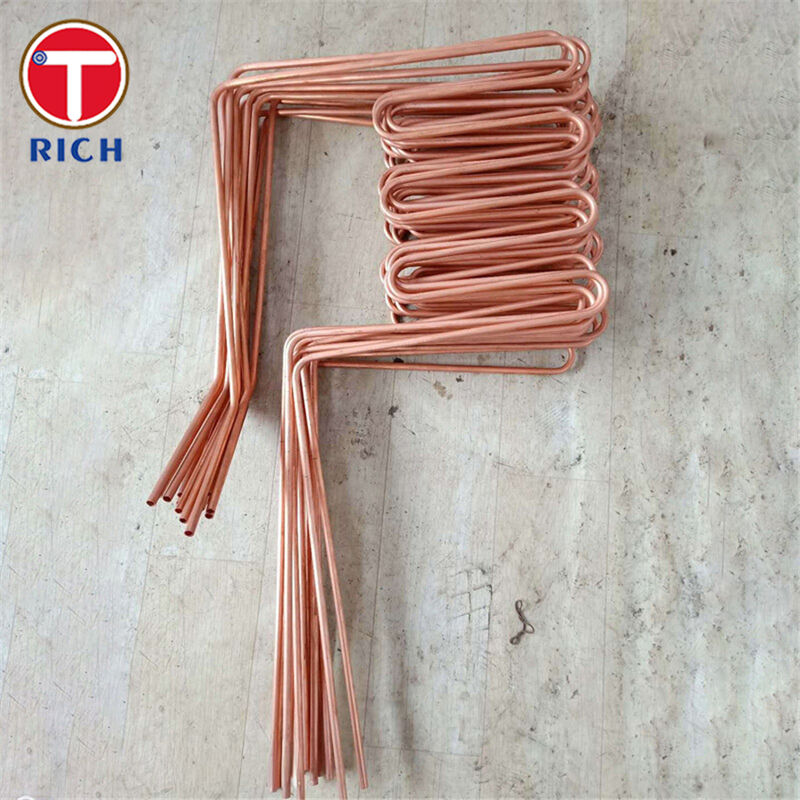

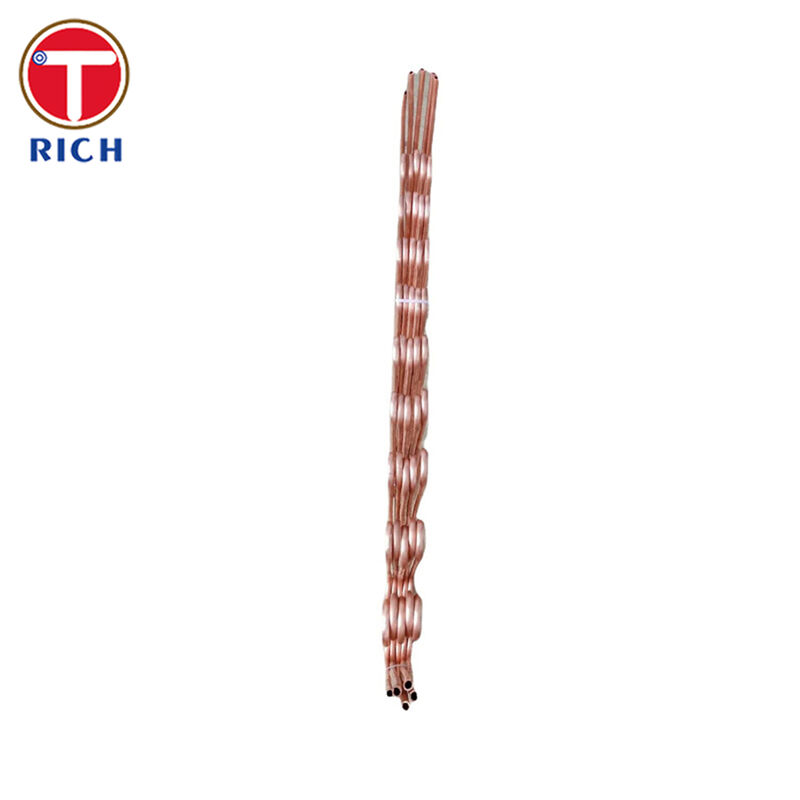

Tabung U-bend ASTM B395/B395M adalah tabung tanpa sambungan yang ditekuk 180° yang digunakan dalam kondensor, evaporator, dan penukar panas, yang dibuat dari tabung tembaga dan paduan tembaga tanpa sambungan. Spesifikasi ini berlaku untuk tabung ≤ 2 inci (50 mm) OD dan mencakup paduan transfer panas umum termasuk tembaga bebas oksigen (C10200), tembaga yang dideoksidasi fosfor (C12200), kuningan admiralty/aluminium (C44300/C68700), dan kelas tembaga-nikel (C70600/C71500), dan lain-lain.

Spesifikasi

• Bentuk produk: Tabung U-bend (ditekuk 180° dalam satu bidang menjadi bentuk U).

• Rentang ukuran (OD): ≤ 2 inci (50 mm).

• Paduan/temper: Per pesanan—penunjukan UNS dan temper harus ditentukan.

• Parameter pemesanan utama (direkomendasikan untuk dinyatakan pada PO/gambar):

  • OD tabung × ketebalan dinding

  • Jadwal jari-jari tekukan

  • Panjang kaki (kaki lurus)

• Opsi pengukur ganda (untuk jari-jari tekukan kecil):

  • Pengukur ganda = tabung dengan lebih dari satu ketebalan pengukur dinding.

  • Jika ditentukan, bagian tengah dibuat satu BWG lebih tebal dari dinding kaki lurus sebelum ditekuk; secara default dibuat ke ID konstan (bagian yang lebih berat dicapai dengan meningkatkan OD).

• Kualitas tekukan: Bagian yang ditekuk harus seragam dalam kelengkungan.

Fitur Utama

• Efisiensi transfer panas tinggi dari metalurgi tembaga/paduan tembaga (dioptimalkan untuk layanan kondensor/evaporator/penukar panas).

• Fleksibilitas paduan: tembaga, kuningan, kuningan aluminium, dan kelas Cu-Ni untuk mencocokkan media pendingin (air tawar, air payau, air laut).

• Geometri siap-proses: U-bend yang akurat untuk bundel shell-and-tube yang ringkas.

• Verifikasi kualitas yang terpasang dalam standar: opsi pengujian NDT arus eddy dan pengujian kebocoran.

Keunggulan Kami

1. “Apakah U-bend akan menipis, menjadi oval, atau berkerut?”
   U-bend secara alami menghadapi risiko deformasi terkait tekukan (ovalitas/penipisan). Solusi kami adalah tekukan terkontrol ditambah opsi pengukur ganda untuk jari-jari kecil: standar memungkinkan bagian tengah pengukur yang lebih berat (satu BWG lebih tebal) sebelum ditekuk untuk meningkatkan ketahanan tekukan, sambil menjaga ID konstan secara default.

2. “Bagaimana Anda memastikan tabung bebas cacat sebelum ditekuk?”
   ASTM B395 mengharuskan setiap tabung, sebelum ditekuk, menjalani pengujian arus eddy mengikuti praktik ASTM E243—pendekatan standar industri untuk mendeteksi diskontinuitas yang kemungkinan menyebabkan kegagalan.

3. “Bagaimana Anda menjamin kekedapan kebocoran?”
   Setiap tabung U-bend harus lulus uji kebocoran, dengan produsen diizinkan untuk memilih metode kecuali ditentukan lain:

• Uji hidrostatik ke tegangan serat 7000 psi (48 MPa) (tekanan pengukur tidak perlu melebihi 1000 psi / 6,9 MPa kecuali ditentukan), atau

• Uji pneumatik pada ≥ 60 psi (400 kPa) tanpa indikasi kebocoran selama 5 detik.

4. “Bagaimana dengan risiko retak korosi tegangan (SCC), terutama dalam layanan kuningan?”
   SCC dapat didorong oleh lingkungan + tegangan sisa; SCC terkait amonia adalah mode kegagalan yang diketahui dalam layanan penukar panas kuningan. Kami memitigasi hal ini dengan menawarkan dukungan pemilihan material, dan untuk U-bend Cu-Ni standar menyediakan opsi untuk menentukan anil pelepas bagian U-bend; opsi pengujian kerentanan (uap amonia / nitrat merkuri) juga dibahas dalam spesifikasi.

5. “Bisakah Anda memberikan kemampuan lacak dan dokumentasi untuk QA/QC?”
   Opsi pemesanan ASTM B395 mencakup identifikasi/kemampuan lacak panas, sertifikasi, dan Laporan Uji Pabrik (MTR) jika diperlukan—mendukung dokumentasi proyek dan inspeksi masuk.

Komposisi Kimia

Sifat Mekanik

Standar Pelaksanaan

• ASTM: ASTM B395/B395M (tabung penukar panas dan kondensor tembaga & paduan tembaga tanpa sambungan). Pengujian terkait yang dirujuk termasuk ASTM E243 (arus eddy), ditambah metode pengujian lain yang dirujuk di dalam B395.

• EN: EN 12451:2012 (tabung tembaga & paduan tembaga bundar tanpa sambungan untuk penukar panas/kondensor/evaporator/peralatan desalinasi; cakupan ukuran yang dinyatakan dalam standar).

• GOST: GOST 21646-2003 (tabung tembaga dan kuningan untuk peralatan penukar panas—persyaratan teknis dan penerimaan).

• JIS: JIS H3300 (pipa dan tabung tanpa sambungan tembaga dan paduan tembaga; umumnya digunakan sebagai dasar JIS untuk pasokan tabung kondensor/transfer panas).

• GB: GB/T 8890-2015 (tabung paduan tembaga tanpa sambungan untuk penukar panas) dan GB/T 1527-2017 (tabung yang ditarik dari tembaga dan paduan tembaga).

Bidang Aplikasi

Industri Khas

• Pembangkit listrik (kondensor permukaan uap, pemanas air umpan)

• Petrokimia & kilang (pendingin, kondensor)

• Kelautan & lepas pantai (pendingin air laut, pendingin pusat)

• Desalinasi & pengolahan air (pemanas air garam, kondensor)

• HVAC & refrigerasi industri (kondensor/evaporator)

T: Apakah Anda perusahaan dagang atau produsen?

J: produsen, juga bisa melakukan perdagangan.

T: Berapa lama waktu pengiriman Anda?

J: Secara umum, dibutuhkan 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,

itu sesuai dengan kuantitas.

T: Apakah Anda menyediakan sampel? apakah gratis atau ekstra?

J: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

T: Apa ketentuan pembayaran Anda?

J: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.

Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
