Tabung Sirip Berkerut Tahan Korosi dengan Kinerja Sisi Udara yang Ditingkatkan dan Ikatan Mekanik yang Andal untuk Pendingin Udara
Rincian produk
Tabung Sirip Berkerut Tahan Korosi
,Kinerja Sisi Udara yang Ditingkatkan Tabung Sirip Lilitan Tegangan Heliks
,Tabung Bersirip Bentuk Dingin Ikatan Mekanis yang Andal
Tabung Fin Crimped (Helically Tension Wound, Cold-Formed Fined Tube) untuk pendingin udara
Bahan

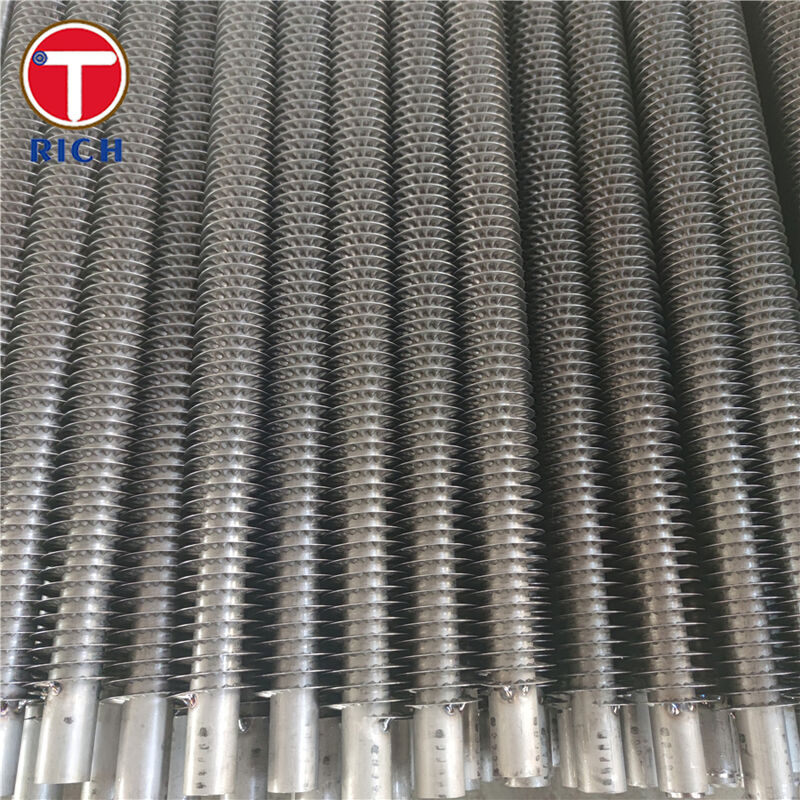

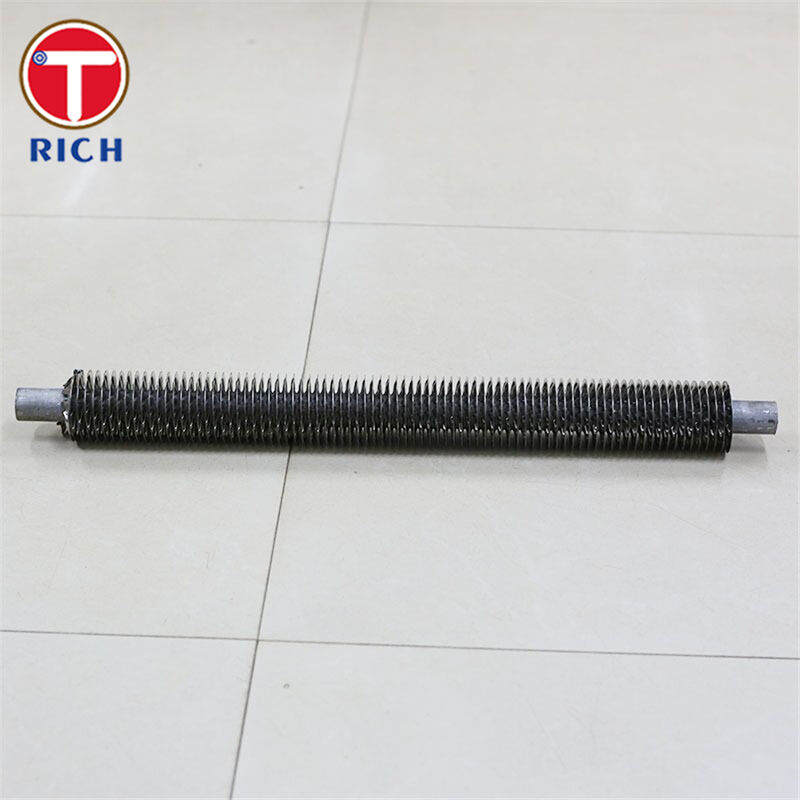

ATabung sirip terkurung(juga disebutLuka ketegangan spiral / tabung sirip yang terbentuk dingin) adalah tabung transfer panas di manapita sirip logam berputar secara heliks di bawah ketegangan terkontrolke atas atabung dasarPita sirip sudah dibentuk untuk memperluas kontak kaki, kemudian terkunci secara mekanis ke permukaan tabung (dengan pemasangan ujung seperti pengelasan tack / tag atau pengelasan titik tergantung pada desain).
Pilihan bahan umum (bisa disesuaikan):
-
Tabung dasar:Baja karbon, baja tahan karat, baja paduan, tembaga, titanium, stainless duplex, paduan nikel (tergantung proyek).
-
Perban sirip:aluminium, tembaga, baja karbon, baja tahan karat.
Spesifikasi
Rentang konfigurasi khas (dimensi akhir per gambar / lembar data):
-
OD tabung dasar:15.88 ∙ 219.00 mm
-
Ketebalan dinding tabung dasar:≥ 1,00 mm
-
Panjang tabung:500-15000 mm
-
Ketebalan sirip:0.15 ∙ 2.00 mm
-
Tinggi sirip:6.0 ∙ 25,40 mm
-
Ketumpatan sirip / pitch:3 ¢11 FPI (tipikal)
-

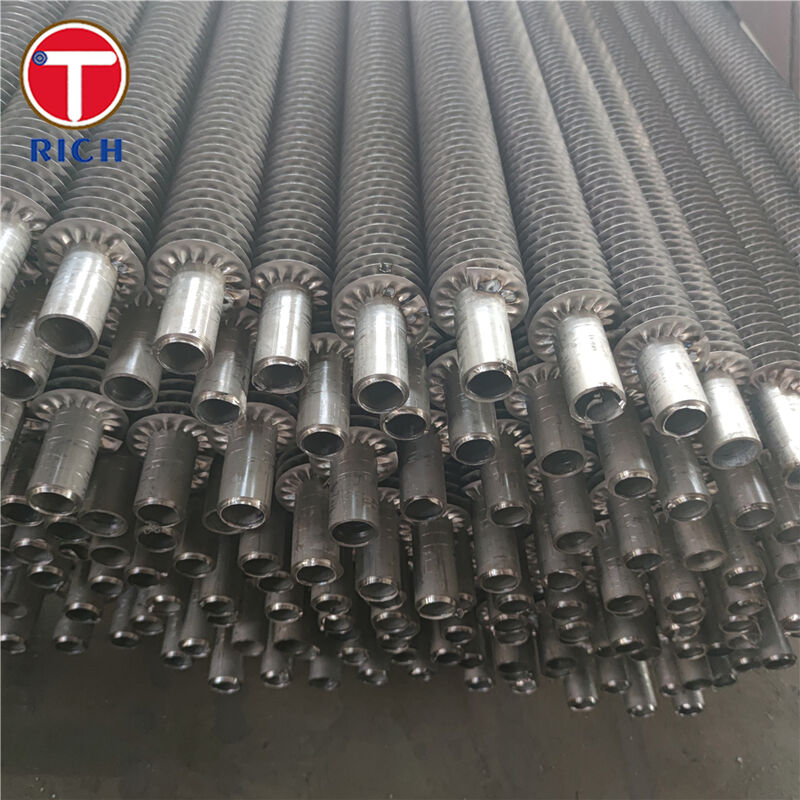

Ujung kosong:sesuai kebutuhan (untuk rolling, welding, flanging, atau tube-to-tube sheet joints)
Fitur Utama
-
Performa udara yang ditingkatkan:sirip berkerut meningkatkan turbulensi dan meningkatkan efisiensi transfer panas di sisi udara.
-

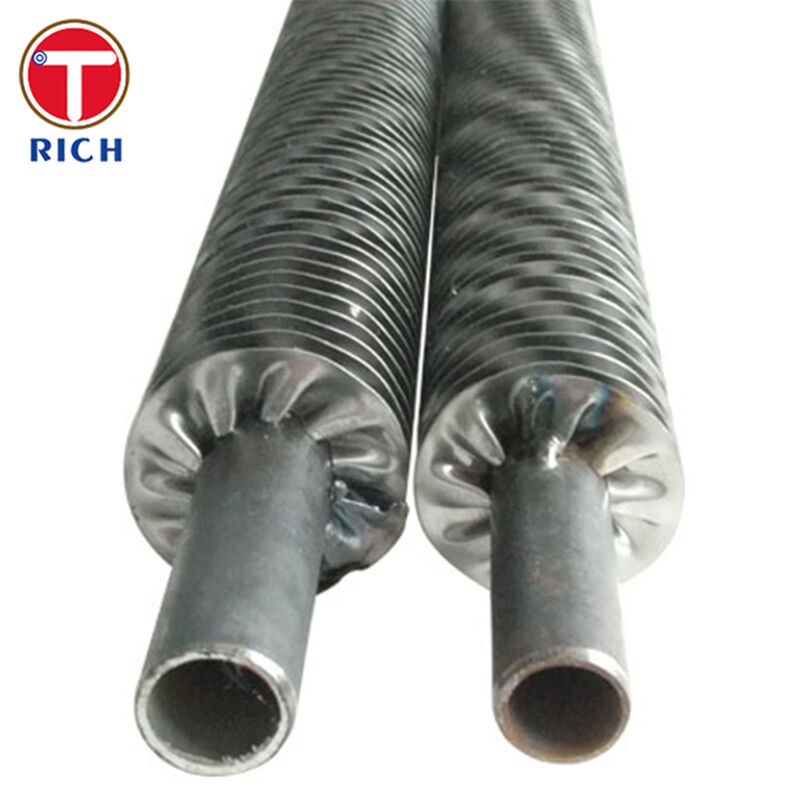

Ikatan mekanik yang handal:kaki sirip pra-bentuk meningkatkan area kontak; ujung sirip diamankan untuk menstabilkan bungkus.
-
Ketahanan mekanik yang baik:cocok untuk pendingin udara dan penukar tabung sirip di mana getaran dan kekuatan penanganan penting.
-
Saluran aliran udara bersih:Desain pitch yang seragam membantu mengurangi akumulasi abu/debu dan mendukung pemeliharaan yang lebih mudah.
-
Peningkatan luas permukaan yang hemat biaya:meningkatkan luas permukaan eksternal tanpa pindah ke konstruksi sirip las yang lebih berat (tergantung proyek).
Manfaat Kita
1) Apakah sirip akan longgar dari waktu ke waktu?
Kami menggunakan kontrolproses peregangan tegangandengandasar sirip prabentukuntuk meningkatkan area kontak, dan ujung siripaman (tag/tack/spot tetap seperti yang ditentukan)untuk menstabilkan bungkus untuk layanan dan transportasi.
2) Untuk suhu apa jenis sirip ini cocok?
Crimped / spiral tension-wound fin tabung umumnya diposisikan untuktugas suhu sedang(batas umum yang ditetapkan adalahsampai ~ 120°CUntuk tugas suhu tinggi atau siklus termal yang parah, kami dapat mengusulkan konstruksi sirip alternatif (misalnya, jenis sirip tertanam atau las) selama seleksi.
3) Bagaimana saya memilih bahan tabung dasar dan sirip untuk korosi?
Kami mendukung berbagai kombinasi bahan √ baja karbon, stainless steel, tembaga dan banyak lagi √ sehingga Anda dapat mencocokkankorosi di sisi proses(tabung dasar) dankorosi sisi lingkungan(bahan sirip) ke lingkungan operasi yang sebenarnya.
4) Apakah akan mudah busuk di udara berdebu?
Geometri sirip berkerut dapat disediakan dengansetinggi ratadan profil sirip praktis untuk mengurangi penyambungan debu dan membantu menjaga jalur aliran udara berfungsi.
5) Apakah Anda menyediakan dokumen inspeksi dan pelacakan?
Kita bisa menyediakanEN 10204 3.1 / 3.2sertifikasi bahan dan dukunganpemeriksaan pihak ketigajika diperlukan oleh ITP proyek.
6) Apakah ini sesuai dengan praktik pengadaan pendingin udara kilang/petrokimia?
Untuk proyek pendingin udara minyak & gas, pengadaan biasanya selaras denganAPI 661kebutuhan; kami dapat memasok tabung dengan sirip sebagai bagian dari paket dokumentasi keseluruhan yang konsisten dengan alur kerja pengadaan penukar panas yang didinginkan udara.
Komposisi Kimia
| Kelas (Penggunaan Tipikal) | C | Ya. | Mn | P | S | Cr | Tidak | Mo |
|---|---|---|---|---|---|---|---|---|
| ASTM A179 (tabung penukar panas CS) | 0.06 ¢0.18 | ️ | 0.27 ¢ 0.63 | ≤ 0.035 | ≤ 0.035 | ️ | ️ | ️ |
| ASTM A192 (CS boiler / layanan tekanan tinggi) | 0.06 ¢0.18 | ≤ 0.25 | 0.27 ¢ 0.63 | ≤ 0.035 | ≤ 0.035 | ️ | ️ | ️ |
| ASTM A210 Gr.A1 (CS boiler / tabung superheater) | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | ≤ 0.035 | ≤ 0.035 | ️ | ️ | ️ |
| ASTM A213 TP304 (tabung penukar panas SS) | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 18.0 ¢ 20.0 | 8.0110 | ️ |
| ASTM A213 TP316L (tabung penukar panas SS) | ≤ 0.035 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 16.0 ¢18.0 | 10.0 ¢ 14.0 | 2.0 ¢3.0 |
Sifat Mekanis
| Kelas | Kekuatan tarik (min) | Kekuatan hasil (min) | Elongasi (menit) | Kekerasan (max) |
|---|---|---|---|---|
| ASTM A179 | 325 MPa | 180 MPa | 35% | ️ |
| ASTM A192 | 325 MPa | 180 MPa | 35% | 137 HB / 77 HRB |
| ASTM A210 Gr.A1 | 415 MPa | 255 MPa | 30% | ️ |
| ASTM A213 TP304 | 515 MPa | 205 MPa | 35% | 192 HB |
| ASTM A213 TP316L | 485 MPa | 170 MPa | 35% | 90 HRB |
Standar Pelaksanaan
ASTM / ASME (opsi tabung dasar khas):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (tidak berkarat).
Praktik pendingin udara / penukar:API 661 (biasanya digunakan untuk penukar panas pendingin udara kilang).
EN (setara umum):Sertifikasi EN 10216 (tabung tanpa jahitan untuk tujuan tekanan), EN 10217 (tabung las untuk tujuan tekanan), EN 10204 3.1/3.2.
GOST (setara umum):GOST 8732 / 8734 (pipa baja tanpa jahitan), GOST 9941 (pipa tanpa jahitan stainless).
JIS (setara umum):JIS G3461 / G3462 (pipa boiler & heat-exchanger), JIS G3459 (pipa baja tahan karat).
GB (setara umum):GB/T 3087 (tabung boiler), GB/T 5310 (tabung boiler bertekanan tinggi), GB/T 8163 (tabung baja tanpa jahitan untuk layanan cairan), GB/T 14976 (tabung tanpa jahitan stainless untuk transportasi cairan).
Bidang Aplikasi
Aplikasi luas:pendingin udara dan penukar panas tabung sirip di mana media luarnya adalah udara/gas dan membutuhkan luas permukaan tambahan.
Jika digunakan dalam bidang tersebut:
-
Pendinginan udara kilang/petrokimia:bundel tabung untuk penukar panas pendingin udara yang selaras dengan praktik pengadaan umum.
-
Mesin pengering, radiator, pemanas:Bagian-bagian dengan sirip untuk meningkatkan transfer panas konvektif di sisi udara.
-
Koil pendingin minyak & pendingin industri:inti tabung berdaun yang digunakan dalam unit pendingin dan tugas sisi udara serupa.
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,
Itu sesuai dengan kuantitasnya.
Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?
A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
