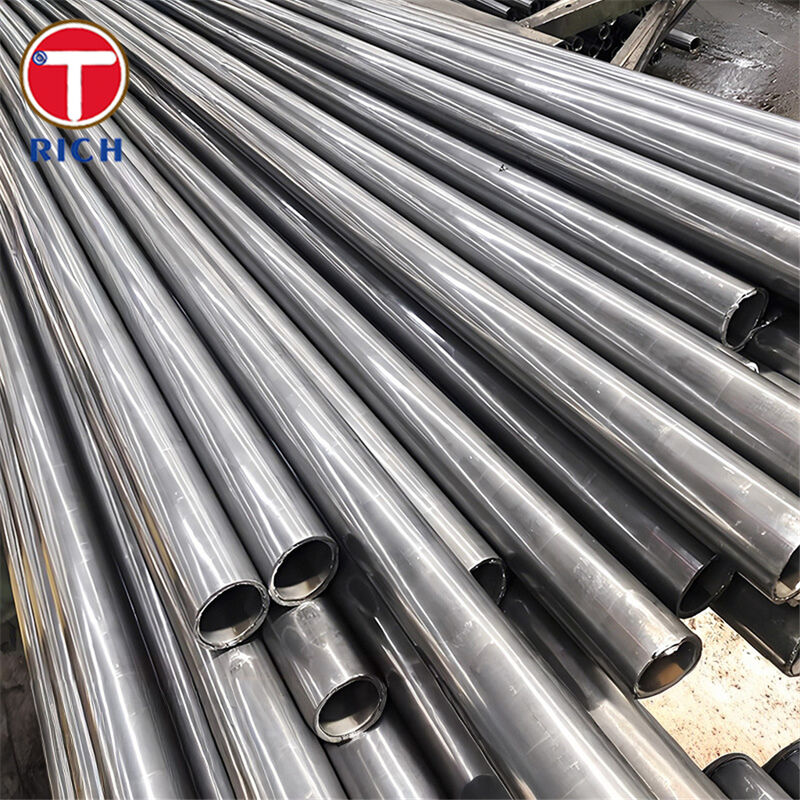

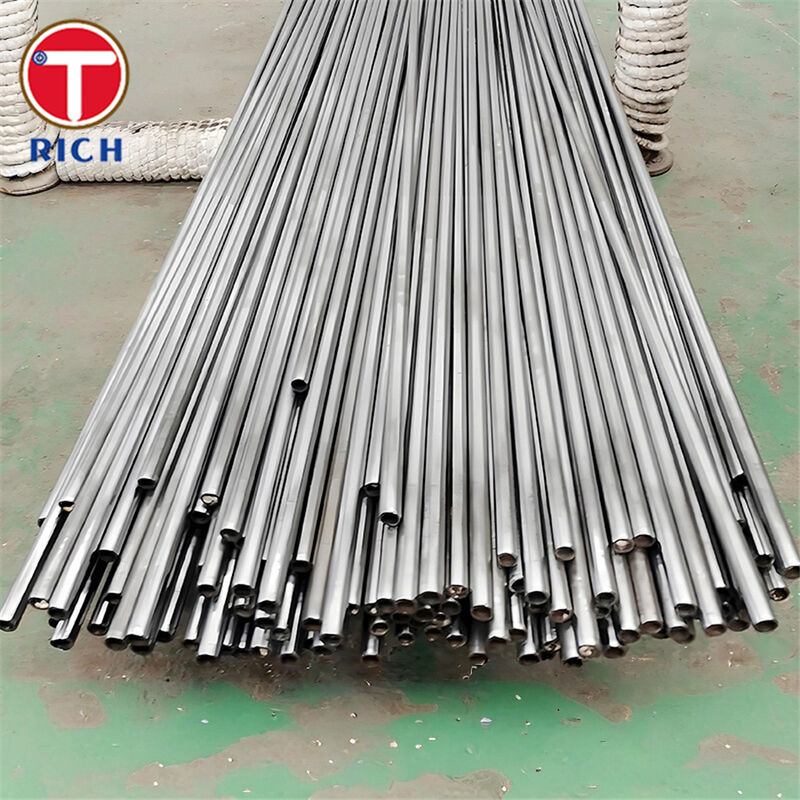

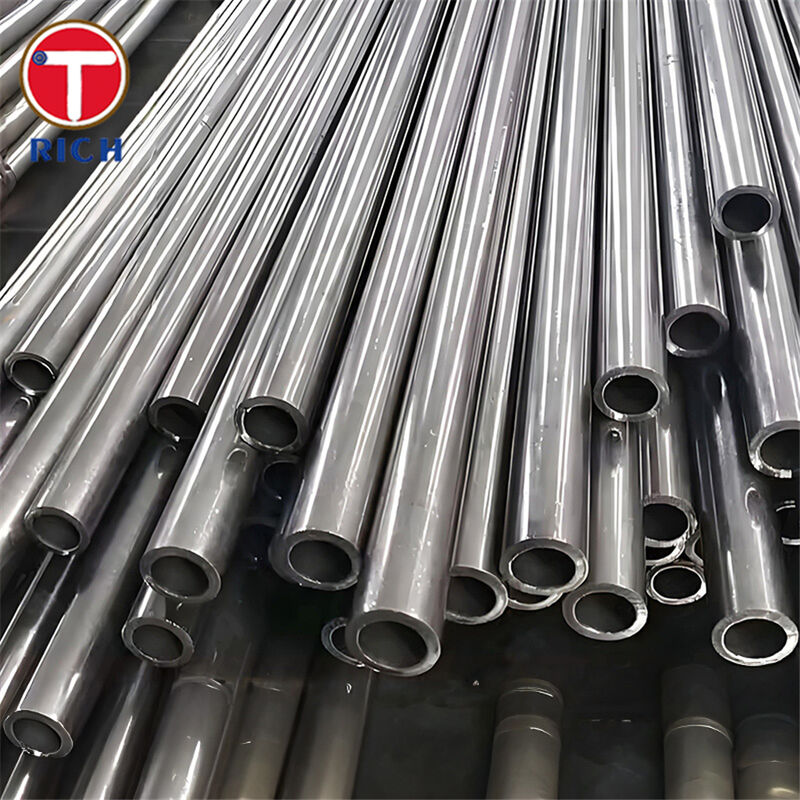

1.7734 (15CDV6) Pipa — Pipa Baja Seamless Paduan Rendah Kekuatan Tinggi untuk Crankshaft
Material
1.7734 (15CDV6) adalah baja paduan rendah Cr-Mo-V berkekuatan tinggi rendah karbon yang dipilih secara luas ketika crankshaft dan bagian yang berputar membutuhkan keseimbangan kekuatan-terhadap-berat yang kuat, kemampuan kelelahan yang tinggi, dan ketangguhan yang andal. Ini umumnya dirujuk dalam rantai pasokan dirgantara dan motorsport dan dikenal karena dapat dilas dibandingkan dengan banyak baja paduan berkekuatan tinggi lainnya.
Spesifikasi
-
Bentuk produk: Pipa baja bundar seamless (hot-finished dan/atau cold-drawn; perlakuan panas sesuai kebutuhan).
-
Panjang pasokan tipikal: 1–7 meter; pemotongan khusus tersedia.
-
Kelurusan (tipikal): 0.3–2 mm/m (berdasarkan kelas pasokan).
-
Kondisi pengiriman (umum): Annealed / normalized / quenched & tempered (Q&T) ke tingkat kekuatan target.
-
Inspeksi (opsi tipikal): Pemeriksaan dimensi, analisis kimia, pengujian tarik/dampak, dan NDT seperti UT/ET berdasarkan permintaan (berdasarkan persyaratan proyek).
Fitur Utama
-
Kekuatan luluh & tarik tinggi dengan ketangguhan (tingkat kekuatan dapat disesuaikan melalui perlakuan panas).
-
Profil pengelasan yang baik untuk baja berkekuatan tinggi (terutama dibandingkan dengan banyak kelas Cr-Mo yang membutuhkan kontrol pengelasan yang lebih ketat).
-
Paduan Cr-Mo-V mendukung bagian kritis kelelahan seperti poros dan crankshaft, dengan sifat yang stabil setelah Q&T.
Keunggulan Kami
1) “Bisakah dilas dengan aman tanpa kehilangan sifat atau retak?”
-
15CDV6 secara luas digambarkan sebagai mudah dilas dengan kehilangan sifat minimal dan biasanya tanpa perlakuan panas pasca-pengelasan wajib dalam banyak aplikasi praktis.
-
Sebagai perbandingan, baja Cr-Mo umum seperti 4140 seringkali membutuhkan prosedur pra-panas/terkontrol yang ketat dan seringkali tidak disarankan untuk pengelasan dalam kondisi yang dikeraskan & ditemper. Kami memberikan panduan fabrikasi dan dapat memasok dalam kondisi yang ramah fabrikasi jika pengelasan adalah bagian dari rute proses Anda.
2) “Tingkat kekuatan apa yang harus saya tentukan untuk umur kelelahan crankshaft?”
-
Kami mendukung target kekuatan Q&T berdasarkan diameter/ketebalan dan dapat menyelaraskan pasokan dengan rencana pemesinan + perlakuan panas akhir Anda (pemesinan kasar terlebih dahulu, kemudian selesaikan Q&T, atau pasok Q&T secara langsung). Jendela kekuatan yang diterbitkan biasanya ditunjukkan dalam tabel mekanik di bawah ini.
3) “Apakah Anda mengontrol kinerja ketangguhan/dampak?”
4) “Apakah kemampuan mesin dan stabilitas dimensi akan baik-baik saja untuk pemesinan crankshaft?”
5) “Bagaimana cara mengkonfirmasi kesetaraan di seluruh standar dan menghindari pengganti yang salah?”
Komposisi Kimia
| Kelas |
Sistem standar (referensi tipikal) |
C |
Si |
Mn |
Cr |
Mo |
V |
P |
S |
| 15CDV6 (1.7734) |
AIR 9160C (umumnya dirujuk) |
0.12–0.18 |
≤0.20 |
0.80–1.10 |
1.25–1.50 |
0.80–1.00 |
0.20–0.30 |
≤0.020 |
≤0.015 |
| 42CrMo4 (1.7225) |
DIN EN ISO 683-2 / keluarga EN |
0.38–0.45 |
0.10–0.40 |
0.60–0.90 |
0.90–1.20 |
0.15–0.30 |
— |
≤0.025 |
≤0.035 |
| AISI 4140 |
ASTM A29 (umumnya dirujuk) |
0.36–0.44 |
0.10–0.40 |
0.65–1.10 |
0.75–1.20 |
0.15–0.35 |
— |
≤0.04 |
≤0.04 |
| SCM435 |
JIS G4053 |
0.33–0.38 |
0.15–0.35 |
0.60–0.90 |
0.90–1.20 |
0.15–0.30 |
— |
≤0.03 |
≤0.03 |
| 30KhGSA (30ХГСА) |
GOST 4543 (umumnya dirujuk) |
0.28–0.34 |
0.90–1.20 |
0.80–1.10 |
0.80–1.10 |
— |
— |
≤0.025 |
≤0.025 |
Data dikompilasi dari referensi/lembar data kelas yang diterbitkan.
Sifat Mekanik
Catatan: Sifat mekanik bervariasi dengan ukuran penampang dan perlakuan panas. Nilai di bawah ini mencerminkan kondisi Q&T / yang dirawat yang umum diterbitkan.
| Kelas |
Dasar kondisi (contoh) |
Luluh / Bukti (MPa) |
Tarik (MPa) |
Perpanjangan (%) |
Dampak (contoh) |
| 15CDV6 (1.7734) |
Dirawat Ø16–40 mm (contoh) |
≥930 |
1080–1280 |
≥10 |
— |
| 42CrMo4 (1.7225) |
Q&T, bulat 16–40 mm |
≥750 |
1000–1200 |
≥11 |
≥35 J (Charpy-V) |
| AISI 4140 |
Kondisi yang diperlakukan panas “T” (contoh tabel) |
≥665 (bukti 0.2%) |
850–1000 |
≥13 |
≥50 J (Charpy) |
| SCM435 |
Nilai minimum yang dilaporkan (contoh) |
≥835 |
≥985 |
≥12 |
≥63 J (Akv) |
| 30KhGSA (30ХГСА) |
Contoh Q&T (Ø25 daftar batang) |
830 |
1080 |
10 |
490 kJ/m² (KCU) |
Data dikompilasi dari referensi/lembar data kelas yang diterbitkan.
Standar & Kepatuhan
-
ASTM (referensi tipikal untuk pipa/kimia paduan serupa):
ASTM A519 (pipa mekanik seamless); ASTM A29/A29M (referensi kimia untuk keluarga 41xx, misalnya, 4140).
-
EN (rute umum untuk pipa mekanik & baja paduan Q&T):
EN/ISO 683-2 (baja paduan Q&T; termasuk 42CrMo4); pasokan pipa khusus proyek seringkali selaras dengan standar pipa seamless EN tergantung pada penggunaan akhir.
-
GOST:
GOST 4543 (baja struktural paduan); GOST 8731 / GOST 8733 (referensi pipa seamless yang ditunjukkan dalam daftar kelas).
-
JIS:
JIS G4053 (baja paduan seri SCM untuk penggunaan struktural mesin).
-
GB (Cina):
Persamaan umum untuk keluarga Cr-Mo termasuk GB/T 3077 (42CrMo) (seringkali direferensikan silang dengan 42CrMo4 / 4140).
Bidang Aplikasi
Industri luas: bagian driveline otomotif & motorsport, struktur dirgantara, mesin berat, peralatan energi.
Di mana ia digunakan di dalam rantai nilai crankshaft:
-
Pemesinan badan/blank crankshaft: pipa/stok berkekuatan tinggi untuk konsep pengurangan berat atau desain khusus.
-
Komponen yang berputar terkait: batang penghubung, poros, gandar, elemen roda gigi/penggerak—terutama di mana ketahanan kelelahan dan stabilitas kekuatan Q&T sangat penting.
T: Apakah Anda perusahaan dagang atau produsen?
J: produsen, juga dapat melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
J: Secara umum, dibutuhkan 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
itu sesuai dengan kuantitas.
T: Apakah Anda menyediakan sampel? apakah gratis atau ekstra?
J: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa ketentuan pembayaran Anda?
J: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
