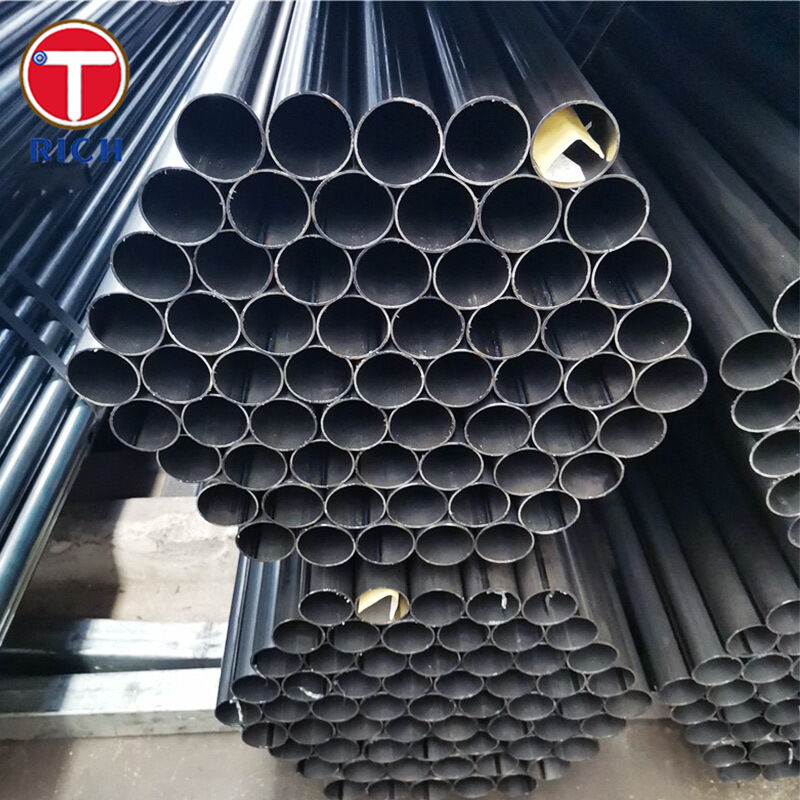

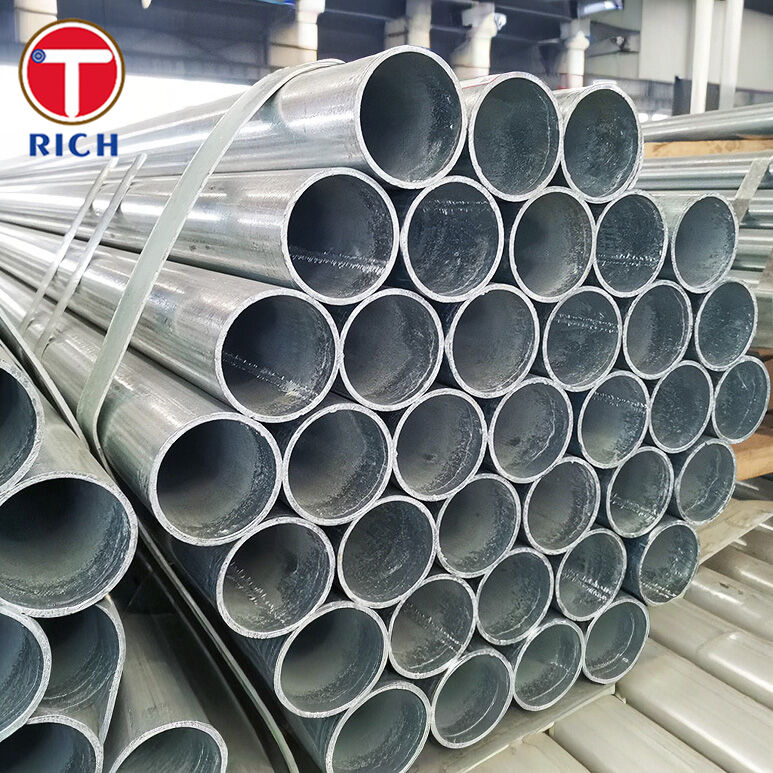

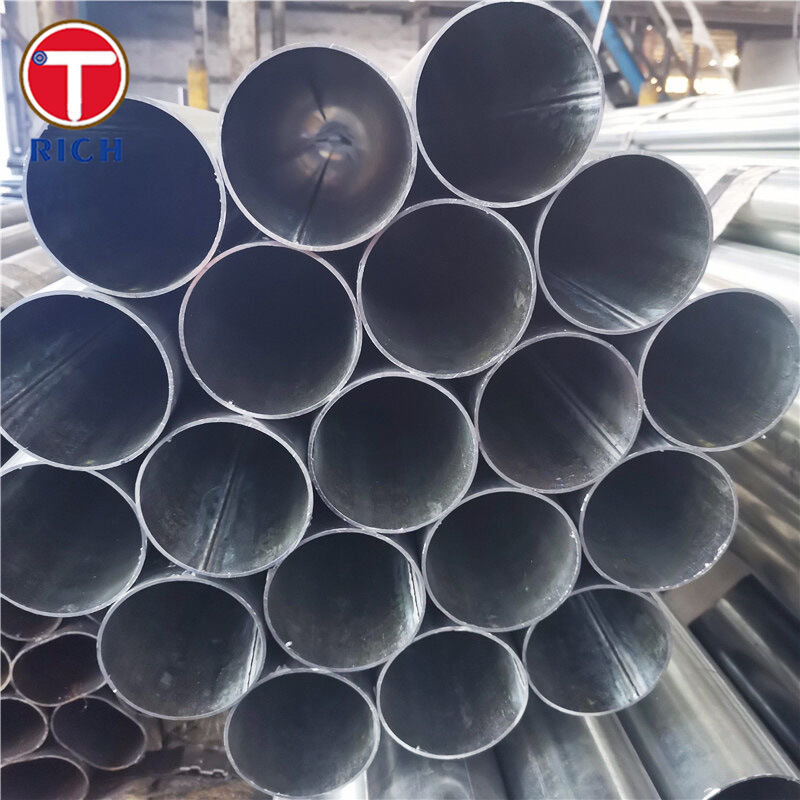

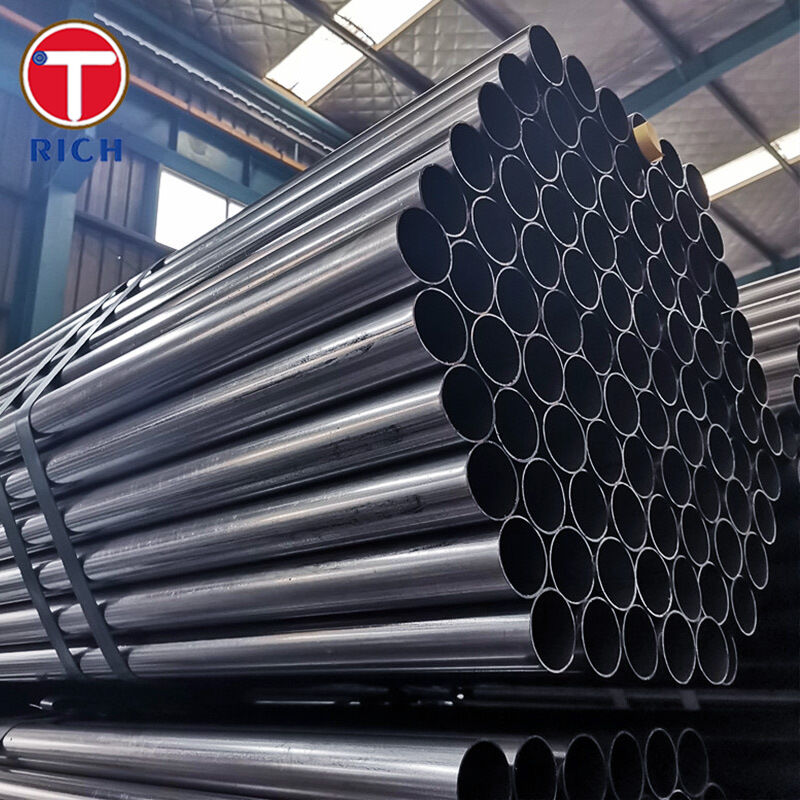

SAE J526 Pipa Baja Presisi Baja Karbon Rendah untuk Pipa Baja Las Otomotif
Rincian produk
Tabung Baja Presisi SAE J526
,Tabung Baja Dilas Baja Karbon Rendah
,Aplikasi Otomotif Tabung Baja ERW
Pipa Baja Karbon Rendah Las SAE J526 (ERW) — Pipa Baja Presisi untuk Otomotif
Material
Pipa SAE J526 dilas tahanan listrik (ERW), dinding tunggal, pipa presisi baja karbon rendah yang dirancang untuk penggunaan otomotif dan industri serupa di mana kinerja tekanan yang andal dan pembentukan terkontrol (pembengkokan, pembentukan manik-manik, pematerian, dan pelebaran ganda) diperlukan. Pipa dibentuk dari satu strip baja; setelah pengelasan, manik-manik las luar dihilangkan untuk memberikan permukaan luar yang halus yang cocok untuk perakitan dan perutean dalam kemasan otomotif yang ringkas.
Catatan: Material SAE J526 tidak dimaksudkan untuk aplikasi pelebaran tunggal karena area las internal dapat menciptakan potensi jalur kebocoran; jika penggunaan pelebaran tunggal tidak dapat dihindari, risiko harus disepakati antara pembeli dan produsen.
Spesifikasi
| Ukuran dash | OD (mm) | Toleransi OD (±mm) | Dinding (mm) | Toleransi Dinding (±mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 0.08 | 0.71 | 0.08 |
| -5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 0.10 | 0.89 | 0.09 |
Fitur Utama
-
Akurasi dimensi yang stabil untuk pemasangan yang dapat diandalkan dengan fitting pipa otomotif (toleransi OD/WT sesuai SAE J526)
-
Kinerja yang mampu menahan tekanan divalidasi oleh metode pengujian standar (misalnya, uji tekanan, pelebaran, pembengkokan, NDT)
-
Baja karbon rendah yang ramah pembentukan untuk pembengkokan dan perutean perakitan
-
Kondisi permukaan siap produksi: manik-manik luar dihilangkan; manik-manik dalam dikontrol (persyaratan manik-manik internal khusus berdasarkan kesepakatan)
Keunggulan Kami
-
Apakah akan bocor di flare atau fitting karena dilas ERW?
-
SAE J526 tidak dimaksudkan untuk penggunaan pelebaran tunggal; kami menyelaraskan pasokan dengan metode pelebaran ganda / pembentukan yang sesuai dan mengontrol kondisi manik-manik las internal jika diperlukan oleh pesanan pembelian.
-
Kinerja pelebaran diverifikasi melalui prosedur pelebaran standar.
-
Bisakah Anda mempertahankan toleransi yang ketat dan menjaga konsistensi pipa-ke-pipa untuk produksi massal?
-
Kami mengikuti toleransi SAE J526 dan menerapkan pemeriksaan dimensi sebaris, ditambah sertifikat lacak dan kepatuhan berdasarkan permintaan.
-
Bagaimana Anda mencegah karat dan kontaminasi di dalam pipa selama pengiriman dan penyimpanan?
-
Kami menyediakan kontrol kebersihan internal dan perlindungan korosi untuk pengiriman/penyimpanan normal, dengan lapisan tambahan opsional jika ditentukan.
Komposisi Kimia
| UNS | Nilai SAE | C (wt.%) | Mn (wt.%) | P maks (wt.%) | S maks (wt.%) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤0.10 | 0.30–0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08–0.13 | 0.30–0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10–0.15 | 0.30–0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13–0.18 | 0.30–0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18–0.23 | 0.30–0.60 | 0.030 | 0.050 |
Sifat Mekanik
| Contoh nilai dasar | Kekuatan luluh min (offset 0.2%) | Kekuatan tarik min | Pemanjangan min | Kekerasan maks |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (dalam 50 mm) | Rockwell 30T 65 |
| SAE 1010 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (dalam 50 mm) | Rockwell 30T 65 |
| SAE 1012 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (dalam 50 mm) | Rockwell 30T 65 |
| SAE 1015 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (dalam 50 mm) | Rockwell 30T 65 |
| SAE 1020 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (dalam 50 mm) | Rockwell 30T 65 |
Standar yang Berlaku / Referensi
-
SAE: SAE J526 — Pipa tekanan baja karbon rendah las yang cocok untuk pembengkokan, pelebaran, pembentukan manik-manik, pembentukan, dan pematerian
-
ASTM: ASTM A513/A513M — Pipa mekanis baja karbon/paduan ERW
-
EN: EN 10305-3 — Pipa baja presisi dingin las
-
GOST: GOST 10704-91 — Pipa baja las memanjang (las listrik)
-
JIS: JIS G3445 — Pipa baja karbon untuk keperluan struktural mesin
-
GB: GB/T 3091 — Pipa baja las untuk pengiriman fluida bertekanan rendah
Area Aplikasi
Industri utama
-
Sistem fluida otomotif, pipa refrigerasi, layanan hidrolik umum dan tekanan ringan
Di mana ia digunakan
-
Otomotif: saluran hidrolik (pembentukan non-parah), rakitan pipa baja yang dirutekan, braket/bagian pipa yang dibentuk, komponen pipa yang dipatri
-
Refrigerasi: sirkuit pipa baja serbaguna dan elemen pipa struktural
-
Hidrolik / rekayasa umum: jalur pipa tekanan karbon rendah di mana pengujian dan toleransi kinerja J526 diperlukan
T: Apakah Anda perusahaan dagang atau produsen?
J: produsen, juga dapat melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
J: Secara umum, dibutuhkan 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
itu sesuai dengan kuantitas.
T: Apakah Anda menyediakan sampel? apakah gratis atau ekstra?
J: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa ketentuan pembayaran Anda?
J: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
