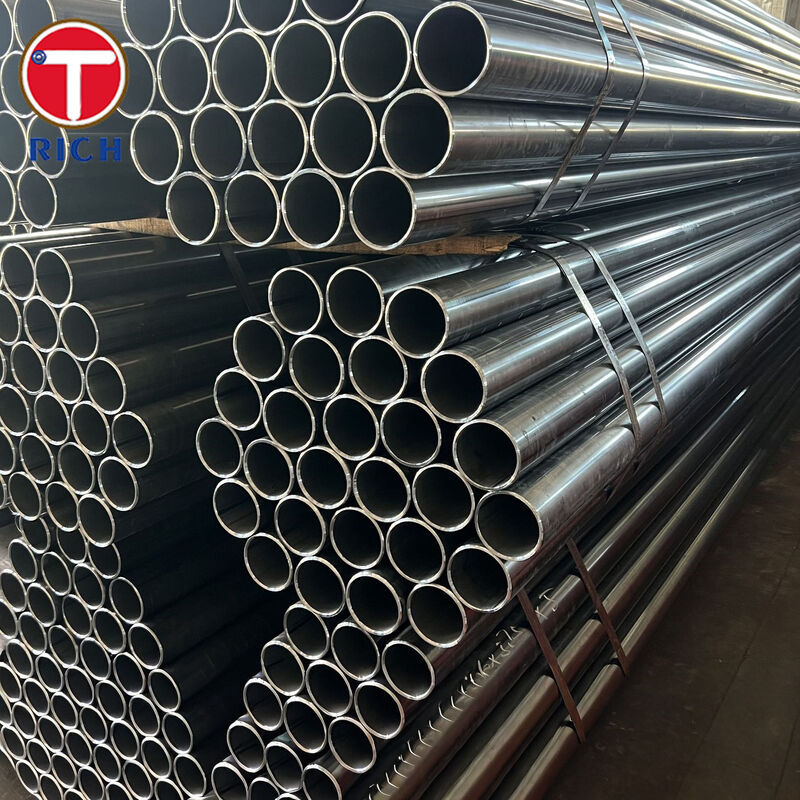

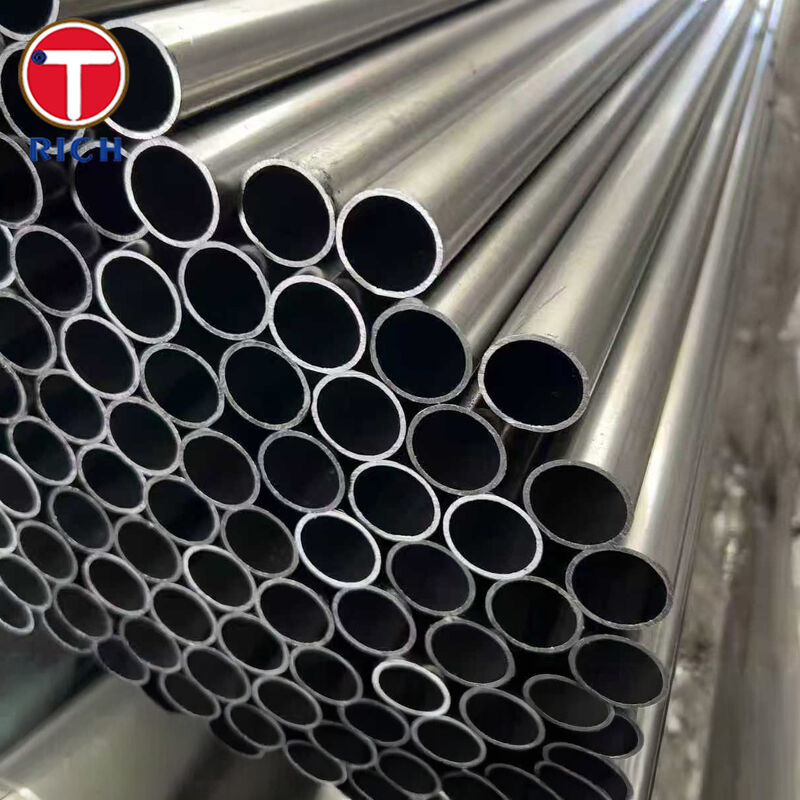

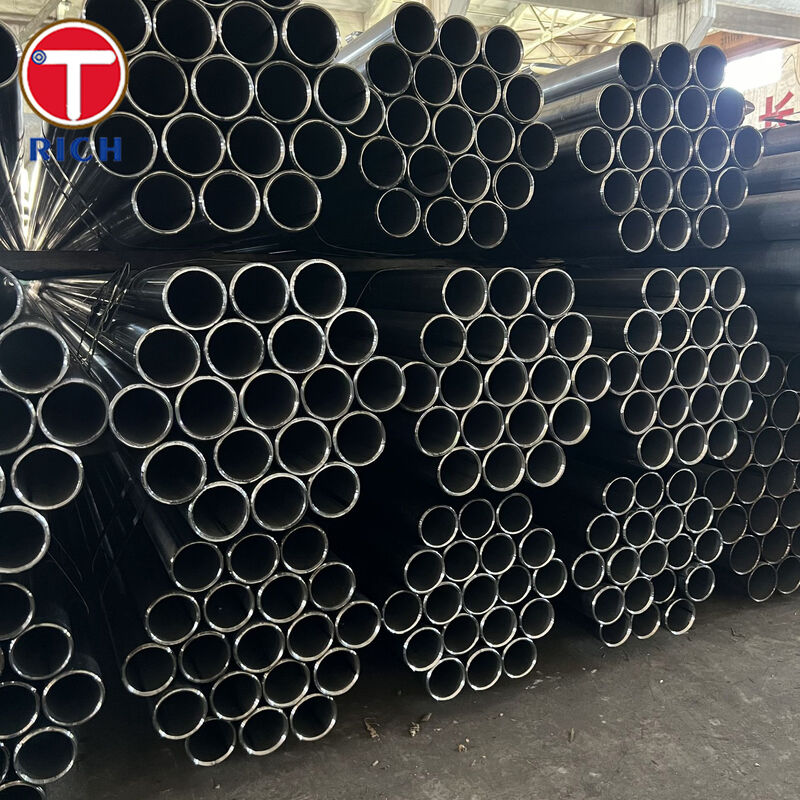

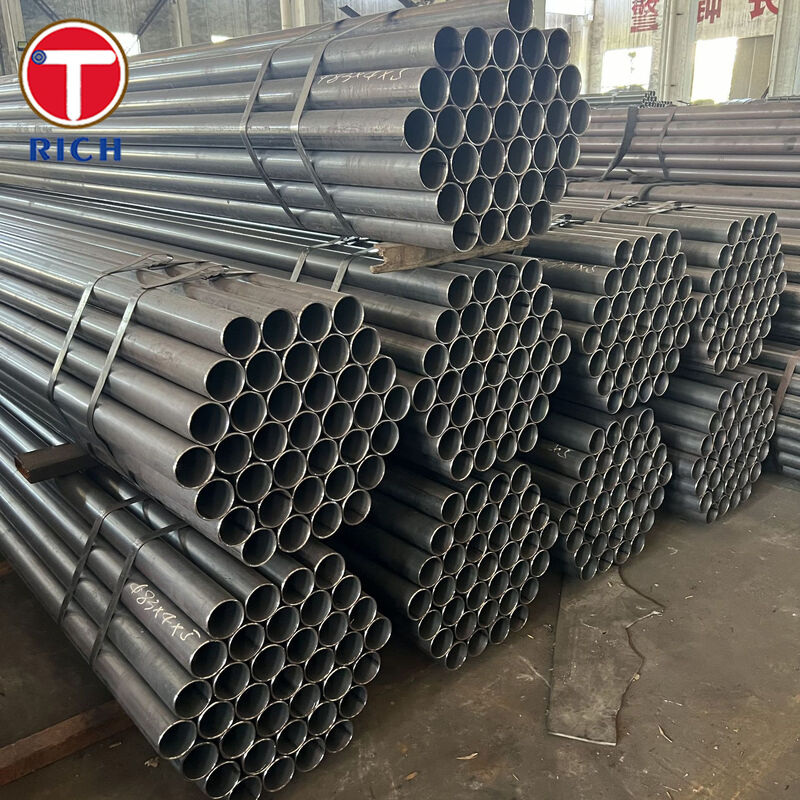

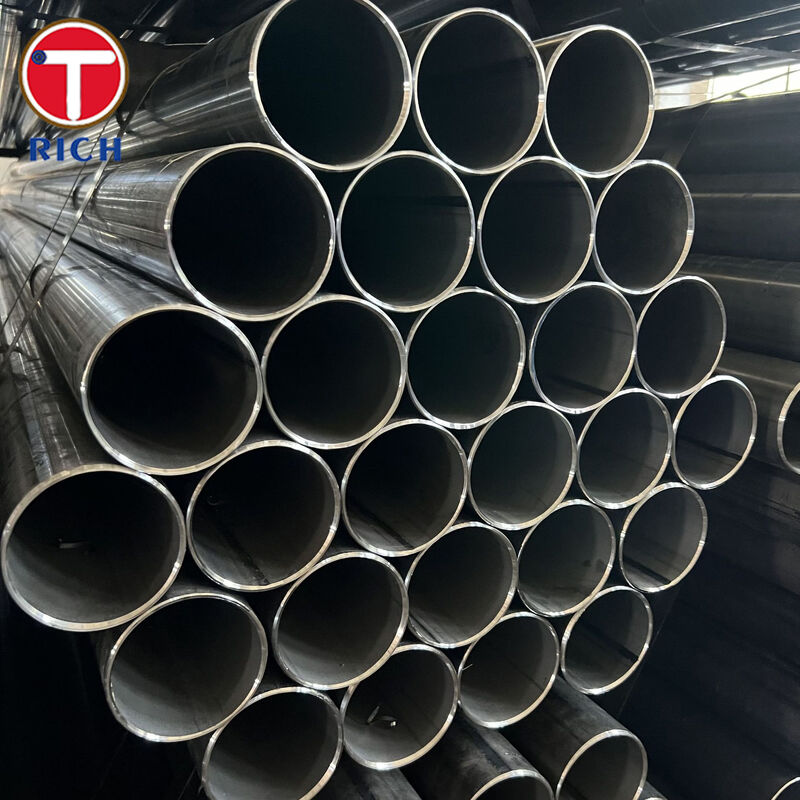

Pipa CDW (diameter kecil)
Bahan
Produk ini adalahTabung baja presisi Cold Drawn Welded (CDW): strip baja adalahdibentuk dan dilaske tabung, kemudianDitarik dinginuntuk mencapaiKeakuratan dimensi tinggi,konsentrasi yang lebih baik, dan apermukaan yang lebih halusideal untuk komponen otomotif yang membutuhkan fit-up yang stabil, pembentukan yang dapat diulang, dan kinerja mekanik yang konsisten.
Spesifikasi
-
Jenis:Tabung presisi tersusun dingin yang dilas (CDW)
-
Fokus ukuran:Diameter kecil (rangkaian otomotif khas; tersedia khusus)
-
Ukuran pesanan:OD/ID, OD/WT, atau ID/WT (sesuai kebutuhan)
-
Kondisi pengiriman (pilih per aplikasi): +C, +LC, +SR, +A, +N
-
Penutup permukaan:Permukaan dalam/luar yang halus; persyaratan kasar permukaan maksimum standar dapat ditentukan
-
Pemeriksaan:Pemeriksaan dimensi, pengujian ketegangan, pemeriksaan visual; laporan kasar dan NDT opsional dapat ditentukan
-
Perlindungan Korosi & Kemasan:Perlindungan korosi sementara biasanya disediakan kecuali disepakati sebaliknya
Fitur Utama
-
Pengendalian OD/ID & dinding presisiuntuk pemasangan otomatis dan bagian yang ketat
-
Peningkatan kualitas permukaansetelah menggambar dingin, mendukung bagian gerak gesekan rendah dan membentuk bersih
-
Sifat mekanik yang stabildapat dipilih berdasarkan kondisi pengiriman (+SR / +N biasanya dipilih untuk kekuatan dan formabilitas yang seimbang)
-
Kelayakan pengelasan dan bentuk yang baikuntuk lentur, memperluas, membakar, dan pembuatan selanjutnya
Manfaat Kita
-
Apakah Anda dapat memenuhi toleransi yang ketat dan persyaratan permukaan untuk perakitan robot/otomatis?
Ya. Aplikasi presisi didukung oleh sistem toleransi yang ditentukan dan persyaratan kasar permukaan maksimum yang ditentukan; pengukuran kasar tambahan/laporan juga dapat disepakati. -
Bagaimana Anda memastikan integritas jahitan las dan mencegah cacat tersembunyi?
Kita bisa memasok tabung denganpengujian non-destruktif (NDT)Seperti yang ditentukan (misalnya, pengujian arus pusaran untuk kekurangannya longitudinal dan verifikasi kekakuan kebocoran).Prinsip arus berputar dan inspeksi berbasis penerimaan banyak digunakan untuk pengendalian kualitas tabung las. -
Apakah Anda menyediakan sertifikat pelacakan dan inspeksi penuh untuk audit?
Ya, kami mendukungDokumen inspeksi EN 10204 (misalnya, 3.1/3.2 sesuai kebutuhan)dan dapat mempertahankan pelacakan panas/lot melalui opsi penandaan (termasuk identifikasi cast/heat jika ditentukan).
Komposisi Kimia
| Kelas | Baja No. | C max | Si max | Mn max | P max | S max | Al (total) menit |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Sifat Mekanis
| Kelas | Baja No. | +SR: Rm min (MPa) | +SR: ReH min (MPa) | +SR: A min (%) | +N: Rm (MPa) | +N: ReH min (MPa) | +N: A min (%) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270 ¥410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300 ¢440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340 ¢ 480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410 ¢550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490 ¢ 630 | 355 | 22 |
Standar
-
ASTM:ASTMA513(Lapisan mekanik ERW; finishing tipe CDW/DOM yang ditentukan oleh jenis/persyaratan)
-
EN: EN 10305-2(tabung presisi tersusun dingin yang dilas; kondisi pengiriman +C/+LC/+SR/+A/+N)
-
GOST: GOST 10704(tabung baja las listrik; biasanya dirujuk untuk rantai pasokan tabung las)
-
JIS: JIS G3445(pipa baja karbon untuk tujuan struktur mesin)
-
GB: GB/T 24187(pipa baja las tunggal presisi ditarik dingin)
Bidang Aplikasi
Industri primer:Otomotif, teknik umum, manufaktur mesin, hidraulik/pneumatik yang berhubungan dengan perakitan, dan struktur presisi.
Di mana ia digunakan dalam otomotif (contoh):
-
Komponen peredam kejut / peredam(tabung dalam, lengan)
-
Bagian kemudi & sasis(spacer, lengan, tabung pendukung)
-
Struktur kursi & sub-rengkuh keselamatan(tabung struktural presisi)
-
Bagian-bagian tabung yang diolahMembutuhkan ID/OD yang konsisten untuk kursi press-fit, bushing, dan bearing
