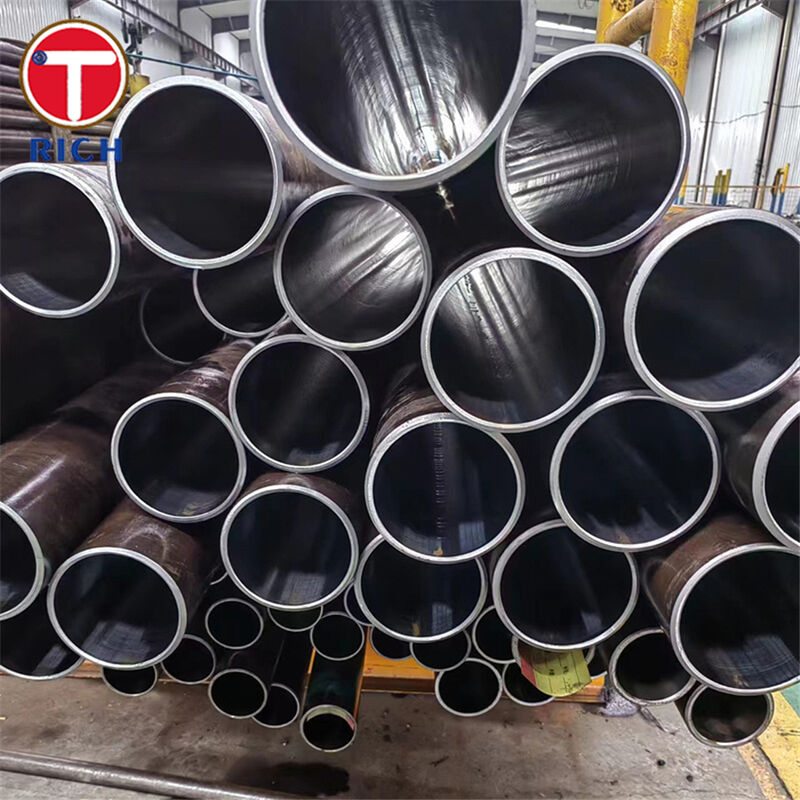

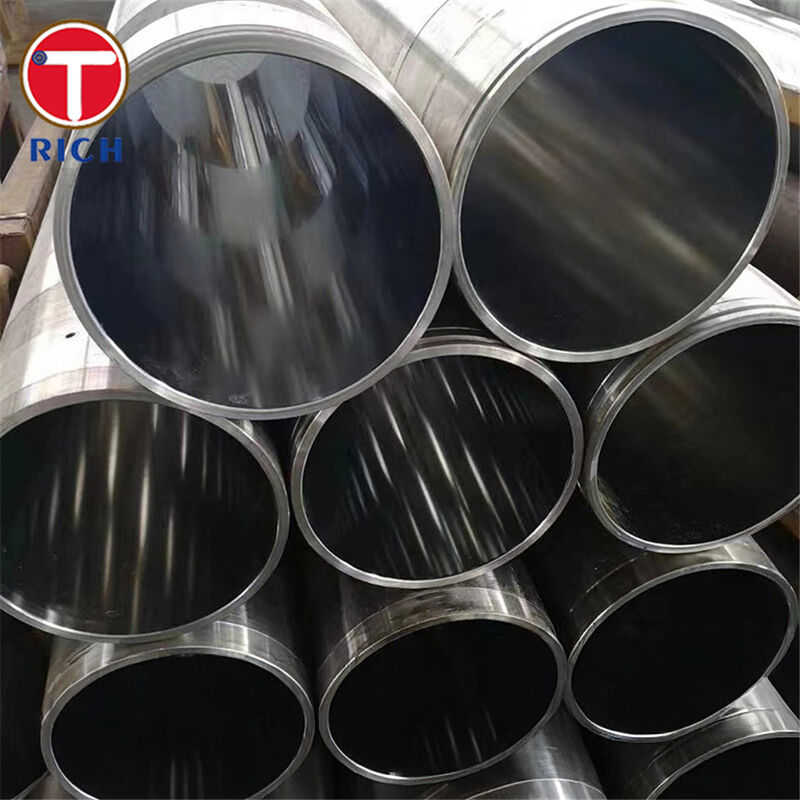

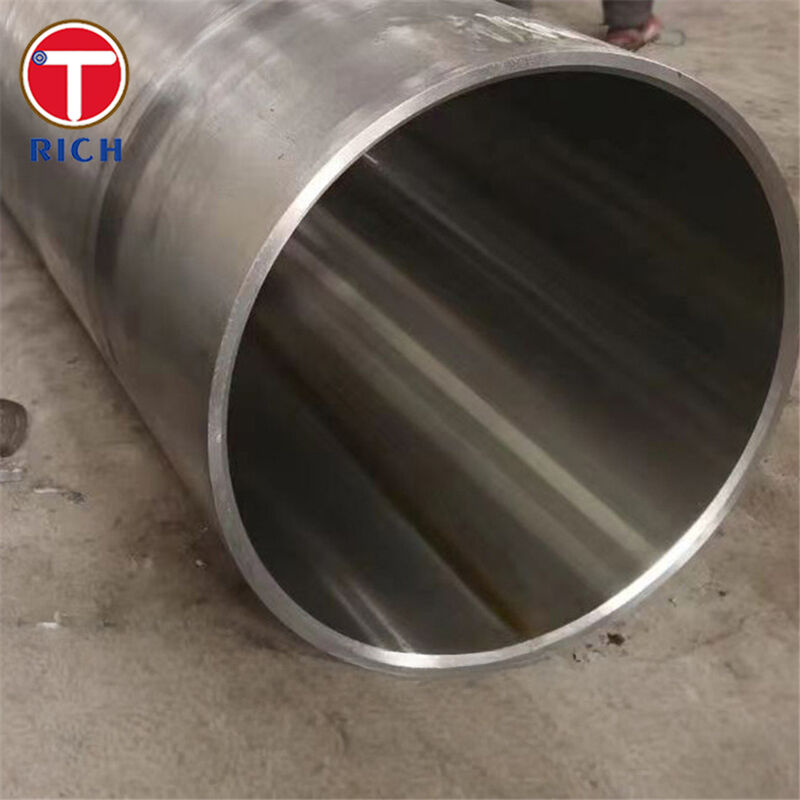

Tabung Silinder Hidrolik yang Diasah — Pipa Seamless Tarik Dingin Presisi untuk Otomotif
Material
Tabung silinder hidrolik yang diasah adalah pipa baja seamless tarik dingin presisi yang diameter dalamnya (ID) diasah atau skived & roller burnished (SRB) untuk mencapai toleransi dimensi yang ketat dan lubang yang sangat halus—penting untuk silinder hidrolik di mana kinerja penyegelan, gesekan, dan masa pakai sangat bergantung pada kualitas ID.
Keluarga baja tipikal meliputi grade presisi EN (E235 / E355), grade presisi DIN (St52), dan grade pipa mekanis ASTM (SAE 1020 / 1025), dipilih berdasarkan kekuatan yang dibutuhkan, kemampuan mesin, dan kinerja kelelahan.
Spesifikasi
-
Proses pipa dasar: Seamless, cold-finished / cold-drawn mechanical or precision tubing; stress relief and sizing per order.
-
Proses bagian dalam: Diasah atau skived & roller burnished, umumnya hingga toleransi ID ISO H8 / H9.
-
Jendela ukuran tipikal : OD Ø50–245 mm, ID Ø40–200 mm (ukuran lain berdasarkan kesepakatan).
-
Kekasaran permukaan (ID):
-
SRB: Ra maks 0,30 μm
-
Diasah: Ra maks 0,40 μm
-
Kelurusan (panduan contoh): deviasi lokal maks 1 mm / 1000 mm.
-
Pasokan panjang: mill/random lengths or cut-to-length (common hydraulic tube programs include ~5–8 m).
Fitur Utama
-
Lubang siap mesin / siap rakit: Toleransi ID ISO H8/H9 dan Ra terkontrol mengurangi keausan seal dan meminimalkan risiko kebocoran.
-
Kinerja silinder yang optimal: Pengasahan dapat menciptakan pola gerinda silang; dikombinasikan dengan kekasaran rendah, ini membantu mengurangi efek gesekan dan memperpanjang umur komponen.
-
Konsistensi kelas otomotif: Konstruksi seamless dan kimia/mekanika terkontrol mendukung pemesinan yang berulang dan kinerja yang stabil dalam komponen kontrol gerak.
Keunggulan Kami
1) “Toleransi ID dan Ra berapa yang sebenarnya dapat Anda berikan untuk lubang silinder?”
Kami memasok tabung yang diasah/SRB umumnya hingga toleransi ID ISO H8 atau H9 dengan Ra hingga 0,40 μm (diasah) atau Ra hingga 0,30 μm (SRB), sesuai dengan lembar teknis tabung silinder tipikal yang digunakan di pasar.
2) “Bagaimana Anda mengontrol permukaan bagian dalam untuk menghindari goresan, lubang, dan kerusakan seal?”
Kualitas permukaan bagian dalam diperlakukan sebagai persyaratan kritis untuk fungsi. ASTM A519 menjelaskan persyaratan opsional untuk tabung di mana permukaan bagian dalam sangat penting dan tidak ada penghilangan stok yang dimaksudkan, mencatat bahwa pemrosesan/pemilihan khusus mungkin diperlukan untuk memenuhi permukaan yang dibutuhkan. Kami menyelaraskan rencana inspeksi kami sesuai dengan itu (pemeriksaan visual lubang, verifikasi kekasaran, pengukuran dimensi; dan NDT dapat disepakati jika diperlukan).
3) “Bisakah Anda memberikan ketertelusuran, sertifikat, dan perlindungan pengiriman untuk pasokan jarak jauh?”
Kami mendukung ketertelusuran penuh dengan dokumentasi panas/lot dan dapat memberikan sertifikat EN 10204 3.1 / 3.2 jika ditentukan. Panduan pengemasan dan penyimpanan diperlakukan sebagai bagian dari kualitas pengiriman (penyimpanan tertutup kering, pengangkatan/penanganan yang hati-hati, dan perlindungan permukaan jadi).
Komposisi Kimia
| Grade |
Referensi standar |
C (%) |
Si (%) |
Mn (%) |
P (%) |
S (%) |
| E235 |
EN 10305-1 |
≤0,17 |
≤0,35 |
≤1,20 |
≤0,025 |
≤0,025 |
| E355 |
EN 10305-1 |
≤0,22 |
≤0,55 |
≤1,60 |
≤0,025 |
≤0,025 |
| St52 |
DIN 2391 |
≤0,22 |
≤0,55 |
≤1,60 |
≤0,025 |
≤0,025 |
| 1020 |
ASTM A519 |
0,18–0,23 |
— |
0,30–0,60 |
≤0,040 |
≤0,050 |
| 1025 |
ASTM A519 |
0,22–0,28 |
— |
0,30–0,60 |
≤0,040 |
≤0,050 |
Sifat Mekanik
| Grade |
Kondisi pengiriman tipikal |
Kekuatan luluh (MPa) |
Kekuatan tarik (MPa) |
Perpanjangan (%) |
| E235 |
+SR (stress relieved) |
≥350 |
≥420 |
≥16 |
| E355 |
+SR (stress relieved) |
≥450 |
≥580 |
≥10 |
| St52 |
BK+S / +SR (stress relieved) |
≥420 |
580–740 |
≥10 |
| 1020 |
Stress relieved (SR), typical |
~345 (50 ksi) |
~448 (65 ksi) |
~10 |
| 1025 |
Stress relieved (SR), typical |
~483 (70 ksi) |
~586 (85 ksi) |
~10 |
Standar & Kepatuhan
-
ASTM: ASTM A519/A519M — Seamless carbon/alloy steel mechanical tubing (hot-finished or cold-finished).
-
EN: EN 10305-1 (seamless cold-drawn precision tubes), commonly used for E235/E355 cylinder tubes.
-
DIN: DIN 2391 — Seamless precision steel tubes (St52 commonly referenced in the cylinder-tube market).
-
GOST: GOST 8734 / GOST 8733 — Seamless cold-formed/drawn tubes and technical requirements (commonly referenced for CIS markets).
-
JIS: JIS G3445 — Carbon steel tubes for machine structural purposes (common in machinery/automotive supply chains).
-
GB: GB/T 3639 — Cold drawn/cold rolled precision seamless steel tubes (widely used for mechanical, hydraulic, and auto parts).
Area Aplikasi
Sektor utama: silinder hidrolik & pneumatik, mesin presisi, komponen otomotif, dan kontrol gerak industri.
Di mana digunakan (contoh):
-
Kendaraan otomotif & komersial: barrel silinder hidrolik untuk sistem pengangkat/pembuangan, silinder peralatan servis, dan selongsong aktuator di mana ID berkualitas tinggi diperlukan.
-
Peralatan manufaktur otomotif: silinder hidrolik di jalur stamping, sistem penjepit, dan rig uji—mendapatkan manfaat dari lubang H8/H9 dan Ra terkontrol.
-
Hidrolik umum: barrel silinder untuk press, penanganan material, dan aktuator tugas berat (diasah atau SRB).
