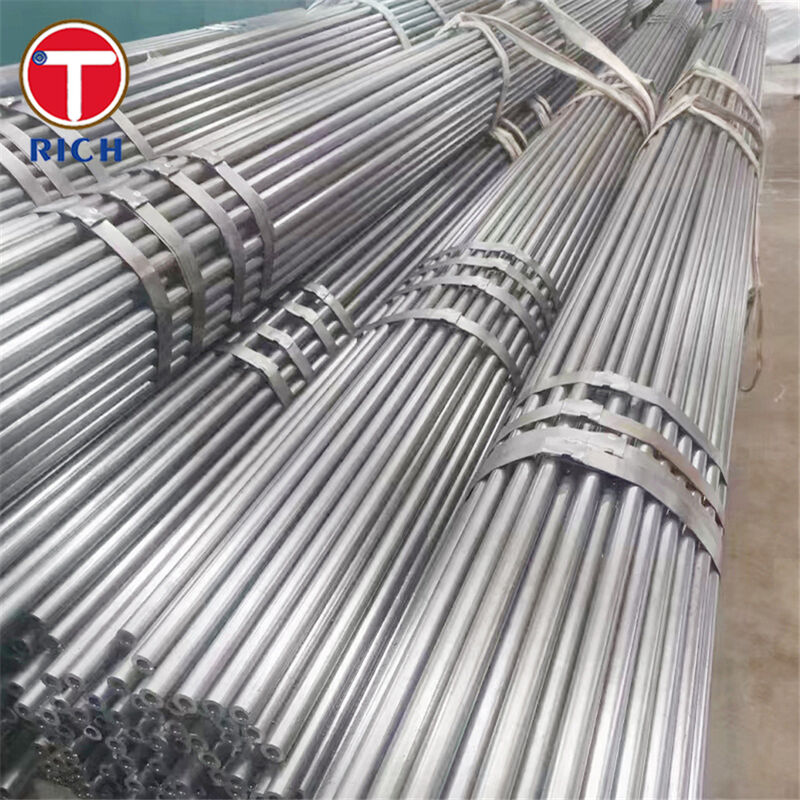

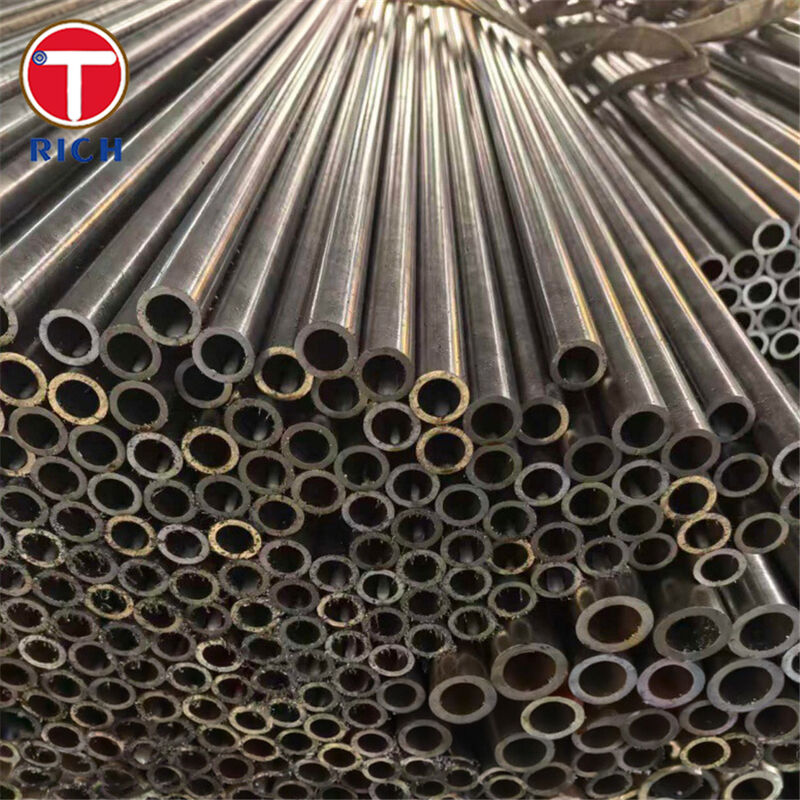

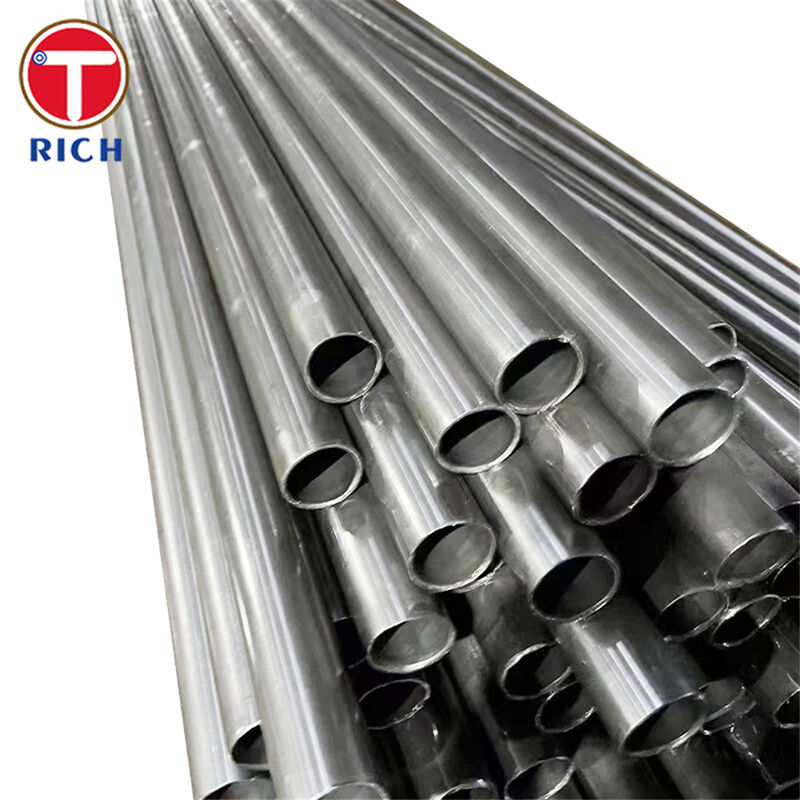

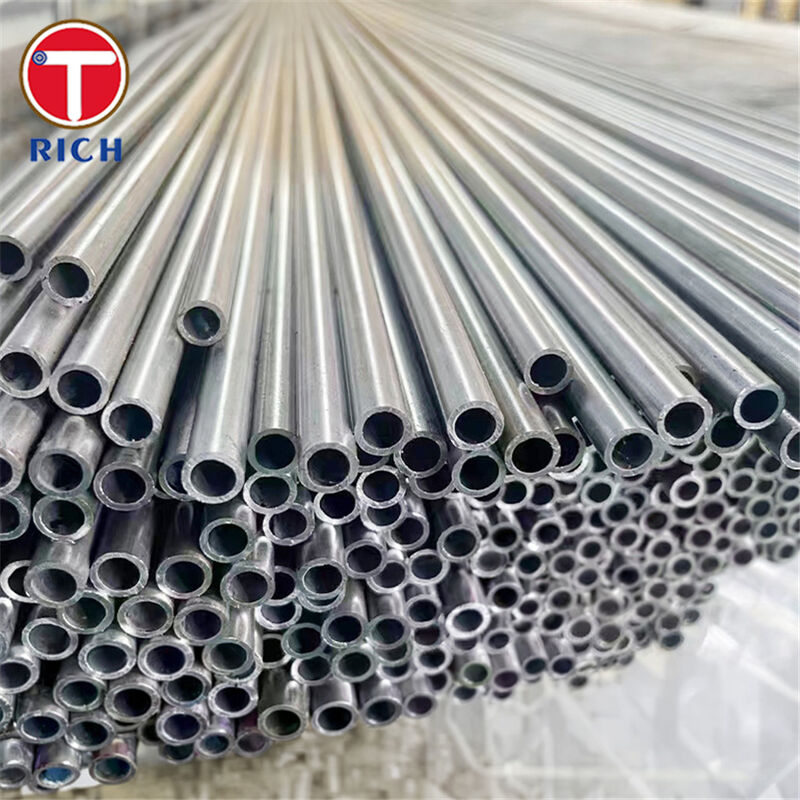

DIN 1630 St 52.4 Cold-Draw Seamless Precision Tube untuk Sistem Hidraulik
Bahan
DIN 1630St 52.4 (ST52.4)adalah kinerja tinggiBaja karbon non-ligadigunakan untuk memproduksitabung presisi tanpa jahitan, ditarik dinginuntuk layanan yang menuntut seperti sistem hidrolik dan pneumatik, pipa, kapal, dan teknik mesin umum.
Dalam banyak rantai pasokan,St52 / St52.4 dihubungkan dengan kelas EN seperti E355 (1.0580)untuk tabung presisi hidrolik.
Spesifikasi
-
Jenis produk:Ditarik dingintanpa jahitantabung presisi (OD kecil / toleransi ketat) untuk jalur dan komponen hidrolik.
-
Kelas dasar:DIN 1630St 52.4
-
Spesifikasi alternatif khas (hidraulik): EN 10305-4 E355 (+N), tabung tarik dingin tanpa jahitan untuk sistem tenaga hidrolik & pneumatik.
-
Kondisi pengiriman (EN 10305-4): +N (dinormalkan dalam atmosfer terkontrol setelah penarik dingin terakhir).
-
Keruwetan permukaan (EN 10305-4): Ra ≤ 4 μm(opsional)Ra ≤ 2 μmuntuk permukaan bagian dalam jika ditentukan).
-
Panjang standar (EN 10305-4):6 m+50/0 mm(standar) atau 6 m+10/0 mm(tepat), kecuali disetujui sebaliknya.
-
Perlindungan korosi:Tabung dikirimkan denganperlindungan korosi sementara; perlindungan yang lebih kuat sepertiFosfatasiatauElektro-galvanisasidigunakan secara luas untuk daya tahan saluran hidrolik.
Fitur Utama
-
Struktur tanpa jahitanuntuk meminimalkan titik risiko dibandingkan tabung las dalam layanan tekanan.
-
Precision cold-drawndengan toleransi yang ditentukan dan kualitas permukaan yang terkontrol, mendukung fittings bebas kebocoran dan aliran yang stabil.
-
Kontrol kualitas siap hidraulik(verifikasi kimia, tegangan, dimensi, dan kedap air; NDT opsional untuk cacat longitudinal).
-
Pilihan kekuatan tinggi (St 52.4 / E355)cocok untuk komponen hidrolik tekanan tinggi dan beban yang lebih tinggi.
Manfaat Kita
Apakah Anda dapat menjamin toleransi yang ketat dan ID/OD yang lancar untuk penyegelan dan pemasangan yang dapat diandalkan?
Ya, untuk proyek hidrolik kita bisa memasok keEN 10305-4, yang secara eksplisit ditandai denganToleransi yang ditentukan dengan tepatdan keruwetan permukaan maksimum yang ditentukan; standar mengharuskanRa ≤ 4 μm(dan memungkinkan peningkatan permukaan bagian dalam untukRa ≤ 2 μmjika ditentukan).
2) Bagaimana Anda mengendalikan risiko kebocoran dan cacat (terutama untuk hidrolik bertekanan tinggi)?
Kami mengikuti rencana inspeksi "hydraulic-first":analisis kimia, pengujian ketegangan, inspeksi dimensi, dan verifikasi kedap air pada setiap tabung individumerupakan bagian dari kerangka inspeksi EN 10305-4,dengan NDT opsional untuk ketidaksempurnaan longitudinal menggunakan metode eddy current / flux leakage / ultrasonic dan verifikasi kedap air menurut EN ISO 10893-1.
3) Pilihan perlindungan korosi dan perawatan permukaan apa yang tersedia untuk penyimpanan dan layanan yang keras?
Tabung dikirimkan denganperlindungan sementara terhadap korosimenurut EN 10305-4, dan kami dapat menawarkan akhir saluran hidrolik umum sepertiFosfatasi(meningkatkan ketahanan karat dan retensi minyak) atauElektro-galvanisasitergantung pada lingkungan instalasi Anda dan persyaratan OEM.
Komposisi Kimia
| Standar |
Kelas |
C (max, %) |
Si (max, %) |
Mn (%) |
P (max, %) |
S (max, %) |
Altot (menit, %) |
| DIN 1630 |
St 37.4 |
0.170 |
0.035 |
≥ 0.35 |
0.040 |
0.040 |
️ |
| DIN 1630 |
St 44.4 |
0.200 |
0.035 |
≥ 0.40 |
0.040 |
0.040 |
️ |
| DIN 1630 |
St 52.4 |
0.220 |
0.550 |
≤ 1.60 |
0.040 |
0.035 |
️ |
| EN 10305-4:2016 |
E235 (1.0308) |
0.17 |
0.35 |
1.20 |
0.025 |
0.015 |
0.015 |
| EN 10305-4:2016 |
E355 (1.0580) |
0.22 |
0.55 |
1.60 |
0.025 |
0.015 |
0.020 |
Sifat Mekanis
| Standar |
Kelas |
Kekuatan output (min, MPa) |
Kekuatan tarik (MPa) |
Elongasi A (min, %) |
| DIN 1630 |
St 37.4 |
235 |
350 ¢ 480 |
25 |
| DIN 1630 |
St 44.4 |
275 |
420 ₹550 |
21 |
| DIN 1630 |
St 52.4 |
355 |
500 ¢ 650 |
21 |
| EN 10305-4:2016 |
E235 |
235 |
340 ¢ 480 |
25 |
| EN 10305-4:2016 |
E355 |
355 |
490 ¢ 630 |
22 |
Standar Pelaksanaan
-
DIN:DIN 1630 (tabung tanpa jahitan kinerja tinggi lama; masih dirujuk untuk spesifikasi yang lebih tua).
-
EN:EN 10305-4 (tabung tarik dingin tanpa jahitan untukhidraulik & pneumatiksistem tenaga; +N kondisi pengiriman).
-
ASTM:ASTM A519/A519M (baja karbon dan paduan tanpa jahitan)tabung mekanik, hot-finished atau cold-finished).
-
SAE:SAE J524 (baja rendah karbon tanpa jahitan yang ditarik dingin dan dipanaskantabung tekanan untuk saluran hidrolik)).
-
GOST:GOST 9567-75 (pipa baja presisi; cakupan termasuk produksi presisi tinggi).
-
JIS:JIS G 3445 (pipa baja karbon untuk struktur mesin dan bagian mesin).
-
GB:GB/T 3639-2021 (tabung presisi tergores dingin/digulung dingin tanpa jahitan untuk struktur mekanik, peralatan hidrolik, suku cadang mobil).
Bidang Aplikasi
Industri khas:sistem hidrolik & pneumatik, peralatan mobile, mesin industri, otomotif, teknik mesin umum.
Di mana digunakan (contoh):
-
Unit daya hidrolik & pipa:kabel hidrolik kaku, sambungan manifold, saluran tekanan.
-
Silinder hidraulik:saluran tabung silinder, saluran kontrol, pipa bantu.
-
Otomotif & mobilitas:sistem kemudi, saluran cairan yang terkait dengan amortisator, tabung bagian mesin di mana presisi OD / ID penting.
-
Otomatisasi pabrik:jalur aktuator pneumatik/hidraulik yang membutuhkan kualitas permukaan dan dimensi yang konsisten.
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,
Itu sesuai dengan kuantitasnya.
Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?
A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.
